Montage und Installation
■Installation
•Achten Sie bei der Installation und Verschlauchung auf die korrekte Durchflussrichtung des Mediums, die
auf dem Produkt angegeben ist.

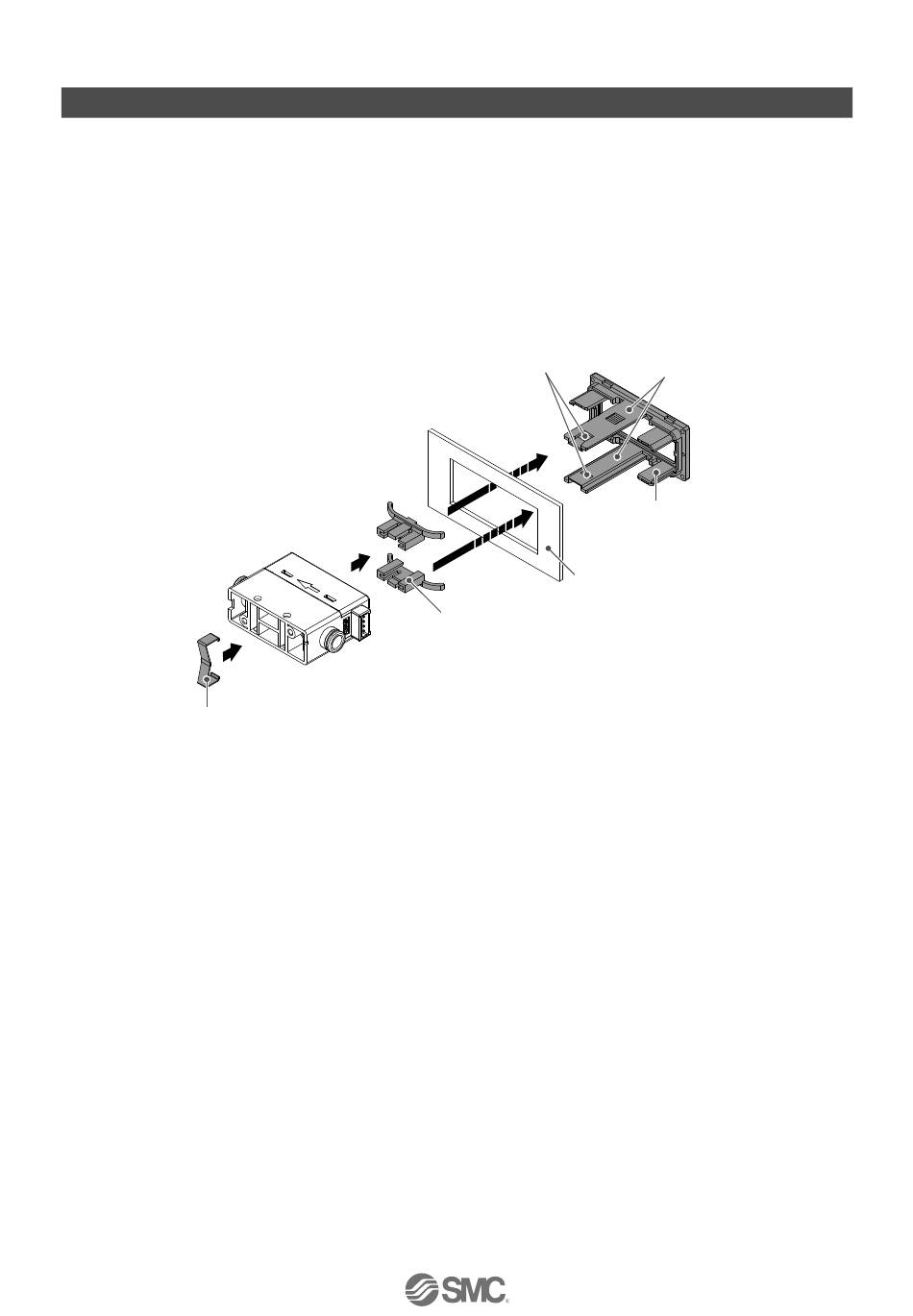

Schalttafeleinbau
•Den Adapter für Schalttafeleinbau B (als Zubehör geliefert) in Abschnitt A des Adapters für
Schalttafeleinbau einsetzen.
Den Adapter für Schalttafeleinbau B von hinten eindrücken, bis das Display an der Schalttafel befestigt ist.
Die Nase des Befestigungselements rastet in die Einkerbung am Adapter für Schalttafeleinbau (Abschnitt C) ein.
•Der Schalttafeladapter kann auf einer Schalttafel mit einer Stärke von 1 bis 3,2 mm installiert werden.
•Die Abmessungen für den Schalttafelausschnitt entnehmen Sie bitte der Abmessungszeichnung (Seite 99).
Befestigungselement
Abschnitt C
Einfügen
Drücken
Adapter für
Schalttafeleinbau B
-21-
Abschnitt A
Adapter für
Schalttafeleinbau
Schalttafel
