Bosch Climate 6000i Installationsanleitung
Split-klimagerät
Vorschau ausblenden
Andere Handbücher für Climate 6000i:
- Bedienungsanleitung (208 Seiten) ,
- Installationsanleitung (176 Seiten) ,
- Planungsunterlage (16 Seiten)
Verwandte Anleitungen für Bosch Climate 6000i
Inhaltszusammenfassung für Bosch Climate 6000i

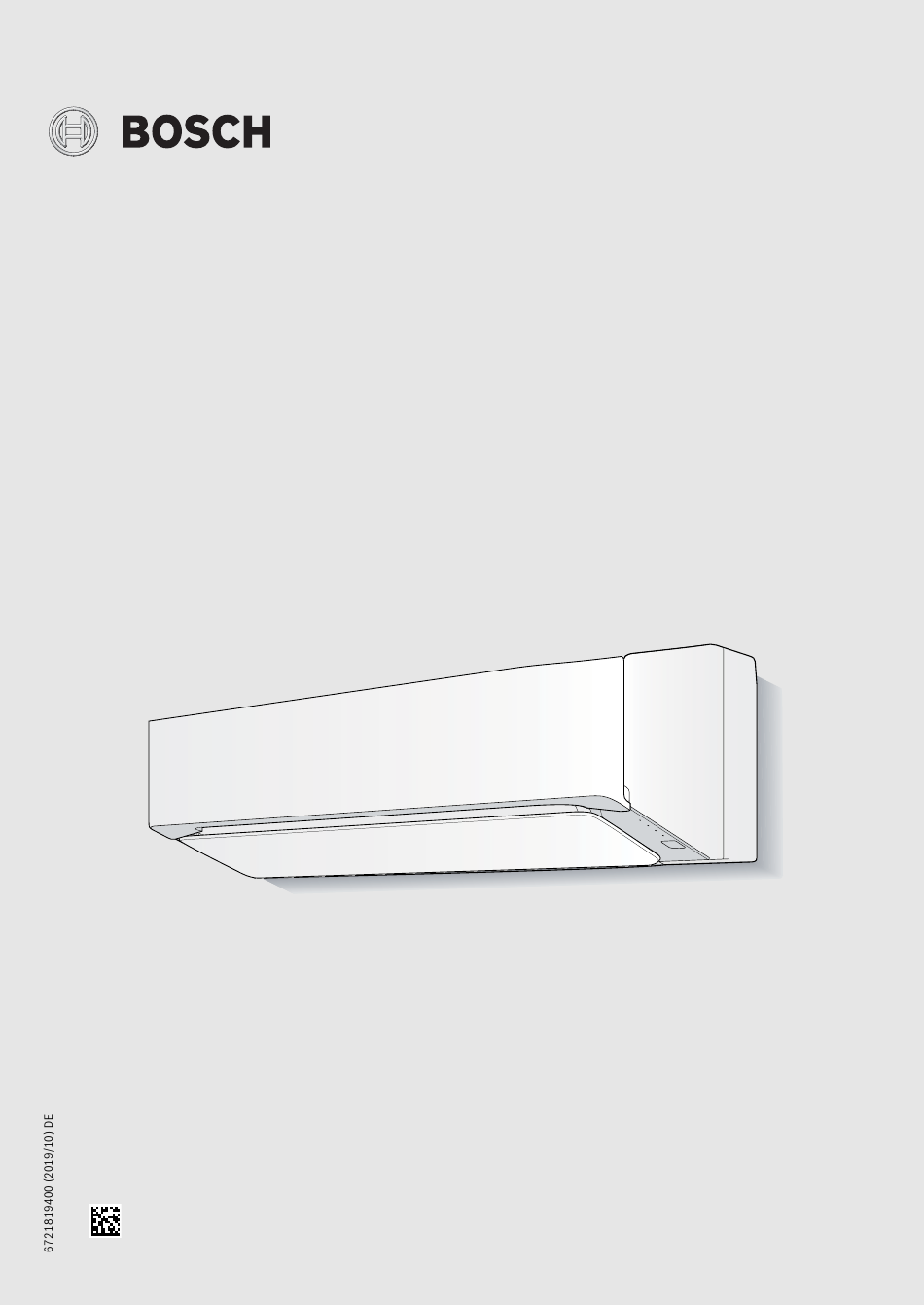

- Seite 1 Installationsanleitung Split-Klimagerät Climate 6000i/8000i CL6000i-Set 25 E, CL6000i-Set 35 E, CL8000i-Set 25 E, CL8000i-Set 35 E 0010031002-001...
-
Seite 2: Inhaltsverzeichnis
R32 in diesem Produkt ist ein hochentzündliches Gas (H220 gemäß den Gefahrenhinweisen des GHS). Die Wartung sollte von einer qualifizierte Person unter Beachtung der Anweisungen in der Wartungsanleitung durchgeführt werden. Beim Betrieb die Anweisungen der Bedienungs- anleitung beachten. Tab. 2 Climate 6000i/8000i – 6721819400 (2019/10) -
Seite 3: Allgemeine Sicherheitshinweise
▶ Für die Installation unbedingt die beigefügten ten und über dem Gerät sorgen. Der Luftfilter sollte Zubehörteile und angegebenen Teile verwenden. bequem ein- und ausgebaut werden können. ▶ Inneneinheit: Einen Standort auswählen, der keine lauten Betriebsgeräusche und extremen Vibratio- nen verursacht. Climate 6000i/8000i – 6721819400 (2019/10) -
Seite 4: Kältemittel
▶ Außeneinheit: Das Wasser aus dem Gerät sollte pro- blemlos abgelassen werden können. Falls erforder- lich, einen Ablaufschlauch verlegen. In kalten Regionen ist die Verlegung eines Ablaufschlauchs nicht ratsam, da es zu Vereisungen kommen kann. Climate 6000i/8000i – 6721819400 (2019/10) -
Seite 5: Elektrik
Hersteller oder seinen Kunden- Ablaufan- Zum Ablassen von Flüssigkeit dienst oder eine ähnlich qualifizierte Person ersetzt schluss aus dem Modell CL6000i werden, um Gefährdungen zu vermeiden.“ (in der Inneneinheit). Tab. 3 Im Lieferumfang enthaltenes Zubehör Climate 6000i/8000i – 6721819400 (2019/10) -
Seite 6: Installationsschema
Dübel (Lieferumfang) Spezialschraube (Lieferumfang) Schwenkbereich des Luftleitblechs Soviel Installationsraum wie möglich bereitstellen, um eine effiziente Beschichtungsband (handelsüblich) Klimatisierung zu ermöglichen. Modell CL8000i Modell CL6000i Sicherstellen, dass genug Platz für das Luftleitblech vorhanden ist wie nachfolgend angegeben. Climate 6000i/8000i – 6721819400 (2019/10) -
Seite 7: Rohrleitung
• Gas- und Flüssigkeitsleitungen müssen getrennt voneinander wärme- (Rohrleitungslänge größer als 7.5 m) gedämmt sein. Tab. 4 Rohrleitungslänge Installationsabmessungen der Inneneinheit 798* Ø 65 0010031109-002 Bild 3 Installationsabmessungen Kontur der Inneneinheit Mitte der Wandbohrung Oberseite des Verbindungsrohrs Gerätegröße Climate 6000i/8000i – 6721819400 (2019/10) -
Seite 8: Installation
▶ Für die Richtungen 1, 2, 4 und 5 den betreffenden Bereich aus- ▶ Hülse und Kappen einsetzen. schneiden, ohne scharfe Kanten zu hinterlassen. 5 mm 0010030706-001 Bild 6 Innen 0010031111-001 Außen Bild 9 Mit Säge aussägen Kappe Blech Hülse (in Außenrichtung nach unten geneigt) Wand Climate 6000i/8000i – 6721819400 (2019/10) - Seite 9 Unterseite des Geräts abstützen und das Gerät nach oben heben. 0010031114-001 Bild 11 Verschlusskappe Ablassschlauch 0010031115-001 ▶ Die Rohre mit dem Anschlusskabel bündeln. Bild 13 ▶ Rohre und Anschlusskabel mit Klebeband zusammenbinden. Das Klebeband darf nicht zu dick sein. Climate 6000i/8000i – 6721819400 (2019/10)
-
Seite 10: Anschließen Des Ablaufschlauchs
▶ Obere Abdeckung abnehmen. CL8000i ▶ Luftfilter herausnehmen. Tab. 6 ▶ Langsam etwas Wasser auf den Verdampfer gießen. Darauf achten, kein Wasser in die Inneneinheit zu spritzen, da dies zu Wasseraustritt oder anderen Problemen führen kann. Climate 6000i/8000i – 6721819400 (2019/10) -
Seite 11: Anschluss Der Kältemittelleitungen
11±1 Nm (1,1±0,1 kgf · m) Tab. 10 Anzugsmoment Wartungsanschluss HINWEIS: Übermäßige Kraft kann zum Brechen der Mutter führen oder die Kältemittelleitungen beschädigen. ▶ Nicht zu fest anziehen. ▶ Die in der vorangestellten Tabelle angegebenen Anzugsmomente dürfen nicht überschritten werden. Climate 6000i/8000i – 6721819400 (2019/10) -
Seite 12: Entleerung
Bild 25 CL8000i und einen Hauptnetzschalter installieren, der für den 1,5-fachen ma- Ablaufbohrung ximalen Stroms des Geräts ausgelegt ist. Ablaufwanne Ablaufanschluss Ablaufschlauch (handelsüblich) ▶ Den Ablaufschlauch [3] in die Ablaufwanne [2] einsetzen, bis er einrastet. Climate 6000i/8000i – 6721819400 (2019/10) -
Seite 13: Anschließen Des Kabels An Die Inneneinheit
Gefahr von Überhitzung, Brand oder Fehlfunktion. Kurze Schraube (Lieferumfang) ▶ Darauf achten, dass die Kabeladern tief in die Klemmleiste gesteckt Anschlussklemmen-Abdeckung (Lieferumfang) und die Schrauben angezogen werden. Schlechte Kontakte können ▶ Obere Abdeckung schließen. zu Überhitzung, Brand oder Fehlfunktionen führen. Climate 6000i/8000i – 6721819400 (2019/10) -
Seite 14: Netzanschluss
Netzanschluss ▶ Einen eigenen Stromkreis verwenden. – Versorgungsspannung: 220 V - 240 V, einphasig – Leitungsschutzschalter: 15 A ▶ Einen Trennschalter mit einem Kontaktabstand von mindestens 3 mm an allen Polen in die Stromleitung einsetzen. Climate 6000i/8000i – 6721819400 (2019/10) -
Seite 15: Inspektion Und Wartung
Inspektion und Wartung Inspektion und Wartung Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Abpumpen Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns Das Abpumpen erfolgt im Falle eines Ausbaus der Einheit zur Neuinstal- gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz lation, Stilllegung, Reparatur usw. - Seite 16 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
