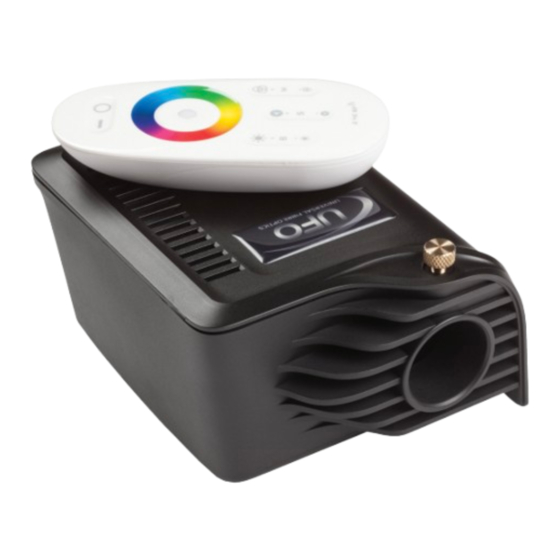

- Seite 1 UFO LICHT GmbH LICHTFASERTECHNIK & BELEUCHTUNGSSYSTEME REVISION MICROLED 4000P PROJEKTOR BEDIENUNGSANLEITUNG ITTE LESEN IE DIESE ETRIEBSANLEITUNG BEVOR IE MIT DER NSTALLATION EDIENUNG ODER URCHFÜHRUNG DER ARTUNG DES ROJEKTORS BEGINNEN...
-
Seite 2: Einführung
EINFÜHRUNG Danke für den Kauf dieses UFO Projektors. Das UFO MicroLED Projektorsortiment verwendet ein RGBW LED Array und eignet sich zur Nutzung sowohl mit Glas als auch PMMA Faserbündeln. MicroLED Projektoren benötigen eine 100-240V AC Stromverbindung zum Betrieb des Netzteils oder Treibers. -
Seite 3: Stromversorgung
Projektor wird entweder mit einem 12V Netzteil oder einem 12 Konstantspannungs-Treiber versorgt. Netzteile sind für europäische, britische und amerikanische Stromnetze erhältlich. Das britische Modell ist unten abgebildet. Stecken Sie den Klinken- stecker in die Steckdose an der Rückseite des Projek- tors; jetzt ist das Gerät bereit zum Anschließen. UFO LICHT... -
Seite 4: Anschluss
INSTALLATION ANSchLUSS 2 Anschlüsse sind erforderlich - der Faseranschluss und der Netzanschluss. Der Faseranschluss sollte zuerst angeschlossen werden. Schließen Sie den Faseranschluss an der Vorderseite des Projektors an und sichern Sie ihn mit der M5 Sicherungsschraube. Stecken Sie den Netzstecker in die Steckdose. Schakten Sie den Strom an, die LED Anzeige leuchtet auf, und der Projektor startet automatisch. -
Seite 5: Betrieb Der Fernbedienung
Entfernen Sie den Netzstecker von der Rückseite des Projektors, dann stöpseln Sie ihn wieder ein; wenn die Anzeige (4) aufleuchtet, drücken und halten Sie Taste 5 innerhalb 3 Sekun- den, der Projektor wird neunmal blinken zur Bestätigung, dass die Fernbedienung jetzt von dem Projektor getrennt ist. UFO LICHT... -
Seite 6: F Ernbedienungsmodi Und Funktionen
BETRIEB ErNBEDiENUNgSMODi UND FUNktiONEN Modus Helligkeit Geschwindigkeit Anmerkung Drücken Sie den Farbring, Statisch weiß Verstellbar Unverstellbar dann Modus + um diesen Modus jederzeit einzustellen Weiß und Farbringsteuerung. Berühren gemischte Far- Verstellbar Unverstellbar Sie jederzeit den Farbring zur Wahl dieses Modus Alle Farben Verstellbar Verstellbar... -
Seite 7: Fernbedienung - Reichweitentest
RF Störungen in der Reichweite der Fernbedienung aufzuzeigen. hinweis: Wenn ein Projektor mehr als eine Fernbedienung hat, kann eine Verringerung der Reichweite entstehen, wenn beide (oder mehrere) Fernbedienungen gleichzeitig benutzt wer- den. Beschreibung Datum Max Reichweite Fernbedienung 1 Fernbedienung Fernbedienung Tote Winkel UFO LICHT... -
Seite 8: Eigenständiger Betrieb Mit Eingebauten Tasten
BETRIEB EigENStäNDigEr BEtriEB Mit EiNgEBAUtEN tAStEN Zur Deaktivierung der Fernbedienung und Rückkehr zu manuellem Betrieb drücken Sie eine der Tasten auf der Rückseite des Projektors. Der Projektor reagiert jetzt auf manuelle Steuerung durch die 2 Steuerungstasten, siehe nachfolgenede Beschreibung. Der Projektor hat 2 Farbzyklen, jeder mit 3 verschiedenen Geschwindigkeitseinstellungen. die Farben sind in der Tabelle beschrieben: Zyklus Farbe 1... -
Seite 9: Wartung
BETRIEB WARTUNG DMx BEtriEB Der Mic 4000P ist als Master-Gerät programmiert (siehe Modus-Etikett an der Rückseite des Gerätes) und ist fähig, mithilfe eines RJ45 Kabels mit einem MicroLED Slave-Projektor verbunden zu werden. In dieser Master/Slave Konfiguration folgt der Slave-Projektor dem Master-Projektor,aber Steuerung mit einer DMX Fernbedienung ist nicht möglich.. -
Seite 10: Mögliche Ursache(N))
FEHLERBESEITIGUNG Problem Mögliche Ursache(n)) Abhilfe Prüfen Sie Netzstromversorgung und stellen Sie die Verbindung Projektor ohne Netzstrom abgeschaltet wieder her Funktion - LED Loser Netzstecker Überprüfen Sie den Stecker Anzeige leuchtet nicht Defektes Netzteil (PSU) Ersetzen Sie das Netzteil (PSU) LED Array defekt Ersetzen Sie die LED Einheit Gerät ohne Funktion - Netzteil LED... -
Seite 11: Technical Specifications
DMX Betrieb in Verbindung mit MicroLED 4000 Slave Projektor Fernbedienungsfrequenz 2.4Ghz Fernbedienungsreichweite 30m (je nach Umgebung) Fernbedienungsleistung 2 x AAA Batterien Material Beschichtung Schwarz, weiß oder silber Maße (L x B x H) / Gewicht 137mm x 114mm x 73mm / 389g UFO LICHT... -
Seite 12: Spezifieren
• Europe • ENTWERFEN SPEZIFIEREN KONSTRUIEREN EINBAUEN UFO Licht GmBH Universal Fiber Optic lighting LLC Universal Fibre Optics Ltd Friendsfactory AG, 1749 Northgate Blvd Home Place Gutenbergstraße 1, Sarasota, FL34234 Coldstream, TD12 4DT 85737 München , Deutschland United Kingdom t.
