Ansprechpartner bei Lindab SR Cutter 103427 Konformitätserklärung 3 Tragen Sie Gehörschutz Die Lautstärke beim Schneiden kann bis zu Lindab erklärt, dass dieses Produkt den 85 dB(A) betragen. Anforderungen gemäß 2006/42/EG, EMC 2006/95/EG entspricht. 4 Achten Sie auf die Standfestigkeit Benutzen Sie Bank nicht auf unebenen Untergründen. -
Seite 3: Technische Daten
Technische Daten Bank - zusammengelegt Produkt Name Produkt Nr. Länge 1645 SRCS2 3000 103 427 Breite SRCS2 3000 US 103 428 Höhe Bank - aufgestellt Länge 1880 Länge 3140 (mit ausgezogem Teleskoparm) Breite Höhe 1180 Maximale zugelassene Belastung 75,0 Gewicht 23,0 Zubehör Schere... -
Seite 4: Präsentation

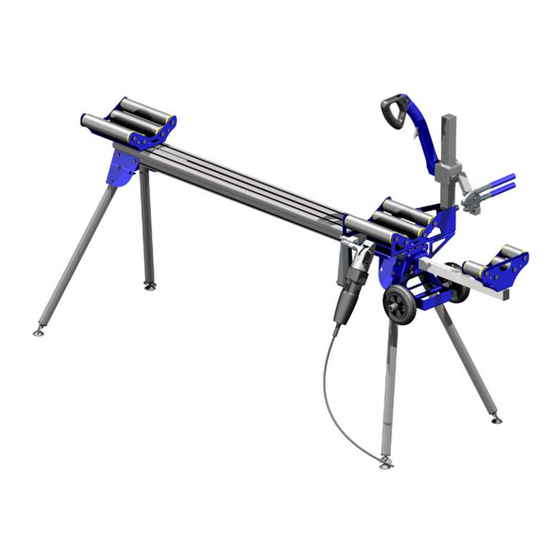

Präsentation Stanzarm Rohrführung Handgriff (Gleiter) Halter Messerschutz Click-Zangenhalter Click- Messer Beißzange Einstellblock Feste Rohrführung Klappbare Halterung für Beine Schere Anschlag Schere Teleskoparm Einstellbare Füße Handgriff Transporträder Klappbare Beine Einstellbare Füße Mit dieser Arbeitsbank können Rohre mit einem Durchmesser von 80 - 315 mm und einer Länge von 200 mm aufwärts geschnitten werden. -
Seite 5: Vorbereitungen Für Das Schneiden
Vorbereitungen für das Schneiden Aufstellen der Bank 1. Heben Sie die Bank auf der gegenüber lieg- 3. Heben Sie die Bank am Handgriff auf der enden Seite der Räder an. Räderseite an. 2. Drücken Sie die Knöpfe und klappen Sie die 4. -
Seite 6: Montage Der Schere
Montage der Schere 1. Drehen Sie den Splint, sodass die Schere auf 2. Montieren Sie die Schere und drehen Sie den den Arm geschoben werden kann. Splint zurück, damit die Sicherung die Schere hält. Montage des Click-Zangenhalters 1. Entfernen Sie die Plastikkappen vom Einstell- 2. -
Seite 7: Anleitung Zum Schneiden
Anleitung zum Schneiden Einstellen der gewünschten Rohrlänge Einstellen der gewünschten Rohrlänge, 1500 mm und länger: 1. Messen Sie die Länge des Rohres, welches Sie schneiden wollen. 2. Ziehen Sie die Länge, die Sie benötigen sowie Einstellen der gewünschten Rohrlänge, die Messerbreite (7 mm) von der Rohrlänge ab. 200–1500 mm: 3. -
Seite 8: Einstellen Des Stanzarmes Für Den Richtigen Durchmesser
Einstellen des Stanzarmes für den richtigen Durchmesser 1. Lösen Sie den Feststellgriff am Einstellblock. 2. Schieben Sie den Block, bis dessen Oberkante die Markierung des Rohrdurchmessers erreicht. 3. Befestigen Sie den Feststellgriff. Ein Loch mit dem Messer stanzen Zeichnen einer Linie mit dem Messer 1. -
Seite 9: Rohre Schneiden Mit Der Schere
Einsatz der Schneidzange NCP. das Loch. 3. Drehen Sie das Rohr fast eine ganze Umdre- Lindab empiehlt, die Außenspitzen ab NW hung in Ihnen zugewandter Richtung. Stellen 100 mm bzw. die Innenspitzen ab NW 315 mm Sie sicher, dass die gezeichnete Linie in der zu schneiden. -
Seite 10: Die Richtigen Click-Zangen
Nehmen Sie die 60-Zange für Ø 250–315 (Ø 10"–12"). Nocken prägen Für die empfohlene Anzahl Nocken, bitte Einsicht 3. Drücken Sie die Zange zusammen. in die "Montageanleitung Lindab Safe und Lindab 4. Um die Nocken zu kontrollieren, bitte Anlei- Safe Click" nehmen. tung "Nocken prüfen" lesen. -
Seite 11: Transport Der Werkbank
Transport der Werkbank 1. Schieben Sie den Teleskoparm ein und befes- 4. Halten Sie am Handgriff und klappen Sie die tigen Sie den Feststellgriff. Beine auf der Räderseite ein. 2. Schieben Sie den beweglichen Rohrhalter so 5. Rollen Sie die Bank wie abgebildet. nah wie möglich zu dem festen Halter. -
Seite 12: Anleitung Für Den Transport
Problemlösung Problem Ursache Lösung Messer entfernen und schärfen oder Das Messer ist stumpf. durch ein neues ersetzen. Das Messer lässt sich nur Verschieben Sie den Einstellblock, schwer durch die Die Höhe des Stanzarmes ist sodass die Markierung über dem Rohrwandung drücken. nicht korrekt eingestellt. - Seite 13 Problem Ursache Lösung Die Skala ist nicht auf die Stellen Sie die richtige Länge an der richtige Länge eingestellt. Skala ein. Das Rohr wurde beim Schneiden nicht fest genug Drücken Sie das Rohr fest an den an den Anschlag am Tel- Anschlag.
-
