SFR-2000
4.3. LED-Anzeigen des Leistungsteils

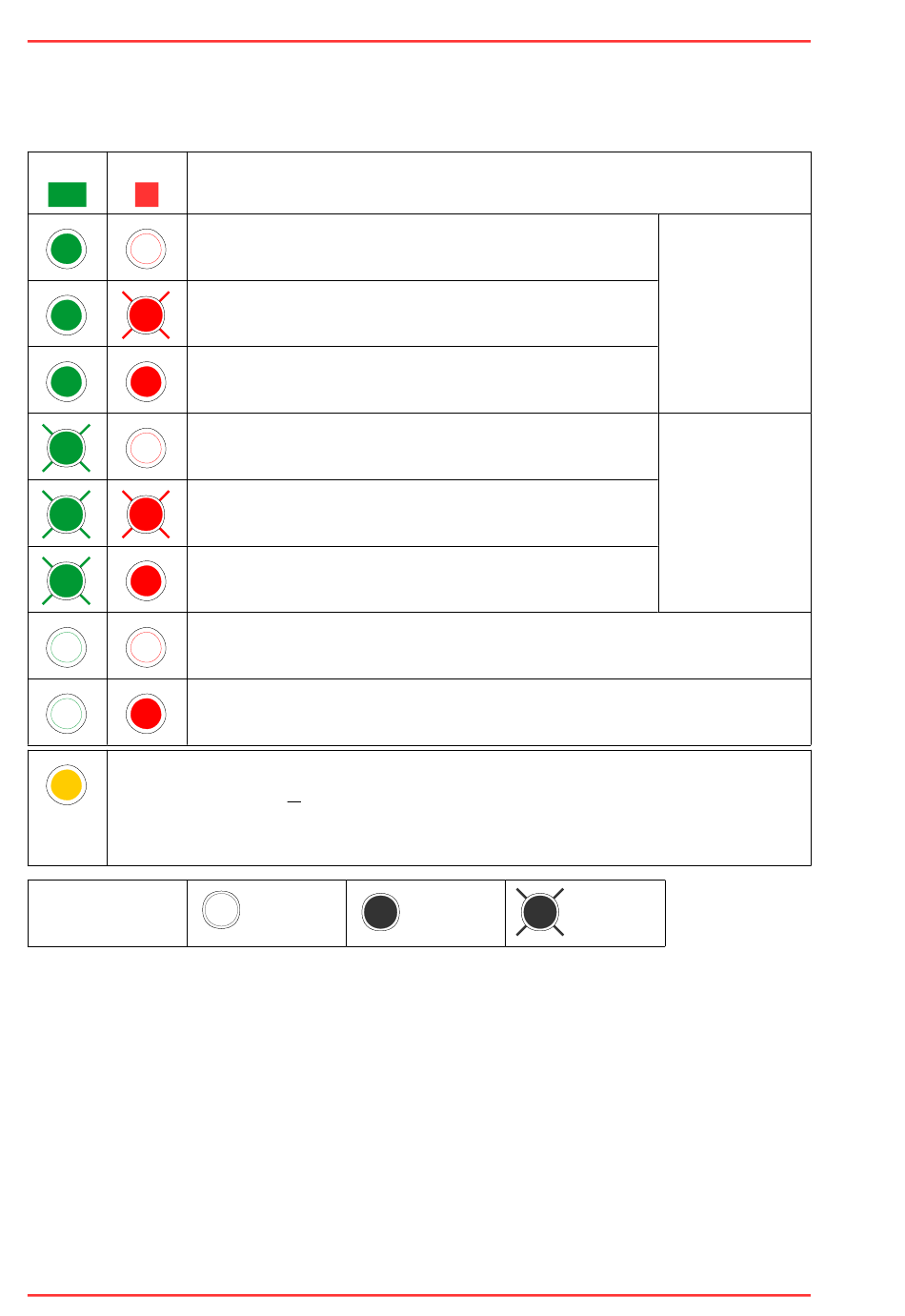

Die LEDs des Leistungsteils zeigen den Betriebszustand des Fahrreglers an:
LED
LED
Bedeutung
grün
rot
Normalzustand, kein Fehler
NOT-STOPP aktiv (Ausgangsspannung = 0 V)
Überstrom (Überlast oder Kurzschluss)
Normalzustand, kein Fehler
NOT-STOPP aktiv (Ausgangsspannung = 0 V)
Überstrom (Überlast oder Kurzschluss)
keine Betriebsspannung vorhanden
Übertemperatur Kühlkörper
Die gelbe LED zeigt unabhängig von den anderen LEDs eine erhöhte Temperatur
des Kühlkörpers an (> 30 °C). Wenn diese LED leuchtet, wird ein ange-
schlossener Lüfter eingeschaltet, um die Temperatur des Kühlkörpers wieder
abzusenken.
Legende
4.4. NOT-STOPP-Taster
Sofern an den speziellen Eingang des SFR-2000 ein Taster angeschlossen ist, kann dieser
verwendet werden, um bei Bedarf die Ausgangsspannung sofort auf 0 V zu reduzieren und die
Kurzschluss-Bremse zu aktivieren. Diese bewirkt, dass das Fahrzeug ohne Bremsverzögerung
zum Stehen kommt. Die Kurzschluss-Bremse wird aufgehoben, sobald der Taster wieder
losgelassen wird. Die Ausgangsspannung bleibt auf 0 V eingestellt.
20 | Anzeigen und Bedienelemente des SFR-2000
