VEGA VEGABAR 81 Kurz- Betriebsanleitung

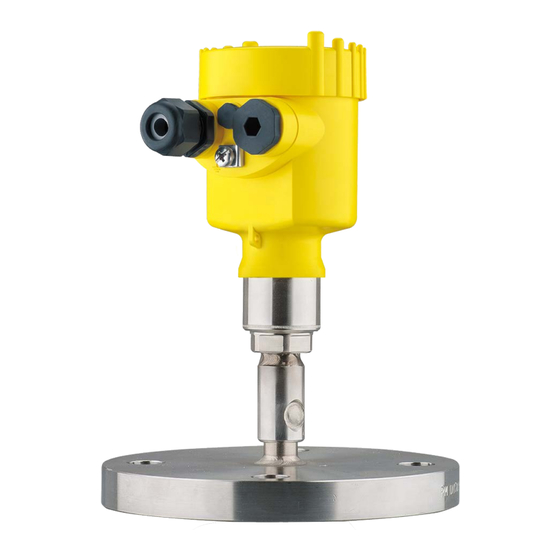

Druckmessumformer mit druckmittler
Vorschau ausblenden
Andere Handbücher für VEGABAR 81:
- Betriebsanleitung (100 Seiten) ,
- Kurz- betriebsanleitung (24 Seiten) ,
- Sicherheitshandbuch (24 Seiten)
Verwandte Anleitungen für VEGA VEGABAR 81
Inhaltszusammenfassung für VEGA VEGABAR 81

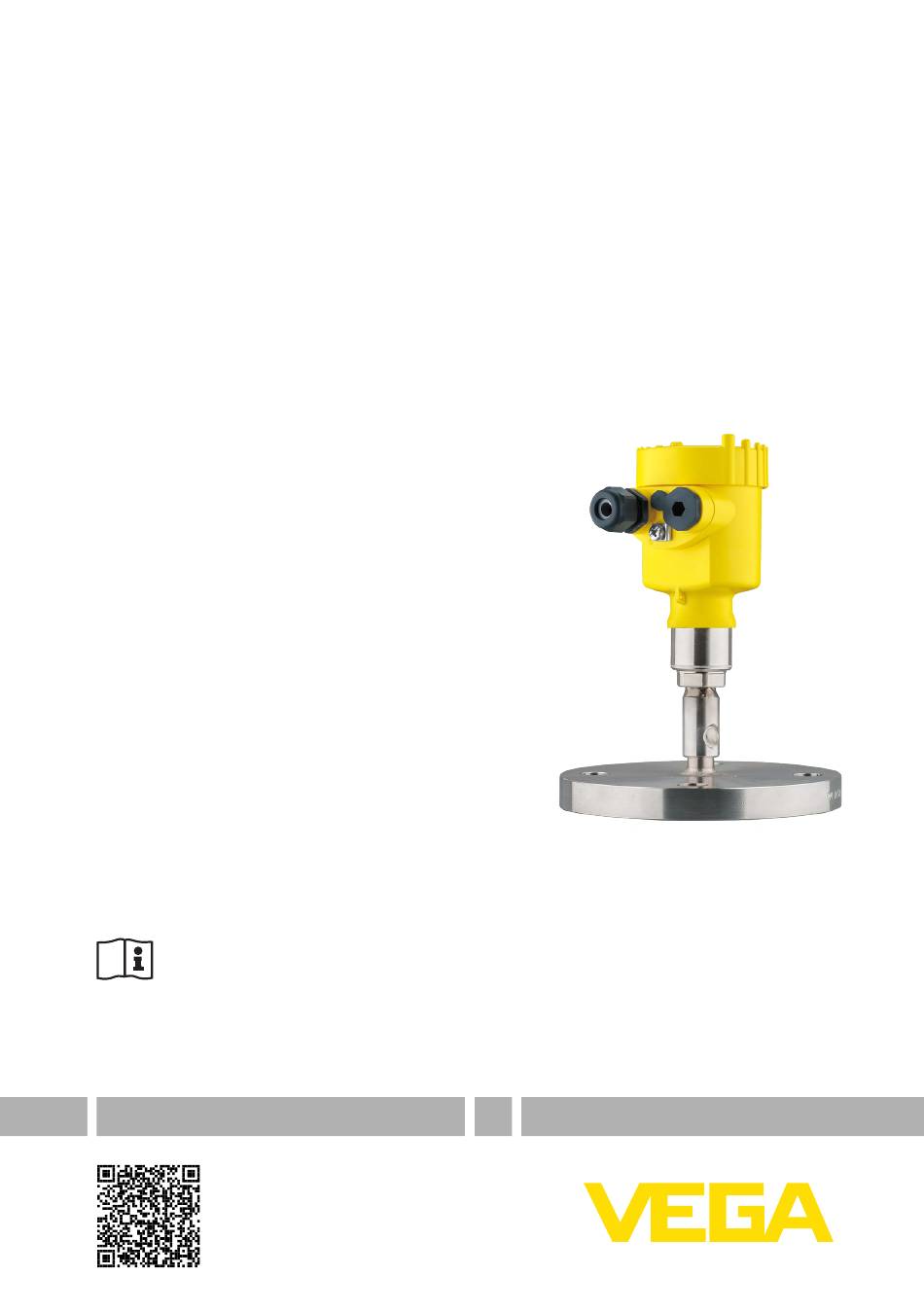

- Seite 1 Kurz-Betriebsanleitung Druckmessumformer mit Druckmittler VEGABAR 81 4 … 20 mA Document ID: 46298...
-
Seite 2: Inhaltsverzeichnis
Weitere Informationen liefert Ihnen die zugehörige, umfassende Betriebsanleitung sowie bei Geräten mit SIL-Qualifikation das Safety Manual. Sie finden diese auf unserer Homepage. Betriebsanleitung VEGABAR 81 - 4 … 20 mA: Document-ID 45025 Redaktionsstand der Kurz-Betriebsanleitung: 2021-03-31 VEGABAR 81 • 4 … 20 mA... -
Seite 3: Zu Ihrer Sicherheit
Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGABAR 81 ist ein Druckmessumformer zur Prozessdruck- und hydrostatischen Füllstandmessung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". -
Seite 4: Eu-Konformität
Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" Ausnahme: Ausführungen mit Messbereichen ab 250 bar. Diese fallen unter die EU-Druckgeräterichtlinie. VEGABAR 81 • 4 … 20 mA... -
Seite 5: Produktbeschreibung
Auftragsspezifische Sensordaten für einen Elektroniktausch (XML) • Prüfzertifikat (PDF) - optional Gehen Sie auf "www.vega.com" und geben Sie im Suchfeld die Seri- ennummer Ihres Gerätes ein. Alternativ finden Sie die Daten über Ihr Smartphone: • VEGA Tools-App aus dem "Apple App Store" oder dem "Google Play Store"... -
Seite 6: Montieren
Stellen Sie zur Erhaltung der Geräteschutzart sicher, dass der Ge- häusedeckel im Betrieb geschlossen und ggfs. gesichert ist. Belüftung und Druckausgleich Filterelement - Position Abb. 2: Position des Filterelementes 1 Kunststoff-, Edelstahl-Einkammer (Feinguss) Aluminium-Einkammer Edelstahl-Einkammer (elektropoliert) 4 Kunststoff-Zweikammer 5 Aluminium-, Edelstahl-Zweikammer (Feinguss) Filterelement VEGABAR 81 • 4 … 20 mA... - Seite 7 3 Montieren Bei folgenden Geräten ist statt des Filterelementes ein Blindstopfen eingebaut: • Geräte in Schutzart IP66/IP68 (1 bar) - Belüftung über Kapillare im fest angeschlossenen Kabel • Geräte mit Absolutdruck VEGABAR 81 • 4 … 20 mA...
-
Seite 8: An Die Spannungsversorgung Anschließen
Feste Adern sowie flexible Adern mit Aderendhülsen werden direkt in die Klemmenöffnungen gesteckt. Bei flexiblen Adern ohne Endhülse mit einem kleinen Schraubendreher oben auf die Klemme drücken, die Klemmenöffnung wird freigegeben. Durch Lösen des Schrauben- drehers werden die Klemmen wieder geschlossen. VEGABAR 81 • 4 … 20 mA... -
Seite 9: Einkammergehäuse
Die nachfolgende Abbildung gilt sowohl für die Nicht-Ex-, als auch für die Ex-ia-Ausführung. Elektronik- und An- schlussraum 4...20mA Abb. 4: Elektronik- und Anschlussraum - Einkammergehäuse Spannungsversorgung, Signalausgang 2 Für Anzeige- und Bedienmodul bzw. Schnittstellenadapter Erdungsklemme zum Anschluss des Kabelschirms VEGABAR 81 • 4 … 20 mA... -
Seite 10: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul
Um den Sensor schnell und vereinfacht an die Messaufgabe anzu- passen, wählen Sie im Startbild des Anzeige- und Bedienmoduls den Menüpunkt "Schnellinbetriebnahme". Führen Sie die folgenden Schritte in der unten angegebenen Reihen- folge durch. Die "Erweiterte Bedienung" finden Sie im nächsten Unterkapitel. VEGABAR 81 • 4 … 20 mA... -
Seite 11: Schnellinbetriebnahme - Lagekorrektur Prozessdruckmessung
Geben Sie den Prozentwert und den zugehörigen Wert für den Max.- Füllstand ein. Min.-Abgleich In diesem Menüpunkt führen Sie den Min.-Abgleich für Füllstand durch Geben Sie den Prozentwert und den zugehörigen Wert für den Min.- Füllstand ein. VEGABAR 81 • 4 … 20 mA... -
Seite 12: Parametrierung - Erweiterte Bedienung
5 In Betrieb nehmen mit dem Anzeige- und Bedienmodul Die Schnellinbetriebnahme ist damit abgeschlossen. Parametrierbeispiel Der VEGABAR 81 misst unabhängig von der im Menüpunkt "Anwen- dung" gewählten Prozessgröße immer einen Druck. Um die gewählte Prozessgröße richtig ausgeben zu können, muss eine Zuweisung zu 0 % und 100 % des Ausgangssignals erfolgen (Abgleich). -
Seite 13: Menüübersicht
(bei Nennmessbereichen ≥ 1 bar) Temperatureinheit (°C, °F) °C Lagekorrektur Offset 0,00 bar Abgleich Zero-/Min.-Abgleich 0,00 bar 0,00 % Span-/Max.-Abgleich Nennmessbereich in bar 100,00 % Dämpfung Integrationszeit Linearisierung Linear, Liegender Rundtank, … benut- Linear zerdefiniert VEGABAR 81 • 4 … 20 mA... - Seite 14 Defaultwert Datum/Uhrzeit Aktuelles Datum/Aktuelle Uhrzeit Reset Auslieferungszustand, Basiseinstellun- Geräteeinstellungen ko- Aus Sensor lesen, in Sensor schreiben pieren Skalierung Skalierungsgröße Volumen in l Skalierungsformat 0 % entspricht 0 l 100 % entspricht 0 l VEGABAR 81 • 4 … 20 mA...
- Seite 15 Messzellentemperatur (keramische Messzelle) Stromausgang - Abgleich 0 … 100 °C entspricht 4 … 20 mA Spezialparameter Service-Login Kein Reset Info Menüpunkt Parameter Gerätename VEGABAR 81 Geräteausführung Hard- und Softwareversion Werkskalibrierdatum Datum Sensormerkmale Auftragsspezifische Merkmale VEGABAR 81 • 4 … 20 mA...
-
Seite 16: In Betrieb Nehmen Mit Smartphone/Tablet, Pc/Notebook Über Bluetooth
Die Werkseinstellung der Sensor-PIN ist "0000". Ändern Sie zunächst die Sensor-PIN im Bedienmenü des Sensors, z. B. in "1111": 1. Über die erweiterte Bedienung zur Inbetriebnahme gehen 2. Bedienung sperren, dazu Sensor-PIN ändern 3. Bedienung wieder freigeben, dazu Sensor-PIN erneut eingeben VEGABAR 81 • 4 … 20 mA... -
Seite 17: Verbindung Herstellen
Verbindungsaufbau ohne Authentifizie- rung. Geben Sie dann im nächsten Menüfenster zur Authentifizierung die 4-stellige Sensor-PIN ein. Sensorparametrierung Die Sensorparametrierung erfolgt über die Bedien-App beim Smart- phone/Tablet bzw. den DTM beim PC/Notebook. VEGABAR 81 • 4 … 20 mA... - Seite 18 6 In Betrieb nehmen mit Smartphone/Tablet, PC/Notebook über Bluetooth App-Ansicht Abb. 8: Beispiel einer App-Ansicht - Inbetriebnahme Sensorabgleich VEGABAR 81 • 4 … 20 mA...
-
Seite 19: Anhang
(16 … 400 Hz) Bürdenwiderstand Ʋ Berechnung )/0,022 A Ʋ Beispiel - bei U = 24 V DC (24 V - 9,6 V)/0,022 A = 655 Ω IP66/IP68 (0,2 bar) nur bei Absolutdruck. VEGABAR 81 • 4 … 20 mA... - Seite 20 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2021 VEGA Grieshaber KG Am Hohenstein 113 Telefon +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
