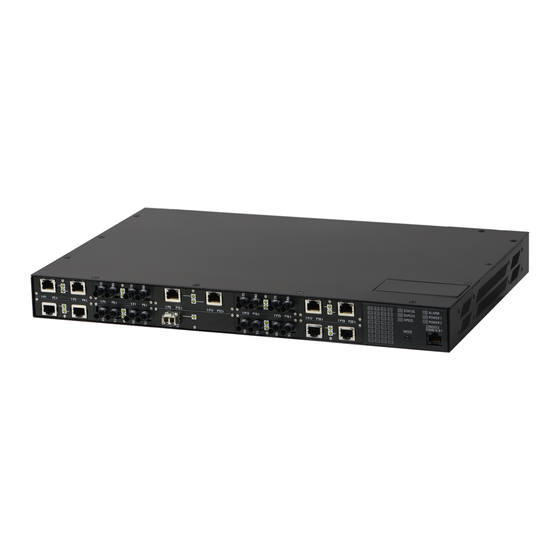

Siemens SIMATIC NET RUGGEDCOM RSG2300PF Montagehandbuch

Rugged ethernet switches
Vorschau ausblenden Andere Handbücher für SIMATIC NET RUGGEDCOM RSG2300PF:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Montagehandbuch
SIMATIC NET
Rugged Ethernet Switches
RUGGEDCOM RSG2300PF
Ausgabe
01/2020
https://www.siemens.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC NET RUGGEDCOM RSG2300PF

Inhaltszusammenfassung für Siemens SIMATIC NET RUGGEDCOM RSG2300PF

  • Seite 1 Montagehandbuch SIMATIC NET Rugged Ethernet Switches RUGGEDCOM RSG2300PF Ausgabe 01/2020 https://www.siemens.com...
  • Seite 2 Vorwort Einleitung Installieren des Geräts SIMATIC NET Gerätemanagement Rugged Ethernet Switches RUGGEDCOM RSG2300PF Kommunikations-Ports Technische Daten Montagehandbuch Zertifizierung 01/2020 C79000-G8900-1348-06...

  • Seite 3: Qualifiziertes Personal

    Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorge- sehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müs- sen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme,...

  • Seite 4: Inhaltsverzeichnis

    Vorwort ............................v Zugehörige Dokumente ......................v Zugang zur Dokumentation ..................... v Schulung ..........................v Kundensupport ........................vi Kontakt Siemens ........................vi Einleitung ..........................1 Funktionale Highlights ..................1 Beschreibung ......................2 Erforderliche Werkzeuge und Materialien ............... 3 Außerbetriebnahme und Entsorgung ..............4 Empfehlungen zur Verkabelung ................
  • Seite 5 Inhaltsverzeichnis GBIC-Ethernetports in Glasfasertechnik ..............28 4.5.1 Installation eines GBIC-Ports in Glasfasertechnik ........... 28 4.5.2 Entfernen eines GBIC-Ports in Glasfasertechnik ............ 30 Technische Daten ........................ 31 Technische Daten der Stromversorgung .............. 31 Technische Daten – PoE-Spannungsversorgung ........... 31 Technische Daten zum ausfallsicheren Relais ............32 Unterstützte Netzwerkstandards ................

  • Seite 6: Vorwort

    Kursangeboten, die auf den Bedarf, die Erfahrung und die Anwendung des Kunden zugeschnitten sind. Das Educational Services-Team von Siemens ist bemüht, unseren Kunden die wesent- lichen praktischen Fähigkeiten zu vermitteln, damit sie über die Kenntnisse und das Fachwissen zu den verschiedenen Technologien verfügen, die in der Infrastruktur kri- tischer Kommunikationsnetze genutzt werden.

  • Seite 7: Kundensupport

    Vorwort Kundensupport Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wen- den Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport: Online Stellen Sie Ihre Support-Anfrage über...

  • Seite 8: Einleitung

    Einleitung Der RUGGEDCOM RSG2300PF ist ein robuster, modularer Fully-Managed Ether- net-Switch für den Einsatz im Energieversorgungsbereich, der besonders in den elek- trisch rauen und klimatisch anspruchsvollen Umgebungen von Eisenbahn, Umspann- werken und Industrieanlagen zuverlässig arbeitet. Das robuste Hardwaredesign des RUGGEDCOM RSG2300PF zusammen mit dem integrierten Rugged Operating System (ROS) sorgen für höhere Systemzuverlässigkeit, verbesserte Netzsicherheit und Netz- werkfunktionen, wodurch er sich hervorragend zur Realisierung von Ethernet-Netz- werken für aufgabenkritische Echtzeit-Steuerungsanwendungen eignet.

  • Seite 9: Beschreibung

    Einleitung 1.2 Beschreibung Ausgelegt für Zuverlässigkeit in rauen Umgebungen • Elektromagnetische Verträglichkeit und Überspannungsfestigkeit • Zero-Packet-Loss (ZPL)™ -Technologie • -40 bis 85 °C (-40 bis 185 °F) Betriebstemperatur (ohne Belüftung) • Geeignet für Leiterplatten mit Schutzbeschichtung (optional) • Verzinktes Stahlgehäuse 18 AWG Optionen für eine universelle Stromversorgung •...

  • Seite 10: Erforderliche Werkzeuge Und Materialien

    Einleitung 1.3 Erforderliche Werkzeuge und Materialien Kommunikations-Ports Die Ports für die Kommunikation mit anderen Geräten oder den Zugriff auf das RUGGEDCOM RUGGEDCOM RSG2300PF-Betriebssys- tem werden in "Kommunikations-Ports (Seite 23)" beschrieben. Port-Statusanzeige-LEDs Die Port-Statusanzeige-LEDs geben den Betriebszustand jedes Ports an, abhängig vom aktuell ausgewählten Modus. Modus Farbe/Zustand Beschreibung...

  • Seite 11: Außerbetriebnahme Und Entsorgung

    Unterbrechungen auftreten können, die Wiederherstellung jedoch automatisch erfolgt. Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten.

  • Seite 12: Verkabelungsempfehlungen Für Gigabit-Ethernet 1000Base-Tx

    Einleitung 1.5.2 Verkabelungsempfehlungen für Gigabit-Ethernet 1000Base-TX 1.5.2 Verkabelungsempfehlungen für Gigabit-Ethernet 1000Base-TX Der Gigabit-Ethernet-Standard IEEE 802.3ab definiert die Ethernet-Datenübertragung mit 1000 MBit/s über Entfernungen bis zu 100 m (328 ft) unter Verwendung aller 4 Adernpaare von zweiadrigen symmetrischen, ungeschirmten, verdrillten Signal- leitungen Cat5 (oder höher). Richtlinien zur Verkabelung können Systemplaner und -integratoren dem Verkabelungsstandard TIA/EIA-568-A der Telecommunications Industry Association entnehmen.
  • Seite 13 Einleitung 1.5.3 Unterstützte Glasfaserkabel Kabeltyp Wellenlänge (nm) Modale Band- Entfernung (m) breite (MHz km) 100Base-FX 1000Base-SX 10GBase-SR OM2 (50/125) — 1300 2000 — — OM3 (50/125) 1500 — 1300 2000 — — OM4 (50/125) 3500 — 1300 2000 — — Laseroptimiert. RUGGEDCOM RSG2300PF Montagehandbuch, 01/2020, C79000-G8900-1348-06...

  • Seite 14: Installieren Des Geräts

    Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleis- tung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungülti- gen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen.

  • Seite 15: Allgemeines Vorgehen

    Unterziehen Sie jedes Einzelteil in der Packung einer Sichtprüfung auf mechani- sche Beschädigung. Prüfen Sie, ob der Lieferumfang vollständig ist. NOTICE Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich an Siemens zur Unterstüt- zung. Montage des Geräts Der RUGGEDCOM RSG2300PF wurde so entwickelt, dass er maximale Montage- und Anzeigeflexibilität bietet.

  • Seite 16: Montage Des Geräts In Einem Rack

    Installieren des Geräts 2.3.1 Montage des Geräts in einem Rack Eine forcierte Belüftung ist nicht erforderlich. Jede zusätzliche Luftzirkulation verrin- gert jedoch die Umgebungstemperatur und verbessert so die langfristige Zuverläs- sigkeit aller im Rack montierten Geräte. Hinweis Detaillierte Abmessungen des Geräts zum Einbau in ein Rack, auf einer Hutschiene oder in einer Schalttafel finden Sie in "Maßzeichnungen (Seite 35)".

  • Seite 17: Montieren Des Geräts Auf Einer Hutschiene

    Installieren des Geräts 2.3.2 Montieren des Geräts auf einer Hutschiene Gehen Sie zur Montage des Geräts in einem 48-cm (19 in)-Standard-Rack wie folgt vor: Hinweis Sie können ein Gerät bestellen, bei dem sich die Kommunikationsports vorn oder hin- ten am Gerät befinden. Befinden sich die Ports hinten am Gerät, können alle Daten- und Stromkabel hinten am Rack installiert und angeschlossen werden.

  • Seite 18: Montage Des Geräts In Einer Schalttafel

    Installieren des Geräts 2.3.3 Montage des Geräts in einer Schalttafel NOTICE Eine Hutschienenmontage wird in Umgebungen mit konstanten Vibrationen nicht empfohlen. Zur Montage des Geräts auf einer Hutschiene gehen Sie wie folgt vor: Richten Sie die Adapter auf die Hutschienen aus und schieben Sie das Gerät in Position.

  • Seite 19: Anschließen Des Fehlersicheren Alarmrelais

    Installieren des Geräts 2.4 Anschließen des fehlersicheren Alarmrelais Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor: Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den Mon- tagebohrungen aus. Schraube Schalttafel-/Hutschienen-Adapter Abbildung 2.3 Schalttafeleinbau Ziehen Sie die mitgelieferten Schrauben fest, um die Adapter in der Schalttafel zu sichern.

  • Seite 20: Anschluss An Die Netzspannung

    Installieren des Geräts 2.5 Anschluss an die Netzspannung Die folgende Abbildung zeigt die korrekten Relaisanschlüsse. Schließerkontakt Wechslerkontakt Öffnerkontakt (NC) Abbildung 2.4 Verdrahtung des fehlersicheren Alarmrelais Anschluss an die Netzspannung Der RUGGEDCOM RSG2300PF unterstützt eine einzelne AC- oder DC-Stromversor- gung und eine separate 48-V-DC-Stromversorgung für PoE-Ports. Der RUGGEDCOM RSG2300PF kann wahlweise mit einer Reihenklemme mit Schraub- anschluss oder einer steckbaren Reihenklemme ausgestattet werden , die Strom an die AC/DC-Stromversorgung und PoE-Ports liefert.

  • Seite 21: Anschluss An Wechsel- Oder Gleichstrom

    Installieren des Geräts 2.5.1 Anschluss an Wechsel- oder Gleichstrom • Für jedes Stromversorgungsmodul wird ein separater Leistungsschalter empfoh- len. • Die Geräte müssen nach den örtlich geltenden Normen und Vorschriften für Ver- drahtungen installiert werden. 2.5.1 Anschluss an Wechsel- oder Gleichstrom Zum Anschließen einer AC-Versorgung (Hochspannung) oder DC-Versorgung (Hoch- oder Niederspannung) an das Gerät gehen Sie wie folgt vor: VORSICHT...
  • Seite 22 Installieren des Geräts 2.5.1 Anschluss an Wechsel- oder Gleichstrom Verbinden Sie den Plusdraht von der Stromquelle mit der Plus-Klemme/strom- führenden Klemme (+/L) an der Reihenklemme. Reihenklemme mit Schraubanschluss Steckbare Reihenklemme Brücke Plus-Klemme/stromführende Klemme (+/L) Minus-Klemme/neutrale Klemme (-/N) Erdungsklemme für Überspannung Chassismasseklemme Abbildung 2.5 Verdrahtung der Reihenklemme Verbinden Sie den Minusdraht von der Stromquelle mit der Minus-Klemme/neu-...

  • Seite 23: Anschließen Der Externen Poe-Stromversorgung

    Installieren des Geräts 2.5.2 Anschließen der externen PoE-Stromversorgung Stellen Sie sicher, dass der Kabelschuh mit einem Drehmoment von 1,7 N m (15 lbf·in) festgezogen wird. Edelstahlbolzen Schraube Nr. 6-32 Ringkabelschuh Nr. 6 Abbildung 2.6 Chassismasseverbindung GEFAHR Stromschlaggefahr – Gefahr von lebensgefährlichen Personenschäden, schweren Personenschäden und/oder Sachschäden Stellen Sie sicher, dass die mitgelieferte Klemmenabdeckung stets angebracht ist, bevor das Gerät mit Strom versorgt wird.
  • Seite 24 Installieren des Geräts 2.5.2 Anschließen der externen PoE-Stromversorgung Externe Stromversorgung – Anforderungen Zur Einhaltung der Spezifikation IEEE 802.3af (15 Watt pro Port-Ausgang) muss die externe Stromversorgung die folgenden Anforderungen erfüllen: Art der Strom- Eingangsbereich Potential- Erforderliche Min- versorgung trennung destspannung Minimum Maximum 45 V DC 57 V DC...

  • Seite 25: Beispielverdrahtungen

    Installieren des Geräts 2.5.3 Beispielverdrahtungen Verbinden Sie den Plusdraht von der Stromquelle mit der Klemme 5 (+/L) an der Reihenklemme. Reihenklemme mit Schraubanschluss Steckbare Reihenklemme Brücke Klemme 4 (Chassismasse) Klemme 5 (+/L) Klemme 7 (-/N) Chassismasseklemme Abbildung 2.7 Verdrahtung der Reihenklemme Verbinden Sie den Minusdraht von der Stromquelle mit Klemme 7 (-/N) an der Reihenklemme.
  • Seite 26 Installieren des Geräts 2.5.3 Beispielverdrahtungen Abbildung 2.8 DC und 48 V DC PoE-Stromversorgung Abbildung 2.9 AC und 48 V DC PoE-Stromversorgung RUGGEDCOM RSG2300PF Montagehandbuch, 01/2020, C79000-G8900-1348-06...
  • Seite 27 Installieren des Geräts 2.5.3 Beispielverdrahtungen RUGGEDCOM RSG2300PF Montagehandbuch, 01/2020, C79000-G8900-1348-06...

  • Seite 28: Gerätemanagement

    Gerätemanagement In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen und das Gerät verwalten. Anschließen an das Gerät Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUG- GEDCOM RSG2300PF -Konsole und die Web-Schnittstellen des Geräts beschrieben. Ausführlichere Anweisungen finden Sie im RUGGEDCOM RSG2300PF-Benutzerhand- buch für den RUGGEDCOM RSG2300PF.

  • Seite 29: Konfigurieren Des Geräts

    Gerätemanagement 3.2 Konfigurieren des Geräts Bezeich- Beschreibung Kommentar nung RJ45- DB9-Buchse Stecker Daten senden (von DTE)   Bereit zum Senden   Bereit zum Senden   Ringanzeige   Die Pins DSR, DCD und DTR sind intern verschaltet. Die Pins CTS und RTS sind intern verschaltet. RI ist nicht angeschlossen.

  • Seite 30: Kommunikations-Ports

    Kommunikations-Ports Der RUGGEDCOM RSG2300PF kann mit verschiedenartigen Kommunikations-Ports ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Modulzuweisung Abbildung 4.1 Modulzuweisung Jeder Modultyp hat einen festen Platz im RUGGEDCOM RSG2300PF-Chassis: • Steckplatz 1 unterstützt ein Glasfaser- oder Kupfermodul mit zwei Ports oder ein zusätzliches 10/100Base-TX 802.3af (PoE)-Modul mit zwei Ports für Extra-PoE- Ports •...

  • Seite 31: Ethernet-Ports In Kupfertechnik

    Kommunikations-Ports 4.1 Ethernet-Ports in Kupfertechnik   LED-Zustand Beschreibung Gelb (dauerhaft leuch- Verbindung hergestellt tend) Gelb (blinkend) Verbindung (Aktivität) Keine Verbindung erkannt Port-LED Abbildung 4.2 Port-LEDs Ethernet-Ports in Kupfertechnik Der RUGGEDCOM RSG2300PF unterstützt mehrere Ethernet-Ports des Typs 10/100/1000Base-TX, die den Anschluss an standardmäßige UTP-Kabel der Kategorie 5 (CAT-5) mit Steckverbindern RJ45 ermöglichen.

  • Seite 32: Poe-Ports

    Kommunikations-Ports 4.2 PoE-Ports Bezeichnung Beschreibung 10/100Base-TX 1000Base-TX BI_DB+ Daten senden+ oder bidirektionales Paar B+ Reserviert (nicht BI_DC+ Daten senden+ oder anschließen) bidirektionales Paar C+ Reserviert (nicht BI_DC- Daten empfangen- oder anschließen) bidirektionales Paar C- BI_DB- Daten senden- oder bidirektionales Paar B- Reserviert (nicht BI_DD+ Daten empfangen- oder...

  • Seite 33: Pinbelegung

    Kommunikations-Ports 4.3 Ethernet-Ports in Glasfasertechnik Pinbelegung Die Pinbelegung für die PoE-Ports ist wie folgt:   Beschreibung RX + und Strom - RX - und Strom - TX + und Strom + Reserviert (nicht Abbildung 4.4 PoE-Pinbelegung Ether- anschließen) net-Port RJ45 Reserviert (nicht anschließen) TX - und Strom + Reserviert (nicht...

  • Seite 34: Sfp-Transceiver

    33)". SFP-Transceiver Der RUGGEDCOM RSG2300PF verfügt über zwei Buchsen für kleinere steckbare Transceiver (SFP), die mit einer Vielzahl von bei Siemens erhältlichen Transceivern kompatibel sind. Die folgenden SFP-Transceiver sind mit dem RUGGEDCOM RSG2300PF kompatibel. Weitere Informationen, u. a. Anleitungen zum Einbau/Ausbau sowie Bestellinforma-...

  • Seite 35: Gbic-Ethernetports In Glasfasertechnik

    Gehen Sie zum Installieren eines GBIC-Ports in Glasfasertechnik wie folgt vor: VORSICHT Elektrische Gefahr – Gefahr von Sachschäden Nur Bauteile verwenden, die für von Siemens für die Verwendung mit RUG- GEDCOM-Produkten zertifiziert sind. Es können Schäden am Modul und Gerät auftre- ten, wenn Kompatibilität und Zuverlässigkeit nicht korrekt beurteilt wurden.
  • Seite 36 Kommunikations-Ports 4.5.1 Installation eines GBIC-Ports in Glasfasertechnik Port aus der Verpackung nehmen. VORSICHT Mechanische Gefährdung – Beschädigungsgefahr für das Bauteil GBIC-Ports in Glasfasertechnik können nur in einer Ausrichtung eingesetzt wer- den. Port nicht gewaltsam in das Modul einsetzen. Staubschutzstopfen vom Sockel entfernen und für spätere Verwendung aufbe- wahren.

  • Seite 37: Entfernen Eines Gbic-Ports In Glasfasertechnik

    Kommunikations-Ports 4.5.2 Entfernen eines GBIC-Ports in Glasfasertechnik 4.5.2 Entfernen eines GBIC-Ports in Glasfasertechnik Gehen Sie zum Entfernen eines GBIC-Ports in Glasfasertechnik wie folgt vor: VORSICHT Elektrische Gefahr – Gefahr von Sachschäden Sicherstellen, dass keine elektrostatische Energie mehr vorhanden ist, bevor Bautei- le im Gerät installiert oder aus diesem entfernt werden.

  • Seite 38: Technische Daten

    Technische Daten In diesem Abschnitt sind die technischen Daten und Betriebsbedingungen für das Gerät aufgeführt. Technische Daten der Stromversorgung Der RUGGEDCOM RSG2300PF kann mit der folgenden Stromversorgung ausgestattet werden: VORSICHT Elektrische Gefahr – Gefahr von Sachschäden Stromversorgung des Geräts muss innerhalb des angegebenen Eingangsleistungsbe- reichs liegen.

  • Seite 39: Technische Daten Zum Ausfallsicheren Relais

    • Die maximale Segmentlänge ist stark abhängig von Faktoren wie Faserqualität sowie der Anzahl an Verteilern und Spleißen. Für Hilfe bei der Bestimmung der maximalen Segmentabstände wenden Sie sich an einen Siemens-Vertriebspart- ner. • Alle Glasfaser-Leistungsangaben sind als Durchschnittswerte in dBm angegeben.

  • Seite 40: Technische Daten Für Ethernet-Ports In Glasfasertechnik

    Typische Entfernung. Die maximale Entfernung ist stark abhängig von Faktoren wie Kabeltyp und Anzahl der Steckverbinder und Spleiße. Für Hilfe bei der Bestimmung der maximalen Entfernungen wenden Sie sich an einen Siemens-Vertriebspartner. Fast Ethernet (10/100 MBit/s) (Glasfaser) – Technische Daten Tx (dBm) Empfän-...
  • Seite 41 Alle Glasfaser-Leistungsangaben sind als Durchschnittswerte in dBm angegeben. Typische Entfernung. Die maximale Segmentlänge ist stark abhängig von Faktoren wie Faserqualität sowie von der Anzahl an Verteilern und Spleißen. Für Hilfe bei der Bestimmung der maximalen Segmentabstände wenden Sie sich an einen Siemens- Vertriebspartner.

  • Seite 42: Betriebsumgebung

    Alle Glasfaser-Leistungsangaben sind als Durchschnittswerte in dBm angegeben. Typische Entfernung. Die maximale Segmentlänge ist stark abhängig von Faktoren wie Faserqualität sowie von der Anzahl an Verteilern und Spleißen. Für Hilfe bei der Bestimmung der maximalen Segmentabstände wenden Sie sich an einen Siemens- Vertriebspartner.
  • Seite 43 Technische Daten 5.9 Maßzeichnungen 438.15 Abbildung 5.1 Gesamtabmessungen RUGGEDCOM RSG2300PF Montagehandbuch, 01/2020, C79000-G8900-1348-06...
  • Seite 44 Technische Daten 5.9 Maßzeichnungen 32.77 21.08 11.68 479.29 478.79 4.57 Abbildung 5.2 Abmessungen für Rackmontage RUGGEDCOM RSG2300PF Montagehandbuch, 01/2020, C79000-G8900-1348-06...
  • Seite 45 Technische Daten 5.9 Maßzeichnungen 11.7 10.4 STATUS ALARM DUPLEX POWER1 SPEED POWER2 CONSOL E 57600-N-8-1 MODE 476.3 486.4 Abbildung 5.3 Maße der Schalttafel und der Hutschienenbefestigung RUGGEDCOM RSG2300PF Montagehandbuch, 01/2020, C79000-G8900-1348-06...

  • Seite 46: Zertifizierung

    Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforde- rungen 6.1.2 Europäische Union (EU) Siemens AG hat für dieses Gerät angegeben, dass es wichtige Anforderungen und andere relevante Vorschriften der folgenden EU-Richtlinien erfüllt: EN 60950-1 • Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforde- rungen •...

  • Seite 47: Fcc

    Einrichtungen der Informationstechnik – Funkstöreigenschaften – Grenzwerte und Messverfahren Das Gerät ist mit einer CE-Kennzeichnung versehen und kann in der gesamten Euro- päischen Gemeinschaft eingesetzt werden. Eine Kopie der CE-Konformitätserklärung ist von Siemens AG erhältlich. Informatio- nen zu Ansprechpartnern finden Sie in "Kontakt Siemens (Seite vi)".

  • Seite 48: Ised

    Zertifizierung 6.1.5 ISED 6.1.5 ISED Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden ISED-Norm (Innovation Science and Economic Development) in Kanada erfüllt: • CAN ICES-3 (A) / NMB-3 (A) 6.1.6 Dieses Gerät wurde im Rahmen eines zertifizierten ISO-Qualitätsprogramms (Inter- nationale Organisation für Normung) entwickelt und hergestellt, das die folgende...

  • Seite 49: Typprüfungen Emv Und Umgebungsbedingungen

    Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RSG2300PF wurde erfolgreich im Hinblick auf EMV (elektromagne- tische Verträglichkeit) und auf Umgebungsbedingungen geprüft. EMV-Typprüfungen nach IEC 61850-3 Prüfung Beschreibung Prüfstufen Prüfschärfe IEC 61000-4-2 Gehäuse Kontakt ±8 kV Gehäuse Luft ±15 kV IEC 61000-4-3 Störfestigkeit...
  • Seite 50 Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Prüfung Beschreibung Prüfstufen Prüfschärfe IEC 61000-4-12 Gedämpfte Signalports 2,5 kV Gleichtakt Schwingungen Stromports 1 kV Differenz- (Gleichstrom) modus bei 1 MHz Stromports (Wechselstrom) IEC 61000-4-16 Netzfrequenz- Signalports 30 V kontinuierlich spannung Stromports (Wech- 300 V für 1s selstrom und Gleichstrom) IEC 61000-4-17...
  • Seite 51 Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Beschreibung Prüfstufen le transiente Stromports (Gleichstrom) 4 kV elektrische Stromports (Wechselstrom) 4 kV Störgrößen Erdungsports 4 kV Störfestig- Signalports 2,5 kV Gleichtakt bei 1 MHz keit gegen Stromports (Gleichstrom) 2,5 kV Gleichtakt Schwingungen 1 kV Differenzmodus bei 1 MHz Stromports (Wechselstrom) 2,5 kV Gleichtakt 1 kV Differenzmodus bei 1 MHz...

  • Seite 52: Weitere Informationen

    Weitere Informationen Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (Service und Support) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Digital Industry Process Automation Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND...
