Inhaltszusammenfassung für Holy Stone HS720E
- Seite 1 Deutsch 45-85...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1.0 Haftungsausschluss&Warnung ........... 2.0 Sicherheitsrichtlinien ..............3.0 Wartung ..................4.0 Packungsinhalt ................5.0 Details der Drohne ................ 6.0 Details der Fernbedienung 6.1 Funktionen der Fernbedienung ..........6.2 LCD Bildschirm Funktionen ........... 6.3 Warnung vor schwacher Batterie .......... 6.4 Modusschalter ................ 7.0 Installation 7.1 Akku der Drohne .............. - Seite 3 10.0 Details der Funktionen 10.1 Kamerawinkel erstellen ............. 10.2 Return to Home ..............10.3 Optische Flusspositionierung ..........11.0 APP Bedienungsanleitung 11.1 Bedienungsschnittstelle ............. 11.2 Follow Me ................11.3 Umfliegen ................11.4 Headless Modus ..............11.5 Flugpfade ................11.6 Foto/ Video ................. 12.0 Status der Anzeiger ..............
-
Seite 4: Haftungsausschluss&Warnung
Personenschäden, Rechtsstrei�gkeiten und alle anderen nachteiligen Ereignisse, die durch die Verletzung der Sicherheitsan- weisungen, oder aufgrund eines anderen Faktors verursacht werden, sind NICHT in der Verantwortung von Holy Stone. 2.0 SICHERHEITSRECHTLINIEN 2.1 Wich�ger Hinweis: ① Dieses Produkt ist ein hochpräziser Quadrokopter, der eine Vielzahl von Kontroll- und Stabilitätsmechanismen vereint. - Seite 5 ④ Im Falle von Schwierigkeiten mit der Funk�on des Produktes, Wartung oder Garan�efällen, wenden Sie sich bi�e an den Händler, bei dem Sie dieses Produkt erworben haben oder nehmen Sie Kontakt mit der Holy Stone Kundenbetreuung auf. 2.2 Sicherer Flug: Draussen, freies Auf Sicht fliegen,...
- Seite 6 2.3 Betriebsbedingungen: ① Bi�e benutzen Sie dieses Gerät nicht, um fahrenden Fahrzeugen zu folgen. ② Schalten Sie den Motor während des Fluges nur im absoluten No�all aus. ③ Bi�e fliegen Sie die Drohne so schnell wie möglich zurück, wenn der Akku fast leer ist.
- Seite 7 ⑦ Wir empfehlen Ihnen, dass Sie nur die beigefügten Ladegeräte verwen- den. ⑧ Ver binden Sie die Akkus nicht direkt mit den Wandauslässen oder Zigare�enanzünder. ⑨ Auf alle Fälle mon�eren und demon�eren Sie die Akkus nicht. ⑩ Wenn der Akku Verformungen, Risse oder Verfärbungen aufweist, Hitze erzeugt oder einen ungewöhnlichen Geruch abgibt,entnehmen Sie den Akku aus dem Modell,benutzen Sie den Akku nicht.
-
Seite 8: Wartung
3.0 WARTUNG ① Reinigen Sie das Modell nach jeder Nutzung mit einem weichen, sauber- en Tuch. ② Vermeiden Sie länger anhaltende, direkte Sonneneinstrahlung. ③ Halten Sie Feuch�gkeit von dem Modell fern und befeuchten Sie es nicht. ④ Überprüfen Sie in regelmäßigen Abständen alle Stecker und Steckverbindungen. -
Seite 9: Packungsinhalt
4.0 PACKUNGSINHALT ×1 ×1 ×1 Drohne Fernbedienung Akku der Drohne ×4 ×1 ×1 Propeller Ladegerät USB Ladekabel Instructions For Use Gebrauchsanweisung V 2.0 HS720-4K ×1 ×1 +1(855) 888-6699 www.holystone.com usa@holystone.com (USA) eu@holystone.com (EU) ca@holystone.com (CA) Schraubendreher Gebrauchsanleitung -50-... -

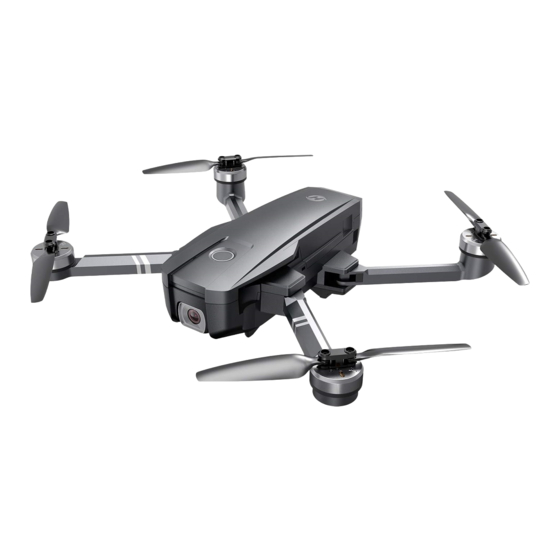

Seite 10: Details Der Drohne
5.0 DETAILS DER DROHNE Propeller A Propeller B Propeller B Schalter Kurz drücken:einschalten Propeller A Lang drücken:ausschalten HD Kamera Lichte Visuell lokalisierte Linse Akku Anzeiger des Akkus -51-... -
Seite 11: Fernbedienung
6.0 FERNBEDIENUNG 6.1 Funk�onen der Fernbedienung Handyhalter One Key Abheben/ Return to Home Landung Rechter Hebel Linker Hebel Schalter Verriegeln/Entriegeln Klappbarer Griff - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Kamerawinkeleinstellung Lang drücken: Kurz drücken: Foto... - Seite 12 • GPS Modus Schalter Wenn Sie die Fernbedienung anschalten, der voreingestellt Modus ist der GPS Modus. Können Sie den Modus durch Verschieben des Schalters abschalten, prüfen das Symbol „ “ oder „ “ auf dem LCD Bildschirm. • Return to Home (RTH) Drücken Sie die Taste, man kann ein “beep”...
-
Seite 13: Lcd Bildschirm Funktionen
6.2 LCD Bildschirm Funk�onen Return to Home (RTH) Symbol Signalstärke Akku der Drohne Ba�erie der Fernbedienung Foto/ Video Die En�ernung von Hoch/ Niedrig Home-Point Geschwindigkeiten Modus Anzahl Höhe gegen Gashebel Modus GPS Modus Home-Point der Fernbedienung - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6.3 Warnung vor schwacher Ba�erie Bild. -
Seite 14: Modusschalter
6.4 Modusschalter 6.4.1 MODUS 2 (MODUS 2 ist der Standardmodus) Linker Hebel Rechter Hebel Nach oben Steigen Nach oben Vorwärts Nach unten Sinken Nach unten Rückwärts Nahc Nach Nach Nach Drehung Drehung Links Rechts Rechts Links rechts links rechts rechts - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6.4.2 MODUS 1 ①... -
Seite 15: Installation
7.0 INSTALLATION 7.1 Akku der Drohne Legen Sie den Akku in das Ba�eriefach,es ist an der Rückseite der Drohne. Wenn Sie ein Klicken hören,ist der Akku rich�g installiert worden. Achtung: · En�ernen Sie vor dem Einsetzen der Ba�erie zuerst die Isola�onsdichtung von der Ba�erie. -
Seite 16: Propellern
7.2 Propellern Installa�on Kopf Korrigieren Sie die einzelnen Propeller --- Das Symbol A / B befindet sich auf der Rückseite des Propellers --- auf der entsprechenden Motorwelle, und sichern Sie sie mit Schrauben, indem Sie sie im Uhrzeigersinn drehen. Tipp: Bi�e installieren Sie die rich�ge Propeller, sonst wird die Drohne nicht abheben. -
Seite 17: Tf Karte
7.3 TF Karte VORDERSEITE Um Fotos und Videos zu speichern, stecken Sie die TF-Karte (NICHT im Lieferumfang enthalten) wie oben gezeigt in den Steckplatz, bevor Sie die Drohne einschalten. Die Drohne unterstützt TF-Karten mit bis zu 128 GB. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7.4 Antenne An der Antenne befindet sich eine Schnalle. -
Seite 18: Handyhalter
7.5 Handyhalter 1. Ziehen Sie den Handyhalter heraus. (Bild. 3). Bild. 3 2. Kippen Sie den Halter um 30 Grad in Ihre Richtung und Sie hören ein Klickgeräusch (Bild. 4). Bild. 4 3. Drehen und fixieren Sie die Unter- lagspla�e (Bild. 5). Bild. -
Seite 19: Batterie Der Fernbedienung
7.6 Ba�erie der Fernbedienung ② ① ③ (Nicht enthalten) Schri�e 1: Öffnen Sie die Ba�erieabdeckung. Schri�e 2: Legen Sie 2 * AA Ba�erien in das Ba�eriefach. Schri�e 3: Schließen Sie das Ba�eriefach. · Setzen Sie die Ba�erien in der rich�gen Lage von + und - ein. ·... -
Seite 20: Aufladen
8.0 AUFLADEN USB Adapter (5 V / 2,0 A) Ladeanzeiger ① Power Bank Kontrollleuchte Ladeanzeiger ② ① Verbinden Sie den Akku, das Ladegerät und USB Ladekabel. ② Verbinden Sie das USB-Ladekabel mit einer Power Bank oder einem USB-Adapter (5 V / 2,0 A) zum Laden. -
Seite 21: Bedienungshandbuch
9.0 BEDIENUNGSHANDBUCH 9.1 APP Herunterladen Android APP on Google play Scannen Sie den entsprechenden QR-Code mit Ihrem Smartphone und downloaden Sie die App „ Ophelia GO “ kostenfrei. 9.2 Verbindung zu Wi-Fi Verbinden Sie Ihr Smartphone mit dem Wi-Fi Signal der Drohne und überprüfen Sie den Status der Drohne in der „Ophelia GO“... -
Seite 22: Verbinden
Alle gezeigten Vorgänge werden mit MODE 2 demonstriert. 9.3 Verbinden ① Halten Sie die Taste „ “ gedrückt und schieben Sie den Ein/Aus-Schalter nach rechts, um die Fernbedienung einzuschalten. Dann werden Sie zwei Pieptöne hören und die Anzeigeleuchte „ “ blinkt weiter. KOPF ②... -
Seite 23: Initialisierungserkennung
9.4 Ini�alisierungserkennung KOPF Zum ersten Mal Nicht zum ersten Mal Platzieren Sie die Drohne auf der ebenen Fläche und sie wird in die Ini�alisi- erungserkennung aufgenommen. Die roten, grünen und gelben LED-Leucht- en der Drohne flackern abwechselnd etwa 7 Sekunden lang, um die erste Erkennung abzuschließen. - Seite 24 Wenn das Symbol „ “ langsam blinkend auf dem LCD-Bildschirm angezeigt wird und die Anzeigeleuchte abwechselnd gelb leuchtet, weist dies darauf hin, dass die Drohne die Ini�alisierungserkennung abgeschlossen hat und mit der Kompasskalibrierung beginnen kann. Schri�e 2: Halten Sie die Drohne horizontal und drehen Sie die Drohne in 3 Kreisen.
-
Seite 25: Unlock/Entsperren
9.6 Unlock/Entsperren 9.6.1 Motoren Entsperren Bi�e entriegeln Sie den Motor vor dem Start. Drücken Sie kurz die rote Taste „ “ . Die Motoren drehen sich und die Drohne ist entriegelt. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9.6.2 Motor verriegeln Bild. -
Seite 26: One Key Abheben/Landung
9.7 One Key Abheben/Landung ① ② Landung Abheben ① Nach dem Entsperren drücken Sie die „ “ Taste kurz, wir die Drohne automa�sch abheben und in einer Flughöhe von 1.5 Metern sein. ② Beim Fliegen, drücken Sie die „ “ Taste,wir die Drohne automa�sch landen. -
Seite 27: Return To Home
10.2 Return to Home (RTH) Die RTH Funk�on bringt die Drohne zum Home Punkt zurückfliegen. Der Home Punkt ist,wo die Drohne zuerst abgehebt hat,oder beim erstem Flug, wo die Drohne 7 GPS Sterne oder mehr Sterne erhalten hat. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10.2.1 Smart RTH Wenn das GPS-Signal verfügbar ist (7 oder mehr... - Seite 28 10.2.3 Ba�eriebedingter RTH ①Wenn die hintere Leuchte langsam blinken, das Symbol „ “ wird auf dem Bildschirm der Fernbedienung gezeigt, die erste niedrige Spannung RTH wird ausgelöst. Die Drohne kehrt unter den folgenden beiden Bedingungen automa�sch zurück: (Zu diesem Zeitpunkt kann die Drohne nur in einem sicheren Bereich fliegen, der nicht höher als 30m und nicht weiter als 100m ist.) H＞...
-
Seite 29: Drohne Die Aktuelle Höhe Und Kehrt Über Den Ausgangspunkt
② Wenn die hintere Leuchte langsam blinken,und das „ “ Symbol wird auf dem Bildschirm der Fernbedienung gezeigt, und kann man „Di..., Di...“ von der Fernbedienung hören. In diesem Moment wird der zweite Ba�eriebedingte RTH ausgelöst. H＞ 15 Meter a. Wenn die Flughöhe höher als oder gleich 15 Meter ist, behält die H＝... -
Seite 30: Optische Flusspositionierung
10.3 Op�sche Flussposi�onierung ① Das Bildposi�onierungssystem besteht aus einem Kameramodul ①, das die Posi�onsinforma�onen der Drohne durch visuelle Bilder erfasst, um eine genaue Posi�onierung und einen sicheren Flug der Drohne zu gewährleisten. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Das op�sche Flussposi�onierungssystem wird normalerweise in Innenräu- men verwendet, wenn GPS schwach oder nicht verfügbar ist. - Seite 31 Drohne automa�sch in den Gestenmodus. Seien Sie vorsich�g, um die Drohne in der folgenden Situa�on zu betreiben: 1. Fliegen Sie schnell in einer Höhe unter 0,5 m. 2. Fliegen Sie über monochrome Oberflächen (wie reines Schwarz, reines Rot, reines Rot und reines Grün). 3.
-
Seite 32: App Bedienungsanleitung
11.0 APP BEDIENUNGSANLEITUNG 11.1 Bedienungsschni�stelle Einstellungen Video Homepage GPS Signal Kamera- Follow Me einstellungen Akkustand der Drohne Umfliegen Flugpfade Akkustand Headless der Fernbedienung Modus Signalstärke Löschen der Fernbedienung RTH Schalter Signalstärke One Key Abheben Einreichen /Landung Verstecken On/ Off En�ernung Mediengalerie 3D VR Bildschirm-... -
Seite 33: Follow Me
11.2 Follow Me Wenn die Follow-Me-Funk�on ak�viert ist, folgt die Drohne dem GPS in Ihrem Smartphone, um Ihnen zu folgen, wohin Sie gehen. 1. Stellen Sie sicher, dass sich die Flugreichweite der Drohne innerhalb von 5 bis 30 Metern befindet. 2. -
Seite 34: Umfliegen
11.3 Umfliegen 1. Klicken Sie zuerst auf das Symbol „ “, wählen Sie dann das Symbol „ “ aus und folgen Sie der Eingabeaufforderung, um die Umfliegen-Funk- �on aufzurufen. 2. Die Drohne zeichnet die Flugposi�on auf, sobald Sie diese Funk�on als Surround-Punkt eingeben. -
Seite 35: Headless Modus
11.4 Headless Modus Klicken Sie zuerst auf das Symbol „ “ , wählen Sie dann das Symbol ① „ “ und folgen Sie der Eingabeaufforderung, um den Headless-Modus aufzurufen. Verlassen Sie den Headless-Modus, indem Sie erneut auf das Symbol ② „... -
Seite 36: Flugpfade
11.5 Flugpfade Wir emfehlen Sie, bei Flugpfade die Landkarte zu vergrößern dann eine Route zu malen. 1. Bi�e klicken Sie zuerst auf die Karte, dann auf das Symbol „ “ und folgen Sie der Eingabeaufforderung, um die TapFly-Funk�on aufzurufen. MODUS 1: Klicken Sie auf „ “... -
Seite 37: Foto/ Video
11.6 Foto/ Video 1. Klicken Sie auf das Symbol „ “, um ein Foto aufzunehmen: Klicken Sie einmal, um ein Foto aufzunehmen. 2. Klicken Sie auf das Symbol „ “, um ein Video aufzunehmen: klicken Sie einmal, um die Videoaufnahme zu starten, und klicken Sie erneut, um die Aufnahme zu beenden. -
Seite 38: Status Der Anzeiger
12.0 STATUS DER ANZEIGER Anzeiger Status Bedeutung Indicator Status Alle Anzeiger der Drohne abwechselnd Die Drohne hat nicht mit der blinken geld Fernbedienung verbunden Alle Anzeiger der Drohne abwechselnd Die Drohne ist im Ini�alisierungs-Status. blinken geld,grün,rot Die vordere Anzeiger bleiben rot Kein GPS Signal oder schwaches GPS Die hintere bleiben geld. -
Seite 39: Spezifikationen
13.0 SPEZIFIKATIONEN DROHNE Modell: HS720E Gewicht: 495g Die maximale FlugzeitFlugzeit: 23 Min. (pro ein Akku) Betriebstemperaturbereich: 32° bis 104°F (0° bis 40°C) Dimensionen: 177 x 104 x 58 mm (Gefaltet) 337 x 240 x 58 mm (En�altet) DROHNENAKKU Kapazität: 2800 mAh Spannung: 7.4 V... - Seite 40 KAMERA Betriebsfrequenz: 5 GHz Foto Auflösung: 3840×2160P (in TF-Karte gespeichert) 1920×1080P (auf dem Handy gespeichert) Video Auflösung: 3840×2160P (in TF-Karte gespeichert) 1280×720P (auf dem Handy gespeichert) Linsenwinkel: FOV 130° Bildübertragungsen�ernung: 500 Meter (draußen und ungehindert) Live View-Qualität: 4K @ 30fps / 1080P @ 30fps Fotoformate: JPEG Videoformate: AVI / MP4 Unterstützte TF-Karten: Unterstützt eine TF-Karte mit einer Kapazität...
-
Seite 41: Problemlösungen
14.0 PROBLEMLÖSUNGEN Problem Lösung Drohne Gyroskop Wenn die Drohne eingeschaltet ist, Kalibra�on Status. Stellen Sie die blinkt die Anzeigeleuchte weiterhin Drohne auf eine flache, ebene schnell. Fläche . Stellen Sie die Drohne auf eine Die Drohne dri�et,kann die Höhe flache, ebene Fläche,und die Gyro nicht halten. -
Seite 42: Allgemeine Informationen
16.0 ALLGEMEINE INFORMATION 16.1 Ba�erie Hinweise: • Bi�e beachten Sie alle Instruk�onen in dem Handbuch , um irreparable Schäden der Ba�erie, Feuer, Rauch oder eine Explosion zu vermeiden. • Vor dem Aufladen oder der Verwendung überprüfen Sie den Zustand der Ba�erie. -
Seite 43: Produktentsorgung
Sie die nachhal�ge Wiederverwendung der Materialressourcen. Wir bi�en Sie, sich an Ihren Händler zu wenden oder sich bei Ihrer Gemeindever- waltung zu erkundigen, um zu erfahren, wo und wie das Holy Stone Produkt recycelt werden kann. 16.3 Andere Informa�onen EU RF Power(EIRP): ＜16dBm (2413MHz ~ 2461 MHz) - Seite 44 Produkt den technischen Normen der Richtlinie 2014/53/EU, und der Richtlinie über allgemeine Produktsicherheit 2009/48/EC, Richtlinie RoHS 2011/65/EU entspricht: Produkt Name: REMOTE CONTROL MODEL/RADIO CONTROLLED Modell/Marke Name: HS720E/HOLYSTONE Die konformitätserklärung ist unter folgender Adresse abru�ar: http://www.holystone.com/Download/CE/HS720E_EU_DOC.pdf Dieses Gerät darf in den EU-Mitgliedstaaten betrieben werden.
