Siemens RUGGEDCOM RX1510 Montagehandbuch Seite 29

Installieren des Geräts
2.5.2 Anschließen der Gleichspannungsversorgung (DC)
6.
20
Sie darauf, dass der Kabelschuh mit einem Drehmoment von 1,1 N m (9.5 lbf·in)
festgezogen wird.
1
2

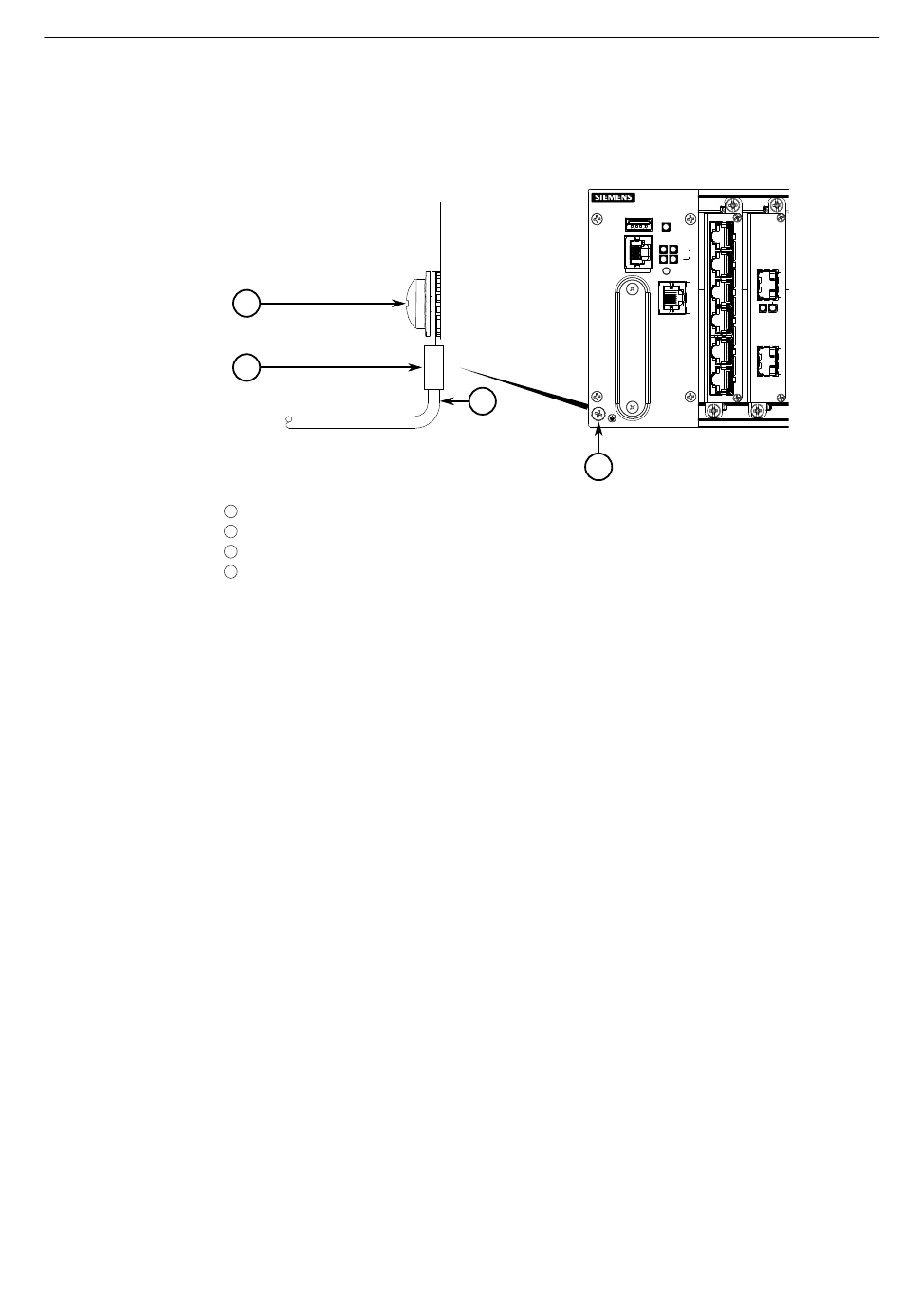

Ringkabelschuh Nr. 10
1
Schraube Nr. 10-32
2
Anschluss von einer externen Stromquelle
3
-Erdungsanschluss
4
Abbildung 2.13 -Erdungsanschluss
Befestigen Sie die Sicherheitsabdeckung über der Reihenklemme. Dies ist bei
48-VDC und -48-VDC-Netzgeräten obligatorisch.
3
4
Montagehandbuch, 12/2019, C79000-G8900-1055-16
RUGGEDCOM RX1510
