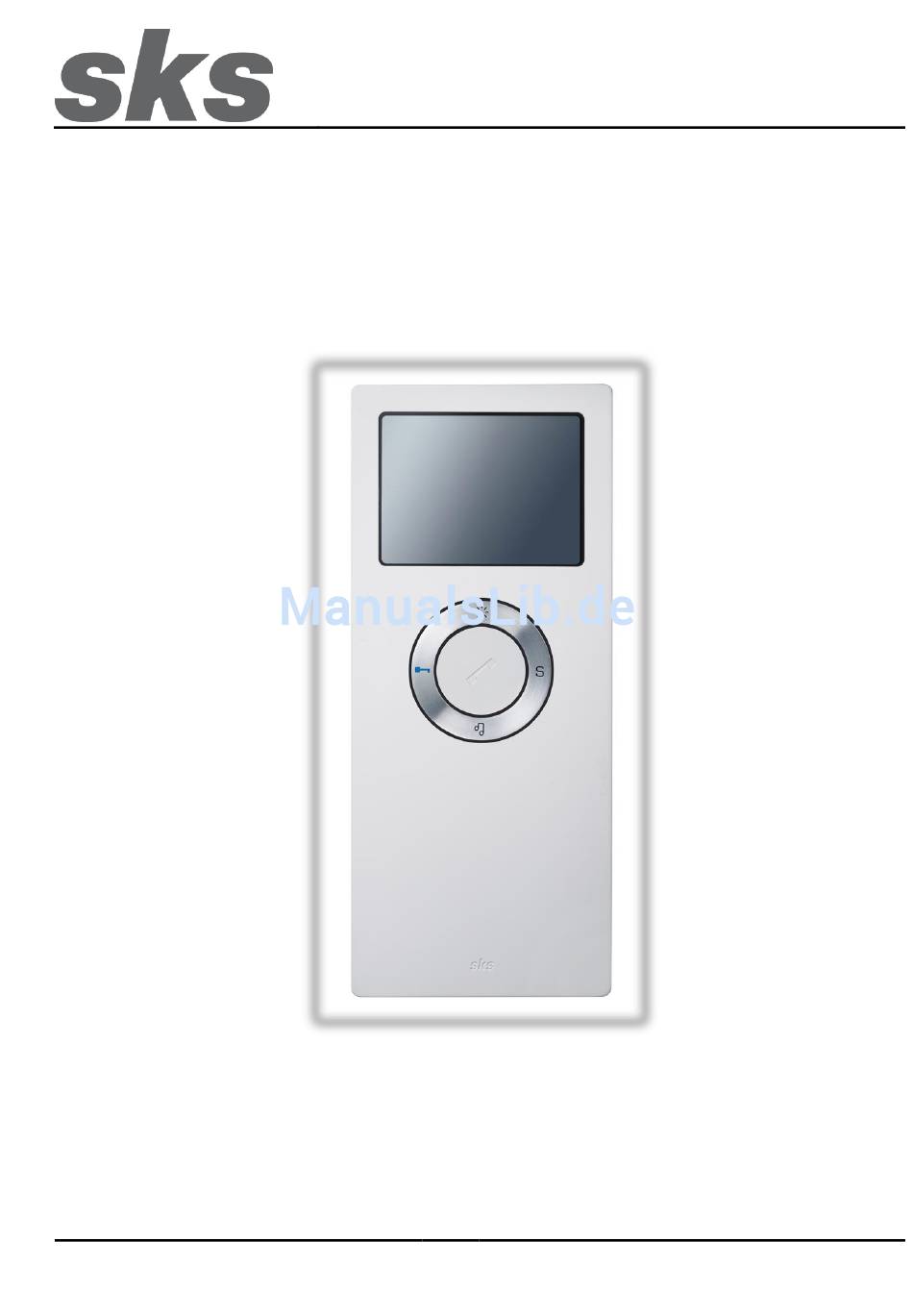

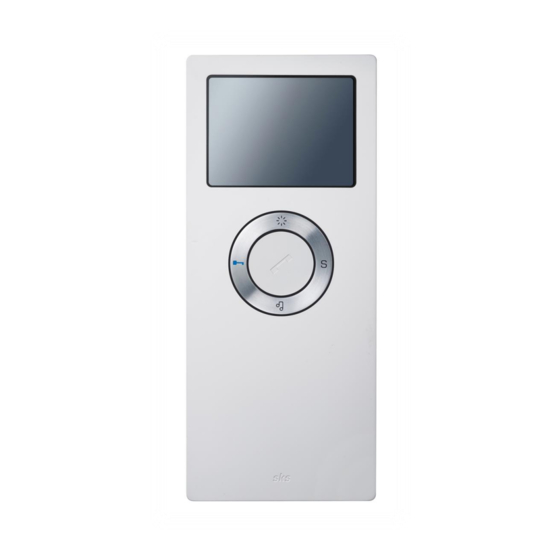

- Seite 1 Installationsanleitung DS2010 Video Freisprechen SKS-Kinkel Elektronik GmbH Version: 3.0 Support-Hotline: +49 (0) 2661-98088-112 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003603...
-
Seite 2: Inhaltsverzeichnis
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Inhaltsverzeichnis Installation ..................................4 Klemmenbezeichnung ..............................4 Montageanleitung ................................. 4 Vorbereitung ................................4 Montage auf Unterputzdose oder Hohlwanddose ....................... 5 Montage Aufputz ................................6 Demontage der Sprechstelle ............................7 Anschluss ..................................7 Programmierung von Rufadressen..........................8 Programmierung von nur einer Rufadresse (ein Klingeltaster für eine Sprechstelle) .......... - Seite 3 Alle Bilder löschen..............................22 Sonderfunktion ................................23 Bild Autostart ................................23 Mitsehsperre ................................23 Rücksetzen der DS2010 ..............................23 Technische Daten ................................. 24 Struktur- und Verdrahtungsplan 2 Draht Video......................25 Struktur- und Verdrahtungsplan 6 Draht Video ohne Bildspeicher................26 Strukturplan 6 Draht Video mit Bildspeicher ........................ 27 Verdrahtungsplan 6 Draht Video mit Bildspeicher .......................
-
Seite 4: Installation
DS2010 Innensprechstelle hineindrücken. Nehmen Sie vorsichtig die DS2010 Innensprechstelle, wie auf der Zeichnung zu sehen, von dem Geräteträger ab. Ziehen Sie die Unterseite der DS2010 Innensprechstelle zu sich hin und heben Sie dann diese nach oben hin ab. Support-Hotline: +49 (0) 2661-98088-112 - 4 - Version: 3.0... -
Seite 5: Montage Auf Unterputzdose Oder Hohlwanddose
Achten Sie bei der Befestigung des Geräteträgers auf das Installationskabel! Schließen Sie die Anschlussklemmen an das zuvor verlegte Kabel an. Die Anschlussklemmen finden Sie auf der Rückseite der DS2010 Innensprechstelle. Die konfektionierten Anschlusskabel werden anschließend an der DS2010 Innensprechstelle angeschlossen. -
Seite 6: Montage Aufputz
Achten Sie bei der Befestigung des Tragerahmens auf das Installationskabel! Schließen Sie die Anschlussklemmen an das zuvor verlegte Kabel an. Die Anschlussklemmen finden Sie auf der Rückseite der DS2010 Innensprechstelle. Die konfektionierten Anschlusskabel werden nun an der DS2010 Innensprechstelle angeschlossen. -
Seite 7: Demontage Der Sprechstelle
Die DS2010 Innensprechstelle wird über die Klemmen a+/b- an den 2-Draht- Video-Bus angeschlossen. Das Videosignal liegt für den 2-Draht-Video-Bus an den Klemmen a+/b-. Mit den Klemmen a+/b- wird die DS2010 Innensprechstelle mit 19 - 25 VDC versorgt. An den Klemmen E+/E- kann optional ein Etagentaster (Schließer) angeschlossen werden. -
Seite 8: Programmierung Von Rufadressen
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Programmierung von Rufadressen DIP-Schalter Programmiertaster Nur für Sonderfunktionen Programmierung von nur einer Rufadresse (ein Klingeltaster für eine Sprechstelle) Nach der im Anhang befindlichen SKS-Bus-Rufadressentabelle die gewünschte Rufadresse des Gerätes am DIP- Schalter einstellen. Jede Rufadresse ist fest einem Klingeltaster an der Türstation zugeordnet. Die Rufadressenverteilung ist bei SKS Türstationen in der Türstation oder am Türlautsprecher hinterlegt. -
Seite 9: Bedienung
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Bedienung Die Bedienung der DS2010 Innensprechstelle erfolgt ausschließlich über den Centerkey und über den Silbernen Ring der den Centerkey umgibt. Mit dem Centerkey werden Hausrufe angenommen, Funktionen ausgeführt und es wird im Menü navigiert. -
Seite 10: Hauptmenü
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Hauptmenü Um das On-Screen Menü aufrufen zu können, muss die Menütaste zuerst einmal betätigt werden um den Bildschirm zu aktivieren. Nachdem der Bildschirm aktiviert worden ist, halten Sie die Menütaste zum zweiten Mal und halten diese für ca. -
Seite 11: Kamera
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Kamera Hier können die im System vorhandenen Kameras ausgewählt und abgerufen werden. Wählen Sie mit den Navigationstasten die gewünschte Kamera aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste, um die Kamera auszuwählen und deren Bild anzuzeigen. -
Seite 12: Display Farbe
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 6.3.2 Display Farbe Bei dem Punkt Farbe wird der Farbwert des Displays eingestellt. Wählen Sie mit den Navigationstasten die gewünschte Farbwertstufe aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste, um den Farbwert zu übernehmen. -
Seite 13: Rufton Lautstärke
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 6.4.1 Rufton Lautstärke Bei dem Punkt Rufton wird die Ruftonlautstärke bei einem Hausruf und Internruf eingestellt. Wählen Sie, mit den Navigationstasten, die gewünschte Lautstärke aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste, um die Ruftonlautstärke zu übernehmen. -
Seite 14: Ruhe Modus
Der Ruhe-Modus kann immer dann eingeschaltet werden, wenn die Sprechstelle komplett Lautlos (Hausruf & Etagenruf) geschaltet werden soll, der LED-Ring auf der Vorderseite der DS2010 Innensprechstelle blinkt dann im Sekundentakt. Beachten Sie bitte, dass der Ruhe-Modus nach Ablauf von 12 Stunden oder nach einem Stromausfall automatisch wieder deaktiviert wird. -
Seite 15: Etagenruf Melodie
Melodien zur Auswahl. Wählen Sie, mit den Navigationstasten, die gewünschte Melodie aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste, um die Melodie zu übernehmen. Inbetriebnahme Im Menüpunkt Inbetriebnahme werden diverse Inbetriebnahme Einstellungen der DS2010 Innensprechstelle vorgenommen. 6.6.1 Internruf Inbetriebnahme Unter diesem Punkt können bis zu 6 Internrufteilnehmer angelegt, bearbeitet und gelöscht werden. -
Seite 16: Internruf Neu Anlegen
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 6.6.1.1 Internruf neu anlegen Bei diesem Punkt können Sie neue Internruf Teilnehmer anlegen. Die nachfolgende Tabelle erklärt die einzelnen Einstellungspunkte. Funktion Bedeutung Gibt an welche Internrufnummer dem Teilnehmer Ruf Nr zugewiesen wird. Gibt an an welche SKS BUS-Adresse der Internruf An Rufadresse Buchstabe gesendet wird. -
Seite 17: Internruf Löschen
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 6.6.1.3 Internruf löschen Bei diesem Punkt können Sie bestehende Internrufteilnehmer löschen. Die nachfolgende Tabelle erklärt die einzelnen Einstellungspunkte. Funktion Bedeutung Gibt an welche Internrufnummer dem Teilnehmer Ruf Nr zugewiesen wird. Gibt an an welche SKS BUS-Adresse der Internruf An Rufadresse Buchstabe gesendet wird. -
Seite 18: Sprache Ändern
Wählen Sie, mit den Navigationstasten, die gewünschte Einstellung aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste. 6.6.4 Software Zeigt die aktuelle Softwareversion der DS2010 Innensprechstelle an. Bestätigen Sie die Auswahl mit der rechten Navigationstaste. 6.6.5 Sonderfunktionen Bei dem Menüpunkt Sonderfunktionen kann das Sondermenü der Türöffner-Automatik aktiviert werden, es kann gewählt werden, ob die Sprechstelle an einer Zusatzversorgung betrieben wird und es kann ein Softwareupdate... -
Seite 19: Automatische Türöffnung
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Nach Eingabe des PIN-Codes gelangen Sie in das Sonderfunktionsmenü. Der PIN-Code schützt vor Zugriff durch dritte auf sicherheitsrelevante Einstellungen der DS2010 Innensprechstelle. PIN-Code 1234 6.6.5.1 Automatische Türöffnung Mit der Funktion Automatische Türöffnung wird ein Türöffner Busbefehl automatisch nach einem eingehenden Hausruf gesendet. -
Seite 20: Zusatzversorgung
DS2010 Video Freisprechen 6.6.5.2 Zusatzversorgung In diesem Menüpunkt wird eingestellt, ob die DS2010 Innensprechstelle von einem Schaltnetzteil extra versorgt wird oder nicht. Wenn Sie sich nicht sicher sind ob die Sprechstelle Zusatzversorg wird, wenden Sie sich an den SKS- Support. -
Seite 21: Intervall
Navigationstaste. Bildspeicher (optional) Hinter diesem Menüpunkt verbirgt sich der Bildspeicher der DS2010 Innensprechstelle. Hier können die gespeicherten Bilder eingesehen, gelöscht werden. Es werden bei jedem Hausruf bzw. Türruf wird eine Bildserie erstellt. Es können maximal 40 Bildserien gespeichert werden. Danach wird die älteste Bildserie überschrieben. -
Seite 22: Bild-Serie Löschen
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 6.7.1 Bild-Serie löschen Um eine Bildserie zu löschen, wählen Sie zuerst eine Bildserie aus der Liste aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste. Betätigen Sie nun erneut die rechte Navigationstaste um in das Bearbeitungsmenü zu kommen. -
Seite 23: Sonderfunktion
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Sonderfunktion Die Innensprechstelle DS2010 unterstützt eine Reihe an Sonderfunktionen. Die Aktivierung und Deaktivierung der Sonderfunktionen wird in den nachfolgenden Punkten behandelt. Bild Autostart In der Standardkonfiguration wird, beim anklingeln der Innensprechstelle, das Videobild immer angezeigt. Diese Funktion kann deaktiviert werden. -
Seite 24: Technische Daten
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Technische Daten Elektrische Daten 20 – 28 VDC Spannungsversorgung 19 – 23 VDC Spannung a+ / b- Allgemeines Display 320 x 240 Pixel Temperatur -10°C bis +45°C Feuchtigkeit 20% bis 90% nicht kondensierend Gehäuse Kunststoffoberfläche... -
Seite 25: Struktur- Und Verdrahtungsplan 2 Draht Video
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 10 Struktur- und Verdrahtungsplan 2 Draht Video Support-Hotline: +49 (0) 2661-98088-112 - 25 - Version: 3.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003603... -
Seite 26: Struktur- Und Verdrahtungsplan 6 Draht Video Ohne Bildspeicher
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 11 Struktur- und Verdrahtungsplan 6 Draht Video ohne Bildspeicher Support-Hotline: +49 (0) 2661-98088-112 - 26 - Version: 3.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003603... -
Seite 27: Strukturplan 6 Draht Video Mit Bildspeicher
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 12 Strukturplan 6 Draht Video mit Bildspeicher Support-Hotline: +49 (0) 2661-98088-112 - 27 - Version: 3.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003603... -
Seite 28: Verdrahtungsplan 6 Draht Video Mit Bildspeicher
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 13 Verdrahtungsplan 6 Draht Video mit Bildspeicher Support-Hotline: +49 (0) 2661-98088-112 - 28 - Version: 3.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003603... -
Seite 29: Service
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 14 Service Für die Gewährleistung gelten die gesetzlichen Bestimmungen (vgl. hierzu auch unsere beigefügten bzw. im Internet unter www.sks-kinkel.de/agb/ abrufbaren und einsehbaren AGB) Abwicklung der Gewährleistung Wir bieten unseren Kunden und auch Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Dafür beachten Sie die Verkaufs- und Lieferbedingungen auf unserer Internetpräsenz oder wenden Sie sich an unsere SKS-Support... -
Seite 30: Anhang
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 15 Anhang Support-Hotline: +49 (0) 2661-98088-112 - 30 - Version: 3.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003603... -
Seite 31: Notizen
SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 16 Notizen Support-Hotline: +49 (0) 2661-98088-112 - 31 - Version: 3.0 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003603...
