Installieren des Geräts
2.5 Anschluss an die Netzspannung

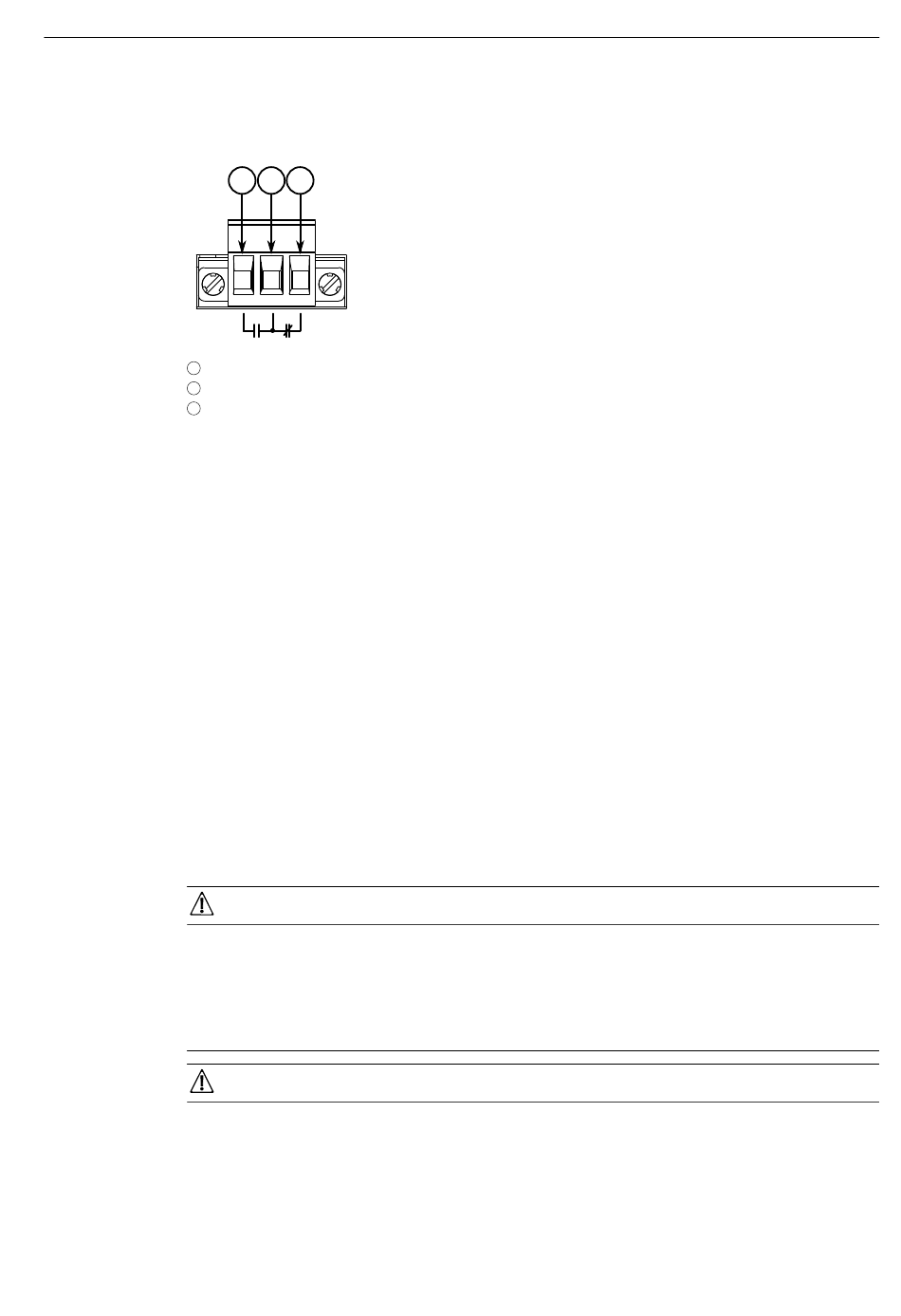

Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
1
2
3
Abbildung 2.3
2.5

Anschluss an die Netzspannung

Der RUGGEDCOM RX1510 unterstützt zweifach redundante
Stromversorgungsmodule mit hoher Wechselspannung, hoher Gleichspannung
und/oder geringer Gleichspannung, die in jeder beliebigen Kombination installiert
werden können. Für Redundanz und Lastausgleich wird die Verwendung von zwei
Stromversorgungsmodulen empfohlen.
Stromversorgungsmodule können wahlweise mit einer Reihenklemme mit
Schraubanschluss oder mit einer europäischen Reihenklemme (Euroblock) bestückt
werden. Die Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben
und Druckplatten installiert, wofür Blankdrahtverbindungen oder Crimp-Kabelschuhe
in Frage kommen.
Informationen zum Installieren oder Entfernen eines Stromversorgungsmoduls
finden Sie unter
30)".
Stromschlaggefahr – Lebensgefahr oder Gefahr schwerer Personenschäden.
Das Gerät kann mit zwei Stromversorgungsmodulen bestückt werden, die an
separate Spannungsquellen angeschlossen werden können. Vergewissern Sie
sich, dass alle Spannungsquellen abgeschaltet sind, bevor Sie die Klemmen der
Stromversorgungsmodule warten.
•
12
1 2 3
Schließerkontakt
Massekontakt
Öffnerkontakt
Verdrahten des fehlersicheren Alarmrelais
"Installieren/Entfernen von Stromversorgungsmodulen (Seite
GEFAHR
NOTICE
In einer Anordnung mit einem Stromversorgungsmodul mit einer hohen
Wechselspannung/Gleichspannung und einer niedrigen Gleichspannung
(24/48 V) ist die Position der AC/DC-Netzteile nicht steckplatzabhängig. Jeder
RUGGEDCOM RX1510
Montagehandbuch, 04/2022, C79000-G8900-1055-22
