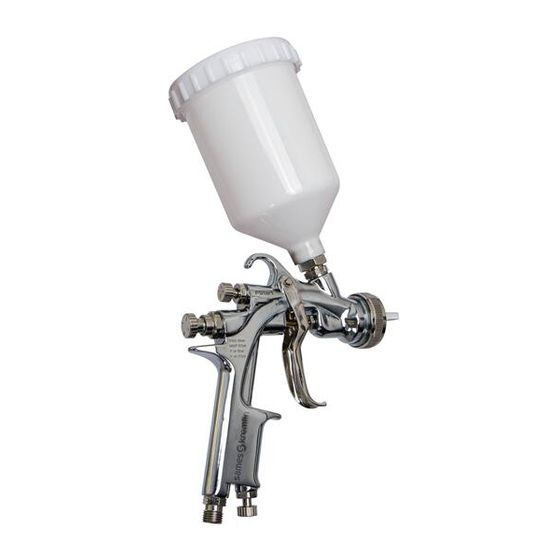

135756113 Spritzpistole FStart G HVLP-13-Mva
135756115 Spritzpistole FStart G HVLP-15-Mva
135756118 Spritzpistole FStart G HVLP-18-Mva
135756122 Spritzpistole FStart G HVLP-22-Mva
Übersetzung Der Original Betriebsanleitung - Index B
FStart
mit Fließbecher
135756213 Spritzpistole FStart G CONV-13-Lva
135756215 Spritzpistole FStart G CONV-15-Lva
135756218 Spritzpistole FStart G CONV-18-Lva
135756222 Spritzpistole FStart G CONV-22-Lva
II 2G Ex h IIB T6 Gb X
582119110-DE
SAMES KREMLIN SAS
13 Chemin de Malacher
38240 Meylan
Tél.: 33 (0)4 76 41 60 60
www.sames-kremlin.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sames Kremlin FSTART G CONV Serie
Inhaltszusammenfassung für Sames Kremlin FSTART G CONV Serie

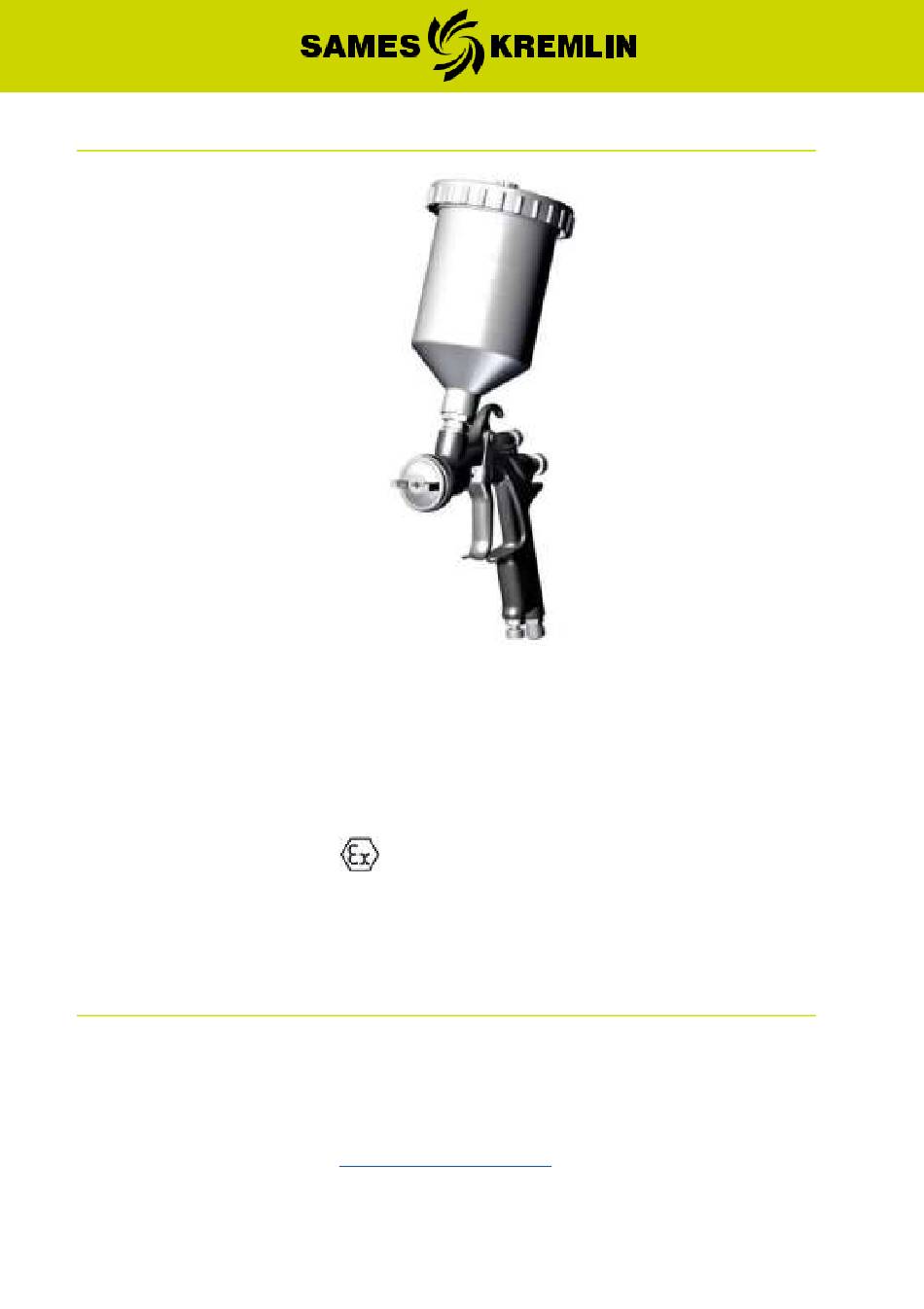

- Seite 1 135756122 Spritzpistole FStart G HVLP-22-Mva 135756222 Spritzpistole FStart G CONV-22-Lva II 2G Ex h IIB T6 Gb X Übersetzung Der Original Betriebsanleitung - Index B 582119110-DE SAMES KREMLIN SAS 13 Chemin de Malacher 38240 Meylan Tél.: 33 (0)4 76 41 60 60 www.sames-kremlin.com...
-
Seite 2: Inhaltsverzeichnis
Die Weitergabe oder Vervielfältigung dieses Dokuments, in welcher Form auch immer, sowie jegliche Nutzung oder Weitergabe seines Inhalts sind verboten, mit Ausnahme einer ausdrücklichen schriftlichen Genehmigung von SAMES KREMLIN. Die in diesem Dokument enthaltenen Beschreibungen und Merkmale können ohne vorherige Ankündigung geändert werden. -
Seite 3: Sicherheit
Sicherheit • Das von Ihnen erworbene Gerät ist ausschließlich für den professionellen Gebrauch bestimmt. Es darf nur für seinen vorgesehenen Zweck verwendet werden. Voraussetzungen • Bitte lesen Sie die jeweiligen Empfehlungen : in den technischen Beschreibungen der einzelnen Geräte. auf den Typenschildern der Geräte. •... - Seite 4 Einatmen, erkennen und vermeiden. • Was die Materialien und Lacke (flüssig oder pulverförmig) angeht, die für seine Geräte verwendet werden, kann SAMES KREMLIN nicht für direkte oder indirekte materielle Schäden, die bei der Verwendung verursacht werden, für eine Unverträglichkeit der in Kontakt stehenden Materialien, für die inhärenten Gefahren für das Personal und die Umwelt,...
- Seite 5 • Um den Aufbau elektrostatischer Ladung zu verhindern, die in einer entflammbaren und explosionsgefährdeten Umgebung einen elektrischen Lichtbogen erzeugen könnten, grundsätzlich erforderlich, dass alle Komponenten des Systems geerdet sind. • Die Spritzpistole muss durch den Luft- oder Materialschlauch „geerdet“ sein. •...
- Seite 6 SAMES KREMLIN übernimmt keinerlei Haftung für körperliche Schäden am Gerät sowie für Pannen und / oder Beschädigungen, die sich durch Änderungen an dem Gerät ergeben. Durch den Nutzer vorgenommene und von SAMES KREMLIN nicht zugelassene Änderungen führen zum Verlust der Zertifizierung.
-
Seite 7: Erklärung
• Umgebungsgefahren müssen wie folgt begrenzt werden: Durchschnittliche Betriebstemperatur der Geräte berücksichtigen: sie muss mindestens 5°C unterhalb des Flammpunkts des verwendeten Materials und innerhalb eines Temperaturbereichs von 0 bis 40°C liegen. Die Belüftung des Arbeitsbereichs durch Schlagbelüftung und Versorgung mit Reinluft muss während der Nutzung oder Reinigung des Geräts in Betrieb sein. - Seite 8 Beschreibung Marke des Herstellers SAMES KREMLIN-Logo Pistolenmodell FStart mit Fließbecher CE: Europäische Konformität : Verwendung in explosionsgefährdetem Bereich II: Gruppe II 2: Kategorie 2 Oberflächenmaterial für Bereiche, in denen sich im II 2 G Normalbetrieb gelegentlich eine explosionsfähige Atmosphäre durch Gase, Dämpfe oder Nebel bilden kann.
-
Seite 9: Technische Daten
Technische Daten FSTART G CONV FSTART G HVLP Mit Fließbecher Maximaler Luftversorgungsdruck 6 bar (Leitung) Maximaler Materialversor- 6 bar gungsdruck Luftdurchsatz 23,3m3/h 20,4m3/h Druck am Griffstück 3 bar 2,2 bar Gewicht mit Becher 548 g 546 g 410 g 408 g Gewicht ohne Becher Geräuschpegel 84 dBa... -
Seite 10: Bestandteile Fstart G
Bestandteile FStart G Pistolenhäuse Aluminiumdruckguss, verchromt Kopf Anodisiertes Aluminium, farblos Düse EDELSTAHL Einspritznadel EDELSTAHL Ansaugbecher Kunststoff Luft- und Materialanschlüsse Pistole Aufbauelemente der Pistole (je Luft- und Materialversorgung nach Modell) Luftschlauch (antistatisch) HVLP: Innendurchmesser mind. 8 Luft Stecker 1/4 NPS mm (bei 7,5 m Länge) CONV: ... -
Seite 11: Aufbau
Bereich oder Zone (Z2): Lackierkabi Der in diesem Plan angegebene Abstand von 1 Meter dient lediglich der Orientierung, SAMES KREMLIN übernimmt hierfür keinerlei Haftung. Die genaue Abgrenzung der Zonen liegt in der ausdrücklichen Verantwortung des Benutzers und hängt verwendeten Materialien, Geräteumgebung... -
Seite 12: Aufbauplan - Lufteinstellung Am Pistolengriff, Mit Oder Ohne Manometer
Dieser Abstand von 1 Meter kann also geändert werden, wenn der Benutzer dies nach Analyse für erforderlich hält. Pistole mit einem antstatischen Schlauch an einen Luftminderer anschließen, der mindestens 3 bar liefern kann. Materialanschluss der Pistole mit Hilfe eines Materialschlauschs an die Pumpe anschließen. -
Seite 13: Inbetriebnahme
Inbetriebnahme Kopf auf die Pistole montieren, dabei in die gewünschte Strahlrichtung bringen. Lufteinspritznadeln vollständig öffnen. Materialnadel vollständig öffnen kein Anschlag. Luftschlauch anschließen. Becher anbringen. Abzug betätigen und sicherstellen, dass die Luft ordnungsgemäß zirkuliert. Einstellungen Diese Profi-Spritzpistole bietet 3 Einstellungen: Sprühfeinheit ... -
Seite 14: Anwendung
10 Anwendung Pistole vor dem Montieren des Kopfes senkrecht halten, um den Kopf vor dem Festziehen des Kopfringes richtig zu positionieren. Richtige Position Falsche position Pistole immer senkrecht zur zu beschichtenden Oberfläche halten. Nicht nur mit dem Handgelenk arbeiten. Falsche Position ... -
Seite 15: Montage - Demontage
Jährlich Luftventil austauschen. Vor dem Wiedereinbau zusammen mit der Feder schmieren. Pistole auseinanderbauen. Teile reinigen. Sämtliche Dichtungen und beschädigte Teile austauschen. Vor dem Wiedereinbau schmieren (siehe Dichtungsbeutel, Wartungsset). Hinweis: Die Angaben zur Wartungshäufigkeit dienen lediglich der Orientierung. Sie müssen für jede Anlage je nach Material, Arbeitsrhythmus, und Betriebsdruck vom Wartungsdienst des Nutzers angepasst werden. -
Seite 16: Störungsbeseitigung
14 Störungsbeseitigung Dieser Fehler ist auf den Kopf zurückzuführen: Ring leicht aufdrehen und Kopf um eine halbe Drehung drehen; falls dieser Fehler nicht in umgekehrter Form auftritt, ist eines der seitlichen Entlüftungslöcher verstopft oder verformt. Nierenförmiger Strahl Pistolenkopf Lösungsmittel reinigen Entlüftungslöcher mit Druckluftstrahl reinigen. - Seite 17 Fehler Ursache Abhilfe Druck an der Pumpe Es kommt kein Material Düse ist teilweise oder abschalten. mehr aus der Pistole ganz verstopft Schläuche ordnungsgemäß dekomprimieren. Düse ausbauen und mit Lösungsmittel und einer Bürste reinigen. Zustand der Dichtung prüfen.
-
Seite 18: Artikelnummern Fstart Druckeinspeisung / Saugbecher
15 Artikelnummern FStart Druckeinspeisung / Saugbecher Zuweisungsprinzip FStart HVLP = Gravity – Schwerkraft HVLP (High volume, Low pressure) - (Hohes Volumen, niedriger Druck) Düsengröße: Aircap materialAircap material CONV 12 : 1.2 mm (Konventionell) 13 : 1.3 mm 15 : 1.5 mm Kopf FStart G HVLP-13 22-Mva ... -
Seite 19: Einzelteile Zerstäuber - Artikelnummern
15.1 Einzelteile Zerstäuber – Artikelnummern 132756110 Kopf FStart G HVLP-13 22-Mva 131756113 Düse + Nadel FStart HVLP-13 131756115 Düse + Nadel FStart HVLP-15 131756118 Düse + Nadel FStart HVLP-18 131756122 Düse + Nadel FStart HVLP-22 Zerstäuber 132756210 Kopf FStart G CONV-13 18-Lva FStart mit Fließbecher 131756213... -
Seite 20: Wartungsset 129.756.901
16 Wartungsset 129.756.901 16.1 Markierungen... -
Seite 21: Nomenklatur Und Wartungsset Fstart G (Ersatzteile)
Wartungsset FStart G 129.756.901 bestehend aus: Nadelpackung 129.756.903 Abzug-Luftnadel-Baugruppe 129.756.906 Reparatursatz Materialmengenregulierung 129.756.904 16.2 Nomenklatur und Wartungsset FStart G (Ersatzteile) Markierungen Bezeichnung Menge Im Wartungsset enthalten 129.756.901 Patronendichtung 129.756.903 Dichtungspackung Nadelpackung Schraube der Nadelpackung Rundclip Abzugsachse 129.756.905 Abzug Abzug-Luftnadel- Baugruppe Luftregulierungsnadel Luftverteilungsnadel Feder... -
Seite 22: Abmessungen Fstart Mit Fließbecher
Notwendiges Zubehör für die Montage / Demontage Bezeichnung Abbildung Schlüssel im Lieferumfang von FStart mit Fließbecher enthalten 17 Abmessungen FStart mit Fließbecher... -
Seite 23: Garantie
18 Garantie SAMES KREMLIN gewährt eine vertragliche Garantie für einen Zeitraum von zwölf (12) Monaten ab dem Datum der Bereitstellung für den Kunden, unter der Voraussetzung, dass diesem technischen Handbuch angegebenen Nutzungsbedingungen eingehalten werden. Für die Geltendmachung muss die fragliche Betriebsstörung genau und in schriftlicher Form im Garantieantrag definiert werden. - Seite 24 SAMES KREMLIN, nonché le normative nazionali e/o SAMES KREMLIN y a la normativa nacional y/o local, preconizações de SAMES KREMLIN, bem como com locali, outros regulamentos nacionais e/ou locais aplicáveis,...
