Inhaltsverzeichnis
Verwandte Anleitungen für Dorr Ultra 48 LED
Inhaltszusammenfassung für Dorr Ultra 48 LED

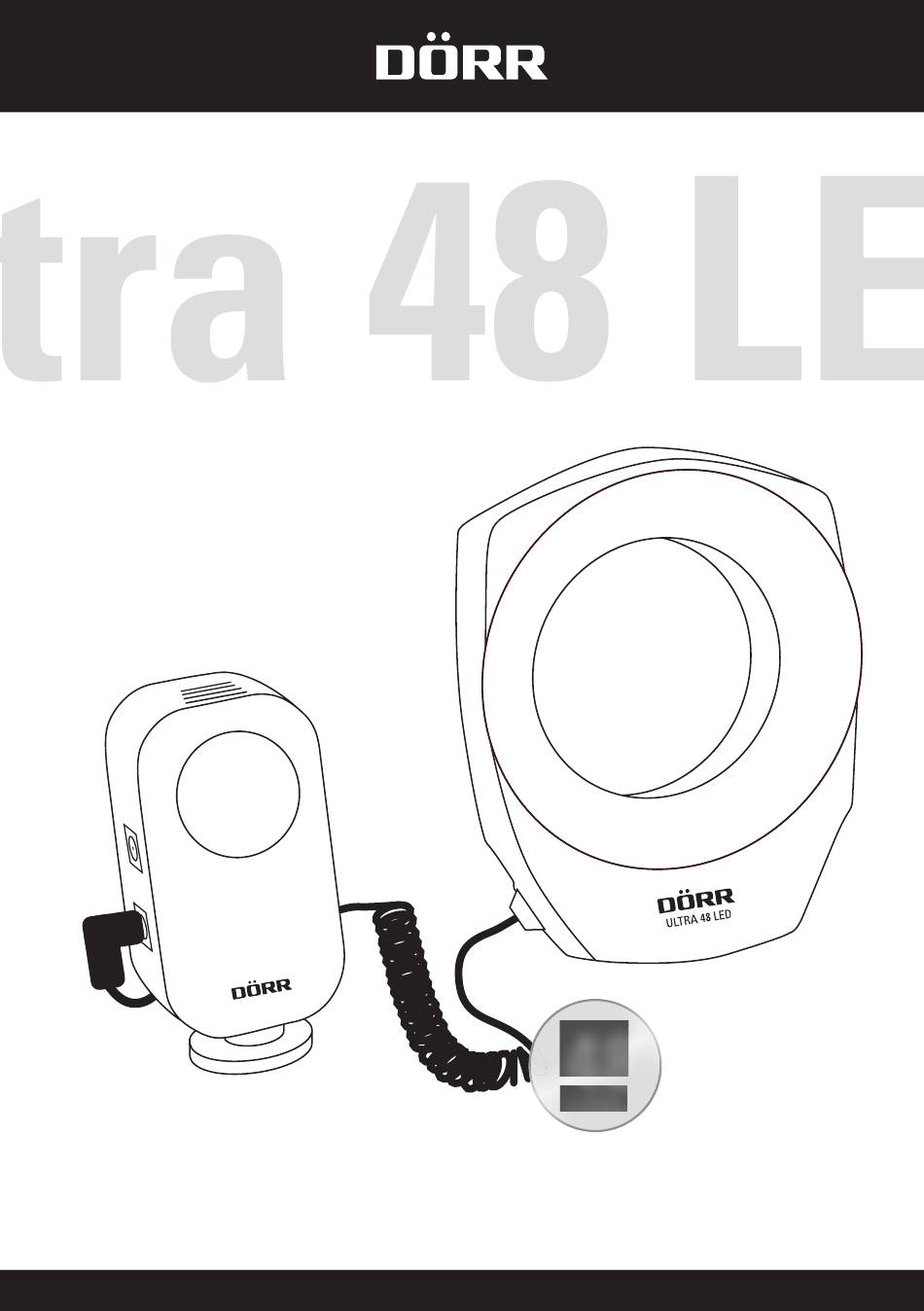

- Seite 1 Ultra 48 LED Macro Ringlicht Macro Ring Light BEDIENUNGSANLEITUNG INSTRUCTION MANUAL NOTICE D‘UTILISATION MANUAL DE INSTRUCCIONES MANUALE D‘ISTRUZIONI 48 48 48 LEDs LEDs LEDs www.doerrfoto.de...
-
Seite 2: Ultra 48 Led Ringlicht Mit Blitz
BEDIENUNGSANLEITUNG Ultra 48 LED Ringlicht mit Blitz VIELEN DANK, dass Sie sich für ein Qualitätsprodukt aus dem Hause DÖRR entschieden haben. Bitte lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch. Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie diesen diese Anleitung zur Verfügung. -
Seite 3: Produktbeschreibung

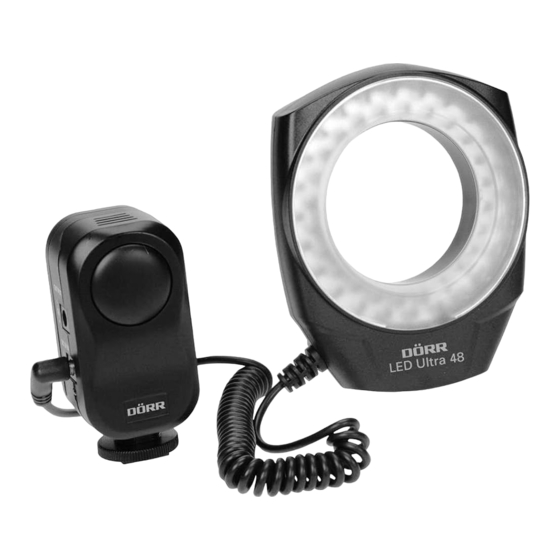

Akkus dürfen nicht im Hausmüll entsorgt werden (siehe auch Kapitel "Batterie/Akku Entsorgung"). PRODUKTBESCHREIBUNG Das Ultra 48 LED Macro Ringlicht wurde speziell für Digitalkameras entwickelt. Es sorgt für eine schattenfreie Ausleuchtung im Makro- und Nahbereich. Dank Dauerlicht können Refl exionen im Motiv erkannt und durch Positionsänderung entfernt werden. -
Seite 4: Teilebeschreibung
TEILEBESCHREIBUNG LED Ringlicht Hauptschalter Spiralkabel Ringlicht = Aus, = Betrieb mit Netzteil, Schalter für LEDs = Batteriebetrieb Haupteinheit Blitzschuh mit Feststellschraube Anschlussbuchse Ringlicht Batteriefach/Batteriefachdeckel Anschlussbuchse Netzteil Anschlussringe Kontrollleuchte Netzteil INBETRIEBNAHME Verbinden Sie das Spiralkabel (2) mit der Anschlussbuchse (5) an der Haupteinheit. Einlegen der Batterien Das LED Ringlicht kann mit 2 Mignon 1,5V Batterien Typ AA oder mit aufl... -
Seite 5: Bedienung
Hinweis: Bei eingestecktem Netzteil in der Haupteinheit wird die Energieversorgung über Batterien automatisch gestoppt, auch wenn • sich das Gerät im Batteriemodus befindet. Bitte entfernen Sie die Batterien, wenn Sie die Ringleuchte mit dem Netzgerät betreiben. • Anbringen an der Kamera Haupteinheit Schieben Sie zunächst den Blitzschuh der Haupteinheit (9) auf den Blitzschuh Ihrer Kamera und schrauben Sie die Feststell- schraube nach unten fest. -
Seite 6: Reinigung Und Aufbewahrung
Kameraeinstellungen Weißabgleich: Stellen Sie den Weißabgleich (WB) Ihrer Kamera auf Automatik. Für eine möglichst präzise Einstellung führen • Sie eine manuelle Weißabgleichsmessung durch (PRE). Belichtung: Im Makro- und Nahbereich ist es sinnvoll die Blende manuell vorzuwählen. Damit können Sie selber den Schärfe- •... -
Seite 7: Batterie/Akku Entsorgung
BATTERIE/AKKU ENTSORGUNG Batterien sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. Dieses Symbol weist darauf hin, dass leere Batterien oder Akkus, die sich nicht mehr aufl aden lassen, nicht im Hausmüll entsorgt werden dürfen. Möglicherweise enthalten Altbatterien Schadsto e, die Schaden an Gesundheit und Umwelt verursachen können. Sie sind zur Rückgabe gebrauchter Batterien als Endverbraucher gesetzlich verpfl... -
Seite 8: Safety Hints
INSTRUCTION MANUAL Ultra 48 LED Ring Light with Flash THANK YOU for choosing this DÖRR quality product. Please read the instruction manual and safety hints carefully before fi rst use. Keep this instruction manual together with the device for future use. If other people use this device, make this instruction manual available. This instruction manual is part of the device and must be supplied with the device in case of sale. -
Seite 9: Product Description
PRODUCT DESCRIPTION The DÖRR Ultra 48 LED Ring Light is especially designed for the use with digital cameras. It ensures shadow free illumination for close-up and macro shots. The permanent light allows you to recognize refl ections and, if necessary to change the position of your object or your camera. - Seite 10 NOMENCLATURE LED ring light Main switch Spiral cable ring light = operation with AC adapter, Switch for LEDs = operation with batteries Control unit Hot shoe with locking screw Connection socket ring light Battery compartment/battery Connection socket AC adapter compartment cover LED indicator Adapter rings AC adapter...
- Seite 11 Note: When the AC adapter is plugged into the control unit, the power supply by the batteries is interrupted automatically, even • when the on/off switch is in position Remove the batteries, when using the ring light with AC adapter. •...
-
Seite 12: Cleaning And Storage
Camera Settings White Balance: Set your camera to auto white balance mode (AWB). If a more accurate setting is required you can do a manual • white balance metering (PRE). Exposure: For macro and close-up shots we recommend to select the aperture manually in order to keep control of the depth •... -
Seite 13: Weee Information
DISPOSAL OF BATTERIES/ACCUMULATORS Batteries are marked with the symbol of a crossed out bin. This symbol indicates that empty batteries or accumula- tors which can no longer be charged, should not be disposed of with household waste. Waste batteries may contain harmful substances that can cause damage to health and to the environment. -
Seite 14: Consignes De Securité
NOTICE D’UTILISATION Ultra 48 LED Macro Eclairage Circulaire NOUS VOUS REMERCIONS d’avoir choisi un produit de qualité de la société DÖRR. Afi n d’apprécier pleinement cet appareil et de profi ter au mieux de ses fonctions, nous vous recommandons de lire soigneu- sement les instructions et les consignes de sécurité... -
Seite 15: Description Du Produit
REMARQUES DE PRÉVENTION POUR PILES/ACCUMULATEURS Utiliser toujours piles/accumulateurs haut de gamme. Insérer les piles du même type en veillant à respecter le sens des pola- rités (+/-). Veillez à ne pas insérer des piles ou des batteries rechargeables de di érents types et veuillez remplacer toutes les piles/batteries à... -
Seite 16: Mise En Service
NOMENCLATURE Eclairage circulaire LED Interrupteur principal Câble spiralé = arrêt, = utilisation avec bloc Interrupteur LEDs d’alimentation, = utilisation avec Unité centrale des piles Douille de l’éclairage circulaire LED Sabot de fl ash avec vis de fi xation Compartiment piles/couvercle du compar- Douille du bloc d’alimentation timent piles Voyant de contrôle... - Seite 17 Information: L'alimentation électrique par piles ou batteries est automatiquement stoppée lorsque la fiche d'alimentation électrique est • connectée à l'unité centrale. Veuillez retirer les piles ou batteries de l'éclairage circulaire lorsque vous utilisez l'appareil avec le bloc d'alimentation. • Montage sur l'appareil photo Unité...
-
Seite 18: Nettoyage Et Rangement
Réglages de l‘appareil photo Contraste blanc: Positionnez le contraste blanc (WB) de votre appareil photo sur "automatique". Pour obtenir le réglage le plus • précis possible, effectuez une mesure manuelle du contraste blanc (PRE). Exposition: En macro ou en très gros plans, il est conseillé d‘effectuer un préréglage manuel de la focale. Vous pourrez ainsi •... - Seite 19 GESTION DES DÉCHETS DE PILES ET D'ACCUMULATEURS Les piles sont marquées avec un symbole d’une poubelle barrée. Ce symbole indique que les piles et batteries re- chargeables usagées ne doivent pas être traitées comme de simples déchets ménagers. Les piles et batteries peu- vent contenir des substances dangereuses qui ont des conséquences négatives sur l’environnement et sur la santé...
-
Seite 20: Instrucciones De Seguridad
MANUAL DE INSTRUCCIONES Ultra 48 Anillo de Luz Macro LED GRACIAS por adquirir un producto de calidad de la casa DÖRR. Le rogamos que lea las instrucciones y las instrucciones de seguridad detenidamente antes de utilizarlo por la primera vez para que pueda apreciar el aparato en toda su plenitud y disfrutar de todas sus funciones. -
Seite 21: Descripción Del Producto
INSTRUCCIONES DE ADVERTENCIA PARA PILAS Y ACUMULADORES Utilice siempre pilas de marca. Coloque pilas del mismo tipo, asegúrese de la polaridad correcta (+/-). Asegúrese de no insertar pilas o baterías recargables de tipos distintos y quisiera Usted cambiar todas las pilas/baterías recargables al mismo tiempo. Asegúrese que las pilas usadas no sean mezcladas con pilas nuevas. -
Seite 22: Puesta En Marcha
NOMENCLATURA Anillo de luz LED Interruptor principal Cable en espiral = apagar, = para operación con Botón LEDs adaptador AC, = para operación con Unidad de control central pilas Toma de salida del anillo de luz Zapata con tornillo de sujeción Toma de salida del adaptador Compartimiento de pilas/ LED roja... - Seite 23 Nota: Cuando se conecta el adaptador AC en la unidad de control, el flujo de corriente de las pilas se interrumpe automáticamente • aunque el interruptor principal esté en la posición Extraiga las pilas cuando utilice el anillo de luz con el adaptador AC. •...
-
Seite 24: Limpieza Y Almacenamiento
Ajustes de la cámara Balance de blancos: elija modo automático de balance de blancos (AWB). Si necesita un ajuste más exacto, puede realizar una • medición manual del ajuste de blancos (PRE). Exposición: para fotografías de primeros planos y macro, le recomendamos seleccionar la apertura manualmente para tener •... - Seite 25 GESTIÓN DE PILAS/ACUMULADORES USADAS Las pilas y baterías están marcadas con un cubo de basura tachado. Este símbolo indica que las pilas descargadas y baterías recargables en fi nal de su vida útil no pueden ser tratadas como residuos domésticos normales. Las pilas y baterías pueden contener substancias peligrosas que tienen consecuencias negativas para el medio ambiente y para la salud humana.
-
Seite 26: It Manuale D'istruzioni
MANUALE D'ISTRUZIONI Ultra 48 LED Luce Macro Anulare GRAZIE per aver scelto questo prodotto di qualità DÖRR. Si prega di leggere il manuale di istruzioni e i suggerimenti sulla sicurezza accuratamente prima dell'uso. Conservare il manuale di istruzioni insieme con il dispositivo per un uso futuro. Se altre persone usano questo dispositivo, fa si che questo manuale di istruzioni sia disponibile. -
Seite 27: Descrizione Del Prodotto
DESCRIZIONE DEL PRODOTTO Il DÖRR Ultra 48 LED Luce Macro Anulare è stata progettata per l’utilizzo con fotocamere digitali. Garantisce una illuminazione senza ombra per riprese ravvicinate e macrofotografi a. La luce fi ssa vi permetti di controllare i rifl essi e all’occorrenza di cam- biare la posizione del soggetto o della fotocamera. - Seite 28 NOMENCLATURA LED Luce anulare Interruttore principale Cavo a spirale = per l’uso con adattatore AC, Interruttore per LED = per l'uso con batterie Unita di controllo Contatto caldo con vite di fi ssaggio Presa di uscita della luce LED anulare Vano batteria/Coperchio del vano batterie Anelli adattatori Presa di uscita dell’adattatore...
- Seite 29 Nota bene: Quando l’adattatore AC è attaccato nell’unità di controllo, l’alimentazione delle batterie viene interrotta automaticamente, • anche quando l’interruttore principale è in posizione Rimuovere le batterie quando usate la luce anulare con l’adattatore AC. • Operazioni con adattatore AC Unità...
-
Seite 30: Pulizia E Deposito
Settaggio della fotocamera Bilanciamento del bianco: Impostate la vostra fotocamera sulla modalità di bilanciamento automatico del bianco (AWB). Se • necessitate di un settaggio più accurato potete impostare manualmente il bilanciamento del bianco (PRE). Esposizione: per foto ravvicinate e macro, è consigliabile selezionare l’apertura manuale per potere mantenere il controllo •... - Seite 31 SMALTIMENTO DI BATTERIE/ACCUMULATORI Le batterie sono contrassegnati con il simbolo di un bidone barrato. Questo simbolo indica che le batterie e gli accu- mulatori che non possano più essere ricaricate o utilizzate, non devono essere smaltiti insieme ai rifi uti domestici. Le batterie possono contenere sostanze nocive che possono causare danni alla salute e all'ambiente.
- Seite 32 DÖRR GmbH · Messerschmittstr. 1 · D-89231 Neu-Ulm · Fon: +49 731 97037-0 · Fax: +49 731 97037-37 · info@doerrfoto.de www.doerrfoto.de...
