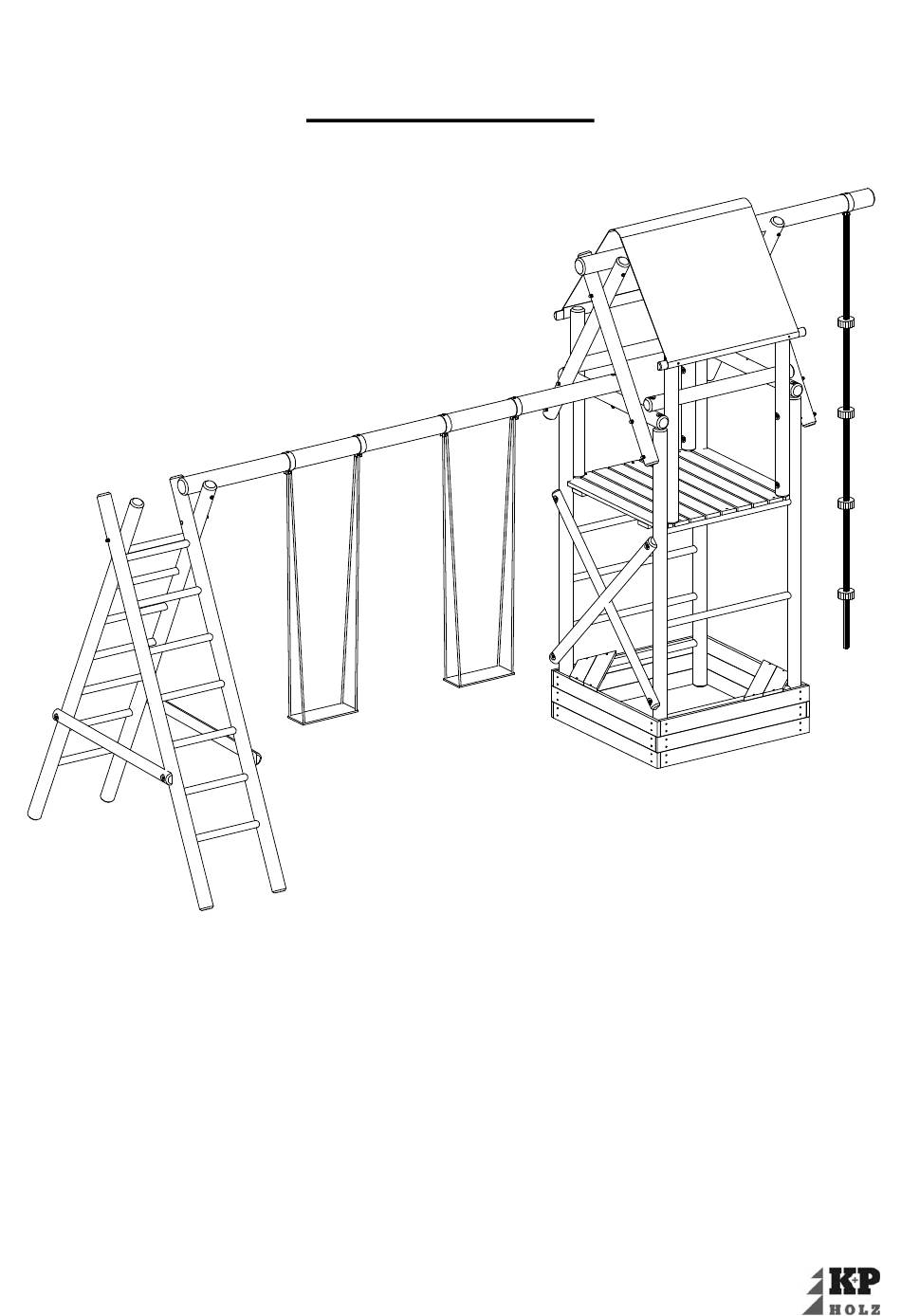

- Seite 1 Kinderspielanlage mit Doppelkletterschaukel Michel Art.-Nr. 67104 Montageanleitung Kinderspielanlage mit Doppelkletterschaukel Michel Art.-Nr. 67104 EAN-Nr. 5900236671041 Technische Änderungen vorbehalten 2010-1...
-
Seite 2: Empfang Und Kontrolle Bei Anlieferung
Kinderspielanlage mit Doppelkletterschaukel Michel Art.-Nr. 67104 Wir freuen uns, dass Sie sich für unsere Kinderspielanlage entschieden haben. Um Ihnen die Montage zu erleichtern, sollten Sie die nachfolgende Aufbauanleitung vor Montagebeginn komplett durchlesen. Empfang und Kontrolle bei Anlieferung: Bitte vergessen Sie bei der Anlieferung Ihres Montagesatzes NICHT, folgende Punkte zu kontrollieren: ... - Seite 3 Kinderspielanlage mit Doppelkletterschaukel Michel Art.-Nr. 67104 Allgemeine Hinweise Bitte beachten Sie bei der Auswahl des Standortes für die Kinderspielanlage folgende Punkte: Das Aufstellen auf harten Oberflächen wie Asphalt oder Beton ist verboten Als optimalen Standort empfehlen wir eine Rasenfläche ...
- Seite 4 Kinderspielanlage mit Doppelkletterschaukel Michel Art.-Nr. 67104 Damit Ihr Spielgerät sicher und standfest montiert werden kann, ist zuerst ein Punktfundament zu errichten. Nachfolgend stellen wir zwei unterschiedliche Möglichkeiten vor. Fundament A L-Anker Schlossschraube L-Anker und Befestigungsmaterial sind nicht im Lieferumfang enthalten.
- Seite 5 Kinderspielanlage mit Doppelkletterschaukel Michel Art.-Nr. 67104 Montage 2010-1...
- Seite 6 Kinderspielanlage mit Doppelkletterschaukel Michel Art.-Nr. 67104 Beginnen Sie mit der Montage der Sandkastenbretter (3). Diese werden am Leiterteil (1) und am Seitenteil (2) mit den Holzschrauben (A) befestigt. Stellen Sie nun das Leiterteil und das Seitenteil senkrecht auf und überprüfen mit einer Wasserwaage das Lot der Teile zueinander bevor Sie die verbleibenden Sandkastenbretter sowie die vormontierten Sandkastensitze (4) wie auf der Zeichnung zu sehen befestigen.
- Seite 7 Kinderspielanlage mit Doppelkletterschaukel Michel Art.-Nr. 67104 Achtung: Bei den nachfolgend aufgezeigten Arbeitsschritten muss unbedingt bedacht werden, dass die einzelnen Elemente zuerst nur locker miteinander verbunden werden. Erst nachdem die Elemente lose verbaut sind, werden die Schrauben nacheinander enger gezogen und erst zum Schluss festgezogen werden.
- Seite 8 Kinderspielanlage mit Doppelkletterschaukel Michel Art.-Nr. 67104 Ziehen Sie die Halbhölzer (12) durch die Laschen der Dachplane (G) und verschrauben das Dach mit insgesamt 4 Holzschrauben (A) an die Rundhölzer (11). Montage Schaukelteil Nach der Montage des Spielturmes wird das Schaukelteil montiert und aufgestellt.
- Seite 9 Kinderspielanlage mit Doppelkletterschaukel Michel Art.-Nr. 67104 Legen Sie jetzt den Schaukelbalken mit den Schaukelschellen mittig auf den Handlauf (6) und befestigen ihn mit der Schlossschraube (L). Der Schaukelbalken sollte innen bündig mit dem Handlauf abschließen. Nun werden die Schaukelschellen (H) auf den Schaukelbalken aufgereiht und mittig am Schaukelbalken ausgerichtet, wobei der Abstand zwischen den Schaukelschellen ca.
- Seite 10 Kinderspielanlage mit Doppelkletterschaukel Michel Art.-Nr. 67104 Stückliste Kinderspielanlage 2010-1 Art.-Nr. : 67104 mit Doppelkletterschaukel Michel Bezeichnung Abmessung in mm Pos. Stück Leiter mit 5 Sprossen (vormontiert) Ø 80 x 1000 x 2000 Seitenteil mit 3 Sprossen (vormontiert) Ø 80 x 1000 x 2000...
