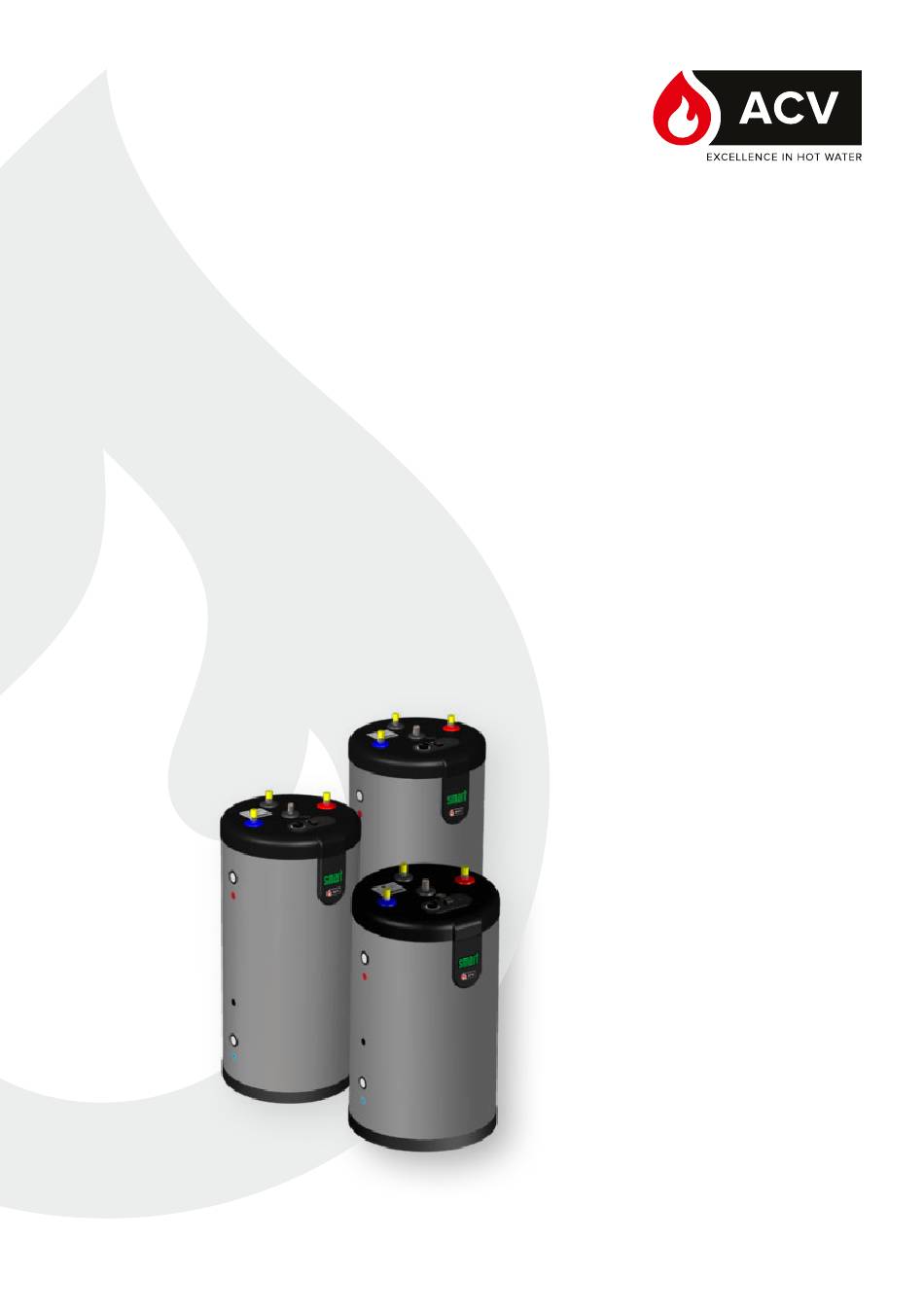

- Seite 1 Smart Green 130 - 160 - 210 Installation, Bedienung Wartung Anleitung für den Installateur und den Anwender A1007849 - 661Y3000 • C...
-
Seite 2: Inhaltsverzeichnis
Inhaltverzeichnis ALLGEMEINE EMPFEHLUNGEN ..............4 PRODUKTINFORMATIONEN .................5 Energieeffizienzlabel ...........................5 Typenschild ..............................6 GERÄTEBESCHREIBUNG ................7 Modelle - Smart 130 - 160 - 210 Green ....................7 TECHNISCHE DATEN ..................8 Elektrische Anschlüsse ........................10 Leistung ............................... 11 Sicherheitshinweise ........................... 13 INSTALLATION ....................14 Verpackung .............................. 14 Werkzeuge .............................. - Seite 3 Inhaltverzeichnis WARTUNG ...................... 21 Regelmässige Kontrolle durch den Anlagenbetreiber ..........21 Jährliche Wartung ..........................21 Entleerung ..............................22 Das System wieder in Betrieb nehmen ................22 Smart Green: A1007849 - 661Y3000 • C...
-
Seite 4: Allgemeine Empfehlungen
Typenschild angegeben sind, müssen ACV im Falle einer Beanstandung vorgelegt werden! Andernfalls wird die Beanstandung nichtig gemacht! • Trotz der strengen Qualitätsnormen von ACV bei der Herstellung, der Kontrolle und dem Transport der Geräte sind Fehler möglich. Bitte melden Sie derartige Fehler unverzüglich dem autorisierten Installateur. -
Seite 5: Produktinformationen
ProduktInformationen ENERGIEEFFIZIENZLABEL Smart Green: A1007849 - 661Y3000 • C... -
Seite 6: Typenschild
ProduktInformationen TYPENSCHILD Smart Green: A1007849 - 661Y3000 • C... -
Seite 7: Modelle - Smart 130 - 160 - 210 Green
Gerätebeschreibung MODELLE - Smart 130 - 160 - 210 Green „Smart Green“ ist ein Standspeicher, welcher in jede Heizungsanlage eingebunden werden kann. „Smart Green“ basieren auf dem Tank-in-Tank System (zwei konzentrische Behälter). Das Energielabel A wird durch eine Hochleistungsisolierung erreicht, welche geringe Stillstandsverluste und hohe Energieeffizienz hat. Obere Abdeckung aus Polypropylen Heizungsrücklauf Innenbehälter, für das Brauchwasser,... -
Seite 8: Abmessungen
Technische Daten Smart Green Abmessungen 1025 1225 1497 1232 Leergewicht 132,5 282,5 Smart Green: A1007849 - 661Y3000 • C... -
Seite 9: Grenzbedingungen Für Den Betrieb
Technische Daten Smart Green Hauptdaten Gesamtvolumen Primärkreislaufsvolumen (Heizung) tastächliches Volumen Heizungsanschluss [F] " Brauchwasseranschluss [M] " Zirkulationsanschluss [F] " Druckabfalls durch den Heizwas- mbar 26,8 26,8 41,6 serwärmer* Heizfläche m² 1,26 1,54 1,94 höchtster Auslegungdruck* Heizwassereingangsleitung* 24,7 32,2 39,2 Heizwasserdurhflussmenge (zum Erreichen der Heizwasserleis- L/sec. -
Seite 10: Elektrische Anschlüsse
Technische Daten ELEKTRISCHE ANSCHLÜSSE Smart Green Hauptanschlüsse Versorgungsspannung Versorgungsfrequenz Max. Absicherung Schaltplan Regelthermostat (60/80°C) Speicherladepumpe [optional] Y/Gr Y/Gr Blau Bk. Schwarz Br. Braun Grau O. Orange W. Weiß Y/Gr. Gelb/Grün Smart Green: A1007849 - 661Y3000 • C... -
Seite 11: Leistung
Technische Daten LEISTUNG Brauchwasserleistung* Smart Green Spitzenleistung bei 45 °C L/10' Spitzenleistung bei 60 °C L/10' Spitzenleistung bei 45 °C L/60' 1156 1560 Spitzenleistung bei 60 °C L/60' Dauerleistung bei 45 °C L/St 1309 Dauerleistung bei 60 °C L/St NL-Zahl *Betriebstemperatur (Primär): 85°C, ΔT: 10°C, T°... -
Seite 12: Sicherheitshinweise
Installation SICHERHEITSHINWEISE Generelle Hinweise • Anschlüsse (elektrisch, hydraulisch) müssen durchgeführt werden Übereinstimmung und entspricht den einschlägigen Normen und Vorschriften. • Wenn die letzte Entnahmestelle sehr weit entfernt vom Speicher ist, installieren Sie eine Brauchwasserzirkulationspumpe, somit wird ein schnelles zapfen von Warmwasser ermöglicht. - Seite 13 Mengen kann es im Speicher zu so genannter Schichtenbildung kommen. Die obere Warmwasserschicht kann dann sehr hohe Temperaturen erreichen. • ACV empfiehlt die Verwendung eines über einen Thermostat geregelten Mischventils, damit die maximale Heißwassertemperatur 60°C nicht übersteigt. • Das für die Waschmaschine, die Geschirrspülmaschine und andere Nutzungen entnommene Wasser kann schwere Verbrühungen verursachen.
-
Seite 14: Installation
Installation VERPACKUNG Alle gelieferten Geräte werden vor Auslieferung getestet und separat verpackt. Inhalt der Verpackung • Ein Speicher Smart Green zur Brauchwassererwärmung. • Eine mehrsprachige Installations-, Bedienungs- und Wartungsanleitung. • Energieeffizienzlabel WERKZEUGE AUFSTELLUNG Bodenstehend Smart Green: A1007849 - 661Y3000 • C... -
Seite 15: Brauchwasseranschluss (Installation An Der Wand)
Hinweise kann zu Schäden an der Installation, Verletzungen oder Tod führen!. • Heißes Wasser kann zu Verbrühungen führen! ACV empfiehlt die Verwendung eines über einen Thermostat geregelten Mischventils, damit die maximale Heißwassertemperatur 60°C nicht übersteigt. Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage •... -
Seite 16: Anschluss
Installation BRAUCHWASSERANSCHLUSS (bodenstehende Installation) Befüllventil 2. Druckminderer 3. Rückschlagventil 4. Ausdehnungsgefäß Brauchwasser 5. Sicherheitsventil 6. Entleerung Zapfstelle 8. Manometer 9. Erdung 10. Absperrventil 11. thermostatisches Mischventil Kaltwasser Heißwasser ANSCHLUSS AN DEN HEIZKREISLAUF (bodenstehende Installation) Befüllventil Primärkreislauf 2. Speicherladepumpe 3. Rückschlagventil 4. -
Seite 17: Inbetriebnahme
Inbetriebnahme SICHERHEITSHINWEISE ZUR BEFÜLLUNG Wichtige Anweisungen für die Personen- und Umweltsicherheit • Der Brauchwasserspeicher muss immer zuerst gefüllt und unter Druck gesetzt werden, bevor der Heizungskreislauf unter Druck gesetzt werden darf. • Verwenden Sie kein Frostschutzmittel für Kraftfahrzeuge. Dieses kann zu schweren Verletzungen, zum Tod oder zur Beschädigung der Räume führen. -
Seite 18: Befüllung
Inbetriebnahme BEFÜLLUNG Wichtige Anweisungen für die ordnungsgemäße Funktion der Anlage • Der Brauchwasserspeicher muss immer zuerst gefüllt und unter Druck gesetzt werden, bevor der Heizungskreislauf unter Druck gesetzt werden darf. BEFÜLLUNG DES BRAUCHWASSERSPEICHERS (Bild 1) Generelle Hinweise • Leiten Sie den Ablass des Sicherheitsventils in den Abfluß. Um den Speicher zu befüllen, muss die höchstgelegene Entnahmestelle (2) geöffnet werden,somit kann die Luft entweichen. - Seite 19 Inbetriebnahme Bild 1 Kaltwasser Heißwasser Bild 2 Smart Green: A1007849 - 661Y3000 • C...
-
Seite 20: Prüfungen Vor Inbetriebnahme
Inbetriebnahme PRÜFUNGEN VOR INBETRIEBNAHME • Stellen Sie sicher, dass die Sicherheitsventile im Brauchwasser- und Heizkreislauf einwandfrei installiert sind und die Abläufe der Anlage an den Abfluss angeschlossen sind. • Stellen Sie sicher, dass der Brauchwasserspeicher und der Heizkreislauf mit Wasser befüllt sind. -
Seite 21: Regelmässige Kontrolle Durch Den Anlagenbetreiber
Wartung REGELMÄSSIGE KONTROLLE DURCH DEN ANLAGENBETREIBER • Prüfen Sie den Druck am Manometer des Heizkreislaufs: Dieser sollte zwischen 0,5 und 1,5 bar liegen. • Führen Sie regelmäßig eine Sichtprüfung der Ventile, der Anschlüsse, der Fühler-Tauch- hülse und des Zubehörs durch, um eventuelle Leckagen und Fehlfunktionen festzustel- len. -
Seite 22: Entleerung
Wartung ENTLEERUNG Wichtige Anweisung für die Personen- und Umweltsicherheit • Das Wasser, welches aus dem Entleerungventil kommt ist sehr heiß und kann zu Verbrühungen führen. Stellen Sie sicher das sich keine Personen im Umkreis befinden! Grundlegende Hinweise für die elektrische Sicherheit •... - Seite 23 Wartung Kaltwasser Bild 3 Heißwasser Bild 4 Smart Green: A1007849 - 661Y3000 • C...
