Nibe F1245PC Benutzerhandbuch

Erdwärmepumpe
Vorschau ausblenden Andere Handbücher für F1245PC:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

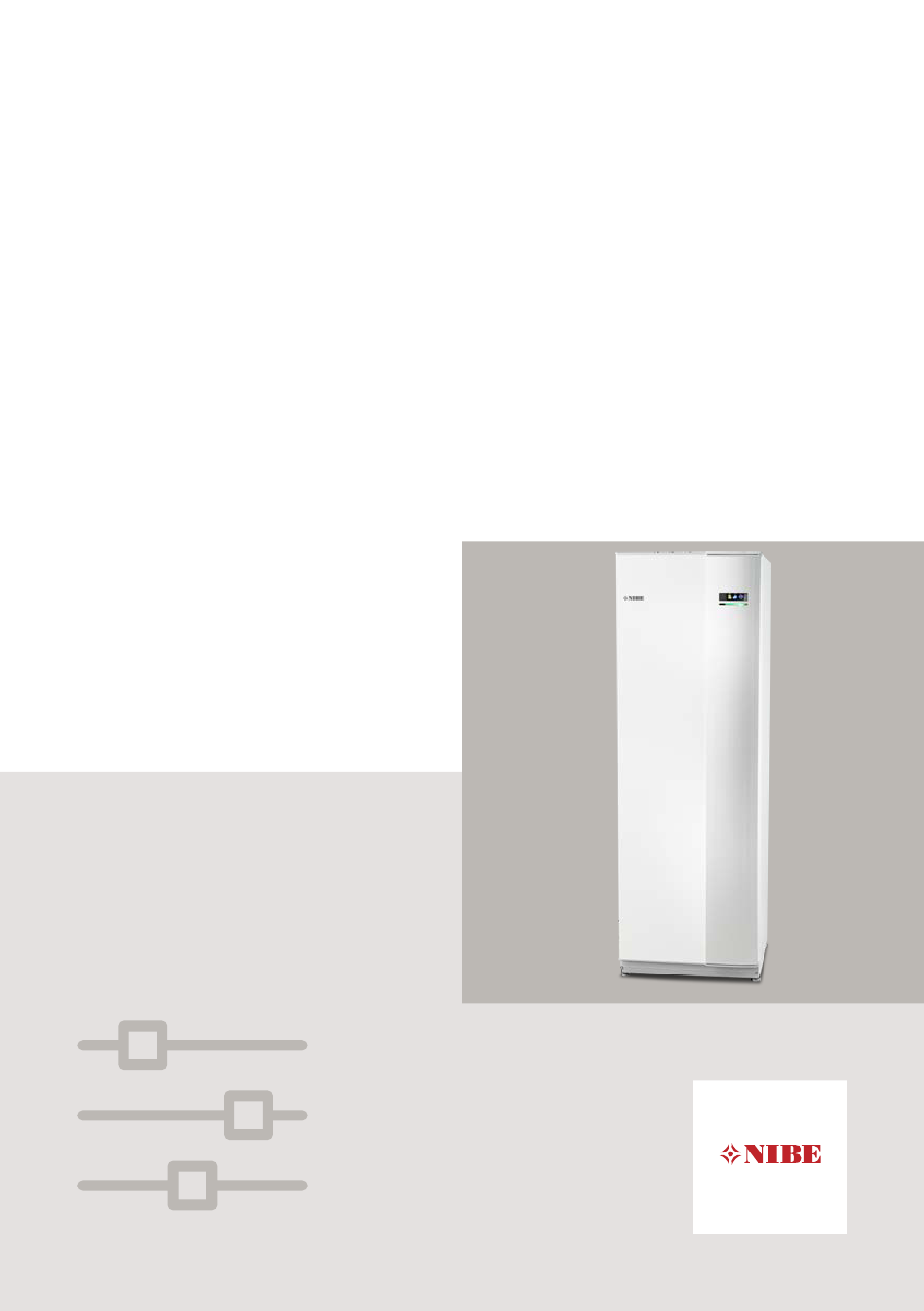

UHB DE 2004-5
231794
Erdwärmepumpe
NIBE F1245PC
BENUTZERHANDBUCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe F1245PC

Inhaltszusammenfassung für Nibe F1245PC

  • Seite 1 UHB DE 2004-5 BENUTZERHANDBUCH 231794 Erdwärmepumpe NIBE F1245PC...

  • Seite 2: Navigation

    Schnellanleitung Navigation OK-Taste (Bestätigung/Auswahl) Zurück-Taste (Zurück/Abbrechen/Beenden) Wählrad (Bewegen/Erhöhen/Verringern) Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vor- nehmen, erfahren Sie auf Seite Innenraumklima einstellen RAUMKLIMA BRAUCHWASSER WÄRMEPUMPE INFO Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangsstellung im Hauptmenü...

  • Seite 3: Inhaltsverzeichnis

    Kennzeichnung Seriennummer F1245PC – Eine ausgezeichnete Wahl 2 Wärmepumpe – das Herzstück des Hauses Funktion der Wärmepumpe Kontakt mit F1245PC Wartung von F1245PC 3 F1245PC – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Wärmepumpe anpassen 4 Komfortstörung Alarmverwaltung...

  • Seite 4: Wichtige Informationen

    1.9.1.1 Heizkurve (Verlauf der Heizkurve) Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im beiliegenden Installateurhandbuch sowie gemäß den geltenden Regeln ausgeführt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen NIBE F1245PC...

  • Seite 5: Sicherheitsinformationen

    Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden. Technische Änderungen vorbehalten! ©NIBE 2020. Starten Sie F1245PC nicht, wenn die Gefahr besteht, dass das Wasser im System gefroren ist. Ein beschädigtes Stromversorgungskabel darf nur von NIBE, dem Servicebeauftragten oder befugtem Personal ausgetauscht werden, um eventuelle Schäden und Risiken...

  • Seite 6: Kennzeichnung

    Klassifizierung des Gehäuses als elektrotechnische Ausrüstung. Gefahr für Personen und Maschinen. Lesen Sie das Benutzerhandbuch. Seriennummer Die Seriennummer ist rechts unten an der Frontabdeckung, im Infomenü (Menü 3.1) und auf dem Typenschild angegeben. Kapitel 1 | Wichtige Informationen NIBE F1245PC...
  • Seite 7 Seriennummer ACHTUNG! Die Seriennummer des Produkts ((14 Stellen) benötigen Sie im Service- und Supportfall. NIBE F1245PC Kapitel 1 | Wichtige Informationen...

  • Seite 8: F1245Pc - Eine Ausgezeichnete Wahl

    Elektroheizpatrone kann ebenso für einen ggf. erforderlichen Reservebe- trieb verwendet werden (mit 6 kW Werkseinstellung). F1245PC ist mit einem Regelgerät für hohen Komfort, gute Wirtschaft- lichkeit und sicheren Betrieb ausgerüstet. Verständliche Informationen über Zustand, Betriebszeit und alle Temperaturen in der Wärmepumpe werden auf dem großzügigen und deutlichen Display angezeigt.

  • Seite 9: Einfache Fehlersuche

    • Einfache Fehlersuche Bei einem Fehler wird dieser im Klartext auf dem Wärmepumpendisplay angezeigt. Außerdem werden auszuführende Maßnahmen beschrieben. NIBE F1245PC Kapitel 1 | Wichtige Informationen...

  • Seite 10: Wärmepumpe - Das Herzstück Des Hauses

    Verdichter Kältemittel Verdampfer -2 ºC -4 ºC 0 ºC -3 ºC Wärmequellenmedium Wärmequelle Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1245PC...

  • Seite 11: Funktion Der Wärmepumpe

    Expansionsventil strömen. Hier wird der Druck gesenkt und das Kälte- mittel nimmt wieder seine ursprüngliche Temperatur an. Das Kältemittel hat nun einen Zyklus durchlaufen. Es wird erneut in den Verdampfer geleitet und der Prozess wiederholt sich. NIBE F1245PC Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 12: Kontakt Mit F1245Pc

    Dort kühlt das Wärmequellenmedium das Wasser des Heizkreises so, dass in der warmen Jahreszeit eine komfortable Kühlung zur Verfügung steht. Kontakt mit F1245PC EXTERNE INFORMATIONEN Wenn die Tür an der Wärmepumpe geschlossen ist, können Sie Informa- tionen über ein Informationsfenster und eine Statuslampe abrufen.

  • Seite 13: Bedienfeld

    F1245PC USB-Anschluss Hinter der Wärmepumpentür befindet sich ein Bedienfeld, das zur Kommunikation mit F1245PC verwendet wird. Das sind Sie: • dient zum Ein- und Ausschalten oder versetzt die Wärmepumpe in den Notbetrieb. • Raumklima und Brauchwasser, sowie Einstellungen der Wärmepumpe an Ihre Wünsche einstellen.

  • Seite 14: Zurück-Taste

    Das Wählrad kann nach rechts oder links gedreht werden. Sie können: • navigiert in Menüs und wechselt zwischen den Optionen. • Werte erhöhen oder verringern. • Seitenwechsel in mehrseitigen Anleitungen (z.B. Hilfetexte und Serviceinfo). Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1245PC...

  • Seite 15: Usb-Anschluss

    Produktbezeichnung verborgen. Der USB-Anschluss wird für eine Softwareaktualisierung genutzt. Rufen Sie nibeuplink.com auf und klicken Sie auf die Registerkarte „Software“, um die aktuelle Software für die Anlage herunterzula- den. NIBE F1245PC Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 16: Menüstruktur

    INFO Menü 3 Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite WÄRMEPUMPE Menü 4 Einstellung von Uhrzeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Seite Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1245PC...

  • Seite 17: Symbole Auf Dem Display

    Dieses Symbol wird am Informationszeichen angezeigt, wenn Menü 3.1 relevante Informationen enthält. Diese beiden Symbole geben Auskunft darüber, ob Verdichter oder Zusatzheizung in F1245PC blockiert sind. Diese können z. B. aufgrund des in Menü 4.2 gewählten Betriebsmodus, bei einer zeitgesteuerten Blockierung in Menü...

  • Seite 18: Steuerung

    Markieren aus und drücken auf die OK-Taste. Daraufhin wird ein neues Fenster mit Untermenüs geöffnet. Wählen Sie eines der Untermenüs durch Markieren aus und drücken Sie die OK-Taste. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1245PC...

  • Seite 19: Alternative Wählen

    Markieren Sie die gewünschten Optionen. Eine Option ist vor- gewählt (weiß). Drücken Sie die OK-Taste, um die gewählte Option zu bestäti- gen. Diese wird daraufhin mit einem grünen Häkchen markiert. NIBE F1245PC Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 20: Wert Einstellen

    Sie das Wählrad nach links, um den Wert zu ver- ringern. Drücken Sie die OK-Taste, um den eingestellten Wert zu be- stätigen. Drücken Sie die Zurück-Taste, um die Änderungen zu verwerfen und den Ausgangswert aufzurufen. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1245PC...

  • Seite 21: Verwendung Der Virtuellen Tastatur

    Sie die Zurück-Taste. Wenn für ein Menü nur ein Zeichensatz verfügbar ist, erscheint die Tastatur direkt. Nach erfolgter Eingabe markieren Sie „OK“ und drücken Sie die OK- Taste. NIBE F1245PC Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 22: Zwischen Seiten Blättern

    So rufen Sie den Hilfetext auf: Markieren Sie das Hilfesymbol per Wählrad. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1245PC...

  • Seite 23: Wartung Von F1245Pc

    Wartung von F1245PC REGELMÄßIGE KONTROLLEN Ihre Wärmepumpe ist quasi wartungsfrei und erfordert nach der Inbe- triebnahme lediglich minimale Unterhaltsmaßnahmen. Allerdings wird empfohlen, die Anlage in regelmäßigen Abständen zu kontrollieren. Bei einer Störung erscheint eine entsprechende Meldung in Form ver- schiedener Alarmtexte auf dem Display. Siehe Alarmverwaltung auf Seite Wärmequellenmedium...

  • Seite 24: Energiespartipps

    • Öffnen Sie die Thermostatventile vollständig (mit Ausnahme der Zim- mer, in denen ein kühleres Klima gewünscht wird). Die Thermostate drosseln den Volumenstrom im Heizsystem, was F1245PC mit einer höheren Temperatur auszugleichen versucht. Dadurch muss das Sys- tem mehr arbeiten und verbraucht auch entsprechend mehr Energie.
  • Seite 25 Heizbetrieb befindet. Bei Nutzung des Kühlbetriebs kann sich der Energieverbrauch in der warmen Jahreszeit leicht erhöhen. Wird die Innentemperatur um ein Grad erhöht, steigt der Energiever- brauch um ca. 5%. NIBE F1245PC Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...
  • Seite 26 Staubsauger (Betrieb: 2 h/Woche) 1000 Standheizung (Betrieb: 1 h/Tag, 4 Monate pro Jahr) Standheizung (Betrieb: 1 h/Tag, 4 Monate pro Jahr) Bei diesen Angaben handelt es sich um ungefähre Beispielwerte. Kapitel 2 | Wärmepumpe – das Herzstück des Hauses NIBE F1245PC...

  • Seite 27: Energiezähler

    über dem zukünftigen Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelverschiebung der Heizkurve und Thermostatventile in der Woh- nung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. NIBE F1245PC Kapitel 2 | Wärmepumpe – das Herzstück des Hauses...

  • Seite 28: F1245Pc - Zu Ihren Diensten

    ACHTUNG! Ein träges Heizsystem, wie z.B. eine Fußbodenheizung, kann für eine Steuerung mit dem Raumfühler der Wärmepumpe ungeeignet sein. Um die Raumtemperatur zu ändern, stellen Sie per Wählrad die gewünschte Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 29: Temperatureinstellung (Ohne Aktivierten Raumfühler)

    Eine Erhöhung der Raumtemperatur kann durch die Thermostate für Heizkörper oder Fußbodenheizung gebremst werden. Öffnen Sie daher die Thermostate vollständig – außer in den Räumen, in denen eine niedrigere Temperatur herrschen soll, z.B. Schlafzimmer. NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...

  • Seite 30: Ventilation (Zubehör Erforderlich)

    Wenn die Zeit abgelaufen ist, kehrt die Ventilationsgeschwindigkeit zur normalen Einstellung zurück. Die einzelnen Rückstellzeiten können bei Bedarf in Menü 1.9.6 geändert werden. Nach jeder Geschwindigkeitsoption erscheint in Klammern die Ventilatorgeschwin- digkeit (in Prozent). Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 31: Zeitliche Steuerung

    Zeitperiode: Hier werden Start- und Stoppzeit für den gewählten Tag des Zeitpro- gramms festgelegt. Anpassung: Siehe jeweiliges Untermenü. Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...
  • Seite 32 Raumtemperatur in °C eingestellt. ACHTUNG! Temperaturänderungen in der Wohnung werden erst nach längerer Zeit umgesetzt. So führen etwa kurze Zeitperioden bei Fußbodenhei- zungen nicht zu einer spürbaren Änderung der Raumtemperatur. KÜHLUNG Menü Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...
  • Seite 33 21:30 - 06:00 Zeitperiode Anpassung Konflikt ACHTUNG! Eine nennenswerte Änderung über einen längeren Zeitraum kann zu einem verschlechterten Innenklima sowie evtl. zu Beein- trächtigungen bei der Wirt- schaftlichkeit führen. ERWEITERT Menü NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...
  • Seite 34 Einstellung des Einflusses von +Adjust auf die berechnete Vorlauftem- peratur für die Fußbodenheizung. Je höher der Wert, desto größer der Einfluss. KURVE Menü 1.9.1 Heizkurve Einstellbereich: 0 bis 15 Heizkurve 1.9.1.1 System Werkseinstellung: 9 Vorlauftemp. °C Außentemp. °C Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 35: Externe Justierung

    Sie die Parallelverschiebung der Kurve um einen Schritt. Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu hoch ist, senken Sie die Parallelverschiebung der Kurve um einen Schritt. EXTERNE JUSTIERUNG Menü 1.9.2 NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...
  • Seite 36 Werkseinstellung: 18°C min. Vorl.temp. Kühlung1.9.3.2 Klimatisierungsystem 1 °C Klimatisierungsystem 2 °C Klimatisierungsystem 3 °C Klimatisierungsystem 4 °C In Menü 1.9.3 wählen Sie Heizung oder Kühlung aus. Im nächsten Menü (min. Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 37: Raumfühlereinstellungen

    Temperatur oberhalb bzw. unterhalb des Raumsollwerts (Differenz zwischen gewünschter und aktueller Raumtemperatur) die Vorlauftemperatur der zum je- weiligen Klimatisierungssystem gehörenden Räume beeinflussen soll. Ein höherer Wert bewirkt eine größere Verschiebung der Heizkurve. NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...

  • Seite 38: Kühleinstellungen

    Kühl-/Heizfühler Werkseinstellung: kein Fühler ausgewählt Sollwert Kühl-/Heizfühler Einstellbereich: 5-40 °C Werkseinstellung: 21 Heizung bei Raumuntertemp. Einstellbereich: 0,5 bis 10,0°C Werkseinstellung: 1,0 Kühlung bei Raumübertemp. Einstellbereich: 0,5 bis 10,0°C Werkseinstellung: 3,0 Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 39: Gradminuten Kühlung

    Werkseinstellung: 0 Zeit zw. Heizung und Kühlung Einstellbereich: 0-48 h Werkseinstellung: 2 Sie können F1245PC nutzen, um das Haus in der warmen Jahreszeit zu kühlen. ACHTUNG! Bestimmte Einstellungsoptionen erscheinen nur, wenn deren Funktion in F1245PC installiert und aktiviert ist. HINWEIS! Bei der Einstellung des Kühlvorlaufs ist das angeschlossene Klimatisie-...

  • Seite 40: Ventilatorrückstellzeit (Zubehör Erforderlich)

    Kühlung erzeugen. Zeit zw. Heizung und Kühlung Diese Option ist nur bei Zweirohrsystemen verfügbar. Hier legen Sie fest, wie lange F1245PC warten soll, bis nach Ende des Kühlbe- triebs eine Rückkehr zum Heizbetrieb erfolgt (oder umgekehrt). VENTILATORRÜCKSTELLZEIT (ZUBEHÖR ERFORDERLICH) Menü...
  • Seite 41 Vorlauftemperatur bei 30°C °C Vorlauftemperatur bei 40°C °C Hier können Sie bei speziellem Bedarf Ihre eigene Heiz- bzw. Kühlkurve erstellen, indem Sie die gewünschten Vorlauftemperaturen bei unterschiedlichen Außen- lufttemperaturen vorgeben. NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...

  • Seite 42: Außentemperaturpunkt

    Sie "Außentemperaturpunkt" auf "-2" und erhöhen Sie "Kurvenänderung", bis die gewünschte Raumtemperatur vorliegt. ACHTUNG! Bevor Sie eine erneute Einstellung vornehmen, sollten mindestens 24 Stunden verstreichen, damit sich die Temperaturen stabilisieren kön- nen. NACHTABSENKUNG (ZUBEHÖR ERFORDERLICH) Menü 1.9.9 Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...
  • Seite 43 Werkseinstellung: 0,5 - Beeinfl.grad Klimatisierungsystem 1 Mithilfe von +Adjust kommuniziert die Anlage mit der Steuereinheit für die Fußbodenheizung* und passt die Heizkurve sowie die berechnete Vorlauftem- peratur an die Fußbodenheizung an. NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...

  • Seite 44: Flm-Kühlung (Zubehör Erforderlich)

    FLM-Kühlung startet, wenn die Raumtemperatur den eingestellten Wert Raum- sollwert + Kühlung bei Raumübertemp. überschreitet. FLM-Kühlung hält an, wenn die Raumtemperatur unter Raumsollwert sinkt. Wenn Sie mehrere FLM-Systeme nutzen, können Sie diese Werte für jedes einzelne System festlegen. Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 45: Brauchwasserkapazität Einstellen

    Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestäti- gung erfolgt per OK-Taste. Rechts erscheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt F1245PC zu dem Modus zurück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 46 Zeitperiode: Hier werden Start- und Stoppzeit für den gewählten Tag des Zeitpro- gramms festgelegt. Anpassung: Hier legen Sie fest, welcher Brauchwasserkomfort während des aktivierten Zeitprogramms gelten soll. Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verursachen, erscheint ein rotes Ausrufezeichen. Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 47: Periodische Erhöhung

    Einstellbereich: 00:00 - 23:00 Nächste period. Erhöh. Werkseinstellung: 00:00 Um die Bildung von Bakterien im Brauchwasserspeicher zu verhindern, können Verdichter und Elektroheizpatrone gemeinsam in regelmäßigen Zeitabständen die Brauchwassertemperatur kurzzeitig erhöhen. NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...
  • Seite 48 Einstellungen oben. "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Betriebs- zyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwischen den Betriebszyklen inaktiv sein soll. Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 49: Informationen Abrufen

    Es können keine Änderungen vorge- nommen werden. Status: aktiv Die Informationen können über mehrere Anzahl der Starts: Seiten verteilt sein. Drehen Sie das Ges.betr.zeit: - davon Brauchwasser: Wählrad, um zwischen den Seiten zu blättern. NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...
  • Seite 50 Außentemperatur -5.6 °C Vorlauftemp. 30.5 °C 25.0 °C Rücklauftemp. Brauchwasserbereitung 49.0 °C 6.2 °C Kältetr. ein 3.9 °C KT aus Kond.vorlauf 30.5 °C 0 min Betriebszeit betriebsmodus Heizung Alarminformationen. Menü Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 51: Innentemperaturprotokoll

    In den zugehörigen Untermenüs nehmen Plusfunktionen4.1 Sie Einstellungen für eventuell installierte Zusatzfunktionen für F1245PC vor. Pool 1 Pool 2 Internet POOL 1 - POOL 2 (ZUBEHÖR ERFORDERLICH) Menü 4.1.1- 4.1.2 NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...

  • Seite 52: Starttemperatur

    Temperaturgrenzen (Start- und Stopptemperatur) die Poolerwärmung stattfinden soll sowie wie viele Verdichter für diesen Pool gleichzeitig arbeiten dürfen. Wenn die Pooltemperatur unter die eingestellte Starttemperatur gefallen ist und kein Brauchwasser- oder Heizbedarf vorliegt, startet F1245PC die Poolerwärmung. Deaktivieren Sie "aktiviert", um die Poolerwärmung auszuschalten. ACHTUNG! Die Starttemperatur kann auf einen Wert gestellt werden, der über...

  • Seite 53: Neue Verbindungszeichenfolge Anfordern

    "Verbindungszeichenfolge" und ist für die Dauer von 60 min gültig. Alle Benutzer trennen Markieren Sie "alle Benutzer trennen" und drücken Sie die OK-Taste. Die Anlage kommuniziert jetzt mit NIBE Uplink, um Ihre Anlage von allen per Internet verbundenen Benutzern zu trennen. HINWEIS! Nachdem alle verbundenen Benutzer getrennt wurden, kann keiner von ihnen Ihre Anlage über NIBE Uplink überwachen oder steuern,...

  • Seite 54: Automatische Einstellung (Dhcp)

    Ihren Netzwerkadministrator (o.s.ä.). um weitere Informationen zu er- halten. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. PROXYEINSTELLUNGEN Menü 4.1.3.9 Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 55: Einstellung

    Änderungen und Statusabfragen der Wärmepumpe ausge- führt werden dürfen. Die Mobiltelefon- nummern müssen mit Landesvorwahl eingegeben werden, z.B. +49XXXXXXXX. Wenn Sie bei einem Alarm eine SMS- NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...

  • Seite 56: Kühlung Beeinflussen

    Hier wird festgelegt, ob die Raumtemperatur bei Kühlbetrieb durch die Aktivierung von "SG Ready" beeinflusst werden darf. In der Stellung "Niedriger Preis" von "SG Ready" und bei Kühlbetrieb wird die In- nenraumtemperatur nicht beeinflusst. Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...
  • Seite 57 Im Niedrigpreismodus „SG Ready“ wird die gewünschte Pooltemperatur (Start- und Stopptemperatur) um 1 °C erhöht. Im Überkapazitätsmodus „SG Ready“ wird die gewünschte Pooltemperatur (Start- und Stopptemperatur) um 2 °C erhöht. HINWEIS! Die Funktion muss in Ihrer F1245PC angeschlossen und aktiviert sein. SMART PRICE ADAPTION™ Menü 4.1.6 aktiviert smart price adaption 4.1.6...

  • Seite 58: Strompreisübersicht

    Kosteneinsparungen bei einem Stromtarif ermöglichen, der auf Stunden- preisen basiert. Die Funktion ruft die Stundenpreise für die kommenden 24 h über NIBE Uplink ab. Daher werden eine Internetverbindung und ein NIBE Uplink-Konto benötigt. Deaktivieren Sie „aktiviert“, um Smart price adaption™ auszuschalten.
  • Seite 59 Die Smart Homes-Funktion benötigt NIBE Uplink. SMART ENERGY SOURCE™ Menü 4.1.8 SMART ENERGY SOURCE 4.1.8 Einstellungen eingest. Preis Tarifperioden, Strompreis Tarifperiode, ext. MV-St. Tarifper., ext. Stuf.reg. Tarifperioden, OPT10 Einstellungen 4.1.8.1 smart energy source Regelungsmethode NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...

  • Seite 60: Einstellungen

    ** Wählen Sie „Spot“ unter eingest. Preis aus, um dieses Menü aufzurufen. EINSTELLUNGEN Menü 4.1.8.1 Einstellungen 4.1.8.1 smart energy source™ Einstellbereich: Aus/Ein Werkseinstellung: Aus smart energy source Regelungsmethode Regelungsmethode Einstellbereich: Preis/CO Werkseinstellung: Preis EINGEST. PREIS Menü 4.1.8.2 Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...
  • Seite 61 CO2, ext. shunted contr. add. CO2, ext. shunted contr. add. CO2, ext. step contr. add. Einstellbereich: 0–5 CO2, OPT10 contr. addition Werkseinstellung: 1 CO2, ext. step contr. add. Einstellbereich: 0–5 Werkseinstellung: 1 NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...
  • Seite 62 Perioden lassen sich bis zu vier Periode Periode verschiedene Wochentagsperioden Periode (montags bis freitags) oder vier verschie- Periode dene Wochenendperioden (samstags und sonntags) definieren. TARIFPERIODE, EXT. MV-ST. Menü 4.1.8.6 Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 63: Funktionen

    Der Betriebsmodus der Wärmepumpe wird normalerweise auf "auto" gestellt. Sie können die Wärmepumpe ebenfalls auf "Nur Zusatzheiz." stellen, wenn nur eine Zusatzheizung verwendet wird. Bei Auswahl von "manuell" können Sie die zugelassenen Funktionen selbst auswählen. NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...

  • Seite 64: Betriebsmodus Auto

    "Heizung sorgt für eine Beheizung der Wohnung. Sie können die Funktion deak- tivieren, wenn keine Heizung stattfinden soll. „Kühlung“ sorgt für ein kühles Raumklima bei warmen Witterungsbedingungen. Sie können die Funktion deaktivieren, wenn keine Kühlung stattfinden soll. Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 65: Uhrzeit Und Datum

    Jahr die Wärmepumpe mit NIBE Uplink verbunden wird. Für ei- ne korrekte Uhrzeit muss die Zeitzone eingestellt werden. SPRACHE Menü Hier wird die Anzeigesprache für die Sprache 4.6 Displayinformationen festgelegt. NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...

  • Seite 66: Urlaubseinstellung

    Raum- und Brauchwassertemperatur auf die gewünschten Werte ansteigen können. TIP! Definieren Sie die Urlaubseinstellung im Voraus und aktivieren Sie sie direkt vor der Abreise, um einen uneingeschränkten Komfort zu erzie- len. ERWEITERT Menü Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 67: Vorrangschaltung

    Der Zeiger kennzeichnet, in welchem Zyklus sich die Wärmepumpe befindet. Bei Auswahl von 0 min wird dem Bedarf kein Vorrang eingeräumt. Er wird nur dann gedeckt, wenn kein anderer Bedarf vorliegt. AUTOMODUSEINST. Menü 4.9.2 NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...

  • Seite 68: Kühlstart(Zubehör Erforderlich)

    ACHTUNG! In Systemen, in denen dieselben Rohre für Heizung und Kühlung ge- nutzt werden, kann "Heizungsstopp" maximal auf "Kühlstart" gestellt werden, wenn kein Kühl-/ Heizfühler vorhanden ist. GRADMINUTENEINSTELLUNG Menü 4.9.3 Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...

  • Seite 69: Startdifferenz Zusatzheizung

    (einschließlich der erweiterten die werkseitigen Voreinstellungen Menüs). zurücksetzen? Nein ACHTUNG! Nach dem Zurücksetzen auf die Werkseinstellungen müs- sen persönliche Einstellungen, wie z.B. Heizkurve usw., er- neut vorgenommen werden. SCHEMA BLOCKIERUNG Menü NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...
  • Seite 70 Ausrufezeichen. Blockierung des Verdichters. Blockierung der elektrischen Zusatzheizung. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | F1245PC – zu Ihren Diensten NIBE F1245PC...
  • Seite 71 Stoppzeit am Tag danach. Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. ACHTUNG! Eine längerfristige Blockierung kann zu einer Beeinträchtigung des Komforts und der Wirtschaftlichkeit führen. NIBE F1245PC Kapitel 3 | F1245PC – zu Ihren Diensten...

  • Seite 72: Komfortstörung

    Alarm nicht mehr vor. Wenn noch immer eine rote Anzeige leuchtet und das Menü „Alarm“ auf dem Display sichtbar ist, besteht die Alarm- ursache weiterhin. Wenn ein Alarm zunächst ausgeblendet wird und später wieder erscheint, sollten Sie sich an Ihren Installateur wenden. Kapitel 4 | Komfortstörung NIBE F1245PC...

  • Seite 73: Fehlersuche

    Wird die Betriebsstörung nicht auf dem Display angezeigt, kann folgender Tipp hilfreich sein: In den allermeisten Fällen erkennt F1245PC eine Betriebsstörung (die eine Einschränkung des Komforts bewirken kann) und zeigt diese per Alarm sowie Meldungen mit auszuführenden Maßnahmen auf dem Display an.

  • Seite 74: Grundlegende Maßnahmen

    Brauchwasser mit niedriger Temperatur oder Brauchwasser nicht vorhanden • F1245PC in falschem Betriebsmodus. – Rufen Sie Menü 4.2 auf. Wenn Modus „auto“ ausgewählt ist, legen Sie einen höheren Wert für „ZH-Stopp“ in Menü 4.9.2 fest. – Wählen Sie im Modus "manuell" die Option "ZH" aus.

  • Seite 75: Hohe Raumtemperatur

    Witterungsbedingungen niedrig ist, muss möglicherweise der Heizkurvenverlauf in Menü 1.9.1 „Heizkurve“ nach oben justiert werden. • F1245PC in falschem Betriebsmodus. – Rufen Sie Menü 4.2 auf. Wenn Modus „auto“ ausgewählt ist, legen Sie einen höheren Wert für „Heizungsstopp“ in Menü 4.9.2 fest.

  • Seite 76: Ungleichmäßige Innentemperatur

    Undichtigkeiten. Wenden Sie sich bei wiederholtem Nachfüllbedarf an Ihren Installateur. Der Verdichter startet nicht. • Es liegt kein Heizbedarf vor. – F1245PC fordert weder Heizungs- noch Brauchwasserwärme an. • Verdichter aufgrund von Temperaturbedingungen blockiert. – Warten Sie, bis die Temperatur im Betriebsbereich des Produkts liegt.

  • Seite 77: Pfeifende Geräusche In Den Heizkörpern

    VERSETZEN SIE DIE WÄRMEPUMPE IN DEN ZUSATZHEIZUNGSMODUS. Rufen Sie Menü 4.2 „betriebsmodus“ auf. Markieren Sie "Nur Zusatzheiz." mithilfe des Wählrads und drücken Sie die OK-Taste. Drücken Sie die Zurück-Taste, um zu den Hauptmenüs zurückzukeh- ren. NIBE F1245PC Kapitel 4 | Komfortstörung...

  • Seite 78: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem Installateurhandbuch (nibe.de). Kapitel 5 | Technische Daten NIBE F1245PC...

  • Seite 79: Glossar

    BRAUCHWASSERSPEICHER Ein Speicher mit Glattrohrwärmetauscher. Das Heizungswasser im Glattrohrwärmetauscher erwärmt das Trinkwasser im Speicher. BRAUCHWASSERSPEICHER Gefäß zur Brauchwassererwärmung. Befindet sich im Inneren der Wär- mepumpe. Bei hohem Brauchwasserbedarf kann ein zusätzlicher Brauchwasserspeicher installiert werden. NIBE F1245PC Kapitel 6 | Glossar...

  • Seite 80: Heizkörper

    GLATTROHRWÄRMETAUSCHER Über einen Rohrwärmetauscher wird das Brauchwasser (Leitungswasser) im Speicher mit Heizungswasser (Heizungsmedium) erwärmt. HEIZKÖRPER Synonym für Heizflächen. Für eine gemeinsame Nutzung mit F1245PC müssen sie mit Wasser gefüllt sein. HEIZKURVE Die Heizkurve bestimmt u.a. anhand der Außentemperatur, welche Wärme von der Wärmepumpe produziert werden soll. Bei Auswahl eines hohen Werts wird die Wärmepumpe angewiesen, bei einer niedrigen...
  • Seite 81 Alarm sowie Meldungen mit auszuführenden Maß- nahmen auf dem Display an. KONDENSATOR Wärmetauscher, in dem das gasförmige Kältemittel kondensiert (abge- kühlt wird und sich in eine Flüssigkeit verwandelt), wobei Wärmeenergie an das Heiz- und Brauchwassersystem des Hauses abgegeben wird. NIBE F1245PC Kapitel 6 | Glossar...

  • Seite 82: Niveaugefäß

    Fehlers nicht mehr in Betrieb ist. Wenn die Wärmepumpe in den Notbetrieb geschaltet ist, werden Wohnungserwärmung und bzw. oder Brauchwasserbereitung mithilfe einer Elektroheizpatrone ausgeführt. PASSIVE KÄLTE Siehe "Passive Kühlung". PASSIVE KÜHLUNG Das kalte Wärmequellenmedium vom Kollektor/Bohrloch wird zum Kühlen der Wohnung eingesetzt. Kapitel 6 | Glossar NIBE F1245PC...

  • Seite 83: Umwälzpumpe

    Luft abkühlt. VERDICHTER Komprimiert (verdichtet) das gasförmige Kältemittel. Beim Komprimieren des Kältemittels steigen Druck und Temperatur. VORLAUF Leitung, in der das erwärmte Wasser von der Wärmepumpe zum Heiz- system des Hauses (Heizkörper/Heizrohrwärmeübertrager) transportiert wird. NIBE F1245PC Kapitel 6 | Glossar...
  • Seite 84 Energie, die für den Betrieb erforderlich ist. Ein Synonym dafür ist der COP. ZUSATZHEIZUNG Eine Zusatzheizung produziert Wärme zusätzlich zum Verdichter in der Wärmepumpe. Dabei kann es sich z.B. um eine Elektroheizpatrone, einen Gas-/Öl-/Pellets-/Holzkessel oder Fernwärme handeln. Kapitel 6 | Glossar NIBE F1245PC...

  • Seite 85: Sachregister

    Sachregister F1245PC – zu Ihren Diensten, 28 Alarm, 72 Brauchwasserkapazität einstel- Alarmverwaltung, 72 len, 45 Alternative wählen, 19 Informationen abrufen, 49 Anlagendaten, 4 Innenklima einstellen, 28 Wärmepumpe anpassen, 51 Fehlersuche, 73 Bedienfeld, 13 Funktion der Wärmepumpe, 11 Display, 14 OK-Taste, 14...
  • Seite 86 Technische Daten, 78 Verwendung der virtuellen Tasta- tur, 21 Wählrad, 14 Wärmepumpe anpassen, 51 Wärmepumpe – das Herzstück des Hauses, 10 Wartung von F1245PC, 23 Energiespartipps, 24 Regelmäßige Kontrollen, 23 Wert einstellen, 20 Wichtige Informationen, 4 Anlagendaten, 4 F1245PC – Eine ausgezeichnete...

  • Seite 87: Kontaktinformationen

    Tel: +7 831 419 57 06 E-mail: kuzmin@evan.ru www.nibe-evan.ru NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46 (0)433 27 3000 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu.
  • Seite 88 WS version: a746 WS release date: 2020-01-15 09:20 Publish date: 2020-02-19 09:57 Dieses Handbuch ist eine Veröffentlichung von NIBE Energy Systems. Alle Pro- duktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler in diesem Handbuch vor.
