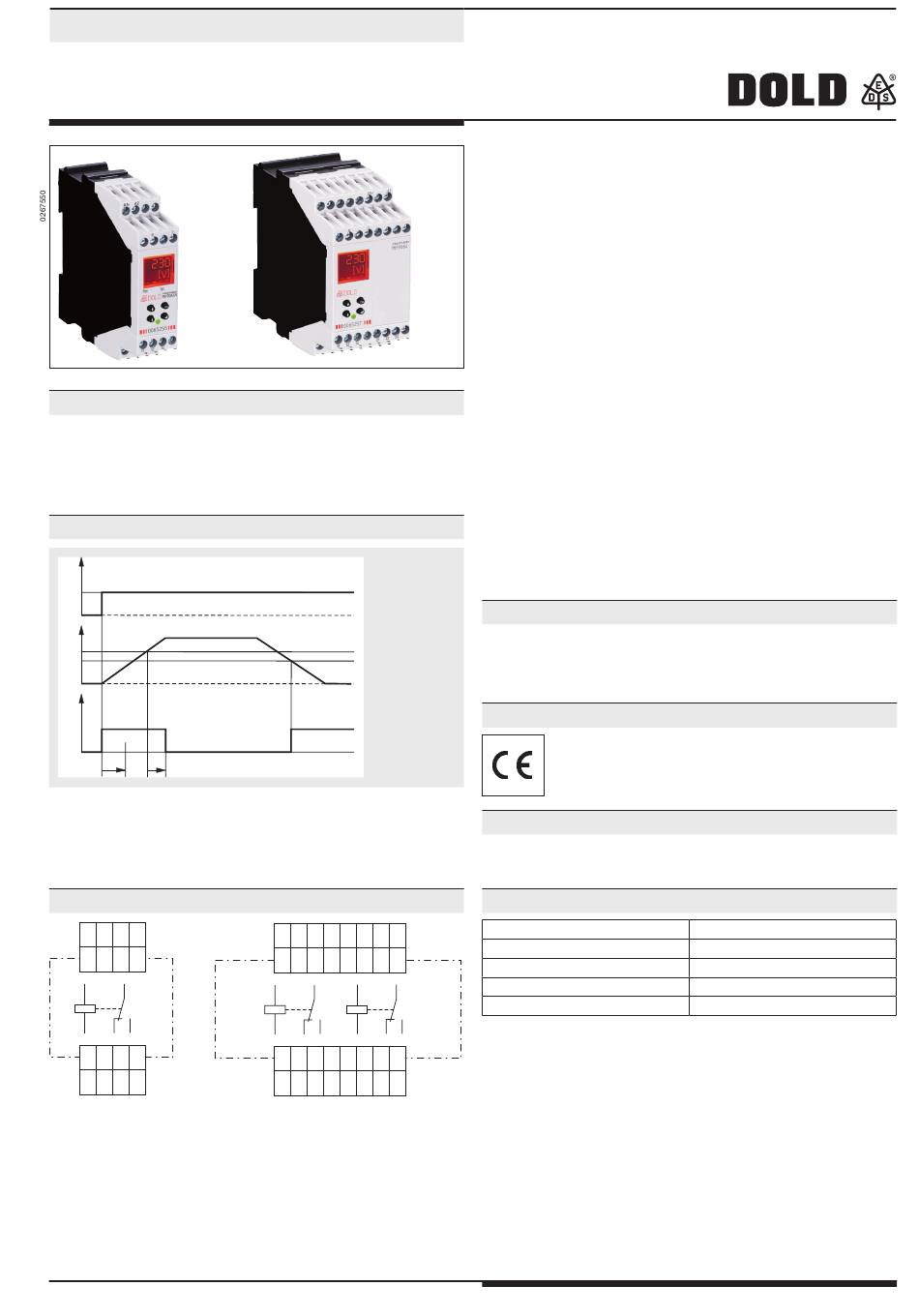

Überwachungstechnik
VARIMETER
Spannungsrelais
MK 9064N, MH 9064
MK 9064N
Produktbeschreibung
Mit den Spannungsrelais MK 9064N und MH 9064 der VARIMETER
Familie bietet DOLD eine Lösung zur optimalen Überwachung der
Funktion von elektrischen Verbrauchern. 1-phasig werden sowohl DC- als
auch AC-Spannungen gemessen. Über-, Untersspannung oder Fenster-
funktion werden überwacht und der Messwert auf dem Display angezeigt.
Funktionsdiagramm
U
H
U
>U
Hyst
11
14
t
t
a
v
Beispiel: Überspannungsüberwachung mit Ruhestromprinzip
Schaltbilder
A1
A2
+
e
f
11
12 14
11
12
14
M10848
MK 9064N.11
MH 9064.12
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
MH 9064
t
t
t
M10858
A1
A2
e
f
21
11
22 24
12 14
11
12
14
21
22
24
M10849
Ihre Vorteile
• Präventive Wartung
• Für höhere Produktivität
• Schnellere Fehlerlokalisierung
• Präzise und zuverlässig
• Min-, Maxwert oder Fensterüberwachung
• Messbereich bis AC/DC 600 V
• Große Messbereiche
• Einfache Parametrierung und Fehlerdiagnose am Gerät
• Hilfsspannungsbereiche DC 24 V, AC 230 V, AC/DC 24 ... 230 V oder
AC/DC 110 ... 400 V
Merkmale
• Nach IEC/EN 60255-1
• AC/DC Spannungsmessung (1-phasig)
• Einschaltverzögerung, Ansprechverzögerung
• Fehlerspeicher
• LCD-Anzeige für die aktuellen Messwerte
• Relaisausgang
MK 9064N:
1 Wechsler
MH 9064:
2 x 1 Wechsler
• Relaisfunktion Arbeits- / Ruhestromprinzip umschaltbar
• Optional mit steckbaren Anschlussblöcken
- Mit Schraubklemmen
- Mit Federkraftklemmen
• MK 9064N: 22,5 mm Baubreite
• MH 9064:
45,0 mm Baubreite
Weitere Informationen
• MH 9064
Das MH 9064 besitzt 2 Relaisausgänge.
Die Spannungsüberwachung kann Relais 1 und / oder Relais 2 zugeordnet
werden.
Zulassungen und Kennzeichen
Anwendungen
• Spannungsüberwachung AC/DC 1- phasig
• Spannungsabhängiges Schalten bei Über- oder Unterspannung
Anschlussklemmen
Klemmenbezeichnung
A1(+), A2
e, f
11,12,14
21, 22, 24
1
Signalbeschreibung
Hilfsspannung AC oder DC
Spannungs- Messeingang AC, DC
Melderelais (Wechslerkontakt)
Melderelais (Wechslerkontakt)
14.11.19 de / 157A
