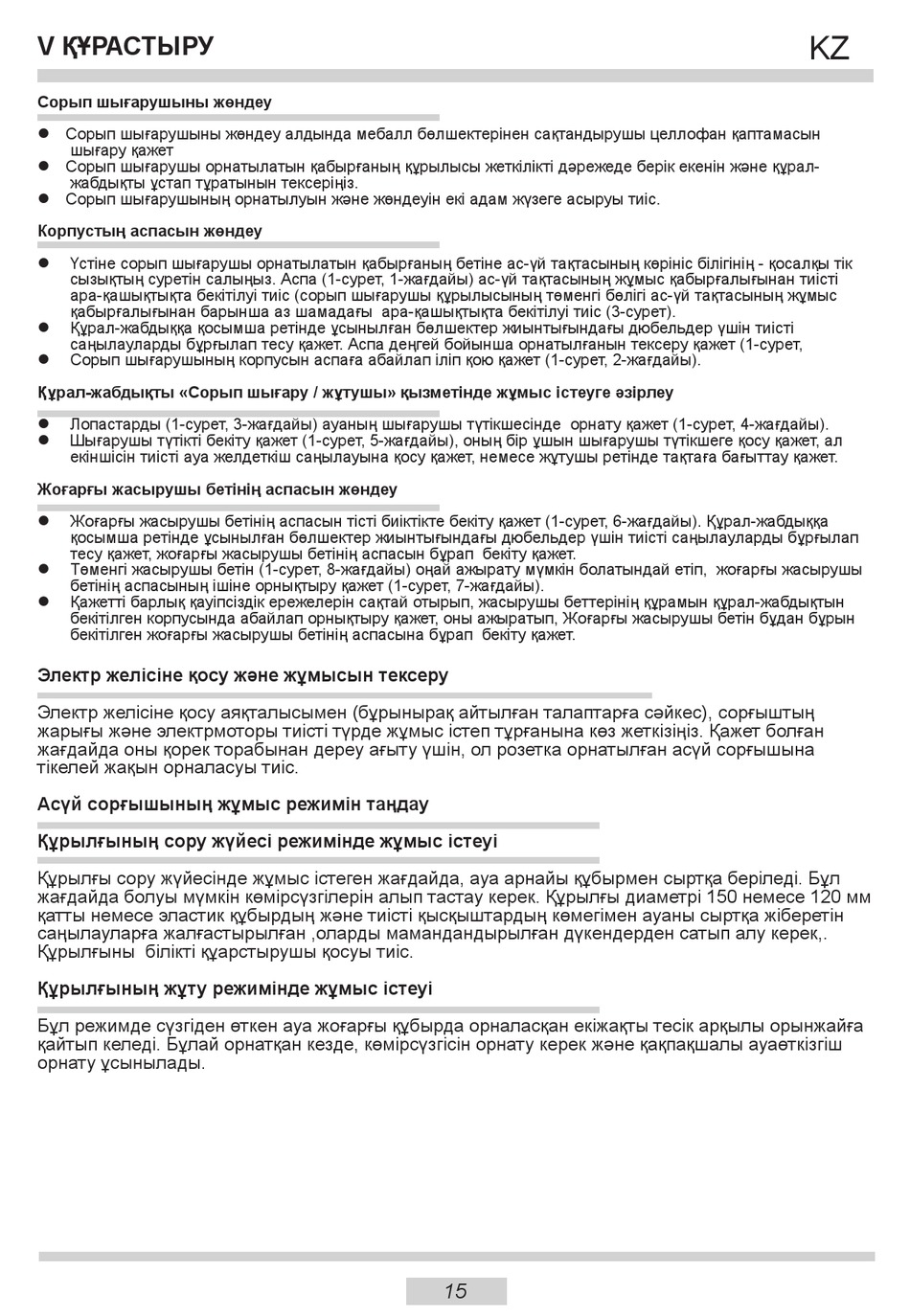

Hansa OKP931GH Gebrauchsanweisung Seite 15

V құрастыру
сорып шығарушыны жөндеу
l Сорып шығарушыны жөндеу алдында мебалл бөлшектерінен сақтандырушы целлофан қаптамасын
шығару қажет
l Сорып шығарушы орнатылатын қабырғаның құрылысы жеткілікті дәрежеде берік екенін және құрал-
жабдықты ұстап тұратынын тексеріңіз.
l Сорып шығарушының орнатылуын және жөндеуін екі адам жүзеге асыруы тиіс.
корпустың аспасын жөндеу
Үстіне сорып шығарушы орнатылатын қабырғаның бетіне ас-үй тақтасының көрініс білігінің - қосалқы тік
l
сызықтың суретін салыңыз. Аспа (1-сурет, 1-жағдайы) ас-үй тақтасының жұмыс қабырғалығынан тиісті
ара-қашықтықта бекітілуі тиіс (сорып шығарушы құрылысының төменгі бөлігі ас-үй тақтасының жұмыс
қабырғалығынан барынша аз шамадағы ара-қашықтықта бекітілуі тиіс (3-сурет).
Құрал-жабдыққа қосымша ретінде ұсынылған бөлшектер жиынтығындағы дюбельдер үшін тиісті
l
саңылауларды бұрғылап тесу қажет. Аспа деңгей бойынша орнатылғанын тексеру қажет (1-сурет,
Сорып шығарушының корпусын аспаға абайлап іліп қою қажет (1-сурет, 2-жағдайы).
l
құрал-жабдықты «сорып шығару / жұтушы» қызметінде жұмыс істеуге әзірлеу
Лопастарды (1-сурет, 3-жағдайы) ауаның шығарушы түтікшесінде орнату қажет (1-сурет, 4-жағдайы).
l
Шығарушы түтікті бекіту қажет (1-сурет, 5-жағдайы), оның бір ұшын шығарушы түтікшеге қосу қажет, ал
l
екіншісін тиісті ауа желдеткіш саңылауына қосу қажет, немесе жұтушы ретінде тақтаға бағыттау қажет.
Жоғарғы жасырушы бетінің аспасын жөндеу
Жоғарғы жасырушы бетінің аспасын тісті биіктікте бекіту қажет (1-сурет, 6-жағдайы). Құрал-жабдыққа
l
қосымша ретінде ұсынылған бөлшектер жиынтығындағы дюбельдер үшін тиісті саңылауларды бұрғылап
тесу қажет, жоғарғы жасырушы бетінің аспасын бұрап бекіту қажет.
Төменгі жасырушы бетін (1-сурет, 8-жағдайы) оңай ажырату мүмкін болатындай етіп, жоғарғы жасырушы
l
бетінің аспасының ішіне орнықтыру қажет (1-сурет, 7-жағдайы).
Қажетті барлық қауіпсіздік ережелерін сақтай отырып, жасырушы беттерінің құрамын құрал-жабдықтын
l
бекітілген корпусында абайлап орнықтыру қажет, оны ажыратып, Жоғарғы жасырушы бетін бұдан бұрын
бекітілген жоғарғы жасырушы бетінің аспасына бұрап бекіту қажет.
электр желісіне қосу және жұмысын тексеру
Электр желісіне қосу аяқталысымен (бұрынырақ айтылған талаптарға сәйкес), сорғыштың
жарығы және электрмоторы тиісті түрде жұмыс істеп тұрғанына көз жеткізіңіз. Қажет болған
жағдайда оны қорек торабынан дереу ағыту үшін, ол розетка орнатылған асүй сорғышына
тікелей жақын орналасуы тиіс.
асүй сорғышының жұмыс режимін таңдау
құрылғының сору жүйесі режимінде жұмыс істеуі
Құрылғы сору жүйесінде жұмыс істеген жағдайда, ауа арнайы құбырмен сыртқа беріледі. Бұл
жағдайда болуы мүмкін көмірсүзгілерін алып тастау керек. Құрылғы диаметрі 150 немесе 120 мм
қатты немесе эластик құбырдың және тиісті қысқыштардың көмегімен ауаны сыртқа жіберетін
саңылауларға жалғастырылған ,оларды мамандандырылған дүкендерден сатып алу керек,.
Құрылғыны білікті құарстырушы қосуы тиіс.
құрылғының жұту режимінде жұмыс істеуі
Бұл режимде сүзгіден өткен ауа жоғарғы құбырда орналасқан екіжақты тесік арқылы орынжайға
қайтып келеді. Бұлай орнатқан кезде, көмірсүзгісін орнату керек және қақпақшалы ауаөткізгіш
орнату ұсынылады.
15
KZ
