Axis 2400+/2401+ Bedienfeld, Ansicht Der Rückseite; Lieferumfang - Axis 2400+ Administrationsanleitung

Inhaltsverzeichnis

Werbung

Lieferumfang

56

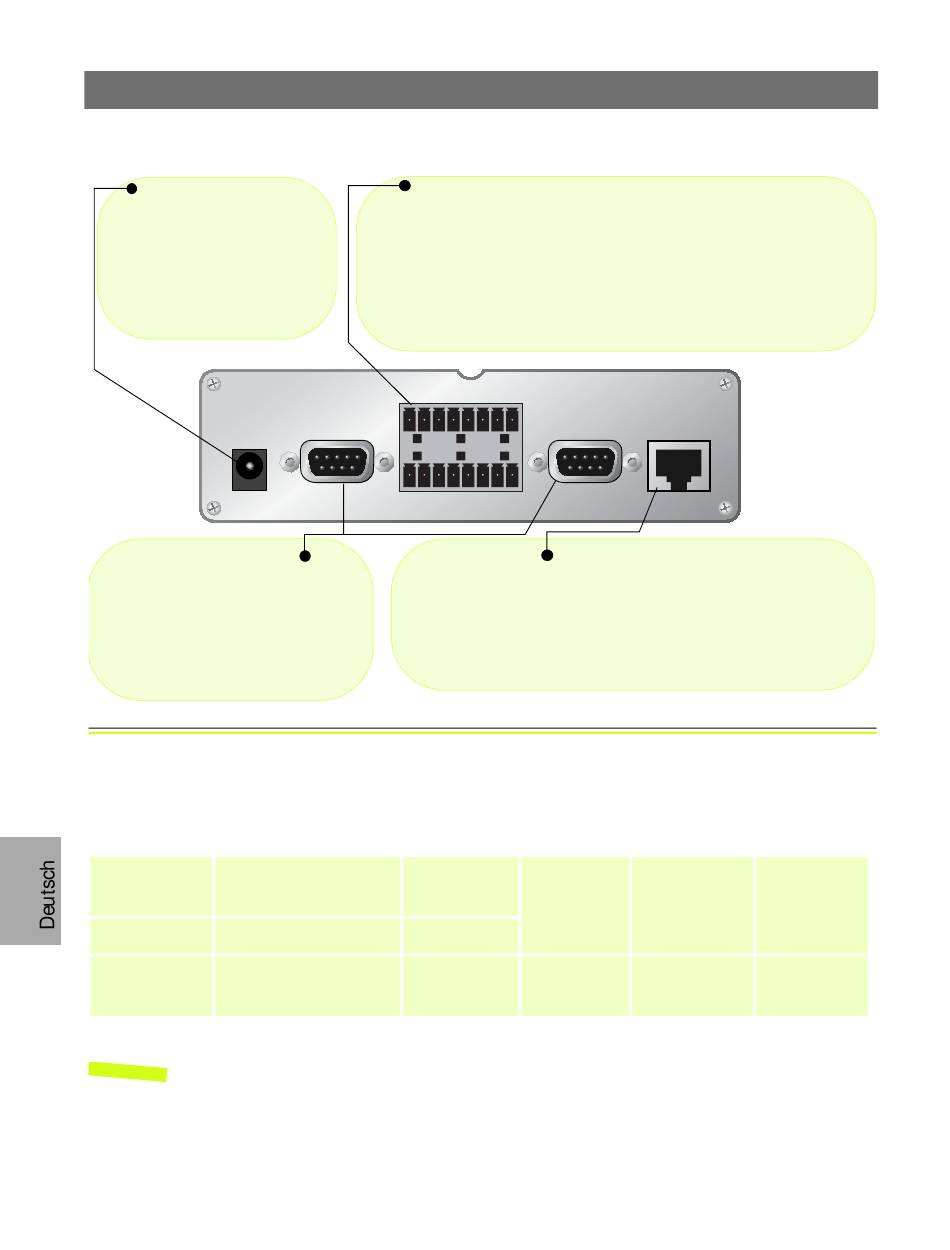

AXIS 2400+/2401+ Bedienfeld, Ansicht der Rückseite
Anschluss für Netzkabel
Eine Einzel-Steckdose (PS-D) zum
Anschließen des AXIS
2400+/2401+-Netzkabels. Die
Anschlussblockverbindung bietet
einen zusätzlichen
Anschlusspunkt für Gleich- oder
Wechselstrom für die Einheit.
Serieller RS-232-Anschluss
Wird normalerweise bei Schnittstellen zu
kipp- und schwenkbaren Geräten ver-
wendet. Der COM1-Anschluss wird über
die Anschlussblockverbindung mit dem
RS-485-Anschluss multiplexiert. COM2
kan auch für den Anschluss des AXIS
2191 Audiomoduls benutzt werden.
Lieferumfang
Vergleichen Sie die mit dem AXIS 2400+/2401+ gelieferten Komponenten mit folgender
Liste:
Teil
Video-Server
Garantiekarte
Dieses Dokument
Hinweis:
Das mit dem AXIS 2400+/2401+ ausgelieferte Netzkabel ist landesspezifisch. Bitte überprüfen
Sie, ob Sie das richtige Netzkabel verwenden.
Die E/A-Anschlussblockverbindung befindet sich zwischen den beiden seriellen
Anschlüssen auf dem hinteren Bedienfeld und liefert die physische Schnittstelle
für ein Relay-Switch-Ausgabegerät, vier mit Digitalkameras gekoppelte Eingabe-
geräte und eine RS-485-Schnittstelle. Diese Verbindung ermöglicht die
Datenübertragung über Gruppenverbindungs-Kommunikationsleitungen, zu kipp-
und schwenkbaren RS-485-Geräten und externe Auslösung; Merkmale, die typis-
cherweise CCTV-Geräten zugeordnet werden. Die Verbindung kann auch als Gleich-
stromanschluss für die Einheit dienen.
POWER
COM 1
PS-D
Bezeichnung
AXIS 2400+
AXIS 2401+ (NTSC)
AXIS 2401+ (PAL)
AXIS 2400+/2401+ Admin-
istration Manual v1.0
AXIS 2400+/2401+ Admin Manual
E/A-Anschlussblock
1 2 3 4 5 6 7 8
COM 2
9 10 11 12 13 14 15 16
Netzwerkanschluss
Der AXIS 2400+/2401+ ist für 10-MBit/s-Ethernet- und 100-MBit/s-Fast-
Ethernet-Netzwerke konzipiert und wird über einen standardmässigen
RJ45-Stecker mit dem Netzwerk verbunden. Durch Unterstützung von
NWAY ermittelt der AXIS 2400+/2401+ die Übertragungsgeschwindigkeit
des Segments im lokalen Netzwerk und stimmt die Datenkommunikation
darauf ab (zwischen 10 Mbit/s und 100 Mbit/s).
Quantität
Teil
1
Netzteil (PS-D)
1
1
CD
ETHERNET
10/100
Bezeichnung
Quantität
Europa
1
Großbritannien
Australien
USA
Japan
AXIS Network
1
Product CD v1.2
(oder später)
