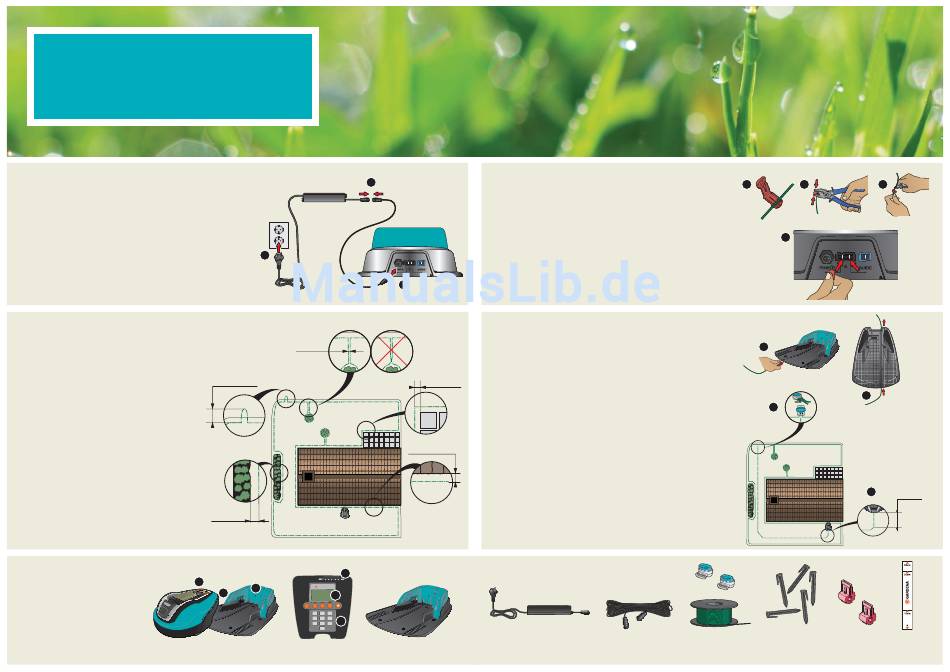

ERSTE SCHRITTE MIT DEM
GARDENA MÄHROBOTER
1.
Aufstellen und Anschließen der Ladestation
Siehe Kapitel 3.2 im Bedienungsanleitung
1. Die Ladestation sollte auf einer relativ horizontalen Fläche zentral im Arbeitsbereich
positioniert werden, mit viel Freifl äche vor der Ladestation.
2. Das Niederspannungskabel des Transformators an die Ladestation und den
Transformator anschließen.
3. Den Transformator an eine 230-V-Steckdose anschließen.
2. Aufl aden des Akkus und Verlegen
des Begrenzungskabels
S
iehe Kapitel 3.3 und 3.4 im Bedienungsanleitung
1. Den Mähroboter zum Aufl aden des Akkus in die Ladesta-
tion stellen, während das Begrenzungskabel verlegt wird.
Den Hauptschalter auf die Position 1 stellen.
2. Das Begrenzungskabel verlegen, sodass es eine Schleife
um den Arbeitsbereich bildet.
3. Machen Sie eine Schlaufe an der Stelle, an der später das
Suchkabel angeschlossen werden soll (siehe Punkt 4.5).
2
1. Hauptschalter
2. STOP-Taste
3. LED für Funktionsprüfung des
Begrenzungskabel und Suchkabel
4. Schnitthöhenanzeige
5. Display
6. Tastatur
2
3
0 cm / 0"
10 cm / 8"
20 cm / 8
"
4
1 2 3 4 5
3 GARDENA
1
5
Start
1 2 3
4 5 6
6
7 8 9
0
3. Anschließen des Begrenzungskabels
Siehe Kapitel 3.5 im Bedienungsanleitung
1. Anschlussklemmen öffnen und die Kabelenden in die Einbuchtungen des Verbinders
legen.
2. Die Anschlussklemmen mit einer Zange zusammendrücken.
3. Überstehendes Begrenzungskabel abschneiden. 1-2 cm oberhalb der jeweiligen
Anschlussklemme.
4. Die Anschlussklemmen an den mit "A" gekennzeichneten Kontaktstiften an der
Ladestation einstecken. Es ist wichtig, dass von rechts kommende Kabel am rechten
Kontaktstift und das von links kommende Kabel am linken Kontaktstift eingesteckt wird.
1
4. Verlegen und Anschließen des Suchkabels
Siehe Kapitel 3.6 im Bedienungsanleitung
1. Das Suchkabel durch die Öffnung unten an der Ladestation führen.
2. Die Anschlussklemme auf dieselbe Weise wie das Begrenzungskabel gemäß den
5 cm / 2" Anweisungen oben mit dem Suchkabel verbinden.
3. Die Anschlussklemme an dem mit "Guide" gekennzeichneten Kontaktstift an der
Ladestation einstecken.
4. Das Suchkabel mindestens 2 m gerade an der Vorderkante der Ladestation
herausziehen.
5. Das Suchkabel zu dem Punkt an der Begrenzungsschleife verlegen, an dem diese
miteinander verbunden werden sollen. Vermeiden Sie eine Kabelverlegung mit
spitzen Winkeln.
30 cm / 12"
6. Das Begrenzungskabel mit einer Kneifzange in der Mitte der in Punkt 2.3 erstellten
Schlaufe abschneiden.
7. Das Suchkabel und das Begrenzungskabel mit Hilfe dem dafür vorgesehenen
Verbinder verbinden. Den Verbinder mit einer Zange vollständig zusammendrücken.
Ladestation Transformator
1
4
1
7
Niederspannungskabel Begrenzungskabel und Haken
Verbinder
2 3
1
4
min 2 m / 7 ft
Anschlussklemmen Messhilfe
