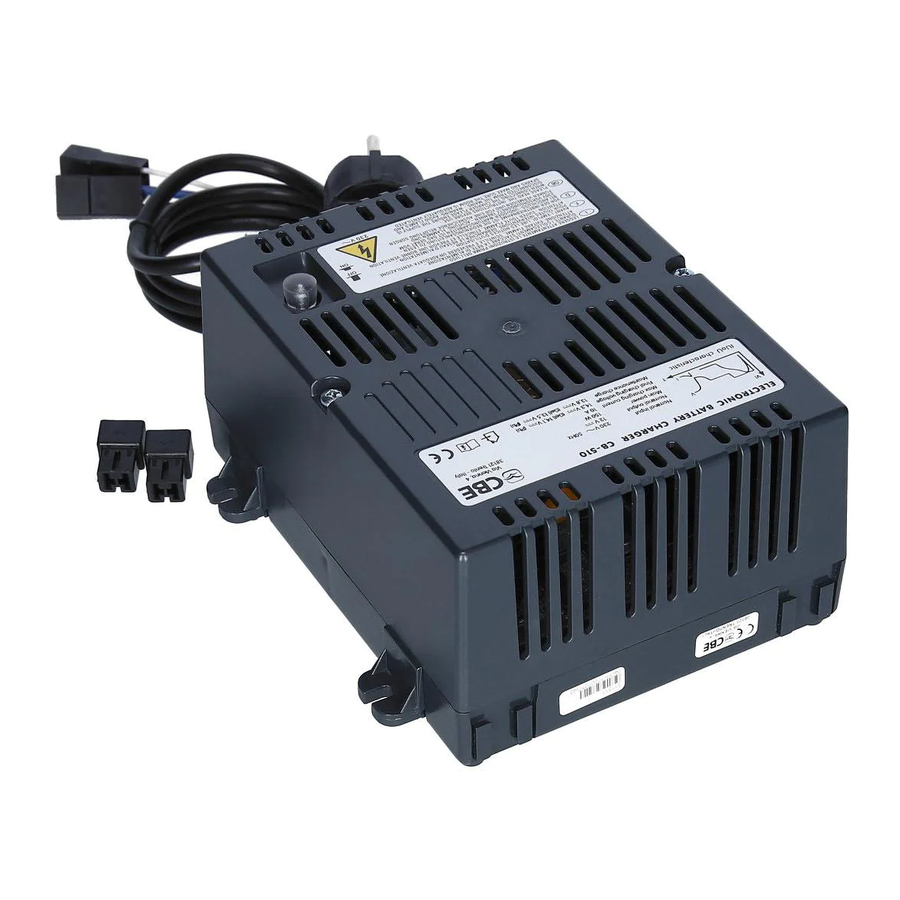

CBE CB 510 Bedienungsanleitung
Switch-mode-ladegerät
Vorschau ausblenden
Andere Handbücher für CB 510:
- Bedienungsanleitung (21 Seiten) ,
- Gebrauchsanweisungen (17 Seiten) ,
- Gebrauchsanweisung (5 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
- 1 Informazioni Generali
- 2 Caratteristiche Tecniche
- 3 Dati Tecnici Generali
- 4 General Information
- 5 General Technical Data
- 6 Allgemeine Informationen
- 7 Anschlüsse
- 8 Eingang - Technische Daten
- 9 Ausgang - Technische Daten
- 10 Generelle Technische Daten
- 11 Einbau
- 12 Informations Generales
- Diese Anleitung herunterladen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CBE CB 510
Inhaltszusammenfassung für CBE CB 510

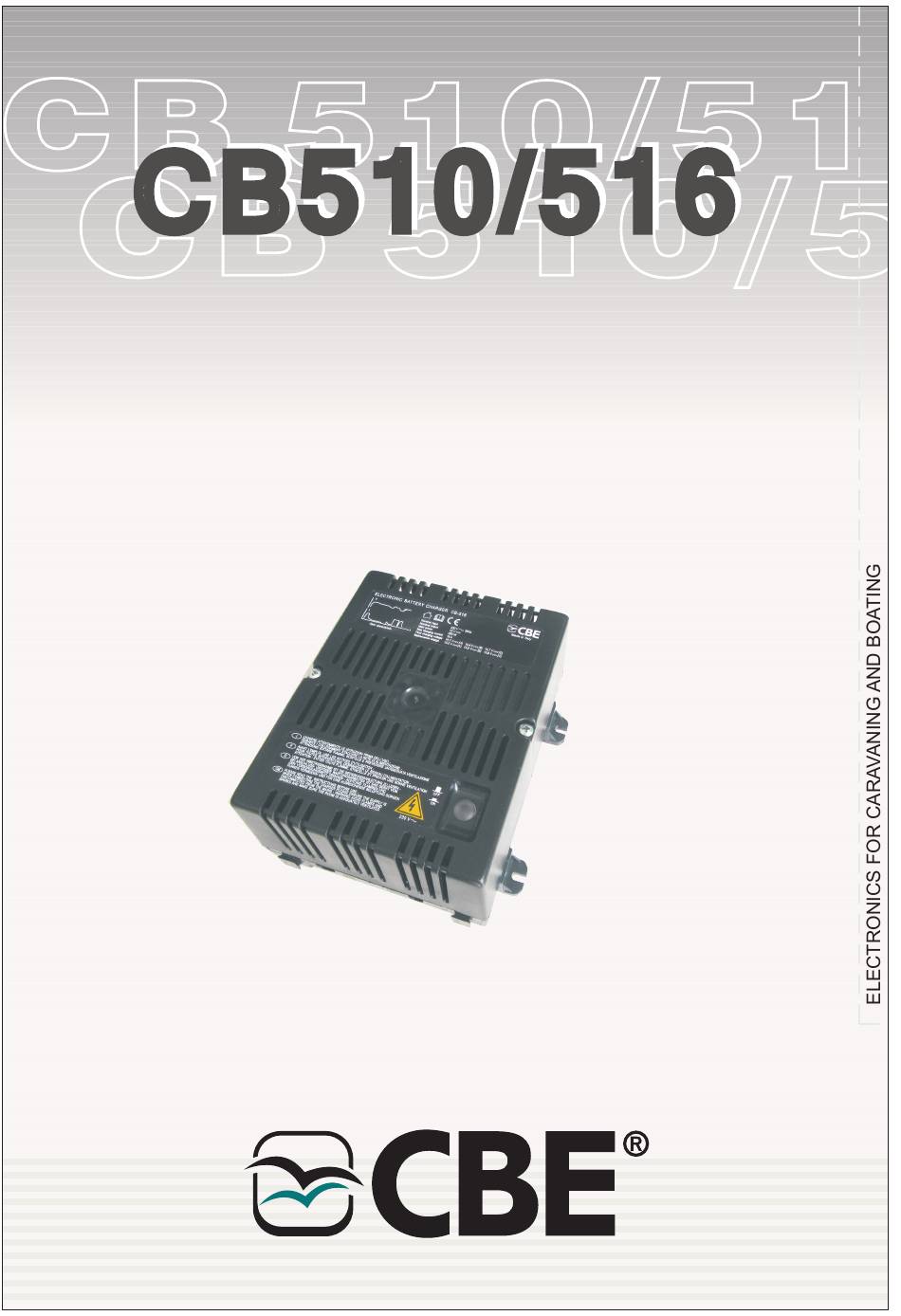

- Seite 1 CB510/516 CB510/516 CARICA BATTERIE SWITCHING SWITCH-MODE BATTERY CHARGER SWITCH-MODE-LADEGERÄT CHARGEUR DE BATTERIE A DECOUPAGE ISTRUZIONI D’USO USER’S MANUAL BEDIENUNGSANLEITUNG INSTRUCTIONS D’EMPLOI Ed.07/2017 cod. 000243A Rev.01...
-
Seite 2: Informazioni Generali
CB510/516 INFORMAZIONI GENERALI Il carica batterie switching CB510/516, specifico per il settore camper e nautico, è in grado di caricare batterie al piombo a 12V in modo automatico , con differenti valori di carica in funzione della posizione impostata tramite il selettore posizionato all’interno. Il carica batterie è... - Seite 3 Selettore di linea di carica 230V On/Off Connettore collegamento sensore temperatura “CTCB” Fuse 230V F2 - T 3.15A CB 510 CB 516 L=3mt Sensore temperatura mod."CTCB" (optional) da posizionare in prossimità della batteria COLLEGAMENTO 12V NERO Alimentazione - 12V (NERO)
-
Seite 4: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE DATI TECNICI DI INGRESSO Tensione nominale 230V ± Frequenza 50 Hz Potenza massima CB510 - 150 W CB516 - 250 W T 3.15A (vetro 5x20) Fusibile di protezione rif. F2 230V luminoso Interruttore di sicurezza DATI TECNICI DI USCITA Tensione di Bulk 14,1V (A) - 14,4V... - Seite 5 - Prima di scollegare l'apparecchio dalla rete 230V spegnere l'interruttore di sicurezza. - L'installazione avviene tramite n° 4 piedini di fissaggio, facilmente posizionabili sui 4 lati. - Il carica batterie può essere installato abbinandolo ai quadri distribuzione CBE 12V e 230V utilizzando gli appositi incastri modulari. CAVI - Collegamento alla rete: utilizzare cavo 3x1.5mm², tipo H05 RN-F o cavi equivalenti .
-
Seite 6: General Information
CB510/516 GENERAL INFORMATION The CB510/516 switch-mode battery charger has been expressly designed for the caravanning and boating sector and can automatically charge 12V lead batteries, with different charging values according to the position set using the selector positioned inside. The battery charger is protected against overtemperature and the 12V outputs are protected against short circuit and polarity inversion. - Seite 7 - 12V supply (BLACK) + 12V supply (BLEU) SIGNAL BLACK Output +12Vd.c. (S) power supply signal (To connect to CBE equipment) CONNECTION BATTERY TEMPERATURE SENSOR (optional) BLACK Temperature sensor (mod. “CTCB”) to be placed close to the battery , where it...
-
Seite 8: General Technical Data
SPECIFICATIONS INPUT TECHNICAL DATA Nominal voltage 230V ±10% Frequency 50 Hz Maximum power CB510 - 150 W CB516 - 250 W T 3.15A (glass 5x20) Protection fuse ref. F2 Safety switch 230V Luminous OUTPUT TECHNICAL DATA Bulk voltage 14,1V (A) - 14,4V (B) - 14,7V Float voltage 13,5V... - Seite 9 - Installation requires the fixing of 4 pins that can be easily placed on the 4 sides. - The battery charger can be installed together with CBE 12V and 230V distribution panels, using the appropriate modular joints.
-
Seite 10: Allgemeine Informationen
CB510/516 ALLGEMEINE INFORMATIONEN Das Switch-Mode-Ladegerät CB510/516 wurde ausdrücklich für die Caravan- und Boots-Branche entwickelt und kann 12V Blei-Batterien automatisch aufladen, mit Ladewerten gemäß der Stellung des integrierten Wahlschalters. Das Ladegerät ist gegen Übertemperatur geschützt und die 12V Ausgänge sind gegen Kurzschluss und Verpolung geschützt. -
Seite 11: Anschlüsse
- 12V Versorgung (BLEU) + 12V Versorgung SIGNAL SCHWARZ +12V-Ausgang (S) Signal Vorhandensein Netz (mit eventuellen CBE- Ausrüstungen zu verbinden) ANSCHLUSS TEMPERATURFÜHLER BATTERIE (optional) SCHWARZ Temperaturfühler (Modell "CTCB"), der in der Nähe von der Batterie su positionieren ist und wo er nicht durch andere Wärmequellen beeinflusst werden kann. -
Seite 12: Eingang - Technische Daten
TECHNISCHE DATEN EINGANG - TECHNISCHE DATEN Spannung 230V ± Frequenz 50 Hz Maximale Leistung CB510 - 150 W CB516 - 250 W T 3.15 Glas 5x20) Schutz Sicherung (bez. F2) 230V (leuchtend) Sicherheitsschalter AUSGANG - TECHNISCHE DATEN Bulk-Spannung 14,1V (A) - 14,4V (B) - 14,7V Float-Spannung 13,5V... -
Seite 13: Einbau
-Netz zu trennen, den Sicherheitsschalter abschalten. - Die Installation erfolgt mittels der 4 Befestigungsfüße, die einfach an den 4 Seiten positionierbar sind. - Eine Modularinstallation vom Ladegerät ist mit den CBE 12V und 230V Verteilungsmodule möglich. KABEL - Anschluss an das Netz: Kabel 3x1.5mm², Typ H05 RN-F oder äquivalente Kabel verwenden. -
Seite 14: Informations Generales
CB510/516 INFORMATIONS GENERALES Le chargeur de batterie à découpage CB510/516, spécifiquement conçu pour les camping-cars et le secteur nautique, est en mesure de charger automatiquement des batteries au plomb à 12V , avec différentes valeurs de charge en fonction de la position définie par le biais du sélecteur positionné à l’intérieur. - Seite 15 230V On/Off Branchement capteur de température de la batterie “CTCB” Fusible 230V F2 - T 3.15A CB 510 CB 516 L=3mt Capteur de température de la batterie mod. "CTCB" (en option) à fixer à proximité de la batterie BRANCHEMENT 12V...
- Seite 16 CARACTÉRISTIQUES DONNÉES TECHNIQUES D'ENTRÉE Tension nominale 230V ±10% Fréquence 50 Hz Puissance maximale CB510 - 150 W CB516 - 250 W T 3.15A (verre 5x20) Fusible de protection réf. F2 Interrupteur de sécurité 230V (lumineux) DONNÉES TECHNIQUES DE SORTIE Tension de Bulk 14,1V (A) - 14,4V (B) - 14,7V...
- Seite 17 - L'installation est exécutée par le biais de 4 pieds de fixation, facilement positionnables sur 4 côtés. - Le chargeur de batterie peut être installé en le couplant aux modules de distributions CBE 12 V et 230 V en utilisant les emboîtements modulaires prévus à cet effet.
- Seite 18 ....................
- Seite 19 ....................
- Seite 20 CBE S.r.l. Via Vienna, 4 - z.i. Spini (settore D) 38121 Trento - Italy Tel. +39 0461 991598 - Fax +39 0461 960009 www.cbe.it - E-mail: cbe@cbe.it...
