Elektrischer Anschluss
34

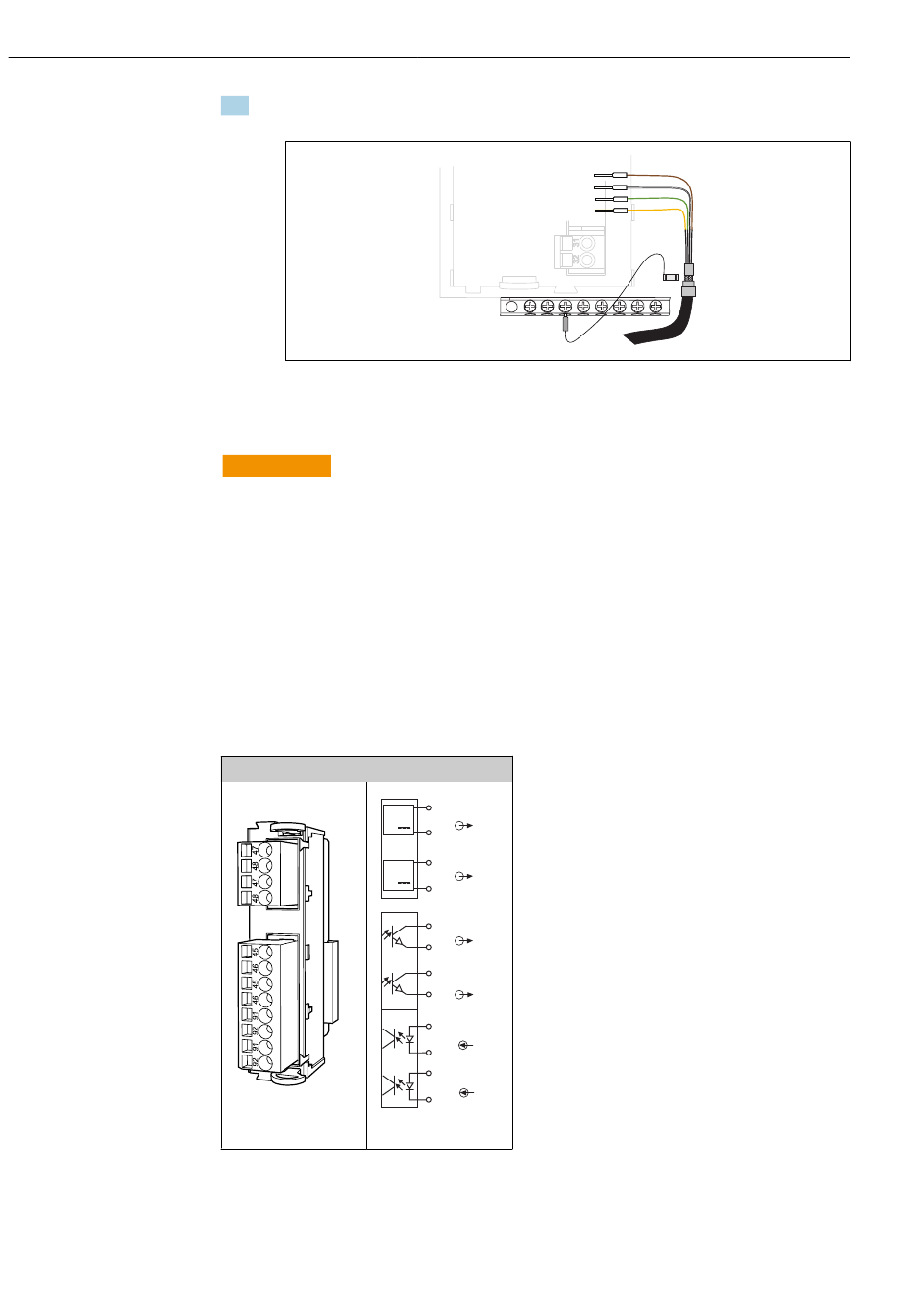

4. Den Außenschirm des Kabels über die Metallverschraubung an der Erdungsschiene
unterhalb des Basismodul-E erden.
38
Klemmschiene
6.4.3
Zusätzliche Eingänge, Ausgänge oder Relais anschließen
WARNUNG
L
Fehlende Modulabdeckung
Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen!
‣
Hardware ändern oder erweitern: Steckplätze immer von links nach rechts auffüllen.
Keine Lücke lassen.
‣
Wenn nicht alle Steckplätze belegt sind: In den Platz rechts vom letzten Modul immer
eine Blind- oder Endabdeckung stecken → 34, 32. Dadurch ist der Berührungs-
schutz gewahrt.
‣
Den Berührungsschutz insbesondere bei Relaismodulen (2R, 4R, AOR) gewährleisten.
‣
Zusätzlich benötigte Schirmungen zentral im Schaltschrank über bauseitige Klemmenb-
löcke mit PE verbinden.
Digitale Ein- und Ausgänge
Modul DIO
40
39
Modul
47
+
1
48
–
47
+
2
48
–
45
+
1
46
–
45
+
2
46
–
91
+
1
92
–
91
+
2
92
–
Anschlussplan
Liquiline System CA80AM
A0028930
