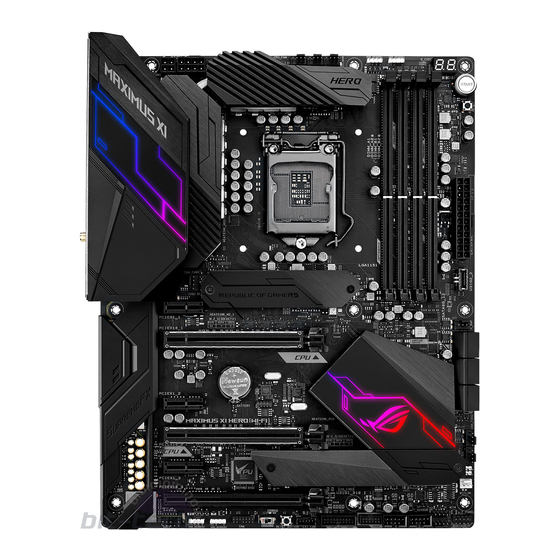

Asus ROG MAXIMUS XI HERO Handbuch

Asus ROG MAXIMUS XI HERO Handbuch

Wi-fi
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ROG
MAXIMUS XI
HERO
(WI-FI)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus ROG MAXIMUS XI HERO

Inhaltszusammenfassung für Asus ROG MAXIMUS XI HERO

  • Seite 1 MAXIMUS XI HERO (WI-FI)
  • Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ..................vi Über dieses Handbuch ..................... vii ROG MAXIMUS XI HERO (WI-FI) Spezifikationsübersicht ........ix Verpackungsinhalt ....................xv Installationswerkzeuge und Komponenten ............xvi Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3...
  • Seite 4 3.6.14 SMART-Informationen zu Festplatte/SSD ........ 3-21 Überwachungsmenü ................3-22 Boot Menü....................3-22 Tools-Menü ....................3-24 3.9.1 ASUS EZ Flash 3 Utility ............3-24 3.9.2 ASUS Sicheres Löschen ............3-25 3.9.3 ASUS Benutzerprofil ..............3-26 3.9.4 ROG OC Panel H-Key Configure (ROG-OC-Panel-H-Key konfigurieren) ................
  • Seite 5 3.11 Aktualisieren des BIOS................3-28 3.11.1 EZ Update ................. 3-28 3.11.2 ASUS EZ Flash 3 ..............3-29 3.11.3 ASUS CrashFree BIOS 3 ............3-31 Kapitel 4: RAID-Support RAID Konfigurationen................4-1 4.1.1 RAID Definitionen................ 4-1 Anhang Q-Code-Tabelle ......................A-1 Hinweise ........................A-5...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 8: Anmerkungen Zu Diesem Handbuch

    Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um beim Ausführen einer Aufgabe Schäden an den Komponenten zu vermeiden.

  • Seite 9: Rog Maximus Xi Hero (Wi-Fi) Spezifikationsübersicht

    ROG MAXIMUS XI HERO (WI-FI) Spezifikationsübersicht Intel Sockel 1151 für Intel Core™ 9000er Serie, 8. Generation ® ® Core™ i7 / i5 / i3, Pentium und Celeron Prozessoren ® ® Unterstützt 14nm CPU Unterstützt Intel Turbo Boost Technologie 2.0* ®...
  • Seite 10 ROG MAXIMUS XI HERO (WI-FI) Spezifikationsübersicht Intel Z390 Chipsatz mit RAID 0, 1, 5, 10 und Intel Rapid ® ® Storage Technologie Unterstützung - 1 x M.2_1 Sockel 3 mit M Key, Typ 2242/2260/2280 (unterstützt PCIE 3.0 x4 und SATA Modus)* - 1 x M.2_2 Sockel 3 mit M Key, Typ 2242/2260/2280/22110...
  • Seite 11 ROG MAXIMUS XI HERO (WI-FI) Spezifikationsübersicht Intel Z390 Chipsatz ® - 4 x USB 3.1 (Gen1) Anschlüsse (2 Anschlüsse auf der Rückseite [blau], 2 Anschlüsse auf dem Mittelboard) - 6 x USB 2.0 Anschlüsse (2 Anschlüsse auf der Rückseite [schwarz], 4 Anschlüsse auf dem Mittelboard) - 4 x USB 3.1 (Gen2) Anschlüsse (3 x Typ-A [rot] und 1 x Typ-C...
  • Seite 12 AURA - AURA Beleuchtungssteuerung - Aura RGB-Leisten-Header - Aura Ansteuerbare Leisten-Header - Synchronisierung der AURA Lichteffekte mit kompatiblen ASUS ROG Geräten ASUS Dual Intelligent Processors 5 - Optimiertes 5-Wege-Tuning vereinigt perfekt TPU Insight, EPU Guidance, DIGI+ Power Control, Fan Xpert 4 und Turbo App...
  • Seite 13 ROG MAXIMUS XI HERO (WI-FI) Spezifikationsübersicht 2 x Ansteuerbare Aura Leisten-Header 2 x Aura RGB-Leisten-Header 1 x USB 3.1 (Gen1) Header unterstützt zusätzliche 2 USB 3.1 (Gen1) Anschlüsse 2 x USB 2.0 Header unterstützen zusätzliche 4 USB 2.0 Anschlüsse 1 x USB 3.1 (Gen2) Frontblendenanschluss 1 x M.2_1 Sockel 3 mit M Key, Typ 2242/2260/2280 (unterstützt...

  • Seite 14: Handhabbarkeit

    ROG MAXIMUS XI HERO (WI-FI) Spezifikationsübersicht 1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 3.0, SM BIOS BIOS 3.1, ACPI 6.1 WOL, PXE Handhabbarkeit WinRAR Overwolf Software Kaspersky Anti-Virus DAEMON Tools Software Unterstützte Windows 10, 64-bit ®...

  • Seite 15: Verpackungsinhalt

    Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ROG MAXIMUS XI HERO (WI-FI) Motherboard 2 x 2-in-1 SATA 6 Gb/s Kabel Kabel 1 x Verlängerungskabel für RGB-Leisten 1 x Verlängerungskabel für ansteuerbare RGB-Leisten 1 x ASUS 2x2 Dual-Band-WLAN Antenne (WLAN 802.11a/b/ g/n/ac konform) 1 x SLI™...

  • Seite 16: Installationswerkzeuge Und Komponenten

    Installationswerkzeuge und Komponenten Intel LGA1151 CPU ® Intel LGA1151 kompatible CPU Lüfter ® Philips (Kreuz)-Schraubenzieher SATA Festplattenlaufwerk PC Gehäuse DIMM 1 Tüte mit Schrauben Netzteil SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) Die obigen Werkzeuge und Komponenten sind nicht im Lieferumfang des Motherboards enthalten.

  • Seite 17: Kapitel 1: Produkteinführung

    Kapitel 1: Produkteinführung Produkteinführung Motherboard-Übersicht 1.1.1 Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ROG MAXIMUS XI HERO (WI-FI)

  • Seite 18: Motherboard-Layout

    1.1.2 Motherboard-Layout Weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse finden Sie in den Abschnitten 1.1.8 Interne Anschlüsse und 2.3.1 Rücktafelanschlüsse. Kapitel 1: Produkteinführung...

  • Seite 19: Ausstattungsinhalt

    1-22 W_IN; 2-polig W_OUT; 3-polig W_FLOW) 13. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) 1-17 14. Systembereich-Anschlüsse (10-1-polig F_PANEL; 4-polig SPEAKER) 1-21 15. USB 2.0 Anschlüsse (10-1-polig USB_E12; USB_E34) 1-17 16. Node Anschluss (12-1-polig NODE) 1-19 17. USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_910) 1-16 18. ReTry-Taste (RETRY_BUTTON) 1-11 19. MemOK! II Schalter (MemOK!_II) 1-10 20. TPM Anschluss (14-1 polig TPM) 1-19 21. Frontblenden Audioanschluss (10-1-polig AAFP) 1-15 22. M.2 Sockel (M.2_1 (Sockel 3); M.2_2 (Sockel 3)) 1-25 23. LED-Anschluss (8-polig LED_CON1) 1-22 ROG MAXIMUS XI HERO (WI-FI)

  • Seite 20: Central Processing Unit (Cpu)

    1.1.3 Central Processing Unit (CPU) Dieses Motherboard unterstützt den Intel Sockel 1151 für Intel Core™ 9000er Serie, 8. ® ® Generation Core™ i7/ i5/ i3, Pentium und Celeron Prozessoren mit integriertem Speicher und PCI-Express-Controllern zur Unterstützung von Dual-Channel (4 DIMM) DDR4 Speicher und 16 PCI Express 3.0/2.0-Lanes. Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1150, LGA1155 und LGA1156 Sockel entworfene CPU auf dem LGA1151 Sockel. • Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. • Stellen Sie nach dem Kauf des Motherboards sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Kapitel 1: Produkteinführung...

  • Seite 21: Systemspeicher

    1.1.4 Systemspeicher Das Motherboard ist mit vier Double Data Rate 4 (DDR4) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ROG MAXIMUS XI HERO (WI-FI)
  • Seite 22 Speicherkonfigurationen Sie können 2 GB, 4 GB, 8 GB und 16 GB ungepufferte und nicht-ECC DDR4 DIMMs in den DIMM-Sockeln installieren. • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant. • Dieses Motherboard unterstützt keine Speichermodule mit 512Mb (64MB) Chips oder weniger (Speicherchipkapazitäten werden in Megabit, 8 Megabit/Mb = 1 Megabyte/MB). • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...

  • Seite 23: Erweiterungssteckplätze

    1.1.5 Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 3.0 X1_1 Steckplatz PCIe 3.0 x16_1 Steckplatz PCIe 3.0 X1_2 Steckplatz PCIe 3.0 x16_2 Steckplatz PCIe 3.0 x1_3 Steckplatz PCIe 3.0 x16_3 Steckplatz ROG MAXIMUS XI HERO (WI-FI)
  • Seite 24 PCIe-Betriebsmodus VGA Konfiguration PCIe 3.0 x16_1 PCIe 3.0 x16_2 Einzel VGA / PCIe Karte x16 (Empfehlung für Einzel VGA) Dual VGA/PCIe Karte PCIe-Betriebsmodus PCIe Lane Automatischer Modus x4 Modus PCIe_x16_3 (Teilt die Bandbreite mit SATA6G_5 und SATA6G_6) • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™- oder SLI-Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss (CHA_FAN1-3). Der PCIEX16_1 Steckplatz wechselt in den x8 Modus, wenn der PCIEX16_2 Steckplatz belegt ist. Kapitel 1: Produkteinführung...

  • Seite 25: Onboard-Tasten Und Schalter

    1.1.6 Onboard-Tasten und Schalter Die Onboard-Tasten und Schalter ermöglichen Ihnen die Feineinstellung der Leistung, während der an einem offenen System oder einem Testaufbau. Dies ist ideal für Übertakter und Spieler, die ständig die Einstellungen ändern, um die Systemleistung zu verbessern. Einschalttaste (START) Das Motherboard ist mit einem Anschalter ausgestattet, mit dem Sie das System Einschalten oder Aufwecken können. Die Taste leuchtet auch auf, wenn das System an eine Stromquelle angeschlossen ist und weist Sie darauf hin, dass Sie das System herunterfahren und das Stromkabel ziehen sollten, bevor Sie die Motherboardkomponenten entfernen oder installieren. RESET-Taste (RESET) Drücken Sie die Reset-Taste, um das System neu zu starten. ROG MAXIMUS XI HERO (WI-FI)
  • Seite 26 Schauen Sie im Abschnitt 1.1.7 Onboard-LEDs für die exakte Position der Mem_ • LED. • Die DRAM LED leuchtet auch auf, wenn das DIMM nicht richtig installiert wurde. Schalten Sie das System aus und bauen Sie das DIMM ordnungsgemäß ein, bevor Sie die MemOK! II Funktion verwenden. • Der MemOK! II Schalter funktioniert nicht in der Windows-Umgebung. • Während des Einstellungsvorgangs lädt und testet das System Probeprofile. Das System benötigt für den Test einer Gruppe von Profilen ca. 30 Sekunden. Falls der Test fehlschlägt, startet das System neu und testet die nächste Gruppe an Profilen. Das System wird während des Testens mehrere Male neu gestartet. Sobald das System den Testvorgang abgeschlossen hat, wird die Mem_LED deaktiviert. Bitte tun Sie nichts, bevor die Mem_LED ausgeschaltet ist. • Aufgrund der Speichereinstellungsanforderungen startet das System automatisch neu, nachdem jedes Profil getestet wurde. Falls die installierten DIMMs nach dem kompletten Einstellungsvorgang immer noch nicht gestartet werden können und die Mem_LED ausgeschaltet ist, schauen Sie bitte in den Q-Code-LED- und Q-Code- Tabellen für weitere Informationen über den Fehler. • Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der Speichereinstellung fort. Um die Speichereinstellung zu beenden, schalten Sie den Computer aus und trennen Sie das Netzkabel für etwa 5 bis 10 Sekunden. Setzen Sie dann den MemOK! II Schalter auf 'deaktiviert'. • Tauschen Sie die DIMMs durch Modelle aus, die in der Liste qualifizierter Händler von Speichermodulen unter www.asus.com empfohlen werden. • Wir empfehlen Ihnen, dass Sie, nachdem Sie die MemOK! II-Funktion benutzt haben, die neueste BIOS-Version unter www.asus.com herunterladen und Ihr BIOS damit aktualisieren. 1-10 Kapitel 1: Produkteinführung...
  • Seite 27 ReTry-Taste (RETRY_BUTTON) Die ReTry-Taste ist speziell für Übertakter vorgesehen und während des Startvorgangs, bei dem die Reset-Taste unbrauchbar ist, besonders praktisch. Bei Betätigung wird ein Systemneustart erzwungen, während die Einstellungen für wiederholte Versuche in schneller Folge zur Erzielung eines erfolgreichen POST beibehalten werden. ROG MAXIMUS XI HERO (WI-FI) 1-11...

  • Seite 28: Onboard Leds

    1.1.7 Onboard LEDs Q-LEDs (BOOT_LED, VGA_LED, DRAM_LED, CPU_LED) Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA-Karte und Systemstartgeräte) der Reihe nach während des Motherboard-Startvorgangs. Falls ein Fehler gefunden wurde, leuchtet die entsprechende LED, bis das Problem gelöst ist. Dieses benutzerfreundliche Design bietet eine intuitive Möglichkeit zur sekundenschnellen Lokalisierung des Stammproblems. Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. Speicher-LED (Mem_LED) Die Mem_LED leuchtet dauerhaft, während die MemOK! II-Funktion verwendet wird. Wenn die neuen Tests abgeschlossen sind, wird die Mem_LED ausgeschaltet. 1-12 Kapitel 1: Produkteinführung...
  • Seite 29 Festplatten-LED (HD_LED) Die Festplatten-LED dient der Anzeige der Festplattenaktivität. Sie blinkt, wenn Daten auf die Festplatte geschrieben oder von ihr gelesen werden. Die LED leuchtet nicht, wenn keine Festplatte mit dem Motherboard verbunden ist oder die Festplatte nicht funktioniert. Q-Code LED Der Q-Code-LED bietet Ihnen einen 2-stelligen Fehlercode, der den Systemstatus anzeigt. Details finden Sie in der Q-Code-Tabelle auf der nächsten Seite. • Die Q-Code LED zeigt die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. • Entnehmen Sie bitte der Q-Code-Tabelle im Anhang weitere Einzelheiten. ROG MAXIMUS XI HERO (WI-FI) 1-13...

  • Seite 30: Interne Anschlüsse

    Z390 Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_12; SATA6G_34; ® SATA6G_56) Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle ATA 6.0 Gb/s Signalkabel. Falls Sie serielle ATA-Festplatten installiert haben, können Sie eine RAID 0-, 1-, 5- und 10-Konfiguration mit der Intel Rapid Storage Technologie über den integrierten Intel ® ® Z390-Chipsatz erstellen. • Diese Anschlüsse sind standardmäßig auf [AHCI] eingestellt. Wenn Sie beabsichtigen, ein Serial-ATA-RAID-Set mit diesen Anschlüssen zu erstellen, setzen Sie in BIOS das Element SATA-Modusauswahl auf [Intel RST Premium With Intel ® ® Optane System Acceleration (RAID)]. • Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID- Konfigurationshandbuch unter https://www.asus.com/support. 1-14 Kapitel 1: Produkteinführung...
  • Seite 31 Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden- Audio-E/A-Modul-Kabels mit diesem Anschluss. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. USB 3.1 (Gen2) Frontblendenanschluss (U31G2_2) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen2)-Modul für zusätzliche USB 3.1 (Gen2)-Anschlüsse zu verbinden. Die neueste USB 3.1 (Gen2) Anschlussfähigkeit bietet Datenübertragungsgeschwindigkeiten bis zu 10 Gb/s. Das USB 3.1 (Gen2)-Modul muss separat erworben werden. ROG MAXIMUS XI HERO (WI-FI) 1-15...
  • Seite 32 USB 3.1 (Gen1) Anschluss (20-1-polig U31G1_910) Dieser Anschluss ermöglicht es Ihnen, ein USB 3.1 (Gen1)-Modul für zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.1 (Gen1)-Modul können Sie alle Vorteile von USB 3.1 (Gen1) nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0. Das USB 3.1 (Gen1)-Modul muss separat erworben werden. Das angeschlossene USB 3.1 (Gen1)-Gerät kann im xHCI- oder EHCI-Modus ausgeführt werden, je nach Einstellung des Betriebssystems. 1-16 Kapitel 1: Produkteinführung...
  • Seite 33 USB 2.0 Anschlüsse (10-1-polig USB_E12; USB_E34) Diese Anschlüsse sind für die USB 2.0 Anschlüsse vorgesehen. Schließen Sie das USB-Modul-Kabel an diesen Anschluss an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückwand des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, mit dem Sie die Temperatur der kritischen Komponenten der Motherboards und angeschlossenen Geräte überwachen können. ROG MAXIMUS XI HERO (WI-FI) 1-17...
  • Seite 34 Lüfter- und Pumpenanschlüsse (4-polig CPU_FAN; 4-polig CPU_OPT; 4-polig H_AMP; 5-polig EXT_FAN; 4-polig W_PUMP+; 4-polig AIO_PUMP; 4-polig CHA_FAN1-3) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. Der EXT_FAN-Anschluss ist nur für die Lüftererweiterungskarte ausgelegt. Weitere Informationen zur Lüftererweiterungskarte finden Sie im Abschnitt So installieren Sie die Lüftererweiterungskarte in dieser Anleitung. • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! • Stellen Sie sicher, dass das Lüfterkabel vollständig in den Lüfteranschluss eingesteckt ist. • Die LÜFTERERWEITERUNGSKARTE kann separat erworben werden. • Die Unterstützung der W_PUMP+ Funktion hängt vom Wasserkühlsystem ab. • Für bessere Q-Fan-Funktionen empfehlen wir die Benutzung 4-poliger PWM-Lüfter beim Anschließen leistungsstarker Lüfter (1A oder höher) am H_AMP-Anschluss. Header Max.
  • Seite 35 Node Anschluss (12-1-polig NODE) Über diesen Anschluss können Sie ein kompatibles Netzteil verbinden oder eine kompatible Lüftererweiterungskarte steuern. Weitere Informationen über die Geräte und die aktuellste Kompatibilitätsliste finden Sie unter www.asus.com. TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. Das TPM-Modul muss separat erworben werden. ROG MAXIMUS XI HERO (WI-FI) 1-19...
  • Seite 36 ATX-Stromanschlüsse (24-poliger EATXPWR; 8-poliger EATX12V_1; 4-poliger EATX12V_2) Diese Anschlüsse sind für die ATX-Stromversorgungsstecker. Die Stromversorgungsstecker für diese Anschlüsse passen nur in eine Richtung. Finden Sie die korrekte Ausrichtung und drücken Sie fest nach unten, bis die Anschlüsse vollständig passen. • Schließen Sie NICHT nur den 4-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker Inanspruchnahme überhitzen. • Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide, den 8-poligen und 4-poligen Stromstecker anschließen. • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie zwei oder mehrere High-End PCI-Express x16-Karten benutzen möchten, verwenden Sie ein Netzteil mit 1000W Leistung oder höher, um die Systemstabilität zu gewährleisten. 1-20 Kapitel 1: Produkteinführung...
  • Seite 37 Systembetriebs-LED (2-polig PLED) Dieser 2-polige Stecker ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse- Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig HDD_LED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die Festplatten-LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden. • Systemlautsprecher (4-Pin-Lautsprecher) Dieser 4-polige Anschluss ist für den am Gehäuse befestigten Systemlautsprecher. Der Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören. • ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWRBTN) Dieser Anschluss ist für den Systemstromschalter. Durch Drücken des Netzschalters wird das System eingeschaltet oder wechselt das System in den Sparmodus oder Soft- Aus-Modus, je nach den BIOS-Einstellungen. Drücken Sie den Netzschalter länger als vier Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet. • Reset-Taste (2-polig RESET) Verbinden Sie diesen 2-poligen Anschluss mit dem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten. ROG MAXIMUS XI HERO (WI-FI) 1-21...
  • Seite 38 LED-Anschluss (8-polig LED_CON1) Dieser LED-Anschluss dient dazu, LED-Leisten an Ihrer E/A Rückwandabdeckung zu befestigen. Wasser-Herein-, Wasser-Heraus- und Wasserfluss-Anschlüsse (2-polig W_IN; 2-polig W_OUT; 3-polig W_FLOW) Diese Anschlüsse ermöglichen es Ihnen, Sensoren zur Überwachung der Temperatur und der Durchflussleistung Ihres Flüssigkeitskühlsystems zu verbinden. Sie können die Lüfter und die Wasserpumpe manuell anpassen, um den Wärmehaushalt Ihres Flüssigkeitskühlsystems zu optimieren. 1-22 Kapitel 1: Produkteinführung...
  • Seite 39 AURA RGB Header (4-polig RGB_HEADER1-2) Diese Anschlüsse sind für die RGB LED-Leisten vorgesehen. Der RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 3 A (12 V) und einer Länge bis 3 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED- Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System in Betrieb ist. • Die LED-Leisten müssen separat erworben werden. ROG MAXIMUS XI HERO (WI-FI) 1-23...
  • Seite 40 Ansteuerbare RGB Header (4-1-polig ADD_HEADER1-2) Diese Anschlüsse sind für einzeln ansteuerbare RGB WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten. Der ansteuerbare RGB Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/ Data/Ground) mit einer maximalen Leistung von 3 A (5 V) und maximal 120 LEDs. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob die ansteuerbare RGB LED-Leiste in der richtigen Ausrichtung verbunden ist und ob der 5 V Anschluss mit dem 5 V Header auf dem Motherboard richtig justiert wurde. • Die ansteuerbare RGB LED-Leiste leuchtet nur unter dem Betriebssystem. • Die ansteuerbare RGB LED-Leiste muss separat erworben werden. 1-24 Kapitel 1: Produkteinführung...
  • Seite 41 M.2 Sockel (M.2_1 (Sockel 3); M.2_2 (Sockel 3)) In diesen Sockeln können Sie M.2 SSD-Module installieren. • Der M.2_1 Sockel unterstützt das PCIe 3.0 x4 und SATA Modus M Key Design sowie PCIe- und SATA-Speichergeräte des Typs 2242 / 2260 / 2280. • Der M.2_2 Sockel unterstützt das PCIe 3.0 x4 M Key Design sowie PCIe- Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. • Diese Sockel unterstützen IRST (Intel Rapid Storage Technologie). ® • Wenn der M.2_1 (Sockel 3) im SATA-Modus arbeitet, wird der SATA-Anschluss 2 (SATA6G_2) deaktiviert. • Das M.2 SSD-Modul muss separat erworben werden. ROG MAXIMUS XI HERO (WI-FI) 1-25...
  • Seite 42 1-26 Kapitel 1: Produkteinführung...

  • Seite 43: Kapitel 2: Grundinstallation

    Die Abbildungen in diesem Abschnitt sind nur als Referenz gedacht. Das Motherboard- Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. 2.1.1 CPU Installation • Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1155 und LGA1156 Sockel auf dem LGA1151 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/-Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. ROG MAXIMUS XI HERO (WI-FI)

  • Seite 44: Installation Des Kühlsystems

    2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. Kapitel 2: Grundinstallation...

  • Seite 45: So Installieren Sie Einen Cpu-Kühlkörper Und Lüfter

    So installieren Sie einen CPU-Kühlkörper und Lüfter ROG MAXIMUS XI HERO (WI-FI)
  • Seite 46 So installieren Sie einen AIO-Kühler AIO_PUMP CPU_FAN CPU_OPT Kapitel 2: Grundinstallation...

  • Seite 47: Motherboard Installation

    2.1.3 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt. ROG MAXIMUS XI HERO (WI-FI)

  • Seite 48: Dimm Installation

    2.1.4 DIMM Installation Entfernen eines DIMMs Kapitel 2: Grundinstallation...

  • Seite 49: Atx Stromversorgung

    2.1.5 ATX Stromversorgung ODER • Schließen Sie NICHT nur den 4-poligen Stromstecker an, sonst könnte das Motherboard aufgrund starker Inanspruchnahme überhitzen. • Stellen Sie sicher, dass Sie den 8-poligen Stromstecker oder beide, den 8-poligen und 4-poligen Stromstecker anschließen. ROG MAXIMUS XI HERO (WI-FI)

  • Seite 50: Sata-Geräteanschlüsse

    2.1.6 SATA-Geräteanschlüsse ODER ODER Kapitel 2: Grundinstallation...

  • Seite 51: E/A-Anschlüsse Auf Der Frontseite

    So installieren Sie den USB 3.1 So installieren Sie den USB 2.0 (Gen1) Anschluss Anschluss USB 3.1 (Gen1) USB 2.0 So installieren Sie den Frontblenden So installieren Sie den Audio-Anschluss Systemlautsprecheranschluss AAFP ROG MAXIMUS XI HERO (WI-FI)

  • Seite 52: Erweiterungskarte Installieren

    2.1.8 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren 2-10 Kapitel 2: Grundinstallation...

  • Seite 53: So Installieren Sie Die Lüftererweiterungskarte

    So installieren Sie die Lüftererweiterungskarte • Die Abbildungen in diesem Abschnitt dienen lediglich der Veranschaulichung. Das Motherboard-Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. • Die LÜFTERERWEITERUNGSKARTE kann separat erworben werden. ROG MAXIMUS XI HERO (WI-FI) 2-11...

  • Seite 54: M.2 Installation

    2.1.9 M.2 Installation Für Typ 2280 M.2 auf M.2_1 Sockel Für Typ 2242 / 2260 M.2 auf M.2_1 Sockel Das M.2 SSD ist separat erhältlich. 2-12 Kapitel 2: Grundinstallation...
  • Seite 55 Für Typ 22110 M.2 auf M.2_2 Sockel Für Typ 2242 / 2260 / 2280 M.2 auf M.2_2 Sockel Das M.2 SSD ist separat erhältlich. ROG MAXIMUS XI HERO (WI-FI) 2-13...

  • Seite 56: Installation Der Wlan-Antenne

    2.1.10 Installation der WLAN-Antenne Installieren der ASUS 2x2 Dualband WLAN-Antenne Schließen Sie die mitgelieferte ASUS 2x2 Dualband WLAN-Antenne an die WLAN- Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die ASUS 2x2 Dualband WLAN-Antenne fest an den WLAN- Anschlüssen installiert ist. • Stellen Sie sicher, dass sich die Antenne mindestens 20 cm entfernt von allen Personen befindet. Die oberen Abbildungen sind zu Ihrer Referenz. Das E/A-Anschluss-Layout kann je nach Modell variieren, aber die Installation der WLAN-Antenne bleibt gleich für alle Modelle. 2-14 Kapitel 2: Grundinstallation...

  • Seite 57: Bios Update Utility

    Motherboard herunterzuladen. Benennen Sie die Datei in M11HW.CAP um und kopieren Sie sie dann auf Ihr USB- Speichergerät. Fahren Sie Ihren Computer herunter. Halten Sie die BIOS-Flashback-Taste 3 Sekunden lang gedrückt, bis die Flashback- LED dreimal blinkt: Die BIOS-Flashback-Funktion ist nun aktiv. USB-BIOS-Flashback-Anschluss USB-BIOS-Flashback-Taste Warten Sie bis das Licht ausgeht, was bedeutet, dass die Aktualisierung des BIOS beendet ist. Für weitere Aktualisierungsprogramme im BIOS-Setup beziehen Sie sich auf den Abschnitt 3.11 Aktualisieren des BIOS im Kapitel 3. • Trennen Sie während der BIOS-Aktualisierung nicht die mobile Disk, die Stromversorgung und drücken Sie nicht die CLR_CMOS-Taste, da der Vorgang sonst unterbrochen wird. Im Falle einer Unterbrechung folgen Sie bitte den empfohlenen Schritten noch einmal. • Falls die Anzeige für fünf Sekunden blinkt und danach dauerhaft leuchtet, bedeutet dies, dass BIOS-Flashback nicht richtig ausgeführt wird. Dies kann durch unsachgemäße Installation des USB-Speichergerät und den Dateinamen / Dateiformat-Fehler verursacht werden. In diesem Fall, starten Sie das System neu, um die Anzeige auszuschalten. • Die BIOS-Aktualisierung kann Risiken beinhalten. Wird das BIOS-Programm durch den Prozess beschädigt, so dass ein Systemstart nicht mehr möglich ist, nehmen Sie bitte Kontakt mit dem lokalen ASUS-Service-Zentrum auf. ROG MAXIMUS XI HERO (WI-FI) 2-15...

  • Seite 58: Rücktafel- Und Audio-Anschlüsse Des Motherboards

    Rücktafel- und Audio-Anschlüsse des Motherboards 2.3.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse CMOS Löschen-Schalter (CLR_CMOS). Drücken Sie diese Taste, um die BIOS- Setupinformationen zu löschen, wenn das System wegen Übertaktung hängt. PS/2 Maus-/Tastatur-Kombianschluss DisplayPort LAN (RJ-45) Anschluss* USB 3.1 (Gen1) Anschlüsse 7 und 8 WLAN 802.11 a/b/g/n/ac, Bluetooth V5.0 USB-BIOS-Flashback-Taste USB 2.0 Typ-A Anschlüsse 11 und 12. Der untere Anschluss unterstützt USB BIOS Flashback. HDMI-Anschluss USB 3.1 (Gen2) Typ-A Anschluss 5 USB 3.1 (Gen2) Typ-C™ Anschluss C6 USB 3.1 (Gen2) Typ-A Anschlüsse 3 und 4 Optischer S/PDIF-Ausgang Audio E/A-Anschlüsse** * und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED, und Audioanschlüsse auf die Tabellen. •...
  • Seite 59 Headset Anschluss 4-Kanal 5.1-Kanal 7.1-Kanal 2-Kanal Hellblau Line In Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mikrofoneingang Mikrofoneingang Mikrofoneingang Mikrofoneingang Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher ROG MAXIMUS XI HERO (WI-FI) 2-17...

  • Seite 60: Audio E/A-Anschlüsse

    2.3.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern 2-18 Kapitel 2: Grundinstallation...
  • Seite 61 Anschluss von 4-Kanal-Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern ROG MAXIMUS XI HERO (WI-FI) 2-19...

  • Seite 62: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. Schalten Sie die Geräte in folgender Reihenfolge ein: a. Überwachen b. Externe SCSI-Geräte (fangen Sie mit dem letzten Gerät in der Kette an) Systemstromversorgung Nach dem Einschalten leuchtet die Systembetriebs-LED auf dem vorderen Bedienfeld des Computers. Bei ATX-Stromversorgungen leuchtet die System-LED nach Betätigen des ATX-Stromschalters. Bei ATX-Stromversorgungen leuchtet die System-LED nach Betätigen des ATX-Stromschalters. Nachdem die System-LED aufleuchtet, leuchtet die Monitor-LED oder ändert sich die Farbe von Orange in Grün, wenn Ihr Monitor konform mit den “grünen” Standards ist oder eine “Strom-Standby”-Funktion besitzt. Das System durchläuft jetzt Einschaltselbsttests (POST). Während des Tests gibt das BIOS Signaltöne (siehe BIOS-Signaltoncodes) ab, oder Meldungen erscheinen auf dem Bildschirm. Wird 30 Sekunden nach Einschalten des Systems nichts angezeigt, hat das System einen Einschaltselbsttest u.U. nicht bestanden. Prüfen Sie die Einstellungen und Anschlüsse der Jumper, oder bitten Sie Ihren Händler um Hilfe. BIOS-Signalton Beschreibung VGA gefunden Quick Boot ist Ein kurzer Piepton deaktiviert Keine Tastatur gefunden Ein langer Piepton gefolgt von zwei Kein Arbeitsspeicher erkannt kurzen und einer Pause (wiederholt) Ein langer Piepton gefolgt von drei kurzen Keine Grafikkarte erkannt Ein langer Piepton gefolgt von vier kurzen Hardware-Komponentenfehler Halten Sie kurz nach dem Einschalten die Taste <Entf> gedrückt, um das BIOS-Setup- Programm aufzurufen. Folgen Sie den Anweisungen in Kapitel 3. Ausschalten des Computers Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung.

  • Seite 63: Kapitel 3: Bios-Setup

    BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.

  • Seite 64: Bios-Setup-Programm

    Informationen, wie Sie den RTC RAM über die CMOS-löschen-Taste löschen. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus).

  • Seite 65: Erweiterter Modus

    AURA EIN/AUS (F4) (F11) Zuletzt geänderte Geht zurück zu EZ Mode Menüelemente Allgemeine Hilfe Hot Keys Einstellungen In Häufig gestellte Fragen suchen EZ Tuning Wizard Zeigt einen schnellen Überblick über den Systemstatus und eine Prognose ROG MAXIMUS XI HERO (WI-FI)

  • Seite 66: Menüelemente

    Menüleiste Oben im Bildschirm gibt es eine Menüleiste mit folgenden Optionen: Favoriten Zum Speichern häufig genutzter Systemeinstellungen und Konfigurationen. Main (Basis) Hier können Sie die Systemhaupteinstellungen ändern Extreme Tweaker Hier können Sie die Einstellungen für die Übertaktung ändern Erweitert Hier können Sie die erweiterten Systemeinstellungen ändern Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen Überwachen und Lüftereinstellungen ändern.

  • Seite 67: In Häufig Gestellte Fragen Suchen

    Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Bildlaufleiste Eine Bildlaufleiste befindet sich an der rechten Seite eines Menübildschirms, wenn es...

  • Seite 68: Letzte-Änderung-Schaltfläche

    EZ Tuning Wizard Mit dieser Schaltfläche oberhalb der Menüleiste können Sie die RAID-Einstellungen Ihres Systems anzeigen und konfigurieren. Siehe Abschnitt 3.2.5 EZ Tuning Wizard für weitere Informationen. Letzte-Änderung-Schaltfläche Diese Schaltfläche zeigt die Elemente, die zuletzt geändert und im BIOS-Setup gespeichert wurden.

  • Seite 69: Ez Modus

    Klicken Sie auf die Schaltfläche, um die Lüfter manuell zu tunen In Häufig gestellte Fragen suchen Lädt die optimierten Standardwerte Klicken Sie zum Anzeigen von Startgeräten Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ROG MAXIMUS XI HERO (WI-FI)

  • Seite 70: Q-Fan Control

    3.2.3 Q-Fan Control Die QFan Control ermöglicht Ihnen, eine Lüfterprofil einzustellen oder manuell die Arbeitsgeschwindigkeit der CPU und Gehäuselüfter zu konfigurieren. Klicken Sie hier um einen Klicken Sie hier um Klicken Sie hier um den Lüfter für die Konfiguration den PWM Modus zu DC Modus zu aktivieren zu wählen aktivieren...
  • Seite 71 Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen. Klicken und ziehen Sie die Geschwindigkeitspunkte um die Arbeitsgeschwindigkeit der Lüfter anzupassen. Klicken Sie auf Übernehmen, um die Änderungen zu speichern, klicken Sie dann auf Beenden (ESC). ROG MAXIMUS XI HERO (WI-FI)

  • Seite 72: Ai Oc Anleitung

    3.2.4 AI OC Anleitung • Der in diesem Abschnitt gezeigte Screenshot dient nur als Referenz und kann möglicherweise von dem, was Sie auf Ihrem Bildschirm sehen, abweichen. • Diese Funktion ist nur verfügbar, wenn eine freigegebene CPU verwendet wird. Die AI OC Anleitung ermöglicht es Ihnen, die AI Übertaktungsfunktion zu aktivieren oder eine Kurzanleitung dazu anzuzeigen, welche den empfohlenen Einrichtungsprozess hervorhebt und Beschreibungen zur AI Übertaktung bietet.

  • Seite 73: Ez Tuning Wizard

    Stellen Sie sicher, dass Ihre Festplatten keine vorhandenen RAID-Volumen haben. • Stellen Sie sicher, dass Sie Ihre Festplatten an Intel SATA-Anschlüsse anschließen. Wählen Sie den Port, den Sie auf den [RAID]-Modus, PCIE oder SATA einstellen möchten, klicken Sie dann auf Next (Weiter). ROG MAXIMUS XI HERO (WI-FI) 3-11...
  • Seite 74 Wählen Sie die Art der Speicherung für Ihr RAID Easy Backup oder Super Speed, dann klicken Sie auf Weiter. Für Easy Backup (Einfache Sicherung) klicken Sie auf Next (Weiter) und wählen dann Easy Backup (RAID 1) (Einfache Sicherung (RAID1)) oder Easy Backup (RAID 10) (Einfache Sicherung (RAID10)).

  • Seite 75: Favoriten

    My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. ROG MAXIMUS XI HERO (WI-FI) 3-13...

  • Seite 76: Hinzufügen Von Elementen Zu Meine Favoriten

    Hinzufügen von Elementen zu Meine Favoriten Um BIOS-Elemente hinzufügen: Zum Öffnen des Tree Map-Einrichtungsbildschirms drücken Sie auf <F3> auf Ihrer Tastatur oder klicken auf MyFavorites (F3) am BIOS-Bildschirm. Wählen Sie am Bildschirm Setup Tree Map (Setup-Baumkarte) die BIOS-Elemente, die Sie am Bildschirm My Favorites (Meine Favoriten) speichern möchten. Hauptmenü...

  • Seite 77: Hauptmenü

    Wenn Sie Speichermodule installieren, welche die eXtreme Memory Profile (X.M.P.) Technologie unterstützen, wählen Sie dieses Element, um die standardmäßigen XMP-Speicher-Timings des DIMMs (CL, TRCD, TRP, TRAS) mit BCLK-Frequenz und anderen von ASUS optimierten Speicherparametern zu laden. [XMP II] Wenn Sie Speichermodule installieren, welche die eXtreme Memory Profile (X.M.P.) Technologie unterstützen, wählen Sie dieses Element, um das...

  • Seite 78: Asus Multicore-Erweiterung

    BCLK Frequenzen die CPU dauerhaft beschädigen können. ASUS MultiCore-Erweiterung [Auto] Dieses Element erlaubt Ihnen die Übertaktungsleistung zu maximieren, optimiert durch die ASUS Kernverhältniseinstellung. [Deaktiviert] Hier können Sie die Standard Kern-Verhältnis-Einstellung setzen. CPU-Kernverhältnis Mit diesem Element können Sie das CPU-Kernverhältnis festlegen.

  • Seite 79: Advanced-Menü

    Mit diesem Element können Sie die CPU-Kerne schneller als die Basis Betriebsfrequenz laufen lassen, wenn es unterhalb des betrieblichen Leistungs-, Strom- und Temperatur-Grenzwertes liegt. Konfigurationsoptionen: [Enabled] [Disabled] CPU C-Status Mit diesem Element können Sie die Energiesparfunktion der CPU-Status festlegen. Konfigurationsoptionen: [Auto] [Enabled] [Disabled] ROG MAXIMUS XI HERO (WI-FI) 3-17...

  • Seite 80: System Agent (Sa) Configuration (Systemagent- (Sa-) Konfiguration)

    3.6.3 System Agent (SA) Configuration (Systemagent- (SA-) Konfiguration) Mit den Elementen in diesem Menü können Sie die Verbindungsgeschwindigkeit für den PEG-Port and Multi-Monitor anpassen. 3.6.4 PCH-Konfiguration Mit den Elementen in diesem Menü können Sie die PCH PCI Express Geschwindigkeit anpassen. PCI Express-Konfiguration Mit diesem Element können Sie die PCI Express-Steckplätze konfigurieren.

  • Seite 81: Pch-Fw Konfiguration

    Erkennt automatisch den M.2 Gerätemodus. Wenn ein SATA-Gerät erkannt wird, wird SATA6G_2 deaktiviert. [SATA mode] Unterstützt nur M.2 SATA-Geräte. Bitte beachten Sie, dass der SATA6G_2 Anschluss in diesem Modus nicht verwendet werden kann. [PCIE mode] Unterstützt nur M.2 PCIE-Geräte. ROG MAXIMUS XI HERO (WI-FI) 3-19...

  • Seite 82: Led-Beleuchtung

    PCIEX16_3 Bandbreite [X2] Betrieb im X2-Modus, SATA6G_56 aktiviert. [X4] Starten Sie im X4-Modus für höhere Leistung, mit deaktiviertem SATA6G_56. LED-Beleuchtung Wenn das System im Betriebsmodus ist Dieses Element ermöglicht Ihnen das Ein- oder Ausschalten der RGB LED- Beleuchtung, wenn sich das System im Betriebsmodus befindet. Konfigurationsoptionen: [On] [Off] Wenn das System im Ruhezustand, Tiefschlafmodus oder Soft-Off-Modus ist Dieses Element ermöglicht Ihnen das Ein- oder Ausschalten der RGB LED-...

  • Seite 83: Usb Konfiguration

    3.6.13 NVMe-Konfiguration Dieses Menü zeigt die Informationen zu NVMe-Controller und -Laufwerk der verbundenen Geräte. 3.6.14 SMART-Informationen zu Festplatte/SSD Die Elemente in diesem Menü zeigen die SMART-Informationen der verbundenen Geräte an. NVM-Express-Geräte unterstützen keine SMART-Informationen. ROG MAXIMUS XI HERO (WI-FI) 3-21...

  • Seite 84: Überwachungsmenü

    Überwachungsmenü Das Überwachungsmenü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Q-Fan-Konfiguration Qfan Tuning Klicken Sie, um die niedrigste Geschwindigkeit automatisch zu erkennen und konfigurieren Sie den minimalen Arbeitszyklus für jeden Lüfter. W_PUMP+ Steuerung/AIO PUMP Steuerung [Disabled (Deaktiviert)] Deaktiviert die Wasserpumpensteuerungsfunktion.

  • Seite 85: Secure Boot

    Sie starten möchten. Konfigurationsoptionen: [Legacy only] [UEFI driver first] Secure Boot Hier können Sie die Secure Boot-Einstellungen konfigurieren und seine Tasten verwalten, um das System vor unbefugtem Zugriff und Malware während des POST zu schützen. ROG MAXIMUS XI HERO (WI-FI) 3-23...

  • Seite 86: Boot-Aussetzung

    Hier können Sie ASUS EZ Flash 3 ausführen. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 3. 3-24 Kapitel 3: BIOS-Setup...

  • Seite 87: Asus Sicheres Löschen

    Klicken Sie zum Starten von ASUS Secure Erase im Menü des Advanced (Erweitert)-Modus auf Tool (Werkzeug) > ASUS Secure Erase. Eine vollständige Liste der mit ASUS Secure Erase getesteten SSDs finden Sie auf der ASUS-Support-Seite. Das Laufwerk kann instabil werden, wenn Sie ASUS Secure Erase auf einem inkompatiblen SSD ausführen.

  • Seite 88: Asus Benutzerprofil

    3.9.3 ASUS Benutzerprofil Mit diesem Element können Sie mehrere BIOS-Einstellungenprofile speichern und laden. Profil laden Hier können Sie die zuvor im BIOS-Flash gespeicherten BIOS-Einstellungen laden. Geben Sie eine Profilnummer ein, in der Ihre CMOS-Einstellungen gespeichert wurden, drücken Sie die <Eingabetaste> und wählen Sie dann Yes.

  • Seite 89: Asus Spd-Information

    Dieses Element zeigt die Informationen und empfohlene Konfiguration für die PCIE- Steckplätze, in denen die Grafikkarte in Ihrem System installiert ist. Diese Funktion wird nur bei ausgewählten ASUS Grafikkarten unterstützt. Bus Interface (Busschnittstelle) Dieses Element ermöglicht Ihnen die Auswahl der Busschnittstelle.

  • Seite 90: Aktualisieren Des Bios

    EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1...
  • Seite 91 3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen.
  • Seite 92 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.

  • Seite 93: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass...
  • Seite 94 3-32 Kapitel 3: BIOS-Setup...

  • Seite 95: Kapitel 4: Raid-Support

    RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ROG MAXIMUS XI HERO (WI-FI)
  • Seite 96 Kapitel 4: RAID-Support...

  • Seite 97: Anhang

    CPU-Selbsttest fehlgeschlagen oder möglicher CPU-Cache-Fehler CPU-Mikrocode wurde nicht gefunden oder Mikrocode-Update ist fehlgeschlagen Interner CPU Fehler Reset PPI is ist nicht verfügbar 5C – 5F Reserviert für zukünftige AMI Fehler-Codes (Fortsetzung auf der nächsten Seite) ROG MAXIMUS XI HERO (WI-FI)

  • Seite 98: Q-Code-Tabelle

    Q-Code-Tabelle Code Beschreibung S3 Resume gestartet (S3 Resume PPI wird von DXE IPL aufgerufen) S3 Boot Skript Ausführung Video umbuchen OS S3 wake vector call E4 – E7 Reserviert für zukünftige AMI Fortschritt-Codes S3 Resume Failed S3 Resume PPI not Found S3 Resume Boot Script Error S3 OS Wake Error EC –...
  • Seite 99 Reserviert für ASL (siehe ASL-Statuscodes unten) Bereit für Boot Event Legacy Boot event Boot Services Event verlassen Runtime Set Virtual Address MAP Begin Runtime Set Virtual Address MAP End Legacy Option ROM Initialisierung System Reset (Fortsetzung auf der nächsten Seite) ROG MAXIMUS XI HERO (WI-FI)
  • Seite 100 Q-Code-Tabelle Code Beschreibung USB hot plug PCI bus hot plug Aufräumen von NVRAM Konfiguration Reset (reset der NVRAM Einstellungen) B8– BF Reserviert für zukünftige AMI Codes CPU Initialisierungsfehler System Agent Initialisierungsfehler PCH Initialisierungsfehler Einige der Architektur-Protokolle sind nicht verfügbar PCI Ressourcenzuordnungsfehler. Keine Ressourcen Kein Platz für Legacy Option ROM Keine Konsolenausgabegeräte gefunden Keine Konsoleneingabegeräte gefunden...

  • Seite 101: Hinweise

    Mindestabstand von 20 cm zu Personen einhalten und dürfen nicht mit anderen Antennen zusammen benutzt oder aufgestellt werden. Endbenutzer und Installateure müssen mit den Antenneninstallationsanweisungen und den Senderbetriebsbedingungen zur Einhaltung der Richtlinien zur Strahlenbelastungsbegrenzung ausgestattet werden. ROG MAXIMUS XI HERO (WI-FI)

  • Seite 102: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)

    Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

  • Seite 103: Asus Recycling/Rücknahmeservices

    REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/ REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische...
