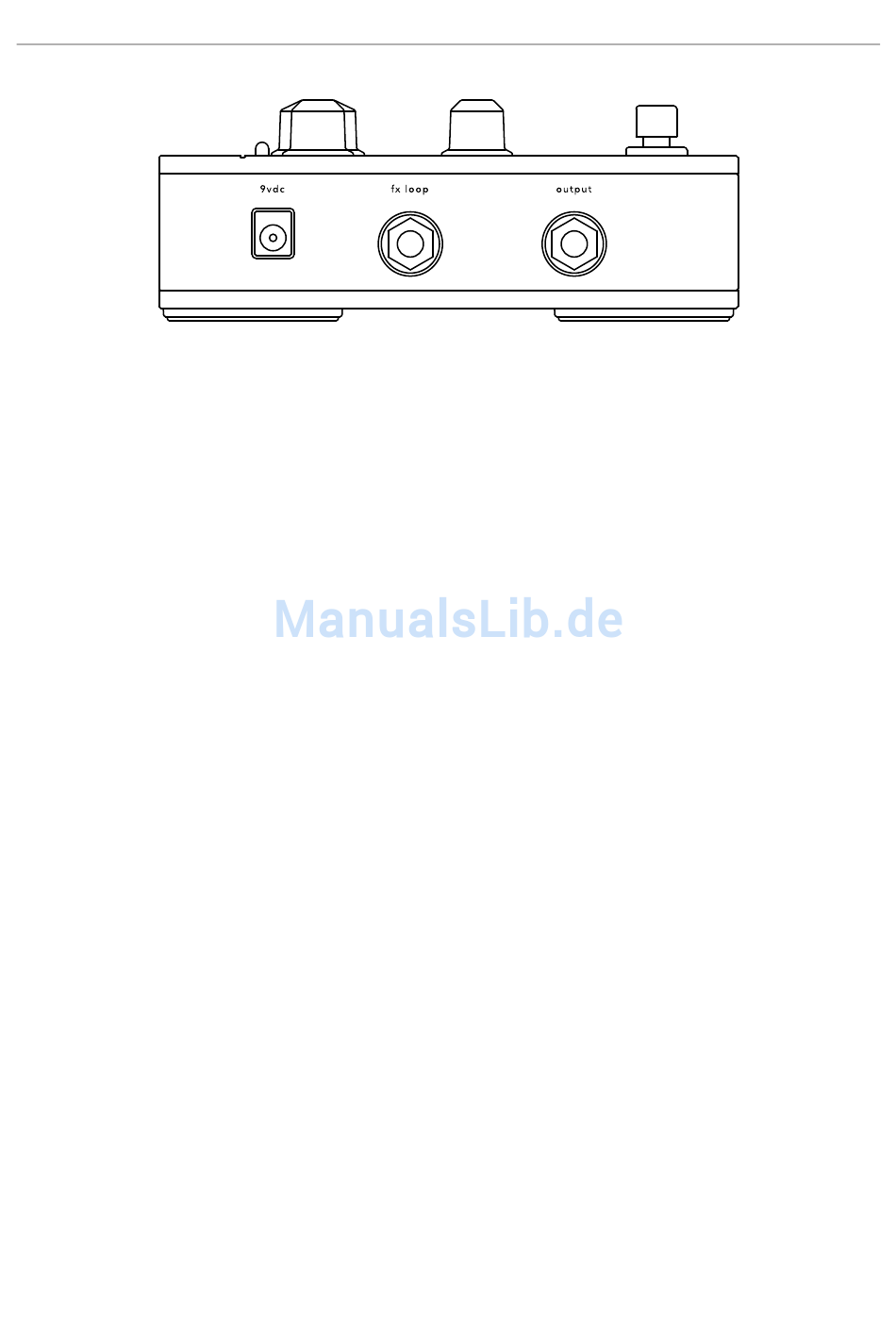

Linke Geräteseite
Ausgänge
Verwenden Sie ein 6,3 mm Klinkenkabel um den Ausgang (output) mit einem Verstärker, Mixer
oder Effektpedalen zu verbinden. Diesen Ausgang (output) können Sie auch mit einem unsymme-
trischen Aufnahmesystem verbinden.
Beim Anschluss eines 6,3 mm Klinkenkabel wird automatisch die Erdung des XLR D.I. Stecker unter-
brochen um ungewollte Brummschleifen zu verhindern.
FX Loop
Dieser tip/ring/sleeve Anschluss ermöglicht es Ihnen externe Effektgeräte (z.B. Fishman AFX
Pedale) über ein Insertkabel einzubinden. Hier eingebundene Geräte befinden sich im Signalweg
vor dem XLR und 6,3 mm Ausgang. Das Lautstärkelevel wird nach wie vor durch den volume Regler
beeinflusst.
9VDC
Stromversorgung erfolgt entweder über eine 9V Batterie oder einen Fishman 9V Adapter.
14
