Lieferumfang

3.1 Grundgerät
Die Wärmepumpe enthält unten aufgeführte Bauteile.
Der Kältekreis ist „hermetisch geschlossen" und enthält das vom
Kyoto-Protokoll erfasste fluorierte Kältemittel R410A mit einem
GWP-Wert von 1975. Es ist FCKW-frei, baut kein Ozon ab und
ist nicht brennbar.

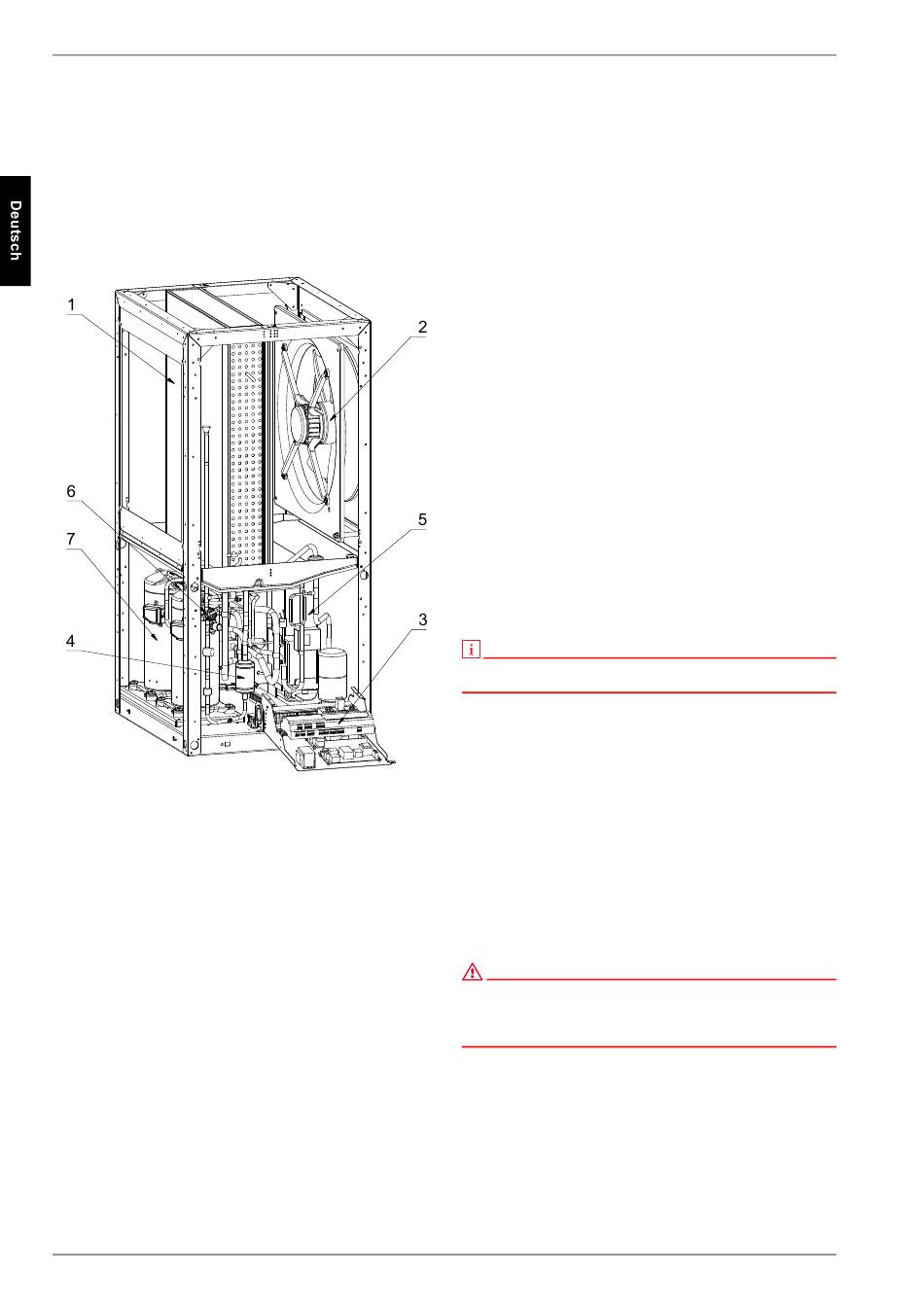

1) Verdampfer
2) Ventilator
3)

Schaltkasten

4) Filtertrockner
5) Verflüssiger
6) Expansionsventil
7) Verdichter
DE-4
3.2 Schaltkasten
Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab-
nahme der unteren Frontabdeckung und dem Lösen der sich
rechts oben befindenden Befestigungsschraube kann der
Schaltkasten herausgeklappt werden.
Im Schaltkasten befinden sich die Netzanschlussklemmen,
sowie die Leistungsschütze, die Sanftanlauf-Einheit und der
Wärmepumpenmanager.
Der Wärmepumpenmanager ist ein komfortables elektronisches
Regel- und Steuergerät. Er steuert und überwacht die gesamte
Heizungsanlage in Abhängigkeit von der Außentemperatur, die
Warmwasserbereitung und die sicherheitstechnischen Einrich-
tungen.
Der bauseits anzubringende Außentemperaturfühler inkl. Befes-
tigungsmaterial liegt dem Wärmepumpenmanager bei.
Funktionsweise und Handhabung des Wärmepumpenmanagers
sind in der beiliegenden Gebrauchsanweisung beschrieben.
4 Zubehör

4.1 Fernbedienung

Als Komforterweiterung ist im Sonderzubehör eine Fernbe-
dienstation erhältlich. Bedienung und Menüführung sind iden-
tisch mit denen des Wärmepumpenmanagers. Der Anschluss er-
folgt über ein 6-adriges Telefonkabel (Sonderzubehör) mit
Westernsteckern.
HINWEIS
Bei Heizungsreglern mit abnehmbarem Bedienteil kann dieses direkt als
Fernbedienstation genutzt werden.
4.2 Gebäudeleittechnik
Der Wärmepumpenmanager kann durch die Ergänzung der je-
weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Gebäu-
deleitsystems angeschlossen werden. Für den genauen An-
schluss und die Parametrierung der Schnittstelle muss die
ergänzende Montageanweisung der Schnittstellenkarte beachtet
werden.
Für den Wärmepumpenmanager sind folgende Netzwerkverbin-
dungen möglich:
 Modbus
 EIB, KNX
 Ethernet
ACHTUNG!
Bei einer externen Ansteuerung der Wärmepumpe bzw. der
Umwälzpumpen ist ein zusätzlicher Durchflussschalter vorzusehen, der
das Einschalten des Verdichters bei fehlendem Volumenstrom
verhindert.
