Permobil F5 Corpus VS
L
WARNUNG!
Die Zentralschraube darf nicht abmontiert werden.
5. Das Rad abmontieren, indem man es gerade abzieht.
Einbau
Die Montage erfolgt in der umgekehrten Reihenfolge. Rollstühle mit Winterreifen: Räder mit Distanzstück (4) montie-
ren. Die drei Schrauben mit Hilfe eines Momentschlüssels anziehen.
Anziehdrehmoment 24 Nm.
Teile
1. Radkappe
2. Schrauben, ISO 4762 M8x20 8.8 Fe/Zn 5 C1
3. Hinterräder
26

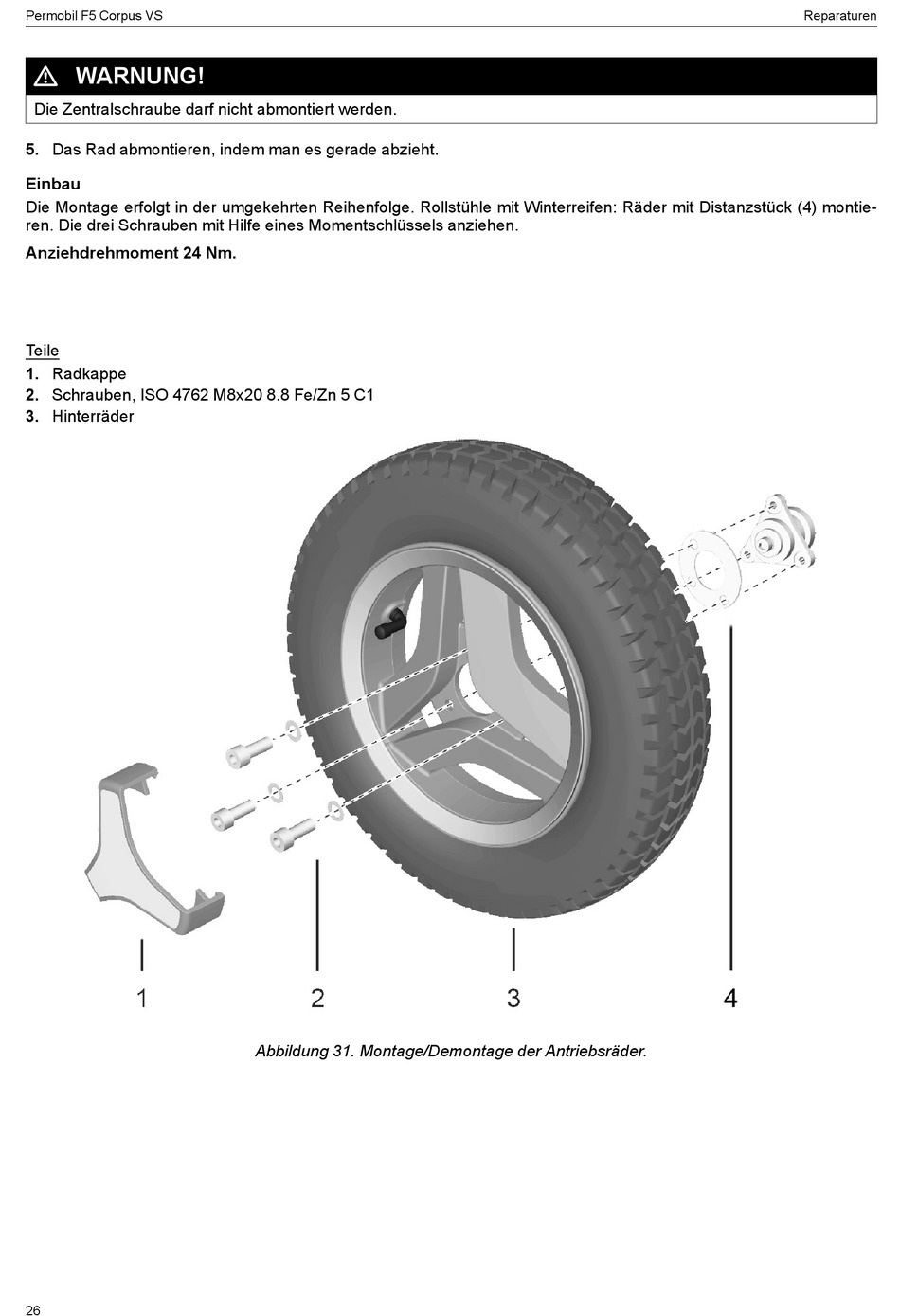

Abbildung 31. Montage/Demontage der Antriebsräder.
Reparaturen
