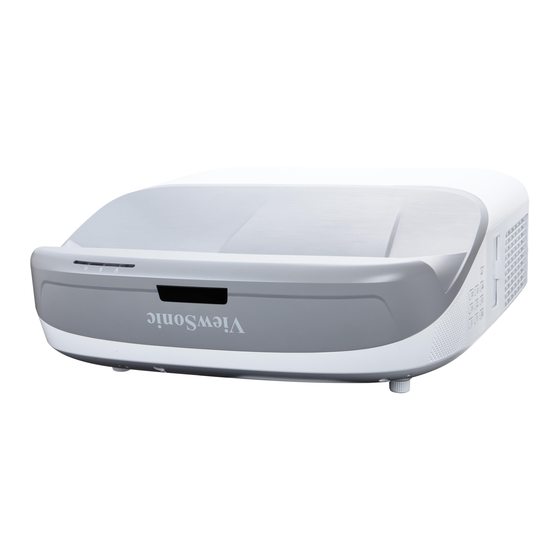

- Seite 1 PS700W/PS700X/PS750W/PS750X/ PS750HD DLP Projektor Bedienungsanleitung Modell Nr. VS16900/16901/16778/16779/16952...
-
Seite 2: Informationen Zur Einhaltung Von Normen Und Bestimmungen
Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufne- hmen, obwohl diese zu Betriebsstörungen führen können. - Seite 3 Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Mit einem weichen, trockenen Tuch reinigen. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleran- weisungen installieren.
-
Seite 4: Erklärung Zur Rohs2 Konformität
Erklärung zur RoHS2 Konformität Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee;... -
Seite 5: Produktregistrierung
Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Marken- zeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registri- erte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Associa- tion. -
Seite 6: Inhaltsverzeichnis
Inhalt Wichtige Verwendung der CEC-Funktion..37 Verwendung der 3D-Funktionen ..37 Sicherheitshinweise ..2 Steuern des Projektors in einem Einleitung......5 LAN-Umfeld ........38 Verwendung des Projektors im Leistungsmerkmale ......5 Standbymodus ........45 Lieferumfang........5 Einstellung des Tons......45 Bedienelemente und Funktionen..6 Ausschalten des Projektors.... -
Seite 7: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 8 - Orte mit sehr hohen Temperaturen, z.B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen. - Orte mit sehr hoher Luftfeuchtigkeit oder hoher Konzentration von Staub und Zigarettenrauch. Hierdurch können optische Bauteile verunreinigt, die Nutzungsdauer des Projektors verringert und das Bild verdunkelt werden. - Orte in der Nähe von Feuermeldern - Orte mit Temperaturen über 40°C / 104°F - Orte in einer Höhe von über 3000 m (10000 Fuß).
-
Seite 9: Sicherheitsanweisungen Für Die Deckenmontage Des Projektors
Sicherheitsanweisungen für die Deckenmontage des Projektors Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde. -
Seite 10: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Einige Funktionen könnten an Ihrem Projektor nicht verfügbar sein. Die Leistung könnte je nach Modellausstattung variieren. • Energiesparfunktion zur Verringerung des Stromverbrauchs der Lampe um bis zu 70%, wenn für einen bestimmten Zeitraum kein Eingangssignal entdeckt werden kann. -
Seite 11: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Fokusring Lampenkon- trollleuchte Betriebskon- Menu trollleuchte Exit Temperaturkontrollleuchte Enter Source Color Mode Power • Enter • Power Führt den im On-Screen Display (OSD)- Schaltet den Projektor in den Menü ausgewählten Menübefehl aus, Standbymodus oder EIN. wenn das OSD-Menü aktiviert ist. •... -
Seite 12: Fernbedienung
Fernbedienung COMP1 COMP2 HDMI Auto Source Sync Enter Menu Exit PgUp PgDn Mouse Pattern Blank Audio Color Mode Mode Mode Wenn Sie die Tasten für die • (Keystone-Tasten) Fernsteuerung der Maus verwenden Dient der manuellen Korrektur von möchten (Seite nach oben, Seite nach Bildverzerrungen, die durch den unten, ), finden Sie unter... - Seite 13 • Mouse • (Eigene Taste) Wechselt zwischen dem Normal- und Ermöglicht Ihnen, einen Direkttaste auf Mausmodus. der Fernbedienung zu bestimmen. Das Funktionselement wird im OSD-Menü PgUp, PgDn, : aktiv nach Drücken ausgewählt. auf Mouse. Auf dem Bildschirm zeigt ein Symbol an, das der Mausmodus aktiviert •...
-
Seite 14: Den Laser Pointer Verwenden
Den LASER Pointer verwenden Der Laserpointer ist ein Hilfsmittel für die professionelle Präsentationstechnik. Aktiviert bei Druck einen farbigen Lichtstrahl. Der Laserstrahl ist sichtbar. Um einen kontinuierlichen Laserstrahl zu erzeugen, muss die Taste Laser gedrückt und gehalten werden. Blicken Sie niemals in das Laserstrahlfenster, und richten Sie den Laserstrahl niemals auf den eigenen Körper oder auf andere Personen. -
Seite 15: Effektive Reichweite Der Fernbedienung
• Drücken Sie zum Steuern eines Anzeigeprogramms (auf einem angeschlossenen PC), das auf „Seite nach oben“- und „Seite nach unten“-Befehle reagiert (z. B. Microsoft PowerPoint), auf PgUp/PgDn. • Wenn Sie zum Normalmodus zurückwechseln möchten, drücken Sie erneut auf Mouse oder andere Tasten mit Ausnahme der auf die Maus bezogenen Multifunktionstasten. -
Seite 16: Aufstellen Des Projektors
Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, den Ort einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in einer der folgenden Positionen installiert werden. -
Seite 17: Projektionsgröße
Projektionsgröße Im Folgenden bezieht sich „Leinwand“ auf die Projektionsfläche, normalerweise eine mit einer Halterung oder einem Ständer befestigte Leinwandfläche. Siehe "Technische Daten des Projektors" auf Seite 82 für die native Anzeigeauflösung auf diesem Projektor. PS700X/PS750X • 4:3-Bild auf einer 4:3-Leinwand ( c ) •... - Seite 18 PS700W/PS750W • 16:10 Bild auf einer 16:10 Leinwand • 16:10 Bild auf einer 4:3 Leinwand (e): Bildschirm (f): Mitte der Objektivlinse 16:10 Bild auf einer 16:10 Leinwand (d) Vertikaler Versatz (b) Projektionsabstand Bildschirmgröße (c) Bildhöhe [cm (Zoll)] [m (Zoll)] [Zoll (cm)] [cm (Zoll)] min.
- Seite 19 137 (54) Alle Werte sind lediglich Schätzungen und können von den tatsächlichen Abmessungen abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt ViewSonic, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen.
-
Seite 20: Verbindung
Verbindung Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe "Lieferumfang"... - Seite 21 RS232-Kabel RS232 Computer VGA-Kabel Computer Computer oder Adapterkabel für Component- A/V-Gerät Video zu VGA (D-Sub) VGA-Kabel Computer oder Monitor VGA-DVI-A-Kabel Audiokabel Audioeingang oder Computer (für Component Signal) Audiokabel A/V-Gerät S-Video Kabel S-Video A/V-Gerät Anschluss Videokabel Videoanschluss A/V-Gerät (für Videosignal) Audiokabel Audioeingang A/V-Gerät...
-
Seite 22: Anschließen Eines Computers Oder Monitors
Audio Ausgang Lautsprecher USB 5V/2A USB Aufladung Ausgang USB Aufladung USB 5V/2A Ausgang Anschließen eines Computers oder Monitors Computer anschließen Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. Schließen Sie das andere Ende des VGA-Kabels an den COMPUTER IN 1 oder COMPUTER IN 2 Signaleingang des Projektors an. -
Seite 23: Anschließen Von Videoquellgeräten
Der Ausgang COMPUTER OUT funktioniert nur, wenn eine Verbindung mit COMPUTER IN 1 im Standbymodus mit dem Projektor hergestellt wird. Um diese Verbindungsmethode zu verwenden, aktivieren Sie die Aktiver VGA-Ausgang Funktion im ENERGIEVERWALTUNG > Standby-Einstellungen Menü. Anschließen von Videoquellgeräten Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen: •... -
Seite 24: Anschließen An Ein Hdmi-Gerät
Anschließen an ein HDMI-Gerät Verwenden Sie ein HDMI-Kabel, wenn Sie eine Verbindung zwischen dem Projektor und HDMI-Geräten herstellen. Schließen Sie das eine Ende eines HDMI-Kabels an den HDMI-Ausgang des Videoquellgerätes an. Schließen Sie das andere Ende des Kabels an den HDMI-Eingang des Projektors an. Im unwahrscheinlichen Fall, dass Sie den Projektor über den HDMI-Eingang des Projektors an einen DVD-Player anschließen und das projizierte Bild falsche Farben aufweist, ändern Sie den Farbbereich nach YUV. -
Seite 25: Anschließen Eines Composite-Video-Quellgerätes
Anschließen eines Composite-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Composite-Video- Ausgänge verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 26: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Drücken Sie auf Power, um den Projektor zu starten. Wenn die Lampe aufleuchtet, hören Sie einen „Strom-Ein-Signalton“. -
Seite 27: Verwendung Der Menüs
Verwendung der Menüs Der Projektor ist mit On-Screen Display (OSD)-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Die folgenden OSD-Bildschirmabbildungen dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Markierung Status... -
Seite 28: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im On-Screen Display (OSD)-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter "Verwendung der Menüs" auf Seite Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. -
Seite 29: Einleitung Eines Passwortrückrufes
Einleitung eines Passwortrückrufes Drücken Sie 3 Sekunden lang auf der Fernbedienung auf Auto Sync. Auf dem Display des Projektors wird eine kodierte Nummer angezeigt. Notieren Sie die Nummer und schalten Sie den Projektor aus. Wenden Sie sich an ein Servicecenter vor Ort, um die Nummer zu dekodieren. -
Seite 30: Wechseln Des Eingangssignals
• Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung 5 Sekunden lang angezeigt. Anschließend wird die Meldung „PASSWORT EINGEBEN“ angezeigt, damit Sie es erneut versuchen können. Sie können auf Exit drücken, um abzubrechen, oder es mit einem anderen Passwort versuchen. Beachten Sie, dass die Passwort-Funktion zwar deaktiviert ist, Sie das alte Passwort jedoch für den Fall bereithalten sollten, dass Sie die Passwort-Funktion durch Eingabe des alten Passwortes wieder reaktivieren müssen. -
Seite 31: Einstellen Des Projizierten Bildes
Die Informationen zur aktuellen Quelle werden drei Sekunden lang in der linken oberen Ecke des Bildschirmes angezeigt. Während Automatische Einstellung aktiv ist, wird das ViewSonic Logo angezeigt. Diese Funktion steht nur zur Verfügung, wenn PC D-Sub Eingangssignal (analoges RGB) ausgewählt ist. -
Seite 32: Korrektur Der Schrägprojektion
Korrektur der Schrägprojektion Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen. • Verwendung der Fernbedienung Drücken Sie auf / / , um die Seite Schrägpositionskorrektur anzuzeigen. -
Seite 33: Vergrößerung Des Bildes Und Suche Nach Details
Drücken Sie auf zur Auswahl einer Zeigt die ausgewählte Ecke an. Anpassungsmethode, die Ihrem Bedarf entspricht und drücken Sie auf Enter. Wie auf dem Bildschirm angezeigt ( für eine 45-Grad Winkelanpassung und für eine 90-Grad Anpassung), drücken Sie auf , um die Form und Größe anzuzeigen. -
Seite 34: Auswahl Des Bildformats
Bilder, die bereits im Format 16:9 vorliegen (z. B. HDTV), da sich bei solchen Bildern keine Änderung des Seitenverhältnisses ergibt. 16:10 (PS700W/PS750W): Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:10 projiziert wird. Dies eignet sich für Bilder, die bereits das Bildformat 16:10 besitzen, da sie ohne Änderung des Bildformates angezeigt werden. -
Seite 35: Optimierung Der Bildqualität
In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. In diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden. Wenn das native Seitenverhältnis Ihres Projektors Seitenverhältni- wie folgt ist... seinstellung 16:9 16:10 Auto 16:9 Nicht verfügbar Nicht... -
Seite 36: Verwendung Von Bildschirmfarbe
Bildmodi für unterschiedliche Arten von Signalen Die für verschiedene Signaltypen verfügbaren Bildmodi sind im Folgenden aufgeführt. Max. Helligkeit-Modus: Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit erforderlich ist, beispielsweise in hell beleuchteten Räumen. Dynamisch-Modus: Eignet sich für Präsentationen bei Tageslicht und passt die Farben auf die des PCs oder Notebooks an. -
Seite 37: Einstellung Von Farbton
Einstellung von Farbe Rufen Sie das BILD > Erweitert > Farbe Menü auf und drücken Sie auf Bei einer niedrigeren Einstellung werden weniger gesättigte Farben angezeigt. Bei einer zu hohen Einstellung erscheinen die Farben auf dem Bild übertrieben, so dass das Bild unrealistisch wirkt. -
Seite 38: Bevorzugte Farbtemperatur Einstellen
Kühl: Die höchste Farbtemperatur Kühl lässt das Bild am stärksten bläulich-weiß von allen Einstellungen erscheinen. Neutral: Lässt Bilder bläulich-weiß erscheinen. Normal: Behält das normale Weiß bei. Warm: Lässt Bilder rötlich-weiß erscheinen. Bevorzugte Farbtemperatur einstellen Rufen Sie das BILD > Farbtemp. Menü auf und drücken Sie auf Enter. Drücken Sie auf zur Auswahl von Kühl, Neutral, Normal oder Warm und drücken Sie auf Enter. -
Seite 39: Einstellen Des Präsentations-Timers
Sehen Sie die Abbildung rechts, um zu erkennen, wie die Farben in Beziehung zueinander stehen. Wenn Sie z. B. Rot auswählen und als Gelb GRÜN Bereich 0 einstellen, wird im projizierten Bild nur reines Rot ausgewählt. Wenn Sie den Bereich erweitern, werden Rottöne in der Nähe zu Gelb und Magenta mit Zyan Magenta... -
Seite 40: Ausblenden Des Bildes
Drücken Sie auf , um Timer Display zu markieren, und legen Sie fest, ob der Timer auf dem Bildschirm angezeigt werden soll, indem Sie auf drücken. Auswahl Beschreibung Immer Zeigt den Timer während der Präsentation auf der Leinwand an. 1 Min/2 Min/ Zeigt den Timer während der letzten 1/2/3 Minuten auf der 3 Min Leinwand an. -
Seite 41: Sperren Der Bedientasten
Wenn Blank gedrückt wurde, wechselt der Projektor automatisch in den Eco-Modus. ACHTUNG Sorgen Sie dafür, dass die Projektorlinse frei ist, da sich andernfalls die sich auf der Linse befindenden Objekte erhitzen oder verformen können oder Brandgefahr besteht. Sperren der Bedientasten Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z. -
Seite 42: Verwendung Der Cec-Funktion
Verwendung der CEC-Funktion Dieser Projektor unterstützt die CEC (Consumer Electronics Control) Funktion für das synchronisierte Ein-/Ausschalten über eine HDMI-Verbindung. D.h., wenn ein Gerät ebenfalls die CEC-Funktion unterstützt und an den HDMI-Eingang des Projektors angeschlossen ist, das angeschlossene Gerät beim Ausschalten des Projektors automatisch mit ausgeschaltet wird. -
Seite 43: Steuern Des Projektors In Einem Lan-Umfeld
Steuern des Projektors in einem LAN-Umfeld ® Der Projektor unterstützt Crestron -Software. Mit den richtigen Einstellungen für das Menü LAN-Steuerungseinstellungen können Sie den Projektor von einem Computer aus steuern, wobei Sie einen Webbrowser verwenden. Dabei müssen der Computer und der Projektor ordnungsgemäß... -
Seite 44: Wenn Sie Sich Nicht In Einem Dhcp-Umfeld Befinden
Wenn Sie während des Standby-Modus eine Verbindung zum Projektor herstellen möchten, schalten Sie Standby LAN-Steuerung im ERWEITERT > LAN-Steuerungseinstellungen Menü auf Ein. Wenn Sie sich nicht in einem DHCP-Umfeld befinden: Wiederholen Sie die Schritte 1-3 oben. Markieren Sie LAN-Einstellungen und drücken Sie auf , um Statische IP auszuwählen. - Seite 45 Die Hauptseite der Netzwerksteuerung wird angezeigt. Der Zugriff auf die Network Settings (Netzwerkeinstellungen) oder Email Alert (E-Mail Alarm) Seite erfordert das Administratorkennwort. Das Standardkennwort ist „0000“. Auf dieser Seite können Sie die AMX- und SNMP-Einstellungen ändern. Wenn in der Spalte AMX device discover (AMX Geräte Erkennung) ON (EIN) ausgewählt ist, kann der Projektor von AMX Controllern erkannt werden, die mit demselben Netzwerk verbunden sind.
-
Seite 46: Eingabelänge
Achten Sie bitte auf die maximale Eingabelänge (einschließlich Leerstellen und Satzzeichen) in der folgenden Liste: Maximale Anzahl Kategorieelement Eingabelänge von Zeichen DHCP/Manual (keine Angaben) (DHCP/Manuell) IP Address XXX.XXX.XXX.XXX (IP-Adresse) Subnet Mask XXX.XXX.XXX.XXX (Subnet-Maske) Network (Netzwerk) Gateway XXX.XXX.XXX.XXX DNS Server XXX.XXX.XXX.XXX (DNS-Server) Network Settings AMX device discovery... -
Seite 47: Über Crestron E-Control
® Über Crestron e-Control ® Auf der Seite Crestron e-Control finden Sie eine Vielzahl virtueller Tasten, mit denen Sie den Projektor steuern und die projizierten Bilder anpassen können. Sie können drücken, um weitere Tasten anzuzeigen. i. Diese Tasten haben die gleiche Funktion wie die des OSD-Menüs und die auf der Fernbedienung. - Seite 48 i. Die Auswahl wird nur für das Crestron-Steuersystem verwendet. Erkundigen Sie sich bei Creston oder lesen Sie das Handbuch, um Informationen über das Setup zu erhalten. ii. Sie können den Projektor benennen und seinen Ort und die für ihn verantwortliche Person notieren. iii.
- Seite 49 Auf der Infoseite werden Informationen über den Projektor und sein Status angezeigt. Drücken Sie auf Exit (Beenden), um zur Seite für die Fernbedie- nung über ein Netzwerk zurück- zuwechseln. Nachdem Sie auf die Taste „Contact IT Help“ (IT-Hilfe kontaktieren) gedrückt haben, wird das Fenster HELPDESK oben rechts geöffnet.
-
Seite 50: Verwendung Des Projektors Im Standbymodus
**Crestron RoomView Geben Sie auf der „Edit Room“ (Raum bearbeiten) Seite die IP-Adresse (oder Hostname) ein, die im OSD-Menü des Projektors angezeigt wird, sowie „02“ für IPID, „41794“ für den reservierten Crestron Kontrollport. Für Informationen über die Crestron RoomView™ Einstellung und Steuerungsmethode, besuchen Sie bitte die unten stehende Webseite, um das RoomView™... -
Seite 51: Ausschalten Des Projektors
Anpassung des Audiomodus Öffnen Sie das OSD-Menü und wechseln Sie zum Menü STANDARD > Audioeinstellungen > Audiomodus. Drücken Sie auf , um einen bevorzugten Audiomodus auszuwählen. Falls verfügbar, können Sie auf der Fernbedienung auf Audiomodus drücken, um einen bevorzugten Audiomodus auszuwählen. Ausschalten des Tons Öffnen Sie das OSD-Menü... -
Seite 52: Menübedienung
Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. Hauptmenü Untermenü Optionen Bildschirmfarbe Aus/Schultafel/Grün/Weiß Auto/4:3/16:9 (PS700X/ PS750X/PS750HD)/16:10 (PS700W/PS750W)/ Bildformat Panorama (PS700W/ PS750W/PS750HD)/2.35:1/ Anamorph (PS700W/ PS750W/PS750HD) Schrägposition Vertikal/Horizontal DISPLAY Eckenanp. Position Phase H-Größe... - Seite 53 Immer/1 min/2 min/3 min Oben links/Unten links/ Timer Position Oben rechts//Unten rechts Präsentations- Timer- Runterzählen/Raufzählen Timer Zählmethode Erinnerungs- Ein/Aus STANDARD Signalton Zählen beginnen/ Aus/Testkarte/Notizblock / Pattern Weltkarte/Notenlinien/ Trellisdiagramm Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/ 30 min Meldung Ein/Aus Schwarz/Blau/ViewSonic/ Startbild...
- Seite 54 Hauptmenü Untermenü Optionen Auto/Projektion (Projektorposition)/ Menüposition/Farbtemp./Helligkeit/Kontrast/ 3D-Einstellungen/Bildschirmfarbe/Startbild/ Meine Schaltfläche STANDARD Meldung/Schnelle Auto-Suche/CEC/DCR/ Verd. Untertitel/Energiesparen/Einfrieren/ INFORMATIONEN/Bildformat/Ausgesch. Auto/Aus/Frame Sequential/Frame- Synchronisierung Packing/Oben-Unten/ Seite-an-Seite 3D-Einstellungen Synchronisierung Deaktiviert/Umkehren umkehren HDMI Format Auto/RGB/YUV HDMI- Einstellungen HDMI-Bereich Auto/Verbessert/Normal LAN-Einstellungen DHCP EIN/Statische IP IP-Adresse von Projektor Subnet-Maske LAN-Steuerungs- Standard-Gateway einstellungen DNS-Server...
- Seite 55 Hauptmenü Untermenü Optionen Mehrsprachiges OSD- Sprache Menü Auswahl Tisch vorne/Tisch hinten/ Projektorposition Decke hinten/Decke vorne Menü-Anzeigezeit 5 s/10 s/15 s/20 s/25 s/30 s Mitte/Oben links/Oben Menüeinstellungen Menüposition rechts/Unten links/Unten rechts Höhenmodus Ein/Aus 6. SYSTEM Schnelle Auto-Suche Aus/Ein Passwort ändern Sicherheitseinstell. Einschaltsperre Aus/Ein Bedientastenfeld-...
-
Seite 56: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Bildschirm- Siehe "Verwendung von Bildschirmfarbe" auf Seite 31 für weitere Einzelheiten. farbe Siehe "Auswahl des Bildformats" auf Seite 29 für weitere Bildformat Einzelheiten. Siehe "Korrektur der Schrägprojektion" auf Seite 27 für weitere Schrägposition Einzelheiten. Eckenanp. -
Seite 57: Beschreibung
Funktion Beschreibung Siehe "Auswahl des Bildmodus" auf Seite 30 für weitere Farbmodus Einzelheiten. Siehe "Einstellung von Helligkeit" auf Seite 31 für weitere Helligkeit Einzelheiten. Siehe "Einstellung von Kontrast" auf Seite 31 für weitere Kontrast Einzelheiten. Siehe "Auswahl einer Farbtemperatur" auf Seite 32 Farbtemp. - Seite 58 Funktion Beschreibung Computer Die Auswahl von Aktivieren ermöglicht dem Projektor sich automatisch einzuschalten, wenn das VGA Signal über das VGA Kabel geführt wird. Gerät autom. Siehe "Verwendung der CEC-Funktion" auf Seite 37 für einschalten weitere Einzelheiten. Direkt Strom Ein Die Auswahl von Ein ermöglicht die automatische Einschaltung des Projektors, sobald dieser über das Netzkabel mit Strom versorgt wird.
- Seite 59 Funktion Beschreibung Die Auswahl von Aktivieren aktiviert diese Funktion und der Projektor wird nach dem Herunterfahren den Abkühlvorgang nicht starten. Die Auswahl von Deaktiviert deaktiviert diese Funktion und der Projektor wird nach dem Herunterfahren den normalen Abkühlvorgang starten. Wenn Sie versuchen, den Projektor nach dem Herunterfahren sofort wieder zu starten, könnte er sich Schnellabschal- nicht einschalten lassen und wird den Abkühlvorgang...
-
Seite 60: Einstellungen
Funktion Beschreibung Siehe "Je nach angeschlossenem Gerät könnte die CEC- Funktion möglicherweise nicht funktionieren." auf Seite 37 Einstellungen für weitere Einzelheiten. HDMI- Siehe "HDMI Eingangseinstellungen ändern" auf Seite 25 für weitere Einzelheiten. Einstellungen LAN- Siehe "Steuern des Projektors in einem LAN-Umfeld" auf Steuerungseins Seite 38 für weitere Einzelheiten. - Seite 61 Funktion Beschreibung Hiermit setzen Sie alle Einstellungen auf die werkseitig eingestellten Werte zurück. Die folgenden Einstellungen bleiben unverändert: Einstellungen Schrägposition, Eckenanp., Phase, H-Größe, Overscan, zurücksetzen Sprache, Projektorposition, Höhenmodus, Sicherheitseinstell., Fernbedienungscode, 3D-Synchronisierung, Filtermodus, LAN- Steuerungseinstellungen, HDMI-Einstellungen. Legt die Sprache des On-Screen Display (OSD)-Menüs fest. Sprache Siehe "Verwendung der Menüs"...
- Seite 62 Funktion Beschreibung Quelle Zeigt die aktuelle Signalquelle an. Farbmodus Zeigt den ausgewählten Modus im Menü BILD an. Auflösung Zeigt die native Auflösung des Eingangssignals an. Farbsystem Zeigt das Eingangssystemformat an. IP-Adresse Zeigt die IP-Adresse des Projektors an. Aktueller MAC-Adresse Systemstatus Zeigt die MAC-Adresse des Projektors an.
-
Seite 63: Wartung
Wartung Pflege des Projektors Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen. Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil des Projektors ausgetauscht werden muss. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. •... -
Seite 64: Verwendung Des Staubfilters (Optionales Zubehör)
Verwendung des Staubfilters (optionales Zubehör) ACHTUNG • Es wird empfohlen, dass der Staubfilter alle 100 Stunden nach der Installation des Staubfilters gereinigt wird. • Schalten Sie den Projektor aus und trennen Sie ihn von der Stromversorgung, bevor Sie den Filter installieren oder entfernen. •... -
Seite 65: Lampeninformationen
Setzen Sie den Staubfilter wieder auf. Den Filter-Timer zurücksetzen Öffnen Sie das OSD-Menü und wechseln Sie zum ERWEITERT > Filtereinstellungen Menü. Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt. Markieren Sie Filterstunden zurücksetzen und drücken Sie auf Enter. Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Filter-Timer zurücksetzen möchten. -
Seite 66: Einstellung Lampenmodus
Einstellung Lampenmodus Wenn Sie den Projektor in den Eco/Dynamisch/SuperEco Modus einstellen werden Systemgeräusche und der Stromverbrauch verringert, sowie die Betriebsdauer der Lampe verlängert. Lampenmodus Beschreibung Normal Bietet volle Helligkeit der Lampe. Verringert den Stromverbrauch der Lampe um 30% und verringert die Helligkeit, um die Betriebsdauer der Lampe zu verlängern und das Geräusch des Lüfters zu verringern. -
Seite 67: Zeit Des Lampenaustausches
zudem entscheiden, ob der Projektor nach einer bestimmten Zeitdauer automatisch ausgeschaltet werden soll. Öffnen Sie das OSD-Menü und wechseln Sie zum ENERGIEVERWALTUNG > Intelligente Energieeinsparung Menü. Drücken Sie auf Enter. Es wird dann die Seite Intelligente Energieeinsparung angezeigt. Markieren Sie Energiesparen und drücken Sie auf Wenn Aktivieren ausgewählt ist, wird die Projektorlampe in den Eco Modus wechseln, wenn 5 Minuten lang kein Signal erkannt wurde. - Seite 68 Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Blau Standby-Modus Blinkend Einschalten Blau Normaler Betrieb Blau Blau Normale Abkühlung beim Ausschalten (3 Sek.) Blinkend Herunterladend Burn-in aus Blau Blau Blau Lampenanzeigen Blau Erste Lampe-Fehler beim Abkühlen (60 Sek.) Blinkend Lampenfehler im normalen Betrieb (30 Sek.) CW Start fehlgeschlagen (30 Sek.) Blau Temperaturanzeigen...
-
Seite 69: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Über das Netzkabel wird kein Strom Projektor und in die Steckdose. Wenn die Steckdose zugeführt. über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 70: Technische Daten
Technische Daten Abmessungen 387,7 mm (B) x 169,4 mm (H) x 432,7 mm (T) (inklusive Auswölbungen) 432,7 387,7 169,4 Einheit: mm Deckenmontage Schrauben für Deckenmontage: M4 x 8 (Max. L = 8 mm) Einheit: mm... -
Seite 71: Ir-Steuerungstabelle
IR-Steuerungstabelle Taste Format Byte1 Byte2 Byte3 Byte4 PgDn PgUp Blank Auto sync Oben Unten Nach links Rechts Color Mode Stumm Eingabe Gerät EIN Präsentations-Timer Exit D. ECO (Eco mode) Menü Mouse Maus links Maus rechts Source Pattern Eigene Taste HDMI Volume+ Volume- Vergrößern +... -
Seite 72: Rs232-Befehlstabelle
Adresscode Code 1 83F4 Code 2 93F4 Code 3 A3F4 Code 4 B3F4 Code 5 C3F4 Code 6 D3F4 Code 7 E3F4 Code 8 F3F4 RS232-Befehlstabelle <Polzuweisung für diese beiden Enden> Beschreibung Beschreibung RTSZ CTSZ <Schnittstelle> RS-232-Protokoll Baudrate 115200 bit/s (Standard) Datenlänge 8 Bit Paritätskontrolle... - Seite 73 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 Startbild blau 0x68 Schreiben Startbild 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 Startbild ViewSonic 0x69 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 Startbild aus 0x6B 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 Lesen...
- Seite 74 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 Meldung Aus 0x84 Schreiben 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 Meldung Meldung Ein 0x85 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 Lesen Meldung Status 0x27 0x85 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 Tisch vorne 0x5E...
- Seite 75 Helligkeit 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x00 verringern 0x61 Schreiben Helligkeit 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x03 0x01 Helligkeit erhöhen 0x62 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 Lesen Helligkeit 0x03 0x62 Seitenverhält- 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Automatisch...
- Seite 76 Farbtemperatur 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x00 Warm 0x66 Farbtemperatur 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x01 Normal 0x67 Schreiben Farbtemperatur 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x02 Farbtemperatur Neutral 0x68 Farbtemperatur 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x08 0x03 Kühl 0x69 Farbtemperatur...
- Seite 77 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x00 Primärfarbe R 0x6E 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x01 Primärfarbe G 0x6F 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x02 Primärfarbe B 0x70 Schreiben 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x10 0x03 Primärfarben Primärfarbe C 0x71...
- Seite 78 Eingangsquelle 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60 Eingangsquelle 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x08 VGA2 0x68 Eingangsquelle 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 Schreiben HDMI 0x63 Eingangsquelle 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x07 Quelleneingang HDMI/MHL 0x67...
- Seite 79 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05...
- Seite 80 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 Lesen Sprache 0x00 0x62 Nutzungsdauer 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x01 0x00 Schreiben von Lampe 0x62 zurücksetzen Lampenzeit Lampennut- 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x15 Lesen zungsdauer 0x01 0x63 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00...
- Seite 81 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 Brilliant Color 0 0x6D 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x01 Brilliant Color 1 0x6E 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x02 Brilliant Color 2 0x6F 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x03 Brilliant Color 3 0x70 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x04...
- Seite 82 Bildschirmfarbe 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x00 0x8F 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x01 Schultafel 0x90 Schreiben 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x02 Bildschirmfarbe Grün 0x91 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x03 Weiß...
-
Seite 83: Timingtabelle
Timingtabelle Analog RGB Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 x 480 60/72/75/85 SVGA 800 x 600 60/72/75/85 1024 x 768 60/70/75/85 1152 x 864 1280 x 768 15:9 WXGA 1280 x 800 16:10 60/75/85 1360 x 768 16:9 Quad-VGA 1280 x 960 60/85 SXGA... - Seite 84 HDMI Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) 640 x 480 SVGA 800 x 600 1024 x 768 1280 x 768 15:9 WXGA 1280 x 800 16:10 1360 x 768 16:9 Quad-VGA 1280 x 960 SXGA 1280 x 1024 WXGA 1366 x 768 16:9 59.7 SXGA+...
- Seite 85 3D (HDMI Signal enthalten) Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) SVGA 800 x 600 60* / 120** 1024 x 768 60* / 120** 1280 x 720 16:9 60* / 120** WXGA 1280 x 800 16:9 60* / 120** für Videosignal Bildwiederholfrequenz Signal Auflösung (Punkte)
-
Seite 86: Component-Video
Component-Video Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) HDTV (1080p) 1920 x 1080 16:9 50 / 60 HDTV (1080i) 1920 x 1080 16:9 50 / 60 HDTV (720p) 1280 x 720 16:9 50 / 60 SDTV (480p) 720 x 480 4:3 / 16:9 SDTV (576p) 720 x 576 4:3 / 16:9... -
Seite 87: Technische Daten Des Projektors
Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. In Ihrer Region sind nicht alle Modelle verfügbar. Modellname PS700X PS750X PS700W PS750W PS750HD Produktspezifikation Auflösung 0,65" 1080p 0,55" XGA 0,65” WXGA (1920 x (1024 x 768) (1280 x 800) 1080) Projektionsverhältnis... -
Seite 88: Umgebungsbedingungen
Umgebungsbedingungen Betriebstemperatur 0°C–40°C auf Meereshöhe Betriebshöhe 0–1499 m bei 0°C–35°C 1500-3000 m bei 0°C-30°C (mit Höhenmodus ein) Relative Luftfeuchtigkeit bei 10%–90% (nicht kondensierend) Betrieb... -
Seite 89: Informationen Zum Urheberrecht
Copyright Copyright © 2017. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen... -
Seite 90: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ http://www.viewsoniceurope. service_deu@ Deutschland com/eu/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ http://www.viewsoniceurope. service_at@viewsoniceurope. Österreich com/eu/support/call-desk/ www.viewsoniceurope.com/ http://www.viewsoniceurope. -
Seite 91: Eingeschränkte Garantie
E %HWULHE DX‰HUKDOE GHU 3URGXNWVSH]L¿NDWLRQHQ c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 92 Garantie der Marktgängigkeit und der eignung für einenbestimm- ten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Ge- schäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie ande-...
