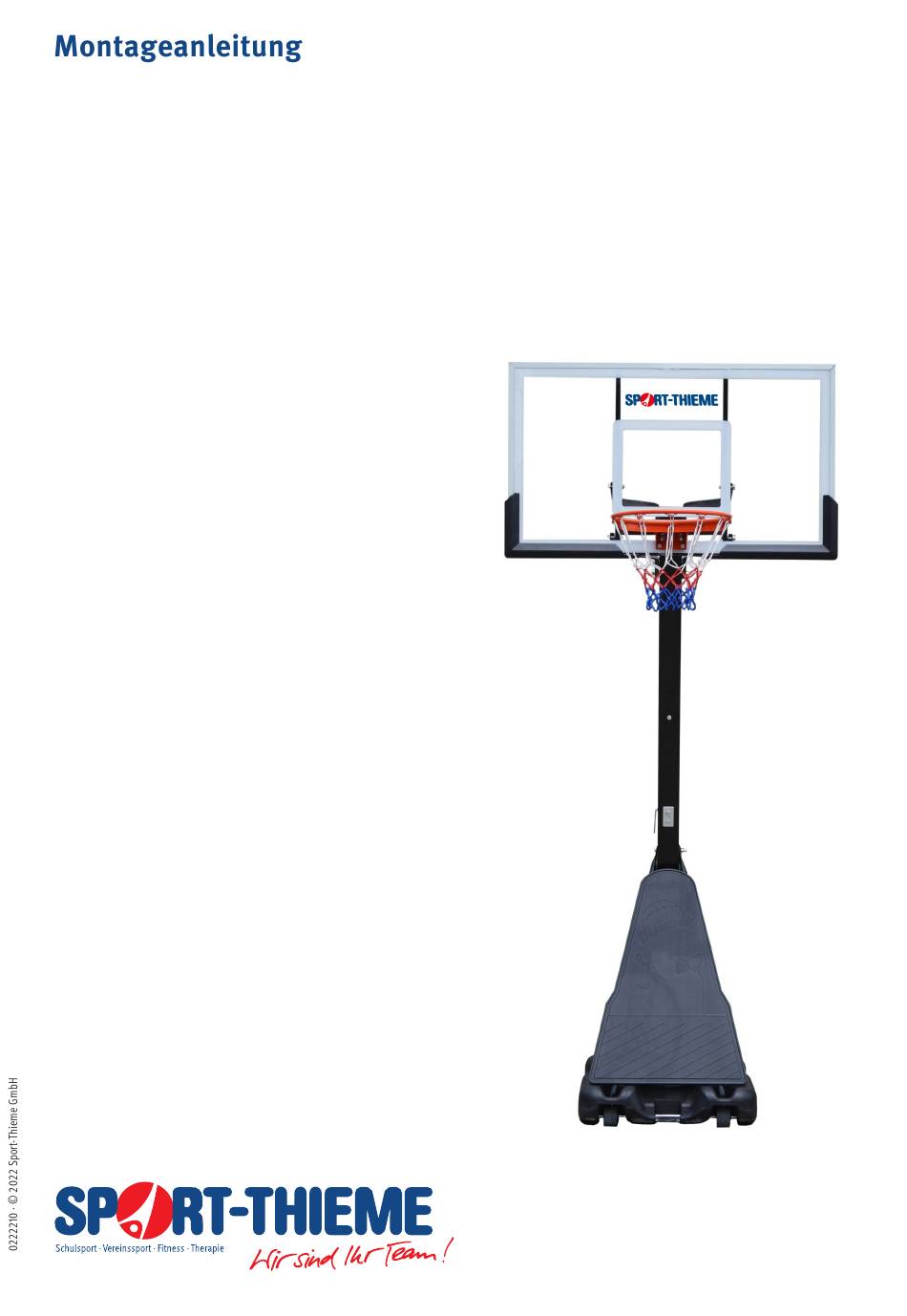

Sport-Thieme Basketball-
anlage „Orlando"
Vielen Dank, dass Sie sich für ein Sport-Thieme Produkt entschieden haben!
Damit Sie viel Freude an diesem Gerät haben und die Sicherheit gewährleistet ist, sollten Sie diese Anleitung zunächst
vollständig durchlesen, bevor Sie mit der Montage beginnen.
Für Fragen und Wünsche stehen wir Ihnen gerne zur Verfügung.
Montagehinweis:
Alle Basketballanlagen, auch wenn sie nur Ausstellungszwecken
dienen, , müssen gemäß den Anweisungen montiert und mit Ballast
beschwert werden. Nichtbeachtung der Anweisungen kann zu schweren
Verletzungen führen.
Bitte lesen Sie vor der Montage alle Warn- und Sicherheitshinweise. Es
wird empfohlen, Kinder beim Spielen mit der Anlage zu beaufsichtigen.
Die Anlage muss von mindestens vier Erwachsenen gemeinsam zusam-
mengebaut werden!
Wir freuen uns, dass Sie sich für eines unserer vielen guten Produkte
entschieden haben. Wir sind uns sicher, dass Sie mit Ihrer Wahl sehr
zufrieden sein werden.
Sport-Thieme GmbH · 38367 Grasleben · www.sport-thieme.de
Tel. 0 53 57-18181 · Fax 0 53 57-18190 · info@sport-thieme.de
Art.-Nr. 3245301
