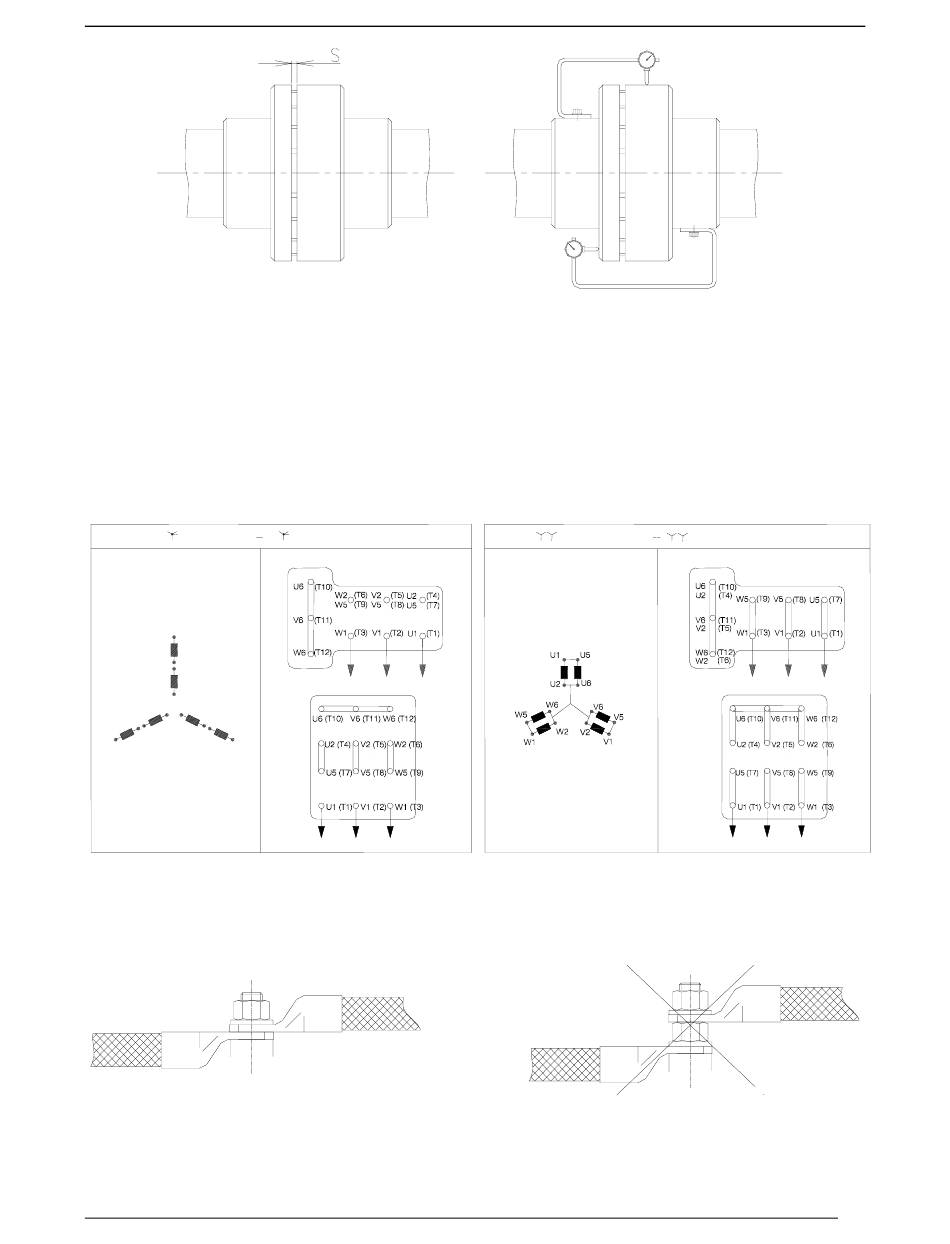

I controlli devono essere eseguiti su 4 punti diametralmente opposti, gli errori di allineamento devono rientrare nei limiti previsti del
costruttore del giunto e si correggono con degli spostamenti laterali o infilando degli spessori tra piedi e basamento.
Ricontrollare sempre l'allineamento dopo il fissaggio del generatore.
Eseguire il controllo delle vibrazioni del generatore installato nel gruppo con questo ultimo funzionante a vuoto e a carico.

4.4 Collegamento elettrico

I generatori sono normalmente forniti con 12 terminali (9 morsetti).
L'ingresso dei cavi di collegamento nella scatola morsetti è a destra.
Sono normalmente possibili entrambi i collegamenti stella serie e stella parallelo: è comunque necessario che nel cambio di
collegamento (da stella serie a stella parallelo) venga verificato il collegamento del regolatore di tensione (vedere schemi applicabili).
COLLEG. SERIE
(T1)
U1
U2 (T4)
(T7)
U5
U6 (T10)
W 6 V6
V5
W 5
W 2
(T12)
V2
(T11)
W 1
(T9) V1
(T8)
(T6)
(T5)
(T3)
(T2)
Gli schemi di collegamento interno dei generatori sono riportati alla fine del presente manuale per i generatori di serie a 9 morsetti (12
terminali).
Fissare i cavi di uscita ai morsetti del generatore come indicato nella figura seguente.
AVVOLGIMENTO
Senso di rotazione
I generatori sono normalmente forniti per funzionamento con senso di rotazione orario (visto dal lato accoppiamento).
963857101_G
All manuals and user guides at all-guides.com
Schemi di collegamento per generatori normali di serie
STAR CONNECT.
LINEA
SI
COLLEG. PARALLELO
(T7)
(T1)
(T4) (T10)
(T12)
(T11)
(T9)
(T8)
(T6)
(T5)
(T2)
(T3)
AVVOLGIMENTO
7
ITALIANO
STAR PARALLEL CONNECT.
LINEA
NO
