Technische Information

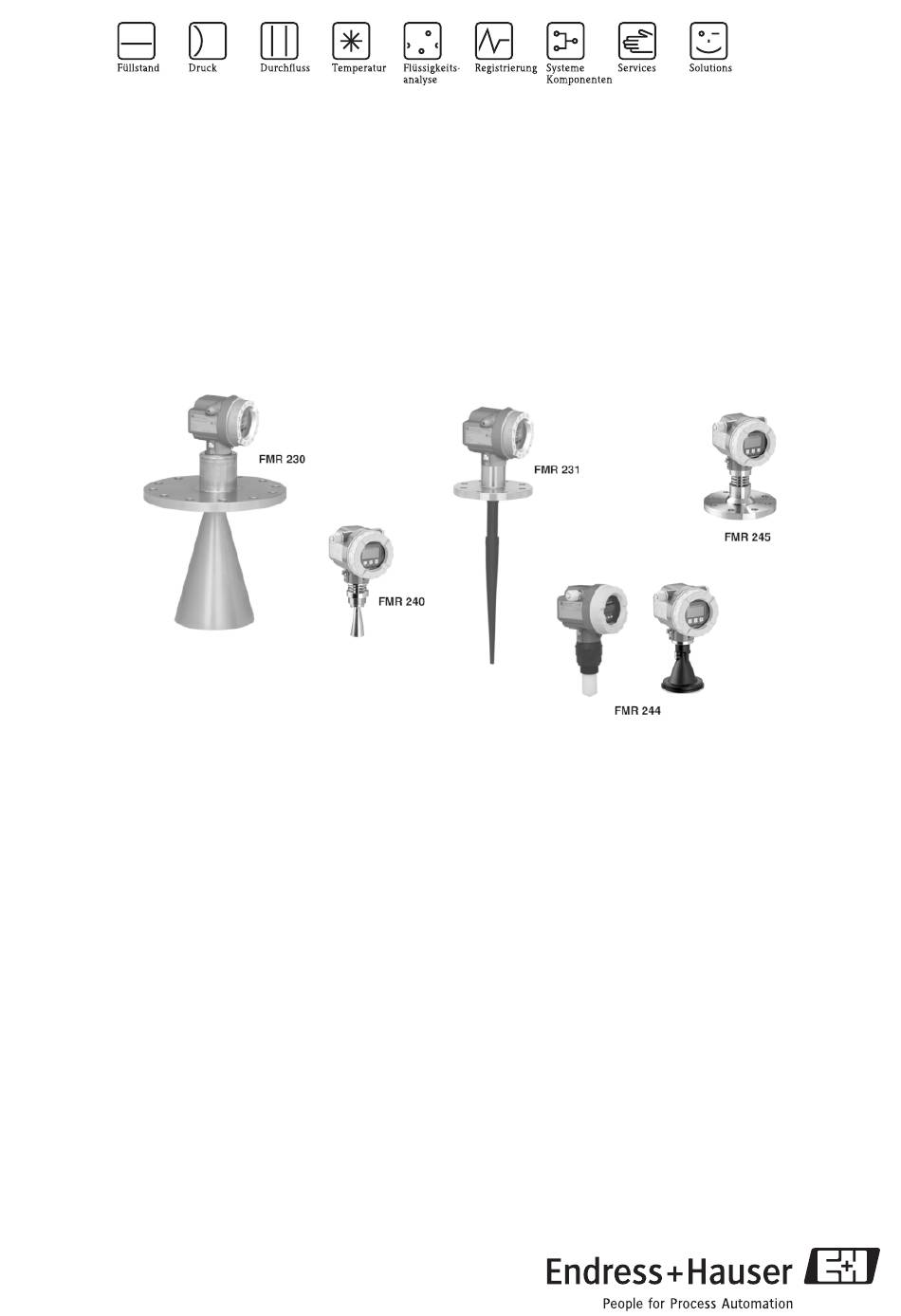

Micropilot M FMR230/231/240/244/245
Füllstand-Radar
Smart Transmitter für kontinuierliche und berührungslose
Füllstandmessung. Preiswerte 4...20 mA-Zweidrahttechnik.
Geeignet für den Einsatz im Ex-Bereich.
Anwendungsbereich
Der Micropilot M dient zur kontinuierlichen, berüh-
rungslosen Messung von Füllständen in Flüssigkeiten,
Pasten, Schlämmen und Schüttgütern.
Wechselbefüllung, Temperaturschwankungen, Gasüber-
lagerungen sowie Dampfbildung haben keinen Einfluss
auf die Messung.
• Der FMR230 ist besonders für Messungen in Puffer-
und Prozessbehältern geeignet.
• Der FMR231 hat seine Stärken überall dort, wo hohe
Beständigkeit gefordert ist.
• Der FMR240 mit der kleinen (1½") Hornantenne ist
geeignet für kleine Behälter. Zusätzlich bietet er eine
Messgenauigkeit von bis zu ±3 mm.
• Der FMR244 kombiniert die Vorteile der Hornan-
tenne mit hoher Beständigkeit und wird mit der 80
mm Hornantenne auch in Feststoffen eingesetzt.
• Der FMR245 - hohe Beständigkeit bis 200 °C und
leicht zu reinigen.
Ihre Vorteile
• Zweidrahttechnik, niedriger Preis:
Eine echte Alternative zu Differenzdruck, Schwimmer
und Verdränger. Zweidrahttechnik spart an Verkabe-
lung und erlaubt eine einfachere Einbindung in vor-
handene Systeme.
TI345F/00/DE/12.09
71107981
• Berührungslose Messung:
Messung ist von Produkteigenschaften nahezu unab-
hängig.
• Einfache Vor-Ort-Bedienung über menügeführte Klar-
textanzeige.
• Einfache Inbetriebnahme, Dokumentation und Diag-
nose über Endress+Hauser-Bedienprogramm.
• 2 Frequenzbereiche - FMR230/FMR231 im C-Band
und FMR240/244/245 im K-Band: Keine Kompro-
misse, für jede Anwendung die passende Frequenz.
• HART oder PROFIBUS PA bzw.
FOUNDATION Fieldbus Protokoll.
• Hohe Temperaturen:
Für Prozesstemperaturen bis zu 200 °C geeignet, mit
Hochtemperaturantenne bis zu 400 °C.
• Stabantenne mit inaktiver Länge:
Zuverlässige Messung bei engem Stutzen, Kondensat
und Ansatz im Stutzen.
• Keine Einschränkungen bzgl. Behältermaterialien.
• Einsatz in Sicherheitssystemen (Überfüllsicherung)
mit Anforderungen an die funktionale Sicherheit bis
SIL 2 gemäß IEC 61508/IEC 61511-1.
• Optional: gasdichte Durchführung für FMR230/231/
240/245 zur Erhöhung der Prozesssicherheit.
