V
ECTOR

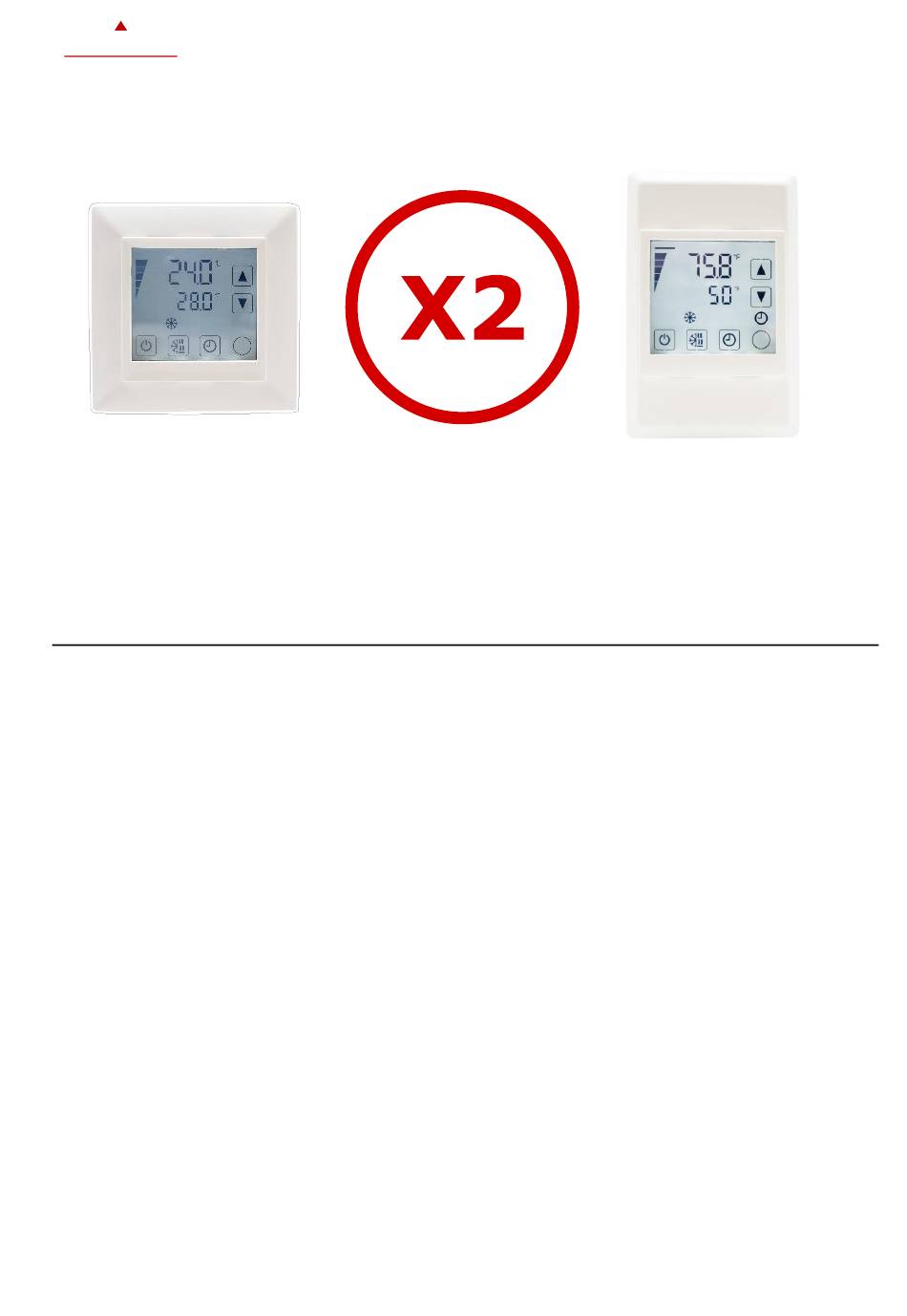

Bedienungsanleitung für X2 Geräte mit Berührungsanzeigen
Das X2-Betriebssystem wurde für universelle Regler und Sensoren konzipiert. Geräte, die auf dem X2-Betriebssystem
basieren, enthalten eine Vielzahl von standardisierten Funktionen und Anwendungsmöglichkeiten. Von einfachen
Lüftungsreglern für heimische Anwendungen bis hin zu HLK-Systemlösungen für ganze Gebäude. Für fast jede Anwendung
findet sich eine passende Lösung. Mit dem Programm EasySet lassen sich die Regler bequem auslesen, programmieren
und auf andere Regler übertragen.
Inhalt
1
Übersicht ________________________________________________________________________ 2
2
Anzeige und Bedienung _____________________________________________________________ 2
3
Allgemeiner Betrieb ________________________________________________________________ 6
4
Anwendungsangepasster Betrieb ______________________________________________________ 7
5
Erweiterte Betriebsart ______________________________________________________________ 8
Doc: 70-01-0951A, Serie X2, 20211220
Änderungen vorbehalten
X2-B
EDIENUNGSANLEITUNG
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
B
ERÜHRUNGSANZEIGE
Page 1-16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vector X2
Inhaltszusammenfassung für Vector X2
-
Seite 1: Inhaltsverzeichnis
ERÜHRUNGSANZEIGE Bedienungsanleitung für X2 Geräte mit Berührungsanzeigen Das X2-Betriebssystem wurde für universelle Regler und Sensoren konzipiert. Geräte, die auf dem X2-Betriebssystem basieren, enthalten eine Vielzahl von standardisierten Funktionen und Anwendungsmöglichkeiten. Von einfachen Lüftungsreglern für heimische Anwendungen bis hin zu HLK-Systemlösungen für ganze Gebäude. Für fast jede Anwendung findet sich eine passende Lösung. -
Seite 2: Übersicht
Übersicht 1.1 Anwendungsbereich Diese Betriebsanleitung gilt für Geräte der Serie X2 mit integrierter Regelung sowie für Geräte der Serien OPA2 und OPU2. Darüber hinaus sind die verschiedenen Produktbeschreibungen und die Programmieranleitung für Techniker in separaten Dokumenten enthalten. Dies soll die Arbeit mit den verschiedenen Reglern und Bedienebenen erleichtern. -
Seite 3: Lcd-Anzeige
Siehe Kapitel 2.6 2.3 Betriebsart Anzeige Modus Beschreibung Das X2-Gerät hält die in den einzelnen Regelkreisen definierten Solltemperatur für die Anwesend Betriebsart "Anwesend" (Komfort) ein. (Komfort) In der Betriebsart "Anwesend" kann der Lüfter auf automatische oder manuelle Lüftergeschwindigkeit eingestellt werden. -
Seite 4: Steuerungsart
Die Alarmbedingung ist programmierbar und muss bei der Konfiguration des Reglers festgelegt … werden. ALA7 Siehe separate Alarmliste für die Bedeutung der programmierten Alarme. Die Liste wird vom ALA8 Programmierer der X2-Gerätekonfiguration bereitgestellt. Anzeigebeispiel: Doc: 70-01-0951A, Serie X2, 20211220 © Vector Controls GmbH, Schweiz Page 4-16 Änderungen vorbehalten www.vectorcontrols.com... -
Seite 5: Fehlermeldungen
Die meisten Geräte verfügen über eine Status-LED. Die Position der Status-LED ist im Produktdatenblatt definiert. Im Normalbetrieb blinkt die LED einmal alle 5 Sekunden kurz auf. Bei einem Alarm- oder Fehlerzustand blinkt die LED im Sekundentakt. Doc: 70-01-0951A, Serie X2, 20211220 © Vector Controls GmbH, Schweiz Page 5-16 Änderungen vorbehalten... -
Seite 6: Allgemeiner Betrieb
Dann schaltet sich der Regler ein und das Handsymbol erlischt. 3.4 Betriebsart Standby (AUS) Das X2-Gerät läuft im Standby-Modus. Das System ist gegen Überhitzung und Frost geschützt, falls dies aktiviert ist. Die Eingänge werden auf Alarme überwacht. 3.5 Jahreszeitprogramm / Ferienzeitprogramm Wenn ein Jahreszeitprogramm aktiv ist, läuft das X2-Gerät im Standby-Modus. -
Seite 7: Anwendungsangepasster Betrieb
X2-B EDIENUNGSANLEITUNG ERÜHRUNGSANZEIGE Anwendungsangepasster Betrieb Das X2-Gerät bietet verschiedene Möglichkeiten die Bedienung, den Benutzerzugriff und die Bildschirmkonfiguration an die Anwendung anzupassen. 4.1 Ruheanzeige Die Ruheanzeige wird aktiviert, wenn 30 Sekunden lang keine Taste gedrückt wurde. Die Ruheanzeige kann vom Techniker deaktiviert werden. -
Seite 8: Erweiterte Betriebsart
Erweiterte Betriebsart 5.1 Zeitschaltuhr Übersicht Dieser Abschnitt gibt einen Überblick über die Uhr und die verfügbaren zeitgesteuerten Funktionen des X2-Controllers. Hinweis zur Genauigkeit Achtung! Der TCX2-40863 und X2 Geräte mit dem Zusatz "C" (z.B. TRI2-FU-TH-221.202C) verfügen über eine Echtzeituhr. Diese Uhr ist auf zwei Sekunden pro Tag genau. -
Seite 9: Zeitprogramme Aktivieren/Deaktivieren
5.3 Zeitprogramme festlegen Übersicht Es können bis zu 12 Zeit- und Wochentags-Programme oder Jahresferien programmiert werden (Pr01 bis Pr12). 5.3.1 Zeitprogramme aktivieren/deaktivieren Übersicht In diesem Abschnitt wird beschrieben, wie zeitgesteuerte Ereignisse (Zeitprogramme) auf einem X2-Gerät generell aktivieren/deaktivieren werden. Vorgehen Taste ( ) länger als 2 Sekunden drücken. - Seite 10 ➔ 3 Balken zeigt an, dass der Einstellschritt 3 ausgeführt wird. * Für eine aktive Zeitprogrammierung werden oben 3 Balkensymbole angezeigt. 12. Vorgang wiederholen um DAY2 bis DAY7 (Dienstag bis Sonntag) einzustellen. Doc: 70-01-0951A, Serie X2, 20211220 © Vector Controls GmbH, Schweiz Page 10-16 Änderungen vorbehalten www.vectorcontrols.com...
-
Seite 11: Jährliche Zeitprogramme Erstellen
OFF = deaktiviert ➔ 4 und 5 Balken zeigt an, dass der Einstellschritt 4 bzw. 5 ausgeführt wird. * Die Anzahl der verfügbaren Regelkreise hängt vom verwendeten X2-Regler ** Die Anzahl der verfügbaren Analogausgänge hängt vom verwendeten X2-Regler ab. *** Die Anzahl der verfügbaren Digitalausgänge hängt vom verwendeten X2-Regler ab. - Seite 12 Taste ( ) ( ) einstellen. ➔ 5 Balken zeigt an, dass der Einstellschritt 5 ausgeführt wird. 11. Taste ( ) drücken um eine Zeitprogrammierung abzuschliessen. Doc: 70-01-0951A, Serie X2, 20211220 © Vector Controls GmbH, Schweiz Page 12-16 Änderungen vorbehalten www.vectorcontrols.com...
- Seite 13 5.4 Ändern von Heizen – Kühlen – Nur Lüften – Automatisch Übersicht In diesem Abschnitt wird beschrieben, wie der Steuerungsmodus des X2-Reglers eingestellt wird. Je nach konfigurierter Anwendung kann dieses Untermenü bis zu 5 verschiedene Einstellungsmöglichkeiten haben oder ist ganz deaktiviert.
-
Seite 14: Anzeige Der Eingangs- Und Ausgangszustände
➔ do, die Ausgangsnummer und der Ausgangswert werden angezeigt. 13. Taste ( ) drücken (1x), um zum vorherigen Untermenü zurückzukehren. 14. Taste ( ) drücken um die Überprüfung abzuschliessen. Doc: 70-01-0951A, Serie X2, 20211220 © Vector Controls GmbH, Schweiz Page 14-16 Änderungen vorbehalten www.vectorcontrols.com... -
Seite 15: Anzeige Der Gesamtlaufzeit Für Digitalausgänge
Taste ( ) or ( ) drücken um den nächsten Ausgang zu wählen. Taste ( ) drücken um die Überprüfung abzuschliessen. 5.7 Anzeige der Softwareversion Übersicht In diesem Abschnitt wird beschrieben, wie die Softwareversion des installierten X2-Betriebssystems und die Firmwareversion des Anzeige-/Bedienterminals anzeigt werden kann. Vorgehen ... - Seite 16 ECTOR X2-B EDIENUNGSANLEITUNG ERÜHRUNGSANZEIGE Intelligente Fühler und Regler Leicht gemacht! Qualität - Innovation – Partnerschaft Vector Controls GmbH Schweiz info@vectorcontrols.com www.vectorcontrols.com Doc: 70-01-0951A, Serie X2, 20211220 © Vector Controls GmbH, Schweiz Page 16-16 Änderungen vorbehalten www.vectorcontrols.com...
