Positionner le moniteur sur l'enrouleur de câble
4.2

Incliner

4.3 Basculer et régler en
hauteur

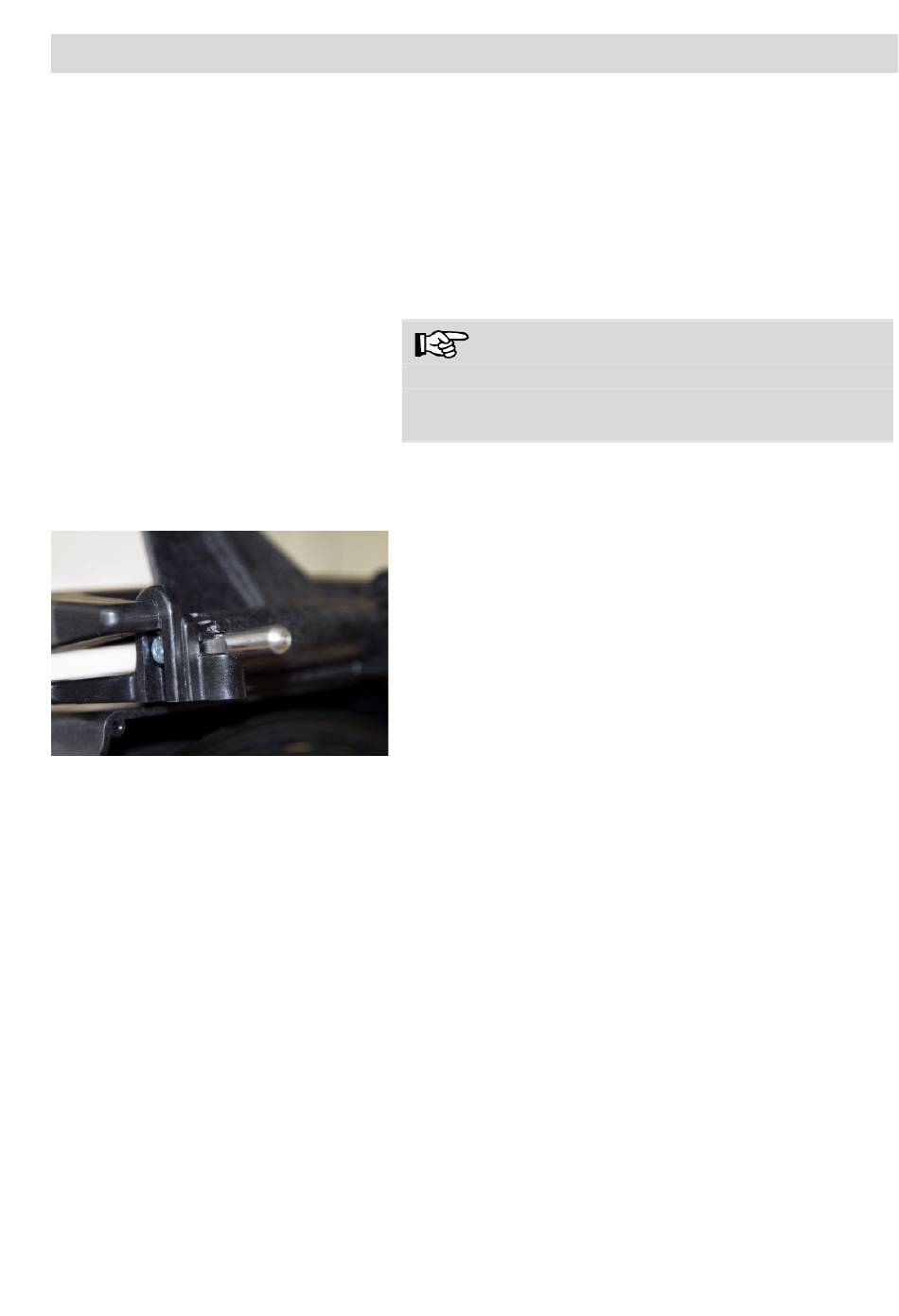

Fig. 44: Position fixe, c-à-d. le moniteur
ne se laisse pas incliner.
64
Lorsque le système de caméra est posé sur le
•
sol, le moniteur se laisse tourner de 360°. Lors
de la rotation, le moniteur s'enclenche en 10
points de grille de sorte qu'il n'est pas néces-
saire de visser la position.
• Inclinez le moniteur dans la position de travail
qui vous convient le mieux.
NOTA !
Le moniteur s'enclenche en position de rotation et
ne doit pas être bloqué. On peut donc effectuer un
simple réglage même pendant l'inspection.
Placez les deux leviers de fixation (cf. aussi
•
Fig. 3: Enrouleur de câble avec moniteur et
tête de caméra connectés) parallèlement à
l'enrouleur de câble pour pouvoir incliner le
moniteur et le régler en hauteur.
• Basculez le moniteur dans la position souhai-
tée.
Fixez la position de basculement en déplaçant
•
les 2 leviers de fixation de 90 °.
