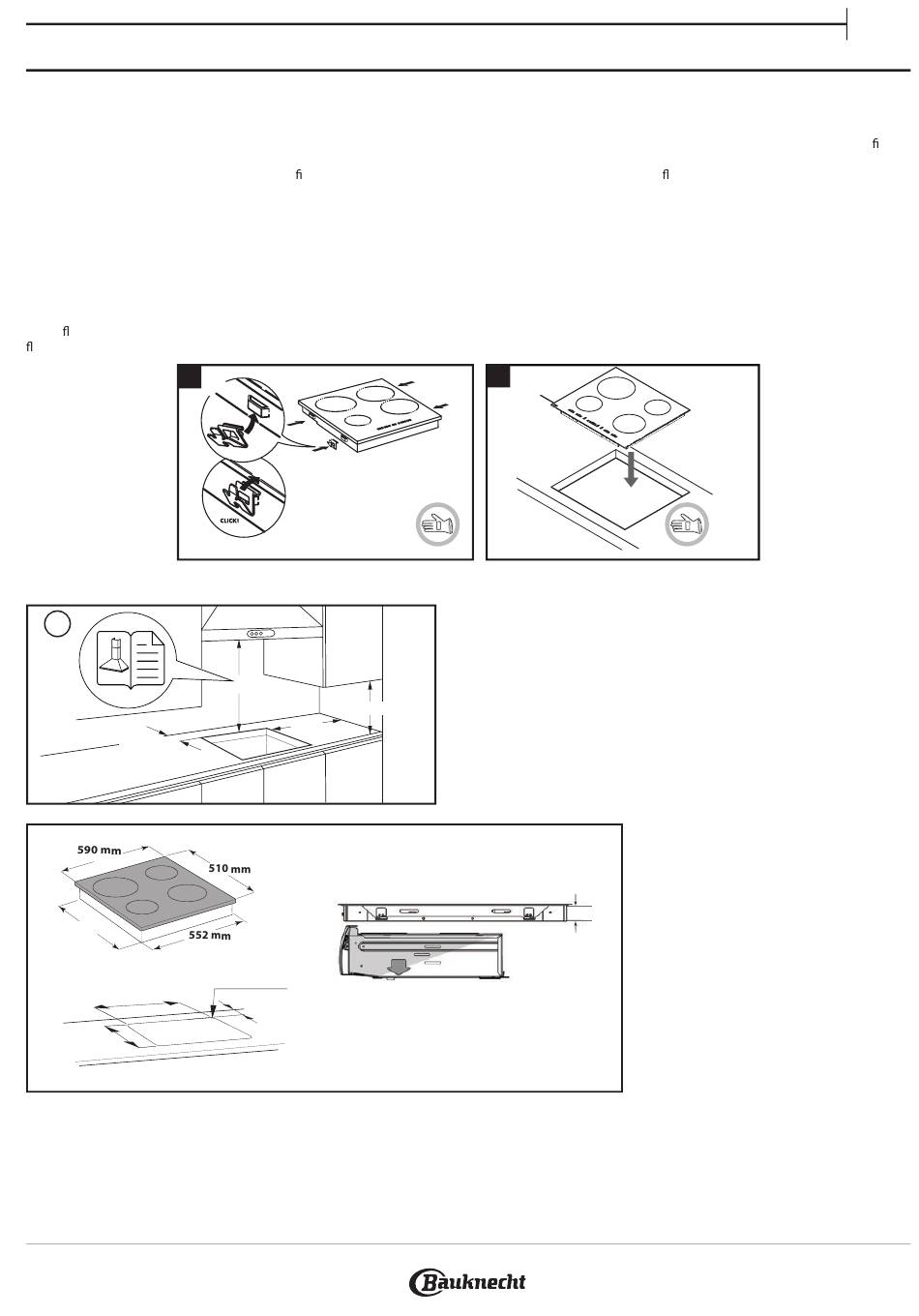

INSTALLATION
•
Das Kochfeld muss in eine 20-50 mm tiefe Arbeitsplatte eingesetzt werden.
•
Zwischen Kochmulde und Ofen dürfen keine Querschienen, Winkel usw. sein.
•
Für Abmessungen und Installation der Einbauversion, siehe das Bild in diesem Abschnitt.
•
Zwischen dem Kochfeld und der darüber liegenden Dunstabzugshaube muss ein Mindestabstand eingehalten werden. Weitere Informationen nden
Sie im Benutzerhandbuch der Dunstabzugshaube.
•
Setzen Sie das mitgelieferte Dichtungspro l (falls es noch nicht eingesetzt ist) ein, nachdem Sie die Ober äche des Kochfelds wie in der Abbildung
gezeigt sorgfältig gesäubert haben.
•
Bauen Sie das Kochfeld nicht neben einer Spül- oder Waschmaschine ein, damit die elektronischen Stromkreise nicht mit Dampf oder
Feuchtigkeit in Berührung kommen, wodurch sie beschädigt werden könnten.
•
Wenn ein Ofen unter dem Kochfeld installiert ist, stellen Sie sicher, dass er mit einem Kühlsystem ausgestattet ist. Wenn die Temperatur der elektronischen
Stromkreise die maximal zulässige Temperatur übersteigt, schaltet sich das Kochfeld automatisch aus; in diesem Fall müssen Sie ein paar Minuten warten,
bis die Innentemperatur der elektronischen Schaltkreise auf einen zulässigen Wert abgekühlt ist und Sie das Kochfeld wieder einschalten können.
AUFSTELLEN DES KOCHFELDS
Nach dem elektrischen Anschluss (siehe Kapitel „Elektrischer Anschluss") die Befestigungsklammern an den dafür vorgesehenen Schlitzen an den
Seiten ächen des Kochfeldes positionieren wie in der Abbildung gezeigt. Drücken Sie dann das Kochfeld in den Ausschnitt und prüfen Sie, dass das Glas
ach und parallel zur Arbeitsplatte ist. Die Befestigungsklammern sind für jede Art von Arbeitsplattenmaterial (Holz, Marmor usw.) ausgelegt.
1
ABMESSUNGEN UND EINZUHALTENDE ABSTÄNDE
i
Min. 7 cm
482 mm
0
560
mm
+2
0
490
mm
+2
4x
L
Min. 40 cm
Min.10 cm
R = Min. 6,5 mm
Max. 16 mm
Min. 70 mm
2
35 mm
DE
