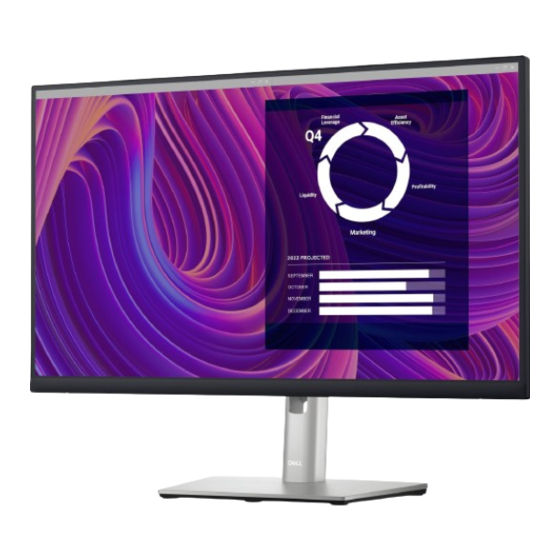

Dell P2423D/P2723D
Monitor
Bedienungsanleitung
Monitormodell: P2423D/P2723D
Regulierungsmodell: P2423Dc/P2723Dc

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell P2423D

  • Seite 1 Dell P2423D/P2723D Monitor Bedienungsanleitung Monitormodell: P2423D/P2723D Regulierungsmodell: P2423Dc/P2723Dc...
  • Seite 2 WARNUNG: Eine WARNUNG zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an. Copyright © 2022 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten Marken ihrer jeweiligen Inhaber sein.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ......6 Über Ihren Monitor ......8 Lieferumfang .
  • Seite 4 Ihr Display handhaben und transportieren ..29 Wartungsanweisungen....30 Ihren Monitor reinigen ..... . . 30 Ihren Monitor einrichten.
  • Seite 5 Produktinformationsblatt ....76 Dell kontaktieren ..... . 76...
  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Schützen Sie Ihren Monitor und Ihre persönliche Sicherheit anhand der folgenden Sicherheitshinweise. Sofern nicht anderweitig angegeben, geht jedes Verfahren in diesem Dokument davon aus, dass Sie die mit Ihrem Monitor gelieferten Sicherheitshinweise gelesen haben. HINWEIS: Lesen Sie vor Verwendung des Monitors die mit Ihrem Monitor gelieferten und auf das Produkt gedruckten Sicherheitshinweise.
  • Seite 7 • Lesen Sie diese Anweisungen aufmerksam. Bewahren Sie dieses Dokument zum künftigen Nachschlagen auf. Befolgen Sie alle Warnungen und Anweisungen am Produkt. • Bestimmte Monitore können über die separat erhältliche VESA-Halterung an der Wand montiert werden. Achten Sie darauf, die richtigen VESA- Spezifikationen entsprechend den Angaben im Abschnitt zur Wandmontage der Bedienungsanleitung zu verwenden.
  • Seite 8: Über Ihren Monitor

    Über Ihren Monitor Lieferumfang Die folgende Tabelle zeigt die Liste der mit Ihrem Monitor gelieferten Komponenten. Wenden Sie sich an Dell, falls eine Komponente fehlen sollte. Weitere Informationen finden Sie unter Dell kontaktieren. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden.
  • Seite 9 DisplayPort-zu-DisplayPort- Kabel (1,8 Meter) Super-Speed-USB-5-Gb/ s- (USB 3.2 Gen1) Type- A-zu-Type-B-Upstream- Kabel (ermöglicht die USB- Anschlüsse am Monitor) • Schnelleinrichtungsanleitung • Sicherheits-, Umwelt und Richtlinieninformationen │ Über Ihren Monitor...
  • Seite 10: Produktmerkmale

    Produktmerkmale Der Monitor Dell P2423D/P2723D verfügt über Aktixmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen: • P2423D: 60,45 cm sichtbarer Anzeigebereich (diagonal gemessen). • P2723D: 68,47 cm sichtbarer Anzeigebereich (diagonal gemessen). • Auflösung von 2560 x 1440 mit Vollbildunterstützung bei niedrigeren Auflösungen.
  • Seite 11: Übersicht Über Einzelteile Und Bedienelemente

    Übersicht über Einzelteile und Bedienelemente Vorderseite Nummer Beschreibung Netz-LED-Anzeige Das weiße Licht zeigt durch konstantes Leuchten an, dass der Monitor eingeschaltet ist und normal funktioniert. Ein blinkendes weißes Licht zeigt an, dass der Monitor im Standbymodus ist. │ Über Ihren Monitor...
  • Seite 12: Rückseite

    Löst den Ständer vom Monitor. Strichcode-, Seriennummern- Enthält Monitordetails und Support- und Servicemarkierung-Etikett Informationen. Beachten Sie dieses Etikett, wenn Sie den technischen Kundendienst von Dell kontaktieren müssen. Netz ein/aus-Taste Zum Ein- oder Ausschalten des Monitors. Joystick Zur Navigation durch das OSD- Menü.
  • Seite 13: Ansicht Von Unten

    Ansicht von unten Unterseite ohne Monitorständer Nummer Beschreibung Verwendung Schlitz für Sichern Sie Ihren Monitor mit einem Sicherheitsschloss Sicherheitsschloss (separat erhältlich), damit (basierend auf er nicht unberechtigterweise bewegt wird. Kensington- Sicherheitsschloss) Netzanschluss Verbinden Sie das Netzkabel (mit Ihrem Monitor geliefert). Ständerbefestigung Zum Befestigen des Ständers mit einer Schraube (M3 x 6 mm) am Monitor (Schraube...
  • Seite 14: Technische Daten Des Monitors

    Technische Daten des Monitors Modell P2423D P2723D Bildschirmtyp Aktivmatrix - TFT-LCD Paneltyp In-Plane-Switching-Technologie Längen-/ 16:9 Seitenverhältnis Sichtbares Bild Diagonal 604,50 mm 684,70 mm Horizontal (aktiver 526,85 mm 596,74 mm Bereich) Vertikal (aktiver Bereich) 296,35 mm 335,66 mm Bereich 156132,00 mm 200301,75 mm Native Auflösung und...
  • Seite 15: Auflösungsspezifikationen

    Höhenverstellbarer 150 mm Ständer Neigung -5 bis 21° Schwenken -45 bis 45° Drehung -90 bis 90° Kabelverwaltung Dell Display Manager- Easy Arrange und andere Tastenfunktionen Kompatibilität Sicherheit Sicherheitssteckplatz (Kabelschloss optional erhältlich) Auflösungsspezifikationen Modell P2423D/P2723D Horizontaler 29 kHz bis 113 kHz...
  • Seite 16: Unterstützte Videomodi

    Unterstützte Videomodi Modell P2423D/P2723D Videoanzeigefähigkeiten 480p, 576p, 720p, 1080i (HDMI), 1080p, 1440p (HDMI/DisplayPort) Voreingestellte Anzeigemodi Sync- Horizontale Vertikale Pixeluhr Polarität Anzeigemodus Frequenz Frequenz (MHz) (horizontal/ (kHz) (Hz) vertikal) IBM, 720 x 400 31,50 70,10 28,30 VESA, 640 x 480 31,50...
  • Seite 17: Elektrische Spezifikationen

    Elektrische Spezifikationen Modell P2423D P2723D Videoeingangssignale • HDMI 1.4, 600 mV für jede differentielle Leitung, 100 Ohm Eingangsimpedanz je differentiellem Paar • DisplayPort 1.2, 600 mV für jede differentielle Leitung, 100 Ohm Eingangsimpedanz je differentiellem Paar AC-Eingangsspannung/ 100 bis 240 V Wechselspannung / 50 Hz oder 60 Hz Frequenz/Strom ±...
  • Seite 18 Daher sollte sich der Kunde bei Entscheidungen bezüglich der elektrischen Toleranz und in anderen Zusammenhängen nicht auf diese Informationen verlassen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Exaktheit oder Vollständigkeit gemacht. HINWEIS: Dieser Monitor ist ENERGY-STAR-zertifiziert. Dieses Produkt qualifiziert sich mit den werkseitigen Standardeinstellungen, die über die „Zurücksetzen“-Funktion im OSD-Menü...
  • Seite 19: Physikalische Eigenschaften

    • Digital: DisplayPort, 20-polig • Digital: HDMI, 19-polig (Kabel nicht inklusive) • Universal Serial Bus: USB, 9-polig HINWEIS: Dell-Monitore sind darauf ausgelegt, optimal mit den im Lieferumfang Ihres Monitors enthaltenen Videokabeln zu laufen. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter...
  • Seite 20: Umweltbezogene Eigenschaften

    1,63 kg 1,84 kg Frontrahmenglanz Schwarzer Rahmen 2 – 4 Glanzeinheiten Umweltbezogene Eigenschaften Modell P2423D P2723D Konformität mit Standards • ENERGY-STAR-zertifizierter Monitor. • EPEAT-registriert, wo zutreffend. EPEAT-Registrierung variiert je nach Land. Den Registrierungsstatus je nach Land finden Sie unter www.epeat.net.
  • Seite 21 • 188,10 BTU/h (Maximum) • 188,10 BTU/h (Maximum) Wärmeableitung • 54,72 BTU/h • 71,82 BTU/h (Betriebsmodus) (Betriebsmodus) │ Über Ihren Monitor...
  • Seite 22: Pinbelegungen

    Pinbelegungen DisplayPort-Anschluss Pin- 20-polige Seite des Nummer angeschlossenen Signalkabels ML3 (n) Erde ML3 (p) ML2 (n) Erde ML2 (p) ML1 (n) Erde ML1 (p) ML0 (n) Erde ML0 (p) Erde Erde AUX (p) Erde AUX (n) Hot-Plug-Erkennung Re-PWR +3,3 V DP_PWR │...
  • Seite 23: Hdmi-Anschluss

    HDMI-Anschluss Pin- 19-polige Seite des Nummer angeschlossenen Signalkabels TMDS-Daten 2+ TMDS-Daten 2, Abschirmung TMDS-Daten 2- TMDS-Daten 1+ TMDS-Daten 1, Abschirmung TMDS-Daten 1- TMDS-Daten 0+ TMDS-Daten 0, Abschirmung TMDS-Daten 0- TMDS-Takt+ TMDS-Takt, Abschirmung TMDS-Takt- Reserve (NC am Gerät) DDC-Takt (SCL) DDC-Daten (SDA) DDC/CEC-Erde +5 V-Strom Hot-Plug-Erkennung...
  • Seite 24: Universal Serial Bus- (Usb) Schnittstelle

    Universal Serial Bus- (USB) Schnittstelle Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports. Super-Speed USB 5 Gb/s (USB 3.2 Gen1) Maximale unterstützte Übertragungsgeschwindigkeit Datenrate Leistung (je Anschluss) SuperSpeed 5 Gb/s 4,5 W Hochgeschwindigkeit 480 Mb/s 4,5 W Full-Speed 12 Mb/s 4,5 W...
  • Seite 25 USB-Downstream-Anschluss Pin- 9-polige Seite des Nummer Anschlusses Erde SSRX- SSRX+ Erde SSTX- SSTX+ Hinweis: Super-Speed-USB-5-Gb/s- (USB 3.2 Gen1) Funktionalität erfordert einen Computer, der SuperSpeed USB 5 Gb/s (USB 3.2 Gen1) unterstützt. Hinweis: Die USB-Anschlüsse am Monitor funktioniert nur, wenn der Monitor eingeschaltet oder auf den Energiesparmodus eingestellt ist.
  • Seite 26: Plug-And-Play-Fähigkeit

    Pixel einen unveränderlichen Zustand einnehmen; dies sieht man kaum und wirkt sich nicht auf Qualität oder Nutzbarkeit des Anzeigegerätes aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell-Support-Site unter: www.dell.com/pixelguidelines. Ergonomie ACHTUNG: Unsachgemäße oder längere Nutzung der Tastatur kann zu...
  • Seite 27 5. Führen Sie während der Pausen zur Entspannung von Hals, Armen, Rücken und Schultern Dehnübungen durch. • Achten Sie darauf, dass sich der Bildschirm auf oder leicht unterhalb der Augenhöhe befindet, wenn Sie vor dem Monitor sitzen. • Passen Sie die Neigung des Monitors sowie Kontrast und Helligkeit an. •...
  • Seite 28 Bildschirm auf/unter Augenhöhe Monitor und Tastatur direkt vor dem Nutzer positioniert Handgelenke entspannt und ach Füße ach auf dem Boden │ Über Ihren Monitor...
  • Seite 29: Ihr Display Handhaben Und Transportieren

    Ihr Display handhaben und transportieren Achten Sie beim Anheben oder Transportieren des Monitors auf eine sorgfältige Handhabung, beachten Sie folgende Richtlinien: • Schalten Sie Ihren Computer und den Monitor aus, bevor Sie den Monitor transportieren oder anheben. • Trennen Sie alle Kabel vom Monitor. •...
  • Seite 30: Wartungsanweisungen

    Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen: • Feuchten Sie ein weiches, sauberes Tuch mit etwas Wasser an. Verwenden Sie nach Möglichkeit ein spezielles Bildschirmreinigungstuch oder eine für Dell- Monitore geeignete Lösung. ACHTUNG: Verwenden Sie keine Reiniger oder andere Chemikalien, wie Benzin, Verdünner, Ammoniak, Scheuerreiniger oder Druckluft.
  • Seite 31 Ammoniak, Scheuerreinigern, Alkohol, Druckluft oder anderen Reinigern jeglicher Art gelten als vom Kunden induzierte Schäden (Customer Induced Damage, CID). CID fällt nicht unter die standardmäßige Dell-Garantie. • Sollten Sie beim Auspacken Ihres Monitors ein weißes Pulver bemerken, wischen Sie es mit einem Tuch weg.
  • Seite 32: Ihren Monitor Einrichten

    Ihren Monitor einrichten Ständer anbringen HINWEIS: Der Ständer ist bei Auslieferung nicht werkseitig installiert. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Wenn Sie einen von einer anderen Quelle erworbenen Ständer anbringen, befolgen Sie die Einrichtungsanweisungen im Lieferumfang des Ständers.
  • Seite 33 6. Heben Sie die Abdeckung wie abgebildet zur Freilegung des VESA-Bereichs zur Ständermontage. HINWEIS: Stellen Sie vor Anbringung der Ständerbaugruppe am Display sicher, dass die Lasche der Frontblende geöffnet wird, um Platz für die Montage zu bieten. 7. Bringen Sie die Ständereinheit am Display an. a.
  • Seite 34 8. Halten Sie den Ständer und heben Sie den Monitor vorsichtig an, platzieren Sie ihn dann auf einem flachen Untergrund. HINWEIS: Heben Sie den Monitor vorsichtig an, damit er nicht rutscht oder fällt. 9. Entfernen Sie die Abdeckung vom Monitor. │...
  • Seite 35: Ihren Monitor Anschließen

    Ihren Monitor anschließen WARNUNG: Befolgen Sie die Sicherheitshinweise, bevor Sie eines der Verfahren in diesem Abschnitt beginnen. HINWEIS: Dell-Monitore sind auf optimalen Betrieb mit von Dell gelieferten Eingangskabeln ausgelegt. Dell kann Videoqualität und Leistung nicht garantieren, wenn keine Dell-Kabel verwendet werden.
  • Seite 36: Hdmi-Kabel Anschließen (Optional)

    HDMI-Kabel anschließen (optional) HDMI HDMI 2.0 HDMI 5. Verbinden Sie die Netzkabel Ihres Computers und Monitors mit einer Steckdose. │ Ihren Monitor einrichten...
  • Seite 37: Kabel Organisieren

    Kabel organisieren Verwenden Sie den Kabelverwaltungsschlitz zum Organisieren der an Ihren Monitor angeschlossenen Kabel. HDMI 2.0 6. Schalten Sie den Monitor ein. │ Ihren Monitor einrichten...
  • Seite 38: Ihren Monitor Mit Einem Kensington-Schloss Sichern (Optional)

    Ihren Monitor mit einem Kensington-Schloss sichern (optional) Der Schlitz für das Sicherheitsschloss befindet sich an der Unterseite des Monitors. (Siehe Schlitz für Sicherheitsschloss). Sichern Sie Ihren Monitor über das Kensington-Sicherheitsschloss an einem Tisch. Weitere Informationen zur Nutzung des Kensington-Schlosses (separat erhältlich) finden Sie in der mit dem Schloss gelieferten Dokumentation.
  • Seite 39: Monitorständer Abnehmen

    Monitorständer abnehmen HINWEIS: Achten Sie darauf, den Monitor auf einen weichen Untergrund zu legen und sorgfältig zu handhaben, damit der LCD- Bildschirm beim Entfernen des Ständers nicht verkratzt. HINWEIS: Die folgenden Schritte gelten spezifisch für die Entfernung des mit Ihrem Monitor gelieferten Ständers. Wenn Sie einen von einer anderen Quelle erworbenen Ständer entfernen, befolgen Sie die Einrichtungsanweisungen im Lieferumfang des Ständers.
  • Seite 40: Vesa-Wandmontage (Optional)

    5. Beachten Sie beim Montieren des Monitors an der Wand die mit dem Wandmontageset gelieferte Dokumentation. HINWEIS: Nur zur Verwendung mit einer UL- oder CSA- oder Gs- gelisteten Wandhalterung mit einer Belastbarkeit/Traglast von mindestens 13,76 kg (P2423D) / 18,16 kg (P2723D). │ Ihren Monitor einrichten...
  • Seite 41: Ihren Monitor Bedienen

    Ihren Monitor bedienen Monitor einschalten Drücken Sie die Ein-/Austaste zum Einschalten des Monitors. Joystick verwenden Nehmen Sie über den Joystick an der Rückseite des Monitors OSD-Anpassungen vor. 1. Drücken Sie zum Einblenden des Menü-Startprogrammes den Joystick. 2. Bewegen Sie den Joystick zum Umschalten zwischen Optionen nach oben/ unten/links/rechts.
  • Seite 42: Bildschirmmenü (Osd) Verwenden

    Bildschirmmenü (OSD) verwenden Menü-Startprogramm aufrufen Wenn Sie den Joystick verwenden, erscheint das Menü-Startprogramm. Dadurch können Sie auf das OSD-Hauptmenü und Schnellfunktionen zugreifen. Bewegen Sie den Joystick zur Auswahl einer Funktion. Die folgende Tabelle beschreibt die Funktionen des Menü-Startprogrammes: Joystick Beschreibung Zur Auswahl einer Eingangsquelle aus der Liste der Videosignale, die mit Ihrem Monitor verbunden Direkttaste/Eingabe-...
  • Seite 43: Navigationstasten Verwenden

    Navigationstasten verwenden Bewegen Sie bei eingeblendetem OSD-Hauptmenü zum Navigieren der Einstellungen den Joystick, befolgen Sie die unter dem OSD angezeigten Navigationstasten. Joystick Beschreibung Mit der Aufwärtstaste passen (erhöhen) Sie Elemente im Bildschirmmenü an. Aufwärts Passen Sie die Einträge im Bildschirmmenü mit der Abwärtstaste an (Werte verringern).
  • Seite 44: Osd-Menü Aufrufen

    OSD-Menü aufrufen HINWEIS: Wenn Sie Einstellungen ändern und dann entweder mit einem anderen Menü fortfahren oder das Bildschirmmenü verlassen, speichert der Monitor die Änderungen automatisch. Die Änderungen werden auch gespeichert, wenn Sie die Einstellungen ändern und dann warten, bis das Bildschirmmenü ausgeblendet wird. 1.
  • Seite 45: Helligkeit

    Symbol Menü und Beschreibung Untermenüs Helligkeit/Kontrast Über dieses Menü aktivieren Sie die Helligkeit/ Kontrast-Einstellung. 2X-Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display Menü Individualisieren Weiteres Beenden Helligkeit Helligkeit passt die Leuchtkraft der Hintergrundbeleuchtung an. Mit der -Taste erhöhen und mit der -Taste verringern Sie die Helligkeit (min. 0 / max. 100). Kontrast Passen Sie zuerst die Helligkeit an;...
  • Seite 46 Eingabe-Quelle Wählen Sie mit dem Eingabe-Quelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind. 2X-Monitor Helligkeit/Kontrast HDMI Eingabe-Quelle Autom. wählen Farbe Eingänge umbenennen Display Eingabe-Quelle zurücks. Menü Individualisieren Weiteres Beenden Wählen Sie den DP-Eingang, wenn Sie den DisplayPort-Anschluss verwenden.
  • Seite 47 Farbe Verwenden Sie Farbe zur Einstellung des Farbeinstellungsmodus. 2X-Monitor Helligkeit/Kontrast Voreingestellte Modi Standard Eingabe-Quelle Eingangsfarbformat Farbe Farbe zurücks. Display Menü Individualisieren Weiteres Beenden │ Ihren Monitor bedienen...
  • Seite 48: Voreingestellte Ermöglicht Ihnen Die Auswahl Aus Einer Liste Modi

    Voreingestellte Ermöglicht Ihnen die Auswahl aus einer Liste Modi voreingestellter Farbmodi. • Standard: Lädt die Standardfarbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. • Film: Lädt Farbeinstellungen, die für Filme am geeignetsten sind. • Spiel: Lädt Farbeinstellungen, die für die meisten Spielanwendungen am geeignetsten sind.
  • Seite 49 Eingangsfarbformat Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf: • RGB: Wählen Sie diese Option, falls Ihr Monitor mit einem Computer oder Medienplayer verbunden ist, der RGB- Ausgabe unterstützt. • YCbCr: Wählen Sie diese Option, wenn Ihr Medienplayer nur den YCbCr-Ausgang unterstützt.
  • Seite 50 Sättigung Diese Funktion kann die Farbsättigung des Videobildes anpassen. Passen Sie die Sättigung oder zwischen 0 und 100 an. Drücken Sie zum Verstärken einer monochromen Darstellung des Videobildes Drücken Sie zum Verstärken einer farbenfrohen Darstellung des Videobildes HINWEIS: Die Sättigungsanpassung ist nur bei den Modi Film und Spiel verfügbar.
  • Seite 51: Verriegeln

    Menü Wählen Sie zum Anpassen der OSD- Einstellungen, wie Sprache, Dauer der Menüeinblendung etc., diese Option. 2X-Monitor Helligkeit/Kontrast Sprache Deutsch Drehung Wählen Sie Eingabe-Quelle Transparenz Farbe Timer 20 s Display Verriegeln Deaktiviert Menü Individualisieren Menü zurücks. Weiteres Beenden Sprache Sprachoptionen zur Einstellung der Bildschirmanzeige auf eine von acht Sprachen (English, Español, Français, Deutsch, Português (Brasil), Русский, 简体中文...
  • Seite 52: Individualisieren

    Individualisieren Wählen Sie diese Option zur Anpassung der Personalisierungseinstellungen. 2X-Monitor Helligkeit/Kontrast Direkttaste 1 Eingabe-Quelle Eingabe-Quelle Direkttaste 2 Voreingestellter Modus Farbe Direkttaste 3 Helligkeit/Kontrast Display LED der Ein-/Austaste An im An Modus Menü Aus im Standbymodus Individualisieren Personalisieren rücksetzen Weiteres Beenden Direkttaste 1 Ermöglicht Ihnen die Auswahl einer Funktion aus Voreingestellte Modi, Helligkeit/Kontrast,...
  • Seite 53: Info Anzeigen

    Weiteres Wählen Sie zum Anpassen der Bildschirmmenüeinstellungen, wie DDC/CI, LCD- Behandlung und so weiter, diese Option. 2X-Monitor Helligkeit/Kontrast Info Anzeigen Wählen Sie DDC/CI Eingabe-Quelle Farbe LCD-Konditionierung Display Firmware xxxxxx Menü Servicemarkierung xxxxxxx Individualisieren Selbstdiagnose Wählen Sie Weiteres Sonstige zurücks. Zurücksetzen ENERGY STAR ®...
  • Seite 54 Zeigt die Firmware-Version Ihres Monitors. Servicemarkierung Zeigt die Servicemarkierung-Nummer des Displays. Die Servicemarkierung ist ein eindeutiger alphanumerischer Identifikator, mit dem Dell die Produktspezifikationen identifizieren und auf Garantieinformationen zugreifen kann. HINWEIS: Die Serviermarkierung ist auch auf ein Etikett an der Rückseite der Abdeckung gedruckt.
  • Seite 55: Menü- Und Ein-/Austaste Sperren

    Menü- und Ein-/Austaste sperren Hindert Nutzer am Zugriff oder an der Änderung von OSD-Menüeinstellungen am Display. Standardmäßig ist die Sperrung von Menü- und Ein-/Austaste deaktiviert. Halten Sie zum Zugreifen auf das Sperrmenü die Aufwärts- oder Abwärts- oder Links- oder Rechtstaste vier Sekunden gedrückt. Ein Sperrmenü erscheint rechts unten am Display.
  • Seite 56 HINWEIS: Das Freigabemenü ist zugänglich, wenn Menütasten und Ein-/Austaste gesperrt sind. Option wählen: Es gibt drei Sperroptionen. Menü Beschreibung Menü Tasten Wenn Menü Tasten ausgewählt ist, können die OSD- Menüeinstellungen nicht geändert werden. Alle Tasten sind gesperrt, mit Ausnahme der Ein-/Austaste. Ein-/Austaste Wenn Ein-/Austaste ausgewählt ist, kann das Display über die Ein-/Austaste nicht abgeschaltet werden.
  • Seite 57: Freigabe Von Menütasten Und Ein-/Austaste

    • Wenn die Aufwärts- oder Abwärts- oder Links- oder Rechtstaste oder die Ein-/Austaste gedrückt wird. Dies zeigt, dass die OSD-Tasten und die Ein-/ Austaste gesperrt sind. Freigabe von Menütasten und Ein-/Austaste: 1. Halten Sie die Aufwärts- oder Abwärts- oder Links- oder Rechtstaste vier Sekunden gedrückt.
  • Seite 58 Dialogfenster. Der Monitor ruft nach 4 Minuten den Standbymodus auf, wenn er in diesem Zustand belassen wird. Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/P2X23D oder Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus.
  • Seite 59 Die nachstehende Betriebswarnmeldung gilt für Helligkeit-Funktionen, wenn Sie die Helligkeit das erste Mal über den Standardwert hinaus einstellen. Eine Einstellung auf diesen Wert erhöht den Stromverbrauch über den Standardwert hinaus. Möchten Sie fortfahren? Nein Wenn Zurücksetzen ausgewählt ist, erscheint folgende Meldung: Möchten Sie die Einstellungen bestimmt auf die Standardwerte zurücksetzen? Nein Wenn Sie zum Rücksetzen auf Standardeinstellungen „Ja“...
  • Seite 60 Wenn Sie zum Rücksetzen auf Standardeinstellungen „Ja“ wählen, erscheint die folgende Meldung: 2X-Monitor Wählen Sie „Ja“, um die folgende(n) Funktion(en) zu aktivieren: · USB-C Ladung Nein Wenn „Ja“ ausgewählt ist, erhöht sich der Stromverbrauch. Wenn „Nein“ ausgewählt ist, erfüllt es die Anforderungen von ENERGY STAR. Individuelle Einstellungen können im Menü...
  • Seite 61: Maximale Auflösung Einstellen

    Desktop. 2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Screen Resolution (Bildschirmauflösung). 3. Falls mehr als ein Monitor verbunden ist, achten Sie darauf, P2423D/P2723D zu wählen. 4. Klicken Sie auf die Auswahlliste Screen Resolution (Bildschirmauflösung) und wählen Sie 2560 x 1440.
  • Seite 62: Neigen, Schwenken Und Vertikal Ausziehen

    Neigen, schwenken und vertikal ausziehen HINWEIS: Die folgenden Anweisungen gelten nur für die Anbringung des mit Ihrem Monitor gelieferten Ständers. Wenn Sie einen von einer anderen Quelle erworbenen Ständer anbringen, befolgen Sie die Einrichtungsanweisungen im Lieferumfang des Ständers. Neigen, schwenken Mit dem integrierten Monitorständer können Sie den Monitor auf einen komfortablen Betrachtungswinkel einstellen (neigen und drehen).
  • Seite 63: Vertikal Ausziehen

    Vertikal ausziehen HINWEIS: Der Ständer kann vertikal um bis zu 150 mm ausgezogen werden. 150 mm Monitor drehen Bevor Sie den Monitor drehen, sollten Sie ihn vertikal vollständig ausziehen (Vertikal ausziehen) und bis zum maximalen Winkel neigen, damit die Unterkante des Monitors nicht anstößt.
  • Seite 64: Im Uhrzeigersinn Drehen

    Im Uhrzeigersinn drehen Gegen den Uhrzeigersinn drehen HINWEIS: Zur Nutzung der Rotationsfunktion (Quer- versus Hochformat) mit Ihrem Dell-Computer benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit diesem Monitor geliefert wird. Bitte laden Sie sich diesen Grafiktreiber unter www.dell.com/support herunter (im Download-Bereich für Videotreiber, aktuelle Treiberaktualisierungen).
  • Seite 65: Einstellungen Ihres Systems Für Anzeigendrehung Anpassen

    Wenn der Monitor gedreht wird, müssen Sie die Einstellungen Ihres Systems für Anzeigendrehung wie unten beschrieben anpassen. HINWEIS: Wenn Sie den Monitor an einem Computer verwenden, der nicht von Dell stammt, müssen Sie sich auf der Website Ihres Grafiktreibers oder Ihres Computerherstellers informieren, wie der Inhalt Ihrer Anzeige gedreht wird.
  • Seite 66: Problemlösung

    LED durchgehend weiß. Je nach ausgewähltem Eingang durchläuft eines der nachstehend gezeigten Dialogfenster kontinuierlich den Bildschirm. Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/P2X23D oder Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus.
  • Seite 67: Integrierte Diagnose

    5. Schalten Sie Ihren Monitor aus und schließen das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein. Falls Ihr Monitorbildschirm nach dem vorherigen Verfahren schwarz bleibt, prüfen Sie Ihren Videocontroller und den Computer, denn Ihr Monitor funktioniert ordnungsgemäß.
  • Seite 68 4. Bei Initiierung erscheint ein grauer Bildschirm. Untersuchen Sie den Bildschirm auf Abweichungen. 5. Bewegen Sie den Joystick. Der Bildschirm wird rot. Untersuchen Sie den Bildschirm auf Abweichungen. 6. Wiederholen Sie Schritt 5 und prüfen das Display bei grünem, blauem, schwarzem, weißem Bildschirm und Textanzeige.
  • Seite 69: Allgemeine Probleme

    Allgemeine Probleme Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge: Allgemeine Symptome Was Sie bemerken Korrekturvorschläge Kein Video/Betriebs-LED aus Kein Bild Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.
  • Seite 70 Defekt, der in der LCD-Technologie auftreten kann. • Weitere Informationen über die Qualitätsrichtlinie für den Dell- Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/pixelguidelines. Dauerhaft leuchtende Pixel Helle Punkte • Schalten Sie das Gerät aus und auf dem LCD- wieder ein.
  • Seite 71 • Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind. • Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsprobleme Sichtbare Anzeichen • Nehmen Sie keine Schritte zur von Rauch oder Problemlösung vor. Funken • Wenden Sie sich umgehend an Dell. │ Problemlösung...
  • Seite 72 Periodisch auftretende Monitorstörungen • Stellen Sie sicher, dass das Probleme treten nur Videokabel richtig und fest mit manchmal auf dem Monitor und dem Computer verbunden ist. • Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen). • Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das intermittierende Problem auch im Selbsttestmodus auftritt.
  • Seite 73: Produktspezifische Probleme

    Produktspezifische Probleme Spezifische Was Sie bemerken Korrekturvorschläge Symptome Bild ist zu klein Bild ist zentriert, füllt jedoch nicht • Prüfen Sie die Längen-/ den gesamten Anzeigebereich Seitenverhältnis-Einstellung im OSD Display. • Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen). Der Monitor kann mit Das OSD-Menü...
  • Seite 74: Spezielle Universal Serial Bus- (Usb) Probleme

    Das Bild füllt nicht den Das Bild kann nicht die gesamte • Aufgrund verschiedener gesamten Bildschirm Bildschirmhöhe oder -breite Videoformate ausfüllen (Seitenverhältnisse) von DVDs, erscheint die Anzeige am Monitor möglicherweise nicht als Vollbild. • Führen Sie die integrierte Diagnose aus. Kein Video bei HDMI/ Bei Anschluss eines Dongle/ •...
  • Seite 75 Super-Speed-USB-5- SuperSpeed-USB-5- • Prüfen Sie, ob Ihr Computer mit Super- Gb/s- (USB 3.2 Gen Gb/s- (USB 3.2 Gen1) Speed USB 5 Gb/s (USB 3.2 Gen 1) 1) Schnittstelle ist Peripheriegeräte sind kompatibel ist. langsam verlangsamt oder • Manche Computer haben Anschlüsse funktionieren überhaupt für USB 3.2, USB 2.0 und USB 1.1.
  • Seite 76: Regulatorische Informationen

    P2423D: https://eprel.ec.europa.eu/qr/1057427 P2723D: https://eprel.ec.europa.eu/qr/1057546 Dell kontaktieren So kontaktieren Sie Dell bei Fragen zum Kauf, zum technischen Support oder zum Kundendienst: www.dell.com/contactdell HINWEIS: Die Verfügbarkeit kann je nach Land und Produkt variieren, einige Dienste sind in Ihrem Land möglicherweise nicht verfügbar.
  • Seite 77 Befolgen Sie diese Sicherheitshinweise, um eine optimale Leistung undeine lange Lebensdauer Ihres Monitors zu erzielen: 1. Die Netzanschluss steckdose sollte nahe am Gerät angebracht und leic ht zugänglich sein. 2. Das Gerät kann and der Wand-bzw. Decke horizontal mittels geeigneter Vorrichtung angebracht werden.
