3 Beschreibung

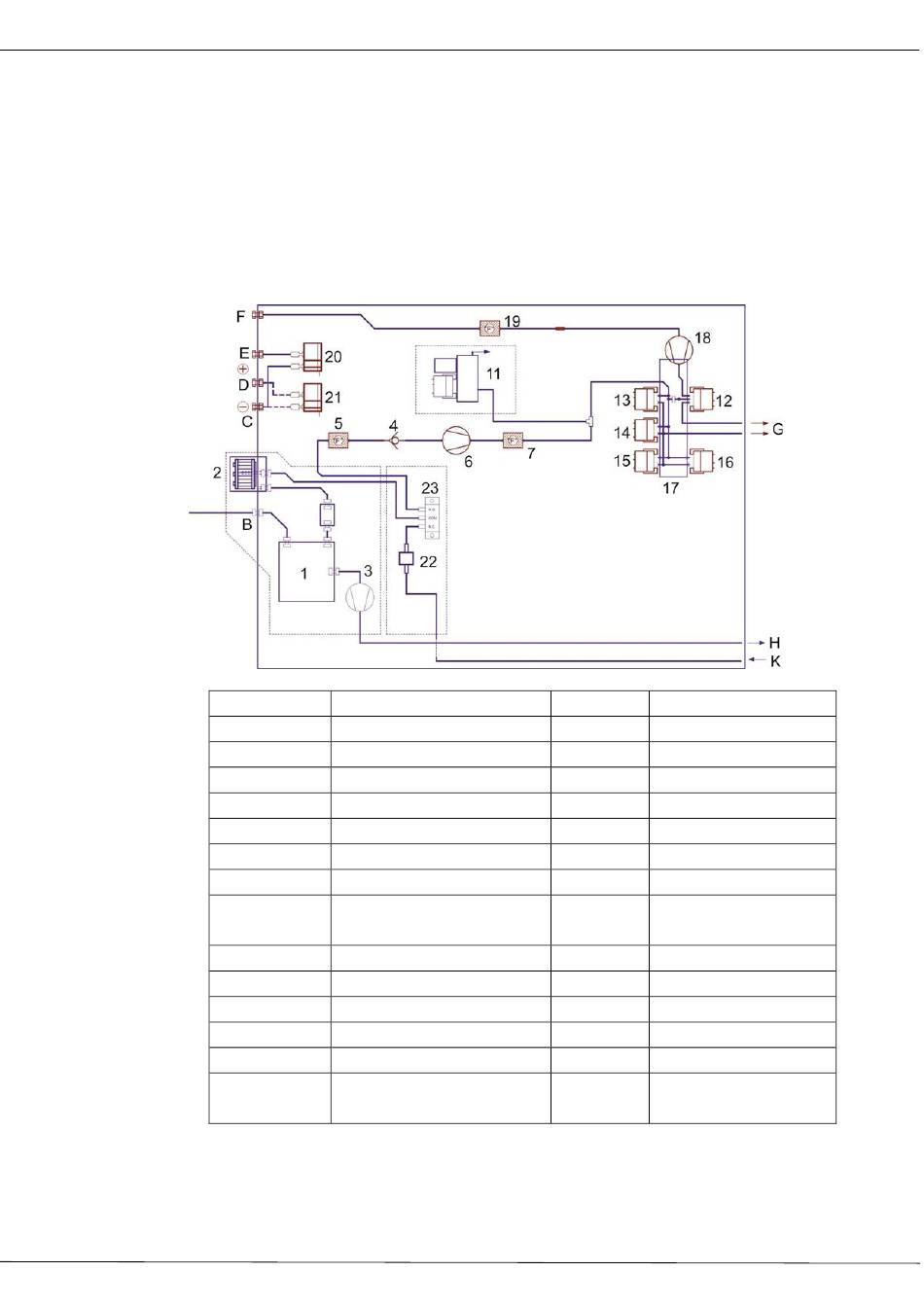

3.1. Gaslaufplan
Ein Teilvolumen des Biogases wird abgesaugt und mittels NDIR- und
elektrochemischer Sensoren auf seine Bestandteile ausgewertet. Druck
und Temperatur werden durch die Konstruktion der Abgassonde direkt
an deren Sondenspitze gemessen. Gaslaufplan (optionale Abgasmes-
sung am Gasmotor).
Position
B
C
D
E
F
G
H
K
1
2
3
4
5
6
MRU GmbH, D-74172 Neckarsulm
Bedienungsanleitung NOVAplus Biogas
Beschreibung
Messgaseingang
Differenzdruck -
Differenzdruck +
Zug
Frischlufteingang
Gasausgang
Kondensatausgang
Frischlufteingang Null-
punktmahme
Gaskühler
Taschensternfilterblock
Schlauchpumpe
Rückschlagventil
Feinfilter
Gaspumpe
Position
Beschreibung
7
Feinfilter
11
NDIR Modul
12
O2 Sensor
13
CO Sensor
14
NO-Sensor
15
NO2 Sensor
16
SO2 Sensor
17
Sensorkammer
18
Spülpumpe
19
Feinfilter
20
Zugsensor
21
Zugsensor
22
Luftfilter
23
Nullpunktnahme-
ventil
