ULTRA by Maguire – Niedrigenergietrockner ULTRA
Überprüfung von Temperatur und Druck
Sollte eine Überprüfung von RTD T1a (Messung der Lufteinlasstemperatur des Heiztrichters) und/oder des
Drucksensors (Messwert für Vakuum) am ULTRA erforderlich sein, wird dies auf dieser Seite erläutert. Wir
möchten zuerst anmerken, dass die „perfekte" Genauigkeit beider Geräte für den ordnungsgemäßen Betrieb
der Maschine nicht erforderlich ist. Die vom Hersteller angegebene Genauigkeit des RTD-Sensors, der im
ULTRA verwendet wird, ist bis auf 1/10 eines Grad Celsius genau und konstruktionsbedingt funktioniert er
entweder oder nicht. Es sollte keine Abweichung bei der Genauigkeit des RTD-Sensors geben und er kann
auch nicht kalibriert werden. Davon abgesehen wird der Trockenprozess bei Temperaturabweichungen von
+/- 3 Grad Celsius bei den meisten Materialien innerhalb akzeptabler Toleranzen durchgeführt. Das heißt
aber nicht, dass es Schwankungen bei den Temperaturmessungen des RTD gibt, sondern, dass die
meisten Materialien innerhalb dieser Toleranz gut trocknen. Der Drucksensor, der für die Messung des
Vakuums verwendet wird, ist bis auf ±2 mm Hg genau. Der Drucksensor kann nicht kalibriert werden.

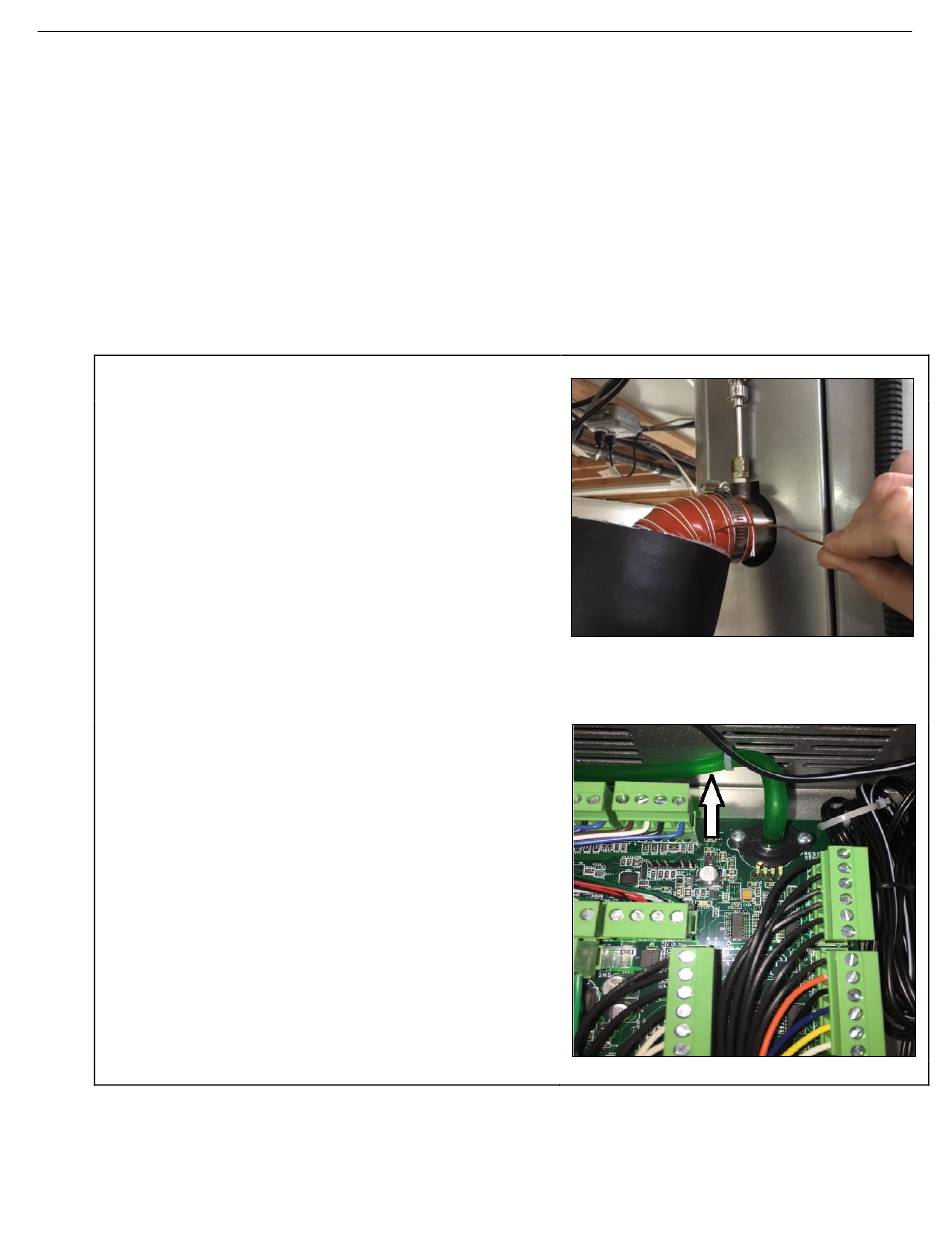

Überprüfung des RTD-Sensors T1a:
Der RTD-Sensor T1a befindet sich am Einlassschlauch
für die Warmluft im unteren Drittel des Heiztrichters.
Führen Sie ein Referenz-Thermoelement oder RTD so
nah wie möglich am RTD-Sensor T1A des ULTRA in
den roten Silikonschlauch ein (machen Sie dazu einen
sehr kleinen Schlitz mit einer Rasierklinge).
Beobachten Sie die Temperatur an der roten Anzeige
auf dem Display oben rechts am ULTRA und
vergleichen Sie diese mit der auf Ihrem tragbaren
Referenz-Temperatursensor.
Überprüfung des Drucksensors:
Der Sensor für den Absolutdruck (Messwert für
Vakuum) befindet sich im Schaltschrank des ULTRA.
Es gibt zwei Methoden, um die Genauigkeit des
Sensors zu überprüfen. Erste Methode: Stellen Sie den
ULTRA für die Anzeige in Millimeter Quecksilbersäule
(Standardeinstellung) ein und vergleichen Sie den
Messwert auf der Anzeige eines tragbaren Barometers,
der sich neben der Maschine befindet. Zweite Methode:
Schließen Sie die grüne Luftleitung mit Drucksensor mit
einem Durchmesser von ¼" (siehe Pfeil auf dem Bild
rechts) an einen Barometer an. Messen Sie den
Luftdruck innerhalb der Leitung. Vergleichen Sie diesen
Messwert mit dem Wert auf der Anzeige des ULTRA.
Seite | 109
Maguire Products, Inc.
Rev. 8. Juli 2021
