Inhaltszusammenfassung für PCE Instruments PCE-IVE 320

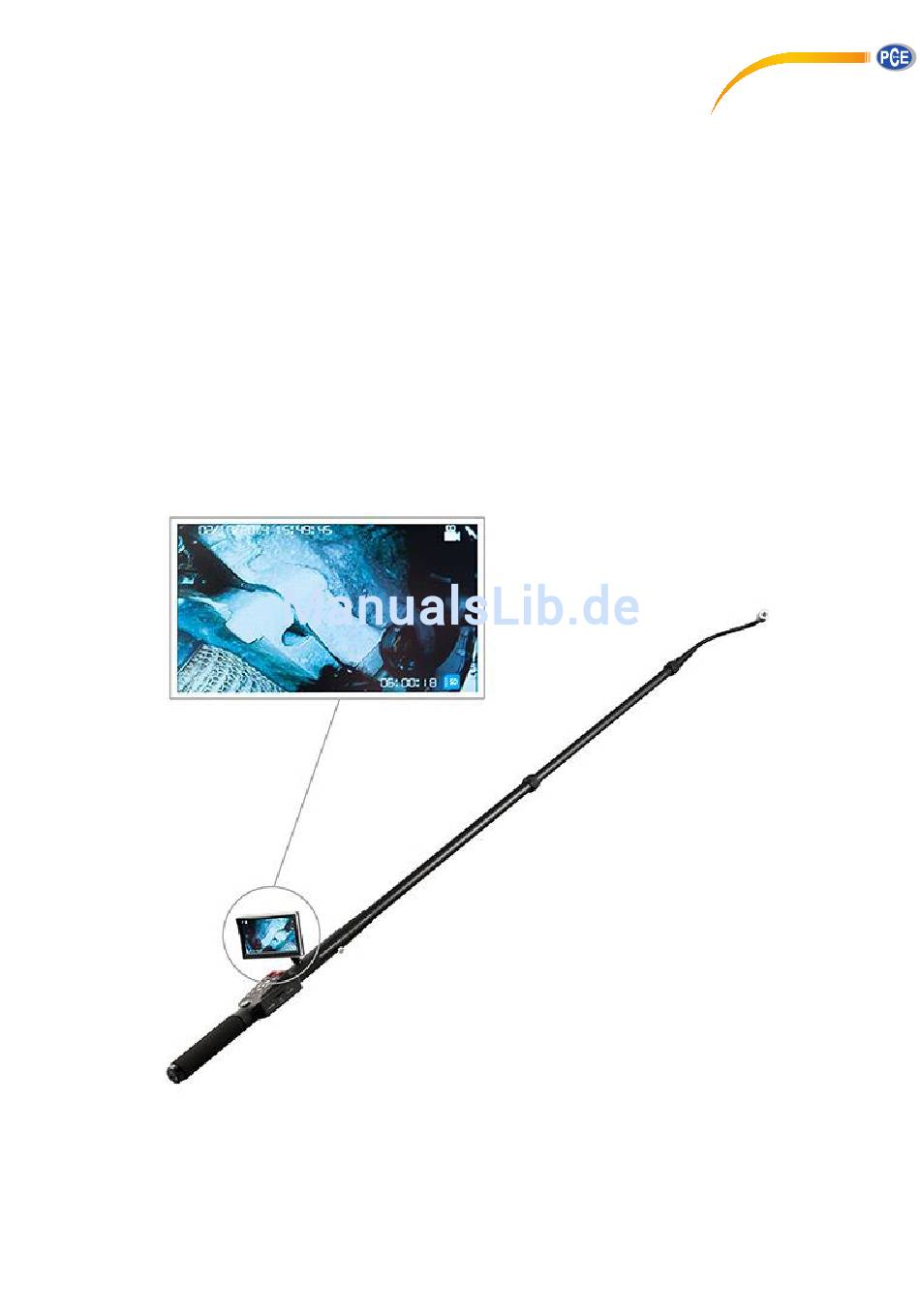

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Boroskop PCE-IVE 320 Version 1.1 Erstelldatum 16.12.2014 Letzte Änderung 27.09.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................3 Systembeschreibung ....................4 Kamerakopf ..........................4 Teleskopstange .......................... 4 Drehkupplung ..........................4 Digitaler Monitor ......................... 5 Bedienelement ..........................5 Griff ............................. 6 Führungsrolle mit Montagebefestigung ..................6 Montage ............................7 Anleitung ........................ -
Seite 3: Einleitung

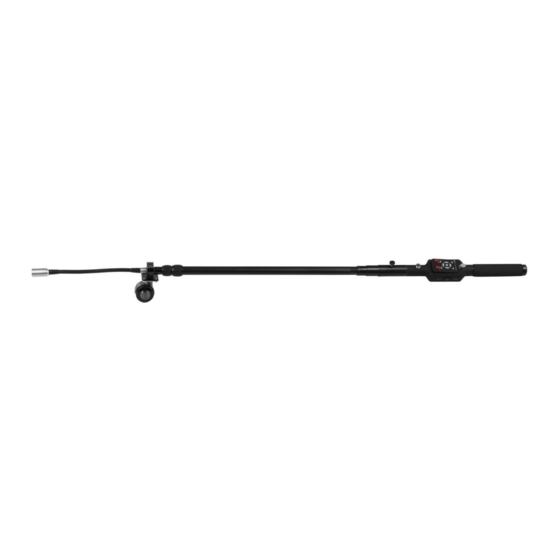

BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf einer Teleskopkamera PCE-IVE 320 von PCE Instruments entschieden haben. Die Teleskopkamera ermöglicht dem Benutzer die Sicht auf schwer zugängliche bzw. höher gelegene Stellen. Mit der Teleskopstange bis zu 2,3 m ist die Kamera hervorragend für die Wartung und Inspektion geeignet. -
Seite 4: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Kamerakopf 1. Kamerakopf 2. Flexible Verbindung 3. Anschluss mit vergoldeten Anschlussstiften Teleskopstange 1. Kameraanschluss 2. Teleskopschaft 3. Teleskopschaft 4. Teleskopschaft 5. Teleskopschaft 6. Steuerungsanschluss Drehkupplung 1. Anschluss an Teleskopstange 2. Anschluss an Bedienelement 3. Drehstellschraube 4. Inbusschraube... -
Seite 5: Digitaler Monitor
BETRIEBSANLEITUNG Digitaler Monitor TFT-Bildschirm neigbare Monitorhalterung Monitoranschluss mit Rändelmutter Schwanenhals Bedientasten Bedienelement... -
Seite 6: Griff
BETRIEBSANLEITUNG Taste / Bezeichnung Funktion Anschluss Verbindung zur Kamera Anschluss Verbindung zum Griff / Batterie Stecker Verbindung zum Monitor Drehknopf Aus / Ein / LEDs dimmen DVR-Taste digitaler Videorekorder Ein / Aus MIC-Taste Mikrofon Ein / Aus Mikrofon Mikrofonanschluss DVR Kontrollleuchte Videorekorder ist im Betrieb MIC Kontrollleuchte Mikrofon ist im Betrieb... -
Seite 7: Montage
BETRIEBSANLEITUNG Montage 1. Nehmen Sie die Schutzhüllen von den Teilen. 2. Befestigen Sie die Führungsrolle an der Teleskopstange. 3. Verbinden Sie den Kamerakopf mit dem Verbindungsstück der Teleskopstange. 4. Verbinden Sie die Drehkupplung mit einem weiteren Verbindungsstück der Teleskopstange. 5. Verbinden Sie das Bedienelement mit dem Verbindungsstück der Drehkupplung. 6. -
Seite 8: Anleitung
BETRIEBSANLEITUNG Anleitung 1. Drehen Sie den Drehknopf im Uhrzeigersinn, um das Gerät einzuschalten, die LED-Lampen einzuschalten und die Helligkeit einzustellen. 2. Richten Sie den Bildschirm aus. 3. Fahren Sie den zweiten und den dritten Teleskopschaft aus. Vergessen Sie nicht, die Verbindungsstücke fest zu drehen, da sonst der Schaft wieder einfährt. -
Seite 9: Dvr Einstellung
BETRIEBSANLEITUNG DVR Einstellung Bildeinstellung 7.1.1 Bildqualitätseinstellung Drücken Sie die Menu-Taste, um ins Hauptmenü zu gelangen. H = hohe Qualität (high) M = mittelmäßige Qualität (medium) L = geringe Qualität (low) -
Seite 10: Bildrateneinstellung
BETRIEBSANLEITUNG 7.1.2 Bildrateneinstellung 30 fps: flüssiges Bild 15 fps: nicht flüssiges Bild 5 fps: unregelmäßiges Bild 7.1.3 Auflösungseinstellung D1: 704 x 576 VGA: 640 x 576 QVGA: 320 x 288 Aufnahmeeinstellung Drücken Sie die Menu-Taste, um ins Hauptmenü zu gelangen. -
Seite 11: Überschreiben
BETRIEBSANLEITUNG 7.2.1 Überschreiben Beachten Sie: Wenn die SD Karte voll ist, löscht der Videorekorder die letzten 300 MB und beginnt dann, neue Dateien aufzunehmen. 7.2.2 Aufnahmedauer Wiedergabe und Löschen einer Videodatei Drücken Sie die OK-Taste, um die Videodateien-Liste zu öffnen. -
Seite 12: Systemeinstellungen
BETRIEBSANLEITUNG Löschen: 1. Drücken Sie die ▲ / ▼-Tasten, um eine Datei auszuwählen. 2. Drücken Sie die P/P-Taste, um die Datei zu löschen. Wiedergabe: 1. Drücken die ▲ / ▼-Tasten, um eine Datei auszuwählen, dann drücken Sie die OK-Taste. 2. Drücken Sie die P/P-Taste, um die Datei wiederzugeben. Video vorspulen / zurückspulen: (2, 4, 8, 16-fache Wiedergabe zur Auswahl) Wenn Sie das Video wiedergeben, drücken Sie die ►-Taste, um vor zu spulen und die ◄-Taste, um zurück zu spulen. -
Seite 13: Zeit-Und Datumseinstellung
BETRIEBSANLEITUNG 7.4.2 Zeit-und Datumseinstellung Drücken Sie die ◄ / ►-Tasten, um den Cursor zu bewegen. Drücken Sie die ▲ / ▼-Tasten, um die Zeit einzustellen. Drücken Sie die OK-Taste, um die Einstellung zu speichern. 7.4.3 Formatieren Wählen Sie „Ja“, um die SD-Karte zu formatieren. Beachten Sie: Mit „Formatieren“... -
Seite 14: Kapazität Der Sd-Karte Überprüfen
BETRIEBSANLEITUNG 7.4.4 Kapazität der SD-Karte überprüfen Karten Info 7.4.5 Datumsformat... -
Seite 15: Zeiteinblendung
BETRIEBSANLEITUNG 7.4.6 Zeiteinblendung Alle Teile wurden befestigt, doch beim Einschalten Überprüfen Sie sorgfältig, ob alle Teile richtig wird nichts angezeigt. zusammengebaut wurden und ob der Akku ausreichend geladen ist. Das Menü wird nicht geöffnet. Schauen Sie nach, ob die DVR-Kontrollleuchte an ist. -
Seite 16: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
