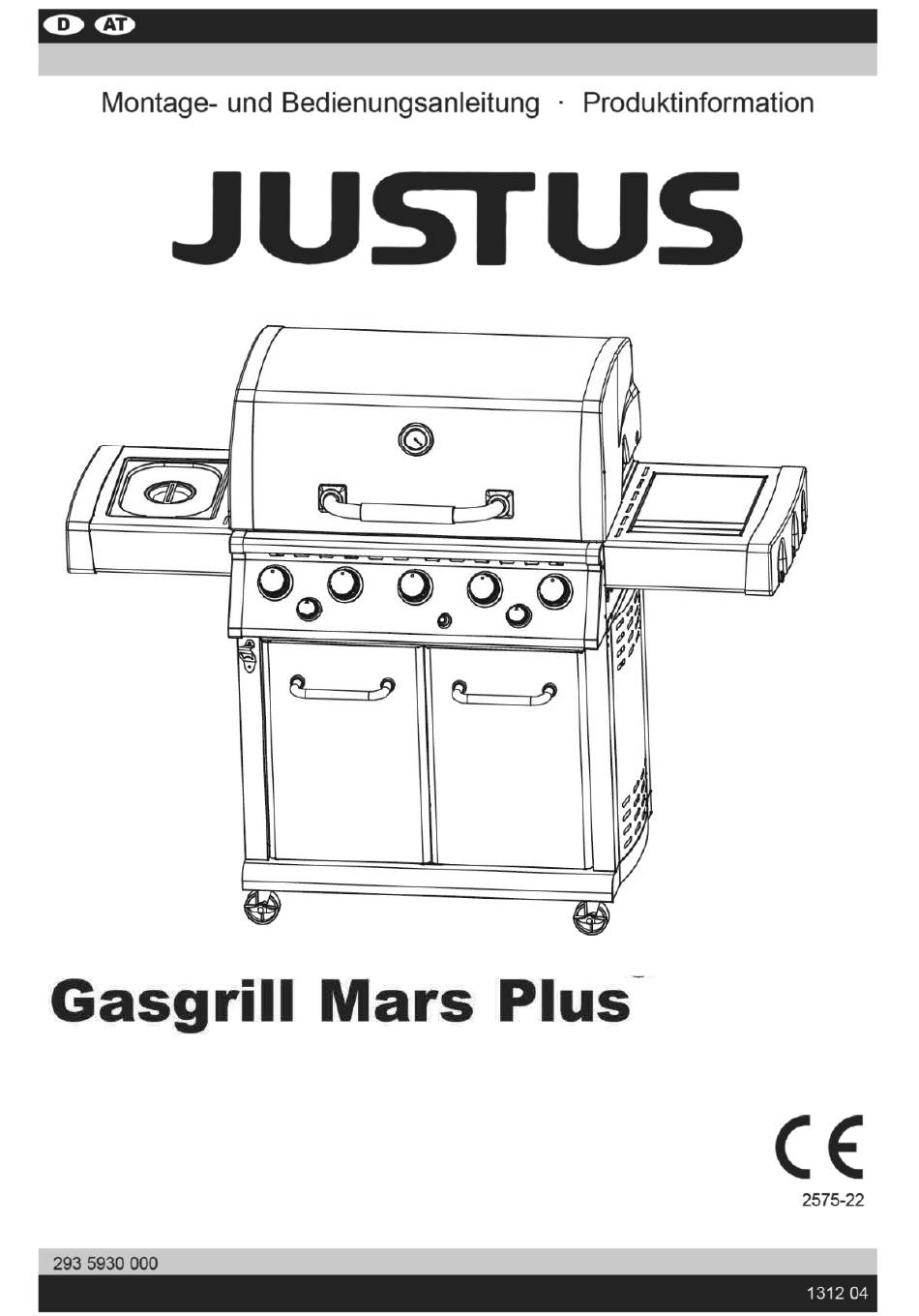

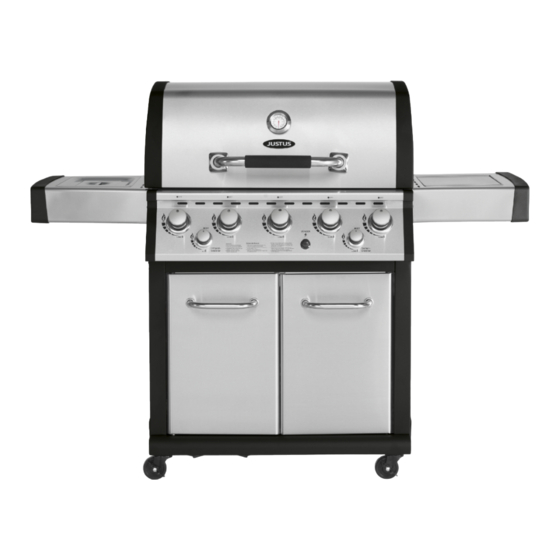

Justus Mars Plus Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Justus Anleitungen
  4. Grills
  5. Mars Plus
  6. Montage- und bedienungsanleitung

Justus Mars Plus Montage- Und Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Justus Mars Plus

Inhaltszusammenfassung für Justus Mars Plus

  • Seite 2: Inhaltsverzeichnis

    Mars Plus Inhaltsverzeichnis Wichtige Sicherheitshinweise Montagehinweise - Ihr Gerät im Überblick - Teileliste Montage Wichtige Sicherheitshinweise für den Umgang mit Propangasflaschen (LP) Anschluss einer Gasflasche Trennen von der Gasflasche Test auf Gasleck Hinweise zur Bedienung - Elektronische Zündvorrichtung - Beleuchtete Bedienknebel - Automatisches Zünden des Grills...

  • Seite 3: Warnhinweise

    Warnhinweise Sehr geehrte Kundin, sehr geehrter Kunde, Warnhinweise im Text werden mit einem vielen Dank, dass Sie sich für JUSTUS entschieden haben! Warndreieck gekennzeichnet. Zusätzlich JUSTUS bietet Ihnen ausgereifte und zuverlässige Technik, kennzeichnen Signalwörter die Art und Funktionalität und ansprechendes Design.
  • Seite 4 Mars Plus WARNUNG! Es obliegt der Verantwortung des Benutzers darauf zu achten, dieses Gerät ordnungsgemäß zusam- menzusetzen, zu installieren und beim Betrieb zu beaufsichtigen! Nichtbeachtung der Sicherheitshinweise und der Hinweise dieser Bedienungsanleitung führen mögli- cherweise zu ernsthaften Verletzungen und/oder Sachschäden! Jede Veränderung am Gerät, Missbrauch oder Nicht-...
  • Seite 5 Mars Plus GEFAHR! Ausströmendes Gas kann Brände und Explosionen verursachen! Gefahr von ernsthaften und auch tödli- chen Verletzungen sowie Sachschäden! Bei Gasgeruch Sofort Gaszufuhr zum Gerät schließen! Offene Flammen löschen, keine elektrischen Geräte ein- oder ausschalten! Öffnen Sie die Haube des Gasgrills und belüften Sie die Umgebung des Gasgrills gründlich!

  • Seite 6: Wichtige Sicherheitshinweise

    Mars Plus WICHTIGE SICHERHEITSHINWEISE: Halten Sie beim Betrieb des Gasgrills einen Mindestabstand von 1,0 m von den Seitenwänden und der Rückwand zu brennbaren Konstruktionen ein! Betreiben Sie das Gerät nie unterhalb einer brennbaren Überdachung! Benutzen Sie den Gasgrill nicht bevor alle Bestandteile ordungsgemäß...

  • Seite 7: Montagehinweise

    Mars Plus Montagehinweise Bitte lesen Sie diese Anleitung sorgfältig durch Teppiche und Teppichboden sind als Montageort nicht bevor Sie mit dem Zusammenbau beginnen und geeignet, sie könnten während der Montagearbeiten das Gerät in Betrieb nehmen. beschädigt werden. Wählen Sie einen geeigneten Platz um den Gasgrill Führen Sie die Montagearbeiten in der angegebe-...

  • Seite 8: Ihr Gerät Im Überblick

    Mars Plus Ihr Gerät im Überblick...

  • Seite 9: Teileliste

    Mars Plus Teileliste Lenkrolle (4x) Bodenblech Rechte Seitenwand Linke Seitenwand Untere Rückwand Querstrebe Seitenstrebe (2x) Türblatt rechts Türblatt links Griff (2x) Blende (4x) Halterung Fettauffangbecher Fettauffangbecher Fettpfanne Berührschutz Grillkörper (mit Brennern, Regelventilen und Klapphaube) Seitenkocher Seitenablage (inkl. Edelstahlschüssel mit Deckel) Infrarot-Brenner Zündvorrichtung...
  • Seite 10 Mars Plus Montageschritt 1 Montieren Sie 4 Lenkrollen (1) an der Unterseite des Bodenbleches (2) mit je 4 Schrauben M5x10 (A). Montageschritte 2 2.1 Befestigen Sie die linke Seitenwand (4) mit der geschlossenen Seite nach außen mit 4 Schrauben M6x12 (B) am Bodenblech (2).

  • Seite 11: Befestigen Sie Die Untere Rückwand (5), Gemäß

    Mars Plus Montageschritte 3 3.1 Befestigen Sie die untere Rückwand (5), gemäß Abbildung und mit der geschlossenen Seite nach hinten weisend, mit 2 Schrauben M6x12 (B) am Bodenblech (2). 3.2 Befestigen Sie die untere Rückwand (5) mit je 2 Schrauben M5x10 (A) an rechter Seitenwand (3) und linker Seitenwand (4).

  • Seite 12: Montage

    Mars Plus Montageschritte 5 5.1 Platzieren Sie Querstrebe (6), gemäß Abbildung mit der geschlossenen Seite nach vorne weisend, und befestigen Sie die Querstrebe (6) mit je 2 Schrauben M5x60 (D) an linker Seitenwand (4) und rechter Seitenwand (3). 5.2 Montieren Sie je 1 Seitenstrebe (7), gemäß...
  • Seite 13 Mars Plus Montageschritte 7 7.1 Stecken Sie je 2 Blenden (11) gemäß nebenstehen- der Abbildung in die dafür vorgesehenen Öffnungen an der Rückseite von Türblatt rechts (8) und Türblatt links (9). 7.2 Setzen Sie je 1 Griff (10) gemäß nebenstehender Abbildung von vorne auf Türblatt rechts (8) und Türblatt links (9).
  • Seite 14 Mars Plus Montageschritt 9 Setzen Sie den Fettauffangbecher (13) in die Halterung Fettauffangbecher (12) ein. Montageschritt 10 Setzen Sie die Fettpfanne (14), gemäß neben- stehender Abbildung, in die dafür vorgesehenen Halterungen der Seitenstreben (7) auf linker Seitenwand (4) und rechter Seitenwand (3) ein.
  • Seite 15 Mars Plus WARNUNG! Brand und Explosionsgefahr Gasleitungen aus Edelstahlwellrohr dürfen nicht geknickt werden! Vermeiden Sie es, Gasleitungen aus Edelstahlwellrohr unnötig häufig zu biegen bzw. zu verformen. Dies kann, verursacht durch Materialer- müdung, zu Rissbildung in der Gasleitung führen: Die Gasleitung wird undicht und Gas...
  • Seite 16 Mars Plus Montageschritt 12 Gasleitung zum Infrarot-Brenner Die Gasleitung und das Zündkabel für den Infrarot- Brenner (19) werden durch einen im Inneren der linken Seitenwand des Grillkörpers (16) aufgenieteten Blech- streifen als Transportsicherung gehalten: 12.1 Biegen Sie den Blechstreifen auf, damit Gasleitung und das Zündkabel für den Infrarot-Brenner (19) neu...
  • Seite 17 Mars Plus Montageschritt 14 Führen Sie die Gasleitung und das Zündkabel für den Infrarot-Brenner (19) entsprechend der nebenstehenden Abbildungen zusammen durch die kreisrunde Öffnung in der Rückwand des Grillkörpers (16). Montageschritte 15 15.1 Gasleitung und Zündkabel für den Infrarot-Brenner (19) wieder hinter den im Inneren der linken Seitenwand des Grillkörpers (16) aufgenieteten Blechstreifen legen.
  • Seite 18 Mars Plus Montageschritt 16 Montieren Sie den Berührschutz (15) gemäß nebenstehen- der Abbildung mit 2 Schrauben M4x10 (G) am Grillkörper (16) unterhalb der Brennergruppe. Montageschritte 17 17.1 Setzen Sie die Baugruppe Grillkörper (16) gemäß VORSICHT! nebenstehender Abbildung von oben auf die in den voran- Montageschritt 17.1 ist unbedingt und...
  • Seite 19 Mars Plus Montageschritte 18 18.1 Hängen Sie die Seitenablage (18) mit den beiden Schlüssellochöffnungen in die nur teilweise eingedrehten Flanschschrauben M6x12 (I) in der Seitenstrebe (7) oberhalb der linken Seitenwand (4) ein. 18.2 Setzen Sie 2 weitere Flanschschrauben M6x12 (I), gemäß nebenstehender Abbildung, in die dafür vorgesehenen Gewindeöffnungen in der...
  • Seite 20 Mars Plus Montageschritte 20 20.1 Sichern Sie Seitenablage (18) mit 2 Schaftschrauben (K) vom Inneren des Grillkörpers (16) aus. 20.2 Sichern Sie Seitenkocher (17) mit 2 Schaftschrauben (K) vom Inneren des Grillkörpers (16) aus. Montageschritte 21 21.1 Setzen Sie den Seitenkocher-Brenner (29) von unten in den Seitenkocher (17) ein.
  • Seite 21 Mars Plus Montageschritt 22 Montieren Sie die Halterung Gaszuleitung (28) mit einer Sechskantmutter M10 (L) an der Gaszuleitung. Montageschritte 23 23.1 Führen Sie die an der Halterung Gaszuleitung (28) montierte Gaszuleitung in den Seitenkocher-Brenner (29) ein. Bei diesem Gerät kommt ein sog. "gemischtes System"...
  • Seite 22 Mars Plus Montageschritt 24 Verbinden Sie die Zündleitung mit der Zündelektrode des Seitenkochers (17). Montageschritt 25 25.1 Setzen Sie den Infrarot-Brenner (19) in die Rückwand des Grillkörpers (16) ein. 25.2 Befestigen Sie den Infrarot-Brenner (19) mit 2 Schrauben M4x10 (G) an der Rückwand des Grillkörpers...
  • Seite 23 Mars Plus Montageschritte 26 26.1 Setzen Sie die Zündvorrichtung (20) von vorne in die dafür vorgesehene Öffnung in der Rückwand des Grillkörpers (16) ein. 26.2 Befestigen Sie die Zündvorrich- tung (20) mit einer Schraube M4x10 (G) an der Rückwand des Grillkörpers (16).
  • Seite 24 Mars Plus Montageschritt 28 Montieren Sie die Gaszuleitung mit einer Sechskant- mutter M10 (L) am Infrarot-Brenner (19). Bei diesem Gerät kommt ein sog. "gemischtes System" zur Anwendung: Die Gasdüse ragt in das Brennerrohr hinein und darf bei ausreichender Eintauchtiefe auch etwas mechanisches Spiel haben.
  • Seite 25 Mars Plus Montageschritt 30 Befestigen Sie die Abdeckung Infrarot-Brenner (22) von Inneren des Grillkörpers (16) aus mit 5 Schrauben M4x10 (G) an seiner Rückseite. Montageschritt 41 Platzieren Sie je 5 Brennerschutz (23) gemäß nebenstehender Abbildung über jedem Brenner im Grillkörper (16).
  • Seite 26 Mars Plus Montageschritte 42 42.1 Setzen Sie die 2 Halbroste (24), wie nebenstehend abgebildet, oberhalb der Brenner in den Grillkörper (16) ein. 42.2 Setzen Sie den Rundrost (30), wie nebenstehend abgebildet, oberhalb der Brenner in den Grillkörper (16) ein. Montageschritt 43...
  • Seite 27 Mars Plus Montageschritte 44 44.1 Entfernen Sie Mutter und Scheibe vom Grillthermometer (26). 44.2 Setzen Sie das Grillthermometer (26) gemäß nachfol- gender Abbildung mit dem Temperaturfühler voraus von außen in die dafür vorgesehene Öffnung der Klapphaube des Grillkörpers (16) ein.
  • Seite 28 Mars Plus Montageschritt 46 Befestigen Sie den Anschluss für die Gasflasche gemäß nebenstehender Abbildung an der linken Seitenwand (4) mit 2 Schrauben M5x10 (A). Der Gasanschluss ist länderspezifisch unter- schiedlich ausgeführt und kann daher von der hier gezeigten Ausführung abweichen.
  • Seite 29 Mars Plus Montageschritte 48 48.1 Setzen Sie erst die untere Hälfte Gasflaschen-Hal- terung (32) und danach die obere Hälfte Gasflaschen- Halterung (31) von oben in die Kreisöffnung im Bodenblech (2) gemäß nachfolgender Abbildung ein. 48.2 Befestigen Sie beide Gasflaschen-Halterungen (31,...

  • Seite 30: Wichtige Sicherheitshinweise Für Den Umgang Mit Propangasflaschen (Lp)

    Mars Plus Wichtige Sicherheitshinweise Verwenden Sie keine beschädigten LP-Gasflaschen! Verbeulte oder rostige LP-Gasflaschen oder solche mit für den Umgang mit Propangas- beschädigtem Ventil stellen eine ernsthafte Gefahr dar flaschen (LP) und müssen unbedingt durch eine intakte Flasche ersetzt werden! GEFAHR! Der Anschluss für den Schlauch an der LP-Gasflasche...

  • Seite 31: Anschluss Einer Gasflasche

    Mars Plus GEFAHR! GEFAHR! Explosionsgefahr Explosionsgefahr Vergewissern Sie sich vor jedem Betrieb des Gasgrills nur über Wechsel bzw. Anschluss der einen funktionsfähigen Druckmin- Gasflasche, dass sich in der derer! Der Betrieb mit einem Umgebung der Gasflasche keine defekten Druckminderer ist ge- offene Flamme befindet, keine fährlich und schließt jedwede...

  • Seite 32: Test Auf Gasleck

    Mars Plus Test auf Gasleck Hinweise zur Bedienung GEFAHR! GEFAHR! Explosionsgefahr Explosionsgefahr Vor dem Öffnen der Gaszufuhr Brandgefahr und dem Anzünden muss der Vergewissern Sie sich vor einer Gasschlauch sichtbare ersten Inbetriebnahme, ob Sie Beschädigungen untersucht wer- alle Teile und Baugruppen des...

  • Seite 33: Elektronische Zündvorrichtung

    Mars Plus Elektronische Zündvorrichtung Zum Betätigen der Zündvorrichtung genügt ein Druck auf den Verschlussdeckel, der gleichzeitig den Bedienknopf der elektronischen Zündvorrichtung darstellt. Dieses Gerät verfügt über eine elektronische Zündvor- Solange Sie den Bedienknopf gedrückt halten, wird in kur- richtung. Für den Betrieb ist die Stromversorgung durch zen Abständen ein Zündfunken erzeugt, akustisch erkenn-...

  • Seite 34: Beleuchtete Bedienknebel

    Mars Plus Beleuchtete Bedienknebel Dieses Gerät verfügt über beleuchtete Bedienknebel. Sobald ein Bedienknebel aus der "Aus"-Position herausbe- wegt wird, schaltet sich die Beleuchtung des Bedienknebels ein. Die Stromversorgung der Beleuchtung erfolgt über 2 Knopf- zellen (CR2021). Ersetzen der Batterie: Bedienknebel abziehen. Dabei nicht mit einem Schrauben- dreher oder ähnlichem Werkzeug hebeln;...

  • Seite 35: Automatisches Zünden Des Grills

    Mars Plus Automatisches Zünden des Grills Zünden des Grills von Hand Lesen die Bedienungsanleitung sorgfältig, bevor Sie den Öffnen Sie die Haube am Grillkörper. Gasgrill in Betrieb nehmen. WARNUNG! Gefahr von Verbrennungen Öffnen Sie die Haube am Grillkörper. Vergewissern Sie sich, dass sich alle Bedienknöpfe der Regelventile in der...

  • Seite 36: Bevor Es Richtig Losgeht

    Mars Plus Sehr geehrte Kundin Nützliche Tipps zum Gebrauch sehr geehrter Kunde! Benutzen Sie den oberen Warmhalterost, um zubereitete Grillen soll Spaß machen! Deshalb haben wir ein einige Speisen warm zu halten, zu toasten oder Speisen in nützliche Tipps und Grundlagen des Grillens zusammenge- Aluminiumfolie zu garen.

  • Seite 37: Grillmethoden

    Mars Plus Grillmethoden Man unterscheidet beim Grillen generell zwischen direk- dabei entweder neben der Hitzequelle oder seitlich versetzt tem und indirektem Grillen. Bei beiden Methoden sollte oberhalb der Hitzequelle. Die Strahlungshitze erreicht das der Deckel immer geschlossen bleiben. Grillgut daher nicht direkt. Sie wird an der Innenseite des Grills reflektiert.

  • Seite 38: Die Zubereitung

    Mars Plus Die Zubereitung „Das perfekte Steak“ Fisch/Meeresfrüchte (Wir empfehlen Ihnen die Verwendung von nicht zu mage- Je nach Rezept und verwendeten Fisch kann sowohl indi- rem Fleisch!) rekt, als auch direkt gegrillt werden. Den Grill bei geschlossener Haube auf die notwendige Dabei ist die oberste Fisch-Grillregel, dass die Temperatur Temperatur zum direkten Anbraten bringen).

  • Seite 39: Hinweise Zur Reinigung Und Pflege

    Mars Plus Hinweise zur Reinigung und Pflege Grillkörper Vor einer vollständigen Reinigung müssen alle WARNUNG! Roste und die Brenner entfernt werden Gefahr von Verbrennungen: Warten Sie unbedingt bis das Gerät Entfernen Sie regelmäßig Schmutz, Fett und Verkrustungen mit einem Schaber aus Holz oder Kunststoff. Dabei ist es komplett abgekühlt ist, bevor Sie...

  • Seite 40: Fehlertabelle

    Mars Plus Fehlertabelle Stšrung Ursache Abhilfe Zuleitung oder ZŸndelektrode Zuleitung oder ZŸndelektrode mit Alkohol reinigen Brenner zŸndet nicht verschmutzt mit der elektr. ZŸndeinrichtung ZŸndelektrode oder Brenner Mit Lappen trockenreiben sind na§ ZŸndelektrode geknickt oder Ersetzen gebrochen Zuleitung entfernt oder Steck- Zuleitung erneuern oder wieder anschlie§en...
  • Seite 41 Mars Plus Störung Ursache Abhilfe Ungewöhliches Flammöffnungen verstopft Flammöffnungen reinigen Flammbild; Flamme nicht über komplette Brenner- länge Flamme gelb Neuer Brenner mit Ölspuren Gasgrill für etwa 15 Minuten oder orange von der Fertigung bei geschlossener Haube betreiben Spinnweben oder Spinnweben oder Insektennester mit Pfeifenreiniger...

  • Seite 42: Gerätebeschreibung

    Mars Plus Gerätebeschreibung Technische Daten Modell "Mars Plus" Art Nr. 1312 04 Hauptgrill Anzahl der Brenner: 5 + 1 2575-22 Material Brenner: Edelstahl + Keramikflächen-Brenner Fahrbarer 5-flammiger Gasgrill mit zusätzlichem hinteren Max. Leistung: je 3,5 kW Flächenbrenner (Backburner). Haube aus Edelstahl,...
  • Seite 43 Mars Plus...
  • Seite 44 Mars Plus...
  • Seite 45 Mars Plus...

  • Seite 46: Justus-Werksgarantie

    Kundendienst reguliert. Emaille und Lackschäden werden nur dann von dieser Werksgarantie erfasst, wenn - Verschleiß der den Flammen unmittelbar ausgesetzten sie innerhalb von 2 Wochen nach Übergabe des JUSTUS- Teile aus Metall. Gerätes unserer Kundendienstzentrale angezeigt werden. Transportschäden (diese müssen entsprechend den Bedin- Wir haften nicht für mittelbare und unmittelbare Schäden,...
  • Seite 47 Bitte bei Ersatzteilbestellungen und eventuellen Servicefällen immer angeben. Mars Plus Modell / Model / Modèle: 1312 04 A01 Serie / Serial / Série: JUSTUS GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden 293 5930 000 V01 1312 04 · 2012...
