5.2.1

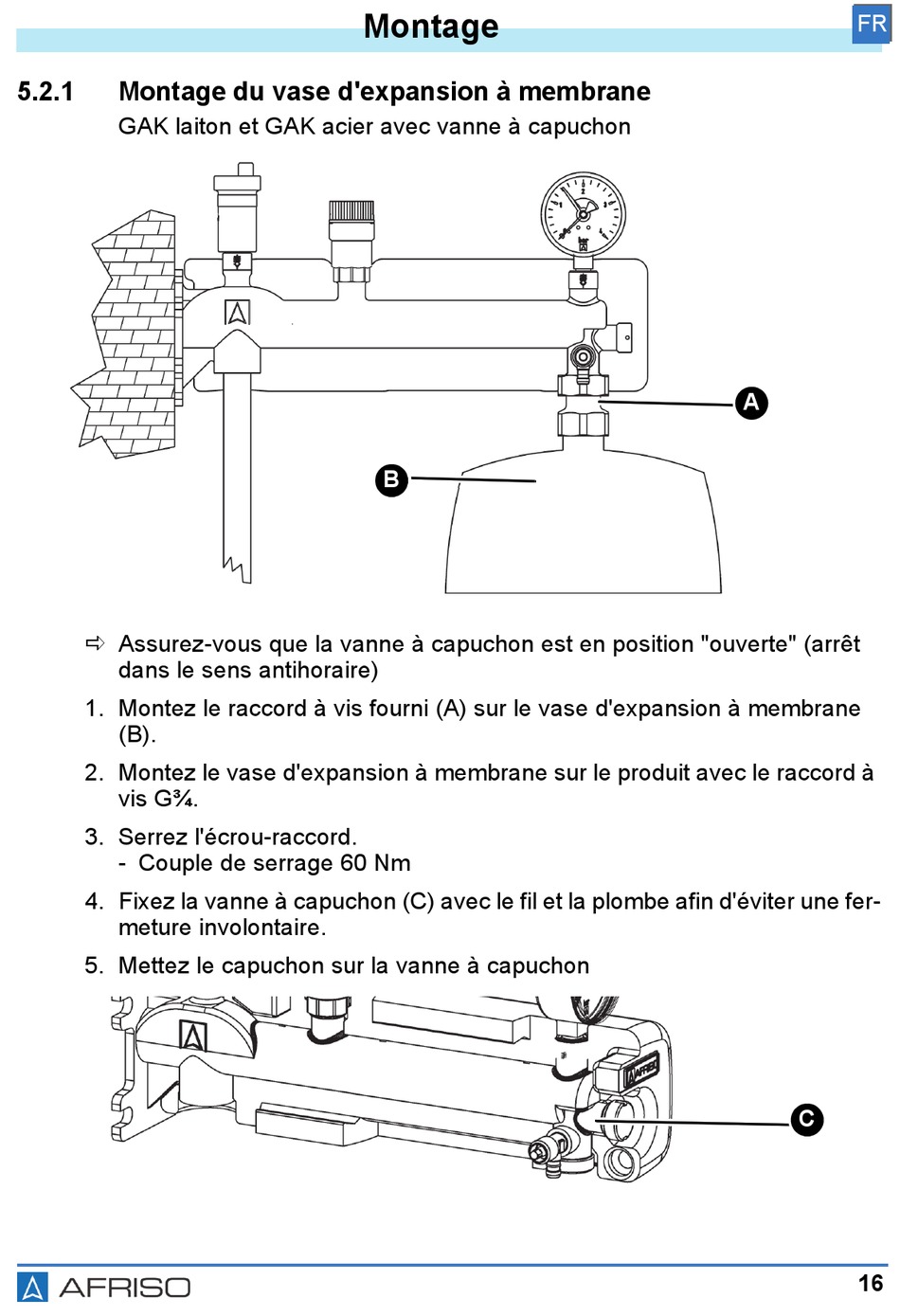

Montage du vase d'expansion à membrane
GAK laiton et GAK acier avec vanne à capuchon
Assurez-vous que la vanne à capuchon est en position "ouverte" (arrêt
dans le sens antihoraire)
1. Montez le raccord à vis fourni (A) sur le vase d'expansion à membrane
(B).
2. Montez le vase d'expansion à membrane sur le produit avec le raccord à
vis G¾.
3. Serrez l'écrou-raccord.
- Couple de serrage 60 Nm
4. Fixez la vanne à capuchon (C) avec le fil et la plombe afin d'éviter une fer-
meture involontaire.
5. Mettez le capuchon sur la vanne à capuchon
Montage
B
FR
A
C
16
