Förderanschluss – Variante C: für 33-40 Pistolen
Förderanschluss-Einheit– komplett (inkl. Pos. 1-16)
1 Fluidbehälter
1.1 Dichtung
2 Bodenstück
3 Fluidplatte
4 Übergangsstück
5 Erdungskabel
6 O-Ring
Sechskant-Mutter – M8
7
Zylinder-Schraube – M8x20 mm
8
Linsenkopf-Schraube – M4x12 mm
9
Zylinder-Schraube – M8x30 mm
10
11 Geka-Kupplung
12 Y-Steckanschluss
13 Einschraubwinkel
14 Einschraubnippel
15 Quetschventil DN15 (inkl. Pos. 15.1)
15.1 Quetschlauch NW15
16 Drosselventil
EZ05
Rev. 00 01/22
# Verschleissteil

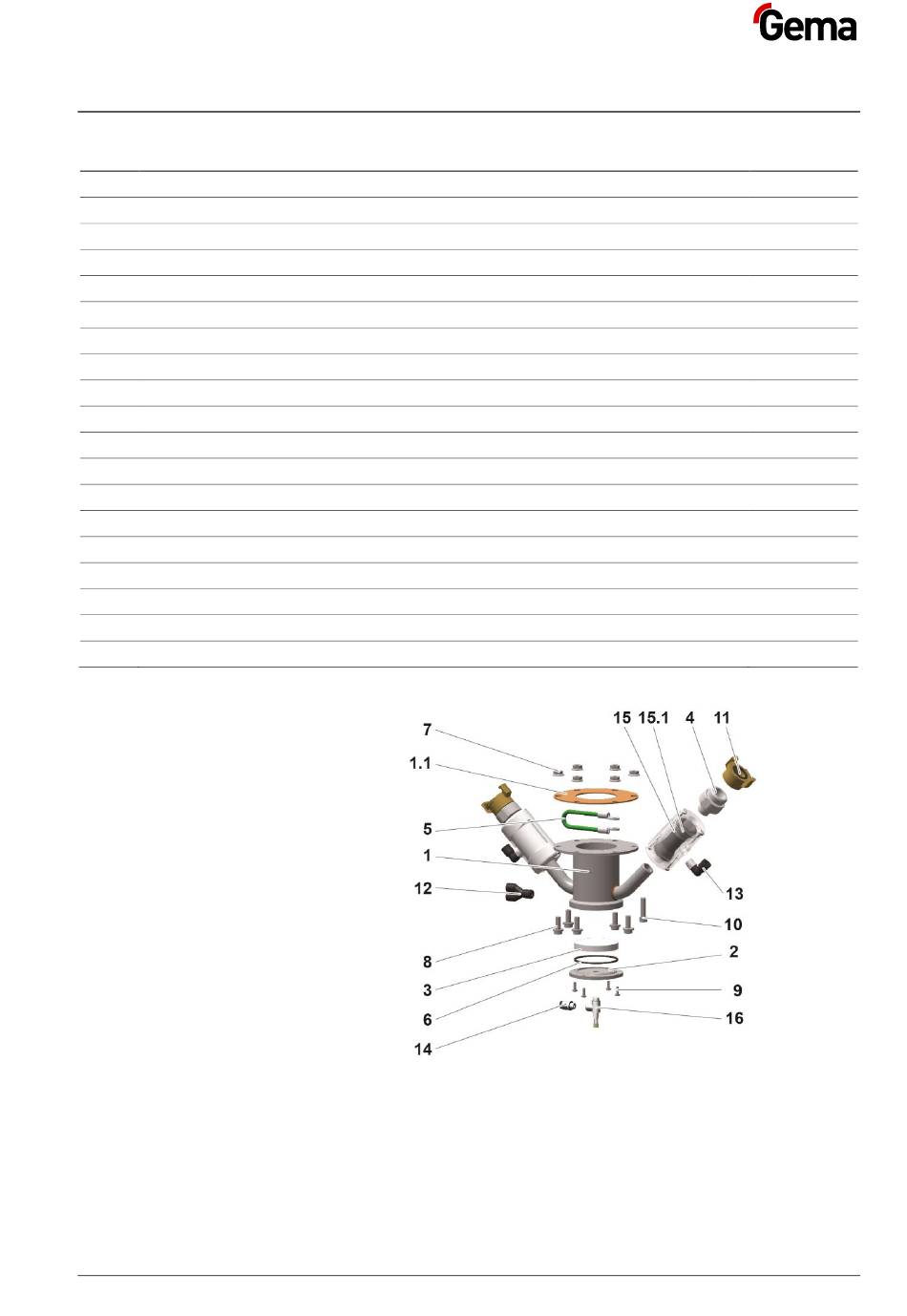

Abb. 21: Förderanschluss – Variante C: für 33-40 Pistolen
1022 455
1006 652
395 439#
1006 655
1006 656#
1005 503
1018 567
255 335#
244 449
265 241
216 798
216 518
100 0854
251 259
224 359
240 095
1006 255
1006 256#
1002 127
Ersatzteilliste • 59
