Bedienungsanleitung für
Funk-Vernetzungsmodul
Bitte lesen Sie vor Montage des Funk-Vernetzungsmoduls und der
Inbetriebnahme des Melders diese Anleitung durch.
Beachten Sie auch die Vorschriften und Hinweise in der Montage- und
Betriebsanleitung der Grundgeräte Rauchmelder RM 100 WW.
Das Funk-Vernetzungsmodul RFM 100 wurde entwickelt für den Einsatz
in den Rauchmelder RM 100 WW.
1. Warum funkvernetzte Rauchmelder?
Mehrere Rauchmelder über Funk miteinander vernetzt, bedeuten ein
erhöhtes Maß an Sicherheit. Sobald ein Melder Rauch detektiert, geht
diser in Alarm und gibt dieses Alarmsignal an die mit ihm vernetzten
Melder weiter.
Dadurch wird eine lautstarke, umfassende und weit reichende
Alarmierung aller Melder gewährleistet.
Das Funk-Vernetzungsmodul RFM 100 wird in den Rauchmelder
eingesteckt.
Es überträgt drahtlos (Funktelegramme)
•
den Rauchalarm
•
ein Batteriewechselsignal
•
die Testfunktionen bei der Inbetriebnahme
2. DIL – Schiebeschalter
2.1. DIL - Schaltereinstellung
Mit dem 6-fach DIL - Schalter lässt sich das Funk-Vernetzungsmodul
individuell einstellen (Grundeinstellung = AUS – Stellung). Für die
Einstellung legen Sie bitte das Modul vor sich auf den Tisch. Bewegen
Sie vorsichtig mit einem spitzen Gegenstand die Schiebeschalter zum
Einschalten der Funktion nach rechts und zum Ausschalten nach links.
Führen Sie Einstellungen nur mit ausgebauten Modulen durch. Bitte
fassen Sie die Module seitlich an.

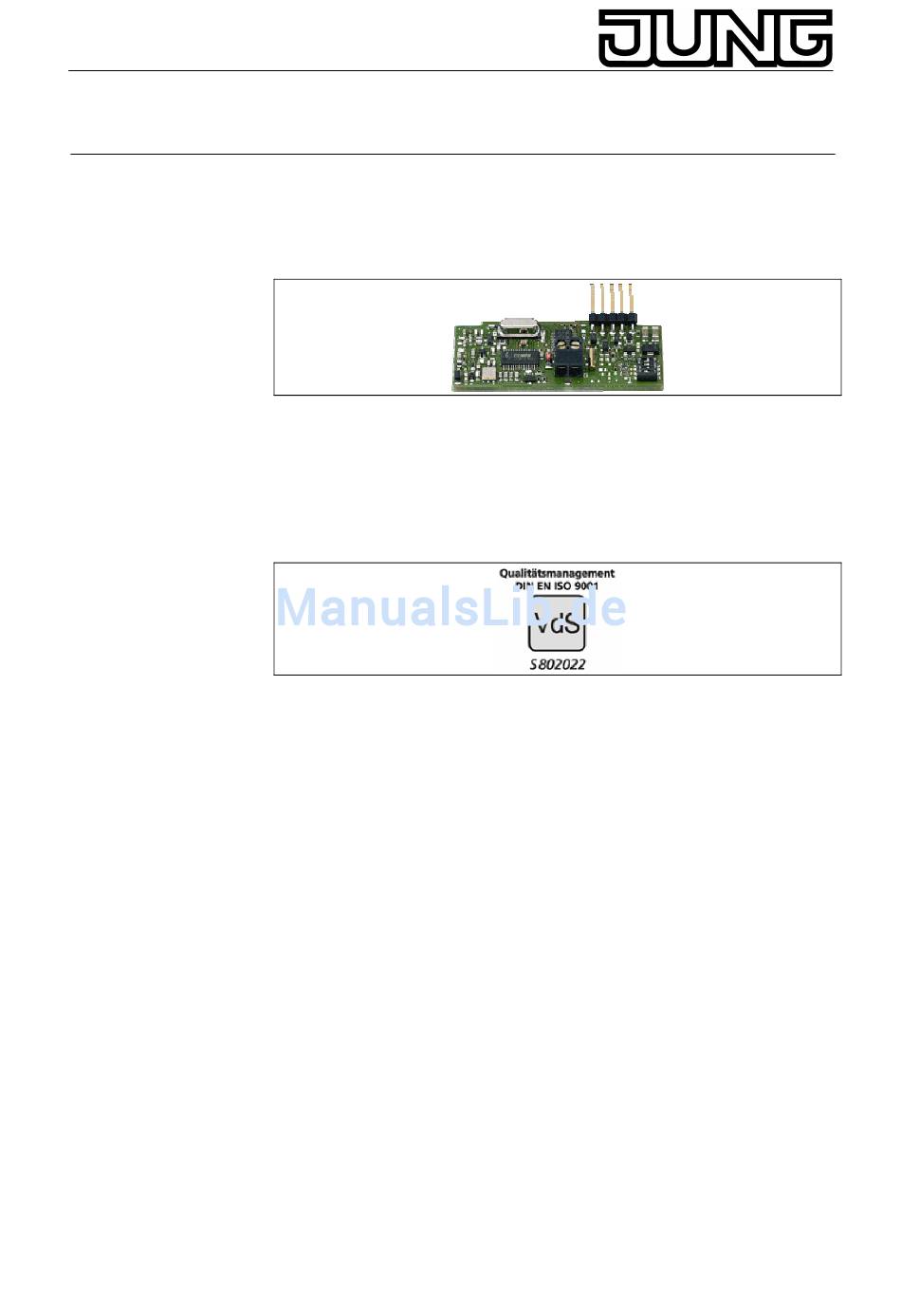

Funk-
Vernetzungsmodul
Art.-Nr.: RFM 100
