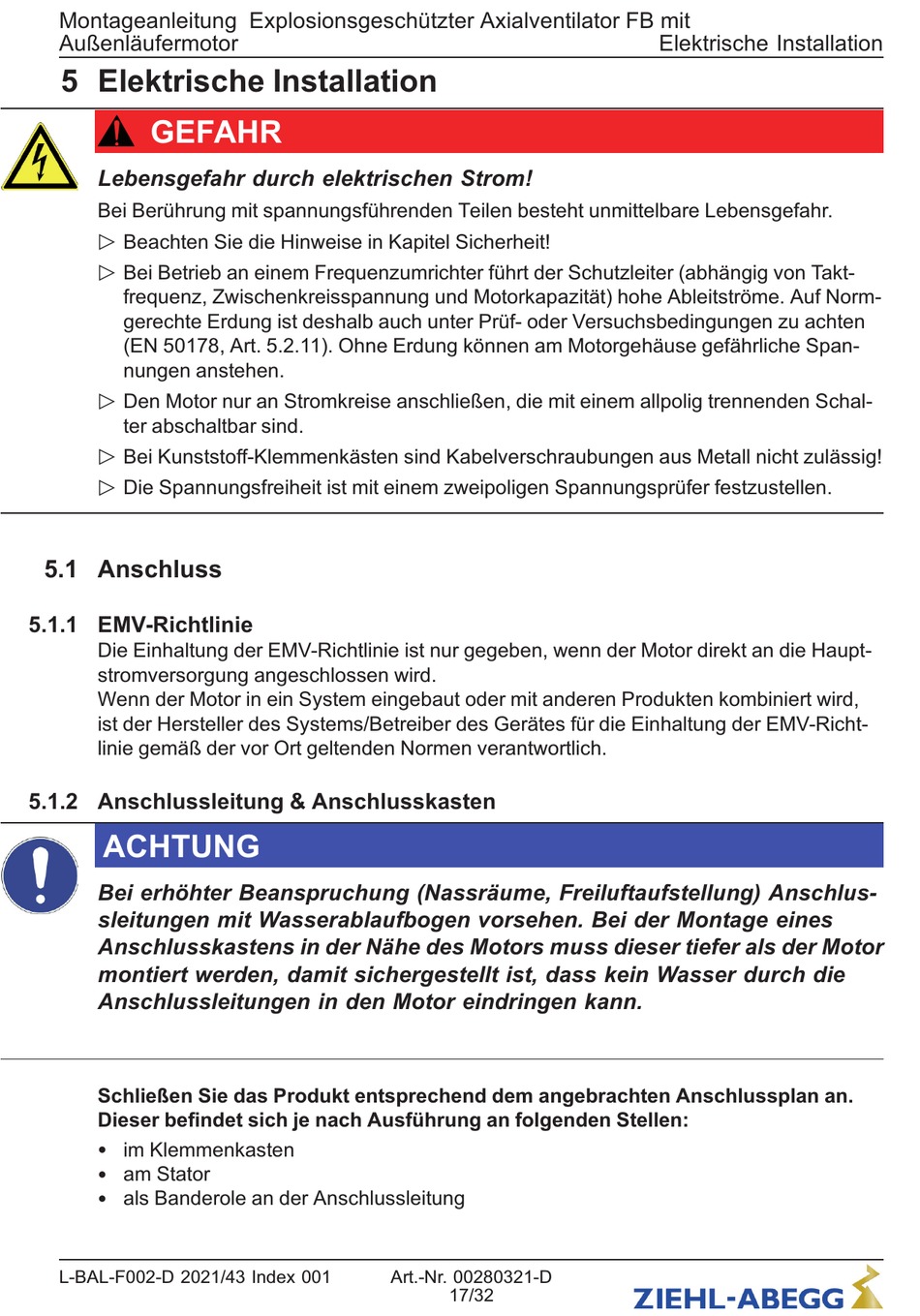

Montageanleitung Explosionsgeschützter Axialventilator FB mit
Außenläufermotor

5 Elektrische Installation

GEFAHR
Lebensgefahr durch elektrischen Strom!
Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensgefahr.
Beachten Sie die Hinweise in Kapitel Sicherheit!
"
Bei Betrieb an einem Frequenzumrichter führt der Schutzleiter (abhängig von Takt-
"
frequenz, Zwischenkreisspannung und Motorkapazität) hohe Ableitströme. Auf Norm-
gerechte Erdung ist deshalb auch unter Prüf- oder Versuchsbedingungen zu achten
(EN 50178, Art. 5.2.11). Ohne Erdung können am Motorgehäuse gefährliche Span-
nungen anstehen.
Den Motor nur an Stromkreise anschließen, die mit einem allpolig trennenden Schal-
"
ter abschaltbar sind.
Bei Kunststoff-Klemmenkästen sind Kabelverschraubungen aus Metall nicht zulässig!
"
Die Spannungsfreiheit ist mit einem zweipoligen Spannungsprüfer festzustellen.
"

5.1 Anschluss

5.1.1 EMV-Richtlinie

Die Einhaltung der EMV-Richtlinie ist nur gegeben, wenn der Motor direkt an die Haupt-
stromversorgung angeschlossen wird.
Wenn der Motor in ein System eingebaut oder mit anderen Produkten kombiniert wird,
ist der Hersteller des Systems/Betreiber des Gerätes für die Einhaltung der EMV-Richt-
linie gemäß der vor Ort geltenden Normen verantwortlich.
5.1.2 Anschlussleitung & Anschlusskasten
ACHTUNG
Bei erhöhter Beanspruchung (Nassräume, Freiluftaufstellung) Anschlus-
sleitungen mit Wasserablaufbogen vorsehen. Bei der Montage eines
Anschlusskastens in der Nähe des Motors muss dieser tiefer als der Motor
montiert werden, damit sichergestellt ist, dass kein Wasser durch die
Anschlussleitungen in den Motor eindringen kann.
Schließen Sie das Produkt entsprechend dem angebrachten Anschlussplan an.
Dieser befindet sich je nach Ausführung an folgenden Stellen:
im Klemmenkasten
•
am Stator
•
als Banderole an der Anschlussleitung
•
L-BAL-F002-D 2021/43 Index 001 Art.-Nr. 00280321-D
17/32
