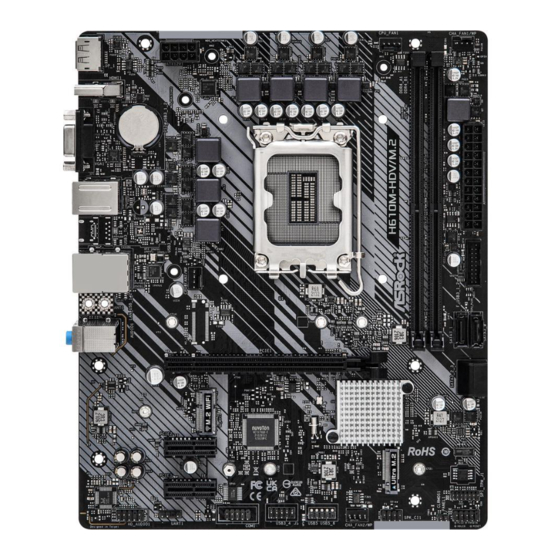

ASROCK H610M-HDV/M.2 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. H610M-HDV/M.2
  6. Bedienungsanleitung

ASROCK H610M-HDV/M.2 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 32

Quicklinks

Diese Anleitung herunterladen
Version 1.0
Published December 2021
Copyright©2021 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK H610M-HDV/M.2

Inhaltszusammenfassung für ASROCK H610M-HDV/M.2

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI®...
  • Seite 3 ES OF ANY KIND WHETHER UNDER THIS AGREEMENT OR OTHERWISE, EVEN IF INTEL HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. LICENSE TO USE COMMENTS AND SUGGESTIONS. This Agreement does NOT obligate Licensee to provide Intel with comments or suggestions regarding the Software. However, if Licensee provides Intel with comments or suggestions for the modification, correction, improvement or enhancement of (a) the Software or (b) Intel products or processes that work with the Software, Licensee grants to Intel a non-exclusive, worldwide,...

  • Seite 5: Motherboard-Layout

    H610M-HDV/M.2 Motherboard Layout CPU_FAN1 CHA_FAN1/WP ATX12V1 HDMI1 CMOS Battery USB 2.0 T: USB_1 B: USB_2 CPU_FAN2/WP PCIE1 Intel H610 PCIE2 RoHS BIOS PCIE3 SPI_TPM_J1 AUDIO CODEC USB3_4 COM1 PANEL1 HD_AUDIO1 CHA_FAN2/WP SPK_CI1 PLED PWRBTN USB5 CLRMOS1 HDLED RESET...
  • Seite 6 No. Description ATX 12V Power Connector (ATX12V1) CPU Fan Connector (CPU_FAN1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) Chassis/Water Pump Fan Connector (CHA_FAN1/WP) ATX Power Connector (ATXPWR1) USB 3.2 Gen1 Header (F_USB3_1_2) SATA3 Connector (SATA3_1) SATA3 Connector (SATA3_0) SATA3 Connectors (SATA3_2)(Upper), (SATA3_3)(Lower) SPI TPM Header (SPI_TPM_J1) System Panel Header (PANEL1) Clear CMOS Jumper (CLRMOS1)
  • Seite 7 H610M-HDV/M.2 I/O Panel No. Description No. Description PS/2 Mouse/Keyboard Port USB 2.0 Ports (USB_1_2) LAN RJ-45 Port* USB 3.2 Gen1 Ports (USB3_1_2) Line In (Light Blue)** D-Sub Port Front Speaker (Lime)** HDMI Port Microphone (Pink)** DisplayPort 1.4 * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.

  • Seite 8: Chapter 1 Introduction

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.

  • Seite 9: Specifications

    • Dual Channel DDR4 Memory Technology • 2 x DDR4 DIMM Slots • Supports DDR4 non-ECC, un-buffered memory up to 3200* * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) • Supports ECC UDIMM memory modules (operate in non- ECC mode) • Max.
  • Seite 10 • 1 x Ultra M.2 Socket (M2_2, Key M), supports type 2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes** ** Supports Intel® Volume Management Device (VMD) ** Supports NVMe SSD as boot disks ** Supports ASRock U.2 Kit...
  • Seite 11 H610M-HDV/M.2 Connector • 1 x COM Port Header • 1 x SPI TPM Header • 1 x Chassis Intrusion and Speaker Header • 1 x CPU Fan Connector (4-pin) * The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.
  • Seite 12 • ErP/EuP Ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.

  • Seite 13: Chapter 2 Installation

    H610M-HDV/M.2 Chapter 2 Installation This is a Micro ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 14: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 1700-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found. Otherwise, the CPU will be seriously damaged.
  • Seite 15 H610M-HDV/M.2 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 16 2.2 Installing the CPU Fan and Heatsink...
  • Seite 17 H610M-HDV/M.2 2.3 Installing Memory Modules (DIMM) This motherboard provides two 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
  • Seite 19 H610M-HDV/M.2 2.4 Expansion Slots (PCI Express Slots) There are 3 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 20 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper (CLRMOS1) 2-pin Jumper (see p.1, No.
  • Seite 21 H610M-HDV/M.2 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
  • Seite 22 Chassis Intrusion and Please connect the SPEAKER DUMMY Speaker Header chassis intrusion and the DUMMY (7-pin SPK_CI1) chassis speaker to this (see p.1, No. 13) header. SIGNAL DUMMY Serial ATA3 Connectors These four SATA3 Vertical: connectors support SATA (SATA3_0: data cables for internal see p.1, No.
  • Seite 23 H610M-HDV/M.2 Front Panel Audio Header This header is for PRESENCE# MIC_RET (9-pin HD_AUDIO1) connecting audio devices OUT_RET (see p.1, No. 18) to the front audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly.
  • Seite 24 CPU/Water Pump Fan This motherboard FAN_SPEED_CONTROL Connector provides a 4-Pin water CPU_FAN_SPEED FAN_VOLTAGE (4-pin CPU_FAN2/WP) cooling CPU fan (see p.1, No. 19) connector. If you plan to connect a 3-Pin CPU water cooler fan, please connect it to Pin 1-3. ATX Power Connector This motherboard pro- (24-pin ATXPWR1)
  • Seite 25 H610M-HDV/M.2 Serial Port Header This COM1 header RRXD1 DDTR#1 (9-pin COM1) supports a serial port DDSR#1 CCTS#1 (see p.1, No. 17) module. RRI#1 RRTS#1 TTXD1 DDCD#1...
  • Seite 26 2.7 M.2 WiFi/BT PCIe WiFi Module Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The M.2 Socket (Key E) supports type 2230 WiFi/BT PCIe WiFi module. * The M.2 socket does not support SATA M.2 SSDs.
  • Seite 27 H610M-HDV/M.2 Step 3 Gently insert the WiFi/BT module into the M.2 slot. Please be aware that the module only fits in one orientation. Step 4 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as...
  • Seite 28 2.8 M.2_SSD (NGFF) Module Installation Guide (M2_2) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_2, Key M) supports type 2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) modes.
  • Seite 29 H610M-HDV/M.2 Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location B by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut.
  • Seite 30 M.2_SSD (NGFF) Module Support List Vendor Interface ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4...
  • Seite 31 H610M-HDV/M.2 TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD SATA3 WDS100T1B0B-00AS40 SATA3 WDS240G1G0B-00RC30 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for...
  • Seite 32 1 Einleitung Vielen Dank, dass Sie sich für das H610M-HDV/M.2 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 33: Technische Daten

    • Dualkanal-DDR4-Speichertechnologie • 2 x DDR4-DIMM-Steckplätze • Unterstützt ungepufferten DDR4-Non-ECC-Speicher bis 3200* * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) • Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non- ECC-Modus) • Systemspeicher, max. Kapazität: 64GB • Unterstützt Intel® Extreme Memory Profile (XMP) 2.0 Erweiter- • 1 x PCIe-Gen4x16-Steckplätze*...
  • Seite 34 * Wenn M2_2 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_3 deaktiviert. • 1 x Ultra-M.2-Sockel (M2_2, Key M), unterstützt Typ-2260/2280- SATA-III-6,0-Gb/s- und PCIe-Gen3x4- (32 Gb/s) Modi** ** Unterstützt Intel® Volume Management Device (VMD) ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit...
  • Seite 35 H610M-HDV/M.2 Anschluss • 1 x COM-Anschluss-Stiftleiste • 1 x SPI-TPM-Stiftleiste • 1 x Gehäuseeingriff- und Lautsprecher-Stiftleiste • 1 x CPU-Lüfteranschluss (4-polig) * Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W). • 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelli- gente Lüftergeschwindigkeitssteuerung)
  • Seite 36 • FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellun- gen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Über- taktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.

  • Seite 37: Jumpereinstellung

    H610M-HDV/M.2 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) 2-poliger Jumper (siehe S. 1, Nr. 12) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS.

  • Seite 38: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Netzschalter, PLED+ PLED- PWRBTN#...
  • Seite 39 H610M-HDV/M.2 Gehäuseeingriffs- und Bitte verbinden Sie Gehäusee- SPEAKER DUMMY Lautsprecher-Stiftleiste ingriffsvorrichtung und den DUMMY (7-polig, SPK_CI1) Gehäuselautsprecher mit dieser (siehe S. 1, Nr. 13) Stiftleiste. SIGNAL DUMMY Serial-ATA-III-Anschlüsse Diese vier SATA-III-Anschlüsse Vertikal: unterstützen SATA-Datenkabel (SATA3_0: für interne Speichergeräte mit siehe S. 1, Nr. 8) einer Datenübertragungsgeschw...
  • Seite 40 Audiostiftleiste Diese Stiftleiste dient dem PRESENCE# MIC_RET Frontblende Anschließen von Audiogeräten OUT_RET (9-polig, HD_AUDIO1) an der Frontblende. (siehe S. 1, Nr. 18) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
  • Seite 41 H610M-HDV/M.2 CPU-/Wasserpumpen- Dieses Motherboard bietet einen FAN_SPEED_CONTROL Lüfteranschluss 4-poligen Wasserkühlung-CPU- CPU_FAN_SPEED (4-polig, CPU_FAN2/WP) Lüfteranschluss. Falls Sie einen FAN_VOLTAGE (siehe S. 1, Nr. 19) 3-poligen CPU-Wasserkühler- lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss Dieses Motherboard bietet...
  • Seite 42 Serieller-Port-Stiftleiste Diese COM1-Stiftleiste RRXD1 DDTR#1 (9-polig, COM1) unterstützt ein Modul für DDSR#1 CCTS#1 (siehe S. 1, Nr. 17) serielle Ports. RRI#1 RRTS#1 TTXD1 DDCD#1...

  • Seite 43: Contenu De L'emballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.

  • Seite 44: Spécifications

    • Prise en charge des mémoires DDR4 non-ECC, sans tampon et jusqu'à 3200* * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www. asrock.com/) • Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC) • Capacité...
  • Seite 45 • 1 x Socket Ultra M.2 (M2_2, Key M), supporte les modes SATA3 6,0 Gb/s et PCIe Gen3x4 (32 Gb/s) de type 2260/2280** ** Prend en charge Intel® Volume Management Device (VMD) ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.2...
  • Seite 46 Connecteur • 1 x embase pour port COM • 1 x embase SPI TPM • 1 x prise LED d’alimentation et emplacement sur châssis • 1 x connecteur pour ventilateur de CPU (4 broches) * Le connecteur pour ventilateur de CPU prend en charge un ventila- teur de CPU d'une puissance maximale de 1 A (12 W).
