Inhaltszusammenfassung für Duschkraft HOME

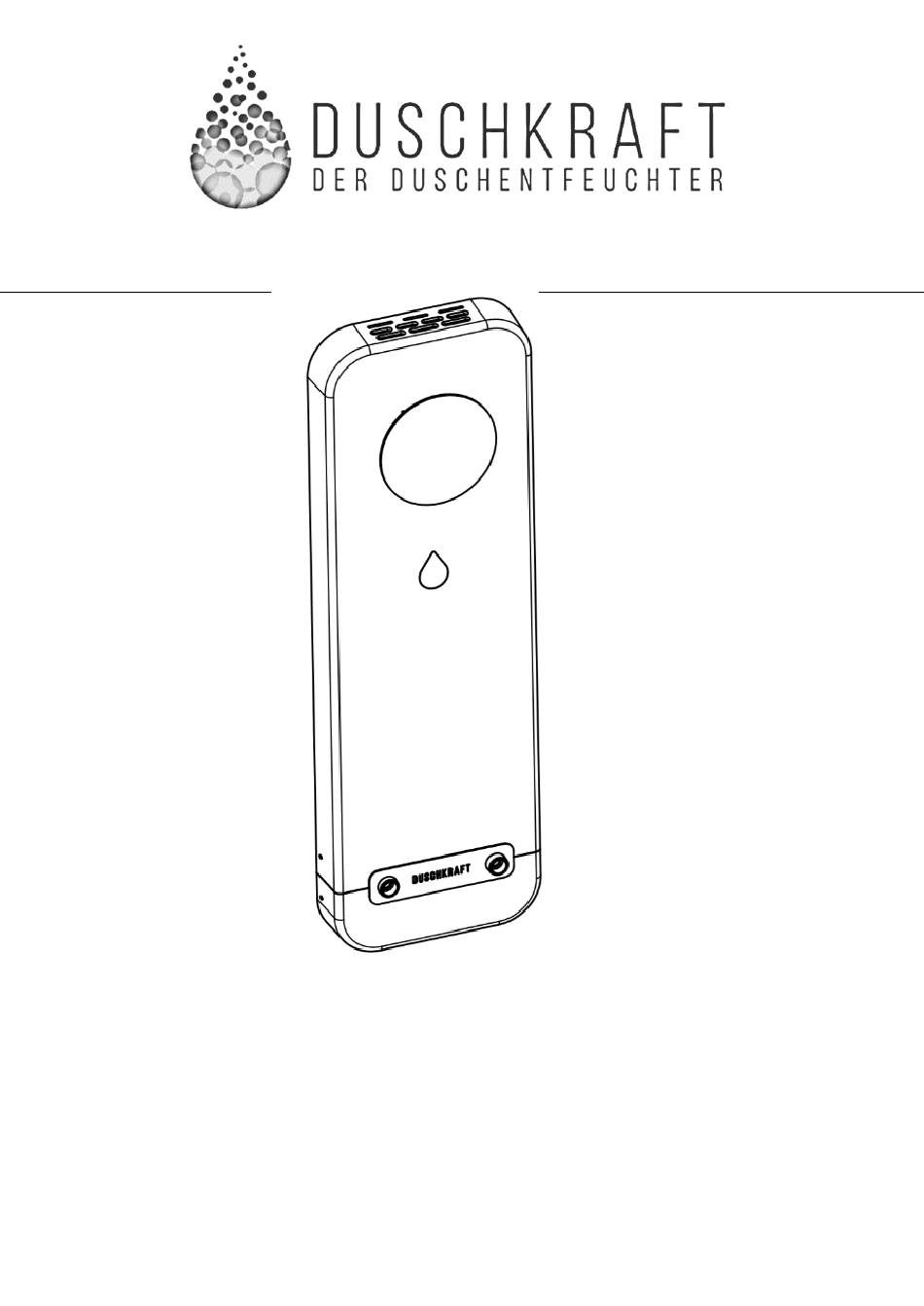

- Seite 1 HOME EINBAUANLEITUNG...
- Seite 2 2x 2mm 2x 3mm...
- Seite 3 Lieferumfang Duschkraft Home Basismodul Gehäuse-Oberteil mit Lufteinlass Gehäuse-Unterteil 4x Linsenflanschschrauben ISO 7380-2, A2, M4 x 12 4x Unterlegscheibe Polyamid Netzteil mit 5 m Anschlusskabel Kaltgerätestecker 2x Flexschlauch 3/8“ mit 90° Abgang 4x Spanplattenschraube Panhead A2 TX 4,5x50 VG 4x Allzweckdübel ohne Kragen AZK 6 2x Reduziernippel mit Rückflussverhinderer, 1/2"...
- Seite 4 1. Markieren der Befestigungspunkte sowie der Kabeldurchführung b) obere Kabeldurchführung c) untere Kabeldurchführung Befestigungspunkte...
- Seite 5 Materialien: ✓ Basismodul ✓ Bleistift ✓ Wasserwaage Durchführung: Wasserzuleitungen absperren und Armatur samt S-Anschlüssen ab- bzw. herausschrauben Anhalten des Geräts an die Wasserzuleitungen und Ausrichten mittels Wasserwaage 4x Markieren der Befestigungspunkte Elektroinstallationslösung anhand der nachfolgenden Tabelle wählen und entsprechenden Durchführungsbereich für das Kabel markieren Bereich der Kabeldurchführung Möglichkeiten der Elektro-...
- Seite 6 2. Elektroinstallation Hinweis: Die Elektroinstallation ist von einem ausgewiesenen Fachmann nach DIN VDE 0100 Teil 701 durchzuführen. Durchführung Netzteil außerhalb der Schutzbereiche 0, 1 und 2 installieren Anschlusskabel verlegen (siehe Verlegearten) Achtung: Noch keinen Strom anschließen, solange die Wasserinstallation nicht abgeschlossen ist Verlegearten I.
- Seite 7 Materialien: ✓ Steckdose außerhalb der Schutzbereiche 0,1,2 (vgl. DIN VDE 0100 Teil 701) ✓ Netzteil mit 5 m Anschlusskabel (trennbar durch Wieland Stecker) ✓ Kaltgerätestecker III. Variante: Kabel in Fliesenfuge • Fliesenfugen entfernen (Breite > 6 mm); Dichtebene nicht beschädigen! •...
- Seite 8 3. Wandmontage...
- Seite 9 Materialien: ✓ Bohrmaschine ✓ 4x Allzweckdübel ohne Kragen AZK 6 ✓ 4x Spanplattenschraube Panhead A2 TX 4,5x50 VG ✓ Dichtmittel (z.B. Silikon) ✓ Torx-Schraubendreher Durchführung: 4x Löcher (Ø 6mm) bohren und Abdichten der Löcher (bspw. mit Silikon) 4x Dübel in die Löcher stecken 2x obere Schrauben einschrauben (noch nicht vollständig!) Gerät an beiden oberen Schrauben einhängen...
- Seite 10 4. Wasseranschlüsse Hinweis: Beachten der korrekten Position der Warmwasser- (PWH) und Kaltwasser- (PWC) Anschlüsse!
- Seite 11 Materialien: ✓ 2x Reduziernippel mit Rückflussverhinderer, Edelstahl 1/2" x 3/8" ✓ 2x Flexschlauch 3/8“ mit 90° Abgang ✓ Dichtmittel (z.B. Hanf / Teflonband) ✓ Schraubenschlüssel SW 22 ✓ Schraubenschlüssel SW 19 Durchführung: 2x Reduziernippel (mit Rückflussverhinderer) eindichten und in Wandanschlüsse eindrehen 2x Flexschläuche auf 3/8“...
- Seite 12 5. Armatur- und Geräteanschluss TEST Achtung Die Zuluftöffnung hat ohne Oberschale keinen Berührungsschutz. Es besteht Verletzungsgefahr.
- Seite 13 Stecker in Steckdose stecken (ggf. Strom anstellen) und Heißwasser an der Armatur aufdrehen (sobald Lüfter und LED angehen, Wasser wieder abdrehen; Gerät läuft 30 min nach) Hinweis: Für eine optimale Entfeuchtungsleistung benötigt der DUSCHKRAFT Home eine Vorlauftemperatur an der Heißwasserleitung von mindestens 55 °C.
- Seite 14 6. Gehäusemontage Der Einbau ist erfolgreich abgeschlossen.
- Seite 15 Materialien: ✓ 1x Gehäuse-Oberteil ✓ 1x Gehäuse-Unterteil ✓ 4x Linsenflanschschrauben ISO 7380-2 A2 M4 x 12 ✓ 4x Unterlegscheibe Polyamid ✓ Winkelschraubendreher, Innensechskant, 2,5mm Durchführung: Gehäuse-Unterteil von unten auf Gerät aufschieben. Je 1x Schraube mit Unterlegscheibe links und rechts einschrauben und somit das Gehäuse-Unterteil mit dem Gerät verbinden Gehäuse-Oberteil von oben auf das Gerät aufschieben...
- Seite 16 5/EU (RoHS) Broschüre Datenblatt Einbauanleitung Betriebsanleitung Montageschablone Alle Dokumente und Informationen zum Produkt finden Sie unter duschkraft.de/downloads. Version: Duschkraft Home 1.4 Stand: 01.11.2021 Angewandte Richtlinien: •Niederspannungsrichtlinie 2014/35/EU Duschkraft GmbH •Richtlinie 2011/65/EU (RoHS) Werftstraße 20 ome 1.2.1 18057 Rostock Angewandte Normen: Tel.: 0381 865 14151...
