Technische Information

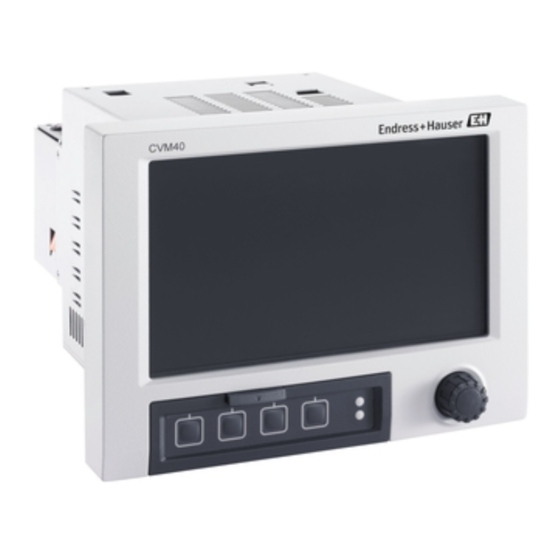

Memograph CVM40
Grafischer Messumformer für Inline-Photometer und Data Manager
Misst, analysiert, speichert, visualisiert und kommuniziert.
Anwendungsbereich
Der grafische Messumformer für Inline-Photometer und Data
Manager Memograph CVM40 liefert Informationen über alle
photometrischen Prozessgrößen. Bis zu zwei photometrische
Sensoren für UV-Absorption, Farbe, NIR-Absorption, Trübung
und Zellwachstum können angeschlossen werden. Messwerte
werden korrekt gemessen, analysiert und gespeichert. Die
Datenspeicherung erfolgt im 256 MB großen internen Speicher
und zusätzlich auf SD-Karte oder USB-Stick.
Memograph CVM40 überzeugt durch seinen modularen
Aufbau, die intuitive Bedienung und das umfangreiche
Sicherheitskonzept. Das zur Standardausstattung gehörende
PC-Softwarepaket Read-Win
Visualisierung und Archivierung der erfassten Daten.
Die Lösung für Ihre Aufgabenstellung, z.B. für:
• Life Science und Pharma
• Lebensmittel
• Verfahrens- und Prozessmesstechnik
• Umweltapplikationen
TI457C/07/DE/13.10
71111175
®
2000 dient zur Parametrierung,
Ihre Vorteile
• Zertifiziert:
UL-gelistet für Kanada und USA, FDA, 4-Zeichen
• Genau:
Memograph CVM40 liefert präzise Messwerte bei allen
Bedingungen.
• Umfassend:
Bis zu 4 optische Eingänge für den Betrieb von max. 2
Photometern, 2 Universaleingänge ermöglichen Messung
und Speicherung von mehreren Parametern.
• Komfortabel:
Menügeführte Kalibrierung der Photometer. Meldungen für
Wartungs- und Servicearbeiten erscheinen automatisch und
werden im Logbuch gespeichert.
• Sicher:
Sicherheitspaket mit personenbezogenen Zugriffsrechten
und elektronischer Unterschrift (FDA 21 CFR 11).
• Flexibel:
Für alle photometrischen Sensoren für die Messung von UV,
Farbe, NIR, Trübung oder Zellwachstum.
• Grenzenlos:
Integrierter Web-Server, Feldbus (Profibus, Modbus),
gängige Standardprotokolle und Schnittstellen wie USB,
TCP/IP, OPC, Ethernet werden unterstützt.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Memograph CVM40

  • Seite 1 Ihre Vorteile Der grafische Messumformer für Inline-Photometer und Data • Zertifiziert: UL-gelistet für Kanada und USA, FDA, 4-Zeichen Manager Memograph CVM40 liefert Informationen über alle photometrischen Prozessgrößen. Bis zu zwei photometrische • Genau: Sensoren für UV-Absorption, Farbe, NIR-Absorption, Trübung Memograph CVM40 liefert präzise Messwerte bei allen und Zellwachstum können angeschlossen werden.
  • Seite 2: Arbeitsweise Und Systemaufbau

    Memograph CVM40 Arbeitsweise und Systemaufbau Messprinzip Lichtabsorption Dieses Messprinzip basiert auf dem Lambert-Beer-Gesetz. Es besteht eine lineare Abhängigkeit zwischen der Absorption von Licht und der Konzentration der absorbierenden Substanz. Eine Lichtquelle sendet Strahlung durch das Medium und die auftreffende Strahlung wird auf der Detektorseite gemessen. Nachdem das Licht einen Filter zur Wellenlängenauswahl passiert hat, wird die Intensität des Lichts durch eine Photodiode...
  • Seite 3 Memograph CVM40 Messeinrichtung Eine komplette Messeinrichtung umfasst: • Memograph CVM40 • Optischer Sensor, z. B. OUSAF44 • Durchflussarmatur, z. B. OUA260 • Kabelsatz, z. B. OUK40 a0012117 Beispiel für eine Messeinrichtung Kabelsatz OUK40 Messumformer Memograph CVM40 Sensor OUSAF44 Durchflussarmatur OUA260...
  • Seite 4 Memograph CVM40 Messbereich Messgröße Messbereich Messabweichung vom Messbereich (vMB) Optische photometrische 0 bis 2,5 AU (Absorption Unit) 0,3 % bei 25 °C vMB Sensoreingänge (S1, S2, S3, S4) bis zu 50 OD (abhängig von OPL) 1 % max. vMB über alle Bedingungen 0 bis 500 FTU oder ppm DE 1 % bei 25 °C vMB...
  • Seite 5: Ausgangskenngrößen

    Memograph CVM40 Messgröße Messbereich Messabweichung vom Messbereich (vMB) Nach IEC 61131-2: Logisch "0" (entspricht -3 bis +5 V), Aktivierung mit Logisch "1" (entspricht +12 bis +30 V) Digitaleingang Eingangsfrequenz: max. 25 Hz (D11 bis D61) Impulslänge: min. 20 mS Eingangsstrom: max. 2 mA Eingangsspannung: max.
  • Seite 6 Memograph CVM40 Digitalausgänge ≤ 5 V entspricht LOW Ausgangsspannung nach IEC 61131-2: ≥ 12 V entspricht HIGH kurzschlussfest (max. 25 mA) Frequenz: 0 bis 2 kHz Impulsbreite: 0,5 bis 1000 mS ≤ 0,1 % vom Ausgangsbereich Max. Messabweichung: ≤ 0,1 % Temperaturdrift: ≥...
  • Seite 7 Memograph CVM40 a0012068 Anschlussplan Spannungsversorgung Thermoelemente (TC) Binäreingänge (D) Spannung (U) Analogausgänge (A) Strom (I) Analogeingänge Widerstandsthermometer (RTD) Strom/ Impuls-/ Frequenzeingang Endress+Hauser...
  • Seite 8 Memograph CVM40 Hilfsenergie Versorgungsspannung Eingang (gemäß Produktstruktur): 100 bis 230 VAC (±10 %) 24 VAC/DC Frequenz Nennfrequenz: 50 / 60 Hz Kabelspezifikation Verpolungssicherer Schraub- bzw. Federklemmblock: Drahtquerschnitte: Digitale I/O- und Analogeingänge: max. 1,5 mm (14 AWG) (Federklemmen) Spannungsversorgung: max. 2,5 mm...
  • Seite 9 Memograph CVM40 Serielle RS232/RS485-Schnittstelle Es steht ein kombinierter RS232/RS485-Anschluss auf einer geschirmten SUB-D9-Buchse an der Geräterückseite zur Verfügung. Dieser kann zur Daten-, Programmübertragung, und zum Anschluss eines Modems verwendet werden. Für die Kommunikation über Modem wird ein Industriemodem mit Watchdog empfohlen.
  • Seite 10: Einbaubedingungen

    Memograph CVM40 Einbaubedingungen Einbauhinweise Schalttafelausschnitt und -einbau/Bauform, Maße: 216.03 (8.51) 199.2 (7.84) 137.5 (5.41) (1.14) 136 (5.35) 39.07 (1.54) 195.23 (7.69) 196.2 (7.72) 58.2 (2.29) 138 (5.43) mm (inch) a0012075 Maße/Schalttafelausschnitt Einbaumaße: • Einbautiefe: ca. 216 mm (8,51") (inkl. Klemmen)
  • Seite 11: Umgebungsbedingungen

    Memograph CVM40 Umgebungsbedingungen Umgebungstemperatur –10 ... 50 °C (14 ... 122 °F) Lagerungstemperatur –20 ... 60 °C (-4 ... 140 °F) Schutzart Frontseitig: IP65 (IEC 60529, Kat. 2), NEMA 4 Rückseitig: IP20 (IEC 60529, Kat. 2) Klimaklasse Nach IEC 60654-1: B1 Elektromagnetische Störfestigkeit:...
  • Seite 12: Anzeige- Und Bedienelemente

    Memograph CVM40 Anzeige- und Bedienelemente Bedienelemente a0012154 Geräteanzeige / Bedieneinheiten Bedienelement Bedienfunktion (Pos.-Nr.) (Anzeigemodus = Messwertdarstellung) (Setup-Modus = Bedienung im Setup-Menü) "Navigator" Drehrad zur Bedienung mit zusätzlicher Drückfunktion. Im Anzeigemodus: Durch Drehen kann zwischen den verschiedenen Signalgruppen umgeschaltet werden. Durch Drücken erscheint das Hauptmenü.
  • Seite 13 Memograph CVM40 Bedienelement Bedienfunktion (Pos.-Nr.) (Anzeigemodus = Messwertdarstellung) (Setup-Modus = Bedienung im Setup-Menü) Im Anzeigemodus: Wechselanzeige, welcher Anteil der SD-Karte bzw. des USB-Sticks (in %) bereits beschrieben ist. Es werden auch Statussymbole (abwechselnd zur Speicherinfo) für folgende Funktionen angezeigt: Simulationsbetrieb, Datenspeicherung aktiv, Bediensperre, Charge aktiv Im Setup-Modus: Anzeige des aktuellen Bediencodes "Direct Access"...
  • Seite 14 Memograph CVM40 Wasserfalldarstellung Wasserfall in Bereichen Kreisblattdarstellung Bargraf Digitalanzeige Instrumentendarstellung Ereignislogbuch / Audit Trail Prozessbild Endress+Hauser...
  • Seite 15 Memograph CVM40 Datenspeicher Speicherzyklus: • Wählbarer Speicherzyklus: aus, 100 ms, 1 s / 2 s / 3 s / 4 s / 5 s / 10 s / 15 s / 20 s / 30 s / 1 min / 2 min / 3 min / 4 min / 5 min / 10 min / 30 min / 1 h •...
  • Seite 16 Memograph CVM40 Fernbedienung, Kommunika- • Konfiguration von 6 Digitaleingängen zur Regelung der Messumformerfunktionen (siehe Betriebsanleitung) tion • USB-Schnittstelle (frontseitig), Ethernet-Schnittstelle und zusätzliche RS232/RS485-Schnittstelle (rückseitig) • OPC-Server (3.0) für direkten Datenaustausch mit Datenbanken oder/und Visualisierungssystemen • integrierte Internetseite (Web-Server) ermöglicht den passwortgeschützten Zugriff auf das Gerät mit jedem PC (z.B.
  • Seite 17: Zertifikate Und Zulassungen

    Memograph CVM40 Lieferumfang Der Lieferumfang umfasst: • Gerät (mit Klemmen, entsprechend Ihrer Bestellung) • 2 Schraub-Befestigungsspangen • USB-Schnittstellenkabel, Länge 1,5 m (4,9 ft) • Optional: Secure Digital (SD) Karte (Karte nicht im Gerät, sondern liegt bei.) • PC Bedien- und Parametriersoftware auf CD-ROM •...
  • Seite 18 Memograph CVM40 Sensoren OUSAF44 • Optischer Sensor zur Messung der UV-Absorption • Hygienische Bauform mit Durchflussarmatur OUA260 • Bestellung gemäß Produktstruktur, siehe Technische Information TI416C/07/DE OUSAF45 • Optischer Sensor zur Messung der Absorption im oberen UV-Bereich • CIP-, SIP-beständige Bauform mit Durchflussarmatur OUA260 •...
  • Seite 19 Memograph CVM40 Endress+Hauser...
  • Seite 20 Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser • • • Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG • • • GmbH+Co. KG Information Feldservice Berlin Lehnergasse 4 Kägenstraße 2 • • • Colmarer Straße 6 Auftrag Ersatzteile/Reparatur...
