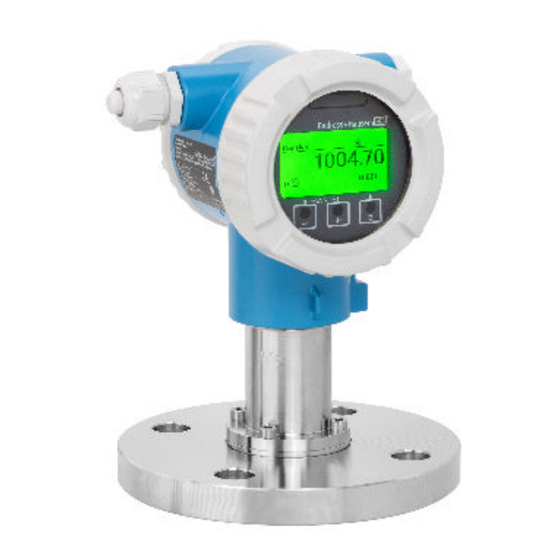

Endress+Hauser Cerabar PMC71B Betriebsanleitung
Prozessdruckmessung hart
Vorschau ausblenden
Andere Handbücher für Cerabar PMC71B:
- Betriebsanleitung (84 Seiten) ,
- Technische information (56 Seiten) ,
- Kurzanleitung (40 Seiten)
Verwandte Anleitungen für Endress+Hauser Cerabar PMC71B
Inhaltszusammenfassung für Endress+Hauser Cerabar PMC71B
- Seite 1 Products Solutions Services BA02010P/00/DE/04.21 71545448 2021-11-30 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Cerabar PMC71B Prozessdruckmessung HART...
- Seite 2 Sicherheitshinweise im Dokument sorgfältig lesen Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterun- gen dieser Anleitung gibt die Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Cerabar PMC71B HART Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ... 5 Systemintegration ....34 Dokumentfunktion ..... - Seite 4 Inhaltsverzeichnis Cerabar PMC71B HART Stichwortverzeichnis ....74 Endress+Hauser...
-
Seite 5: Hinweise Zum Dokument
Cerabar PMC71B HART Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 6: Symbole In Grafiken
Hinweise zum Dokument Cerabar PMC71B HART Zusätzliche Informationen: Verweis auf Dokumentation: Verweis auf Seite: Handlungsschritte: Ergebnis eines Handlungsschritts: 1.2.4 Symbole in Grafiken Positionsnummern: 1, 2, 3 ... Handlungsschritte: Ansichten: A, B, C, ... 1.2.5 Symbole am Gerät Sicherheitshinweis: Sicherheitshinweise in der zugehörigen Betriebsanleitung beachten. -
Seite 7: Abkürzungsverzeichnis
Cerabar PMC71B HART Hinweise zum Dokument Abkürzungsverzeichnis A0029505 OPL: Die OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Gerät ist abhängig vom druckschwächs- ten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessanschluss zu beachten. Druck- Temperaturabhängigkeit beachten. -
Seite 8: Dokumentation
Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Endress+Hauser ist lizensiert. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple® Apple, das Apple Logo, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind. -
Seite 9: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät:... -
Seite 10: Produktsicherheit
Handbuch zur Funktionalen Sicherheit beachtet werden. IT-Sicherheit Eine Gewährleistung durch Endress+Hauser ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsme- chanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT- Sicherheitsmaßnahmen gemäß... -
Seite 11: Produktbeschreibung
Cerabar PMC71B HART Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Keramische Prozessmembran (Ceraphire ® A0043088 Atmosphärendruck (Relativdrucksensoren) Keramikgrundkörper Elektroden Keramische Prozessmembran Dichtung Druck Die Keramikmesszelle ist eine ölfreie Messzelle. Der Druck wirkt direkt auf die robuste keramische Prozessmembran und lenkt sie aus. Eine druckabhängige Kapazitätsänderung wird an den Elektroden des Keramikgrundkörpers und der Prozessmembran gemessen. - Seite 12 Produktbeschreibung Cerabar PMC71B HART Vorteile: • Volumen- und Massemessungen in beliebigen Behälterformen mit einer frei program- mierbaren Kennlinie • Vielseitig einsetzbar, z. B. • Bei Schaumbildung • In Behältern mit Rührwerken oder Siebeinbauten • Bei flüssigen Gasen Endress+Hauser...
-
Seite 13: Warenannahme Und Produktidenti
• Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem Lieferschein? • Sind die Dokumentationen vorhanden? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Rücksprache mit Endress+Hauser hal- ten. 4.1.1 Lieferumfang Im Lieferumfang ist enthalten: •... -
Seite 14: Lagerung Und Transport
Warenannahme und Produktidentifizierung Cerabar PMC71B HART Die Typenschilder beinhalten folgende Angaben: • Herstellername und Gerätename • Adresse des Zertifikatshalters und Herstellungsland • Bestellcode und Seriennummer • Technische Daten • Zulassungsrelevante Angaben Die Angaben auf dem Typenschild mit der Bestellung vergleichen. -
Seite 15: Montage
EN837-2) • Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, Gehäuse und Vor- Ort-Anzeige ausrichten • Für die Montage des Geräts an Rohren oder Wänden bietet Endress+Hauser eine Monta- gehalterung an • Spülringe für Flansche verwenden, wenn Messstoffablagerungen oder Verstopfungen am Prozessanschluss zu befürchten sind... -
Seite 16: Einbaulage
Montage Cerabar PMC71B HART Montage von Sensormodulen mit PVDF-Gewinde WARNUNG Prozessanschluss kann beschädigt werden! Verletzungsgefahr! ‣ Sensormodule mit PVDF-Gewinde müssen mit dem mitgelieferten Montagehalter mon- tiert werden! ‣ PVDF ist nur für Metallfreie Anwendungen vorgesehen! WARNUNG Starke Beanspruchung durch Druck und Temperatur! Verletzungsgefahr durch berstende Teile! Bei starker Beanspruchung durch Druck und Temperatur kann sich das Gewinde lockern. -
Seite 17: Gerät Montieren
Cerabar PMC71B HART Montage Gerät montieren 5.2.1 Druckmessung in Gasen A0038730 Gerät Absperrarmatur Gerät mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit eventuelles Kondensat in den Prozess ablaufen kann. 5.2.2 Druckmessung in Dämpfen A0038731 Gerät Absperrarmatur Wassersackrohr in U-Form Wassersackrohr in Kreisform Ein Wassersackrohr reduziert die Temperatur auf nahezu Umgebungstemperatur. -
Seite 18: Druckmessung In Flüssigkeiten
Montage Cerabar PMC71B HART 5.2.3 Druckmessung in Flüssigkeiten A0038732 Gerät Absperrarmatur Wassersackrohr Gerät mit Absperrarmatur unterhalb oder auf gleicher Höhe des Entnahmestutzens mon- tieren. 5.2.4 Füllstandsmessung A0038733 • Gerät immer unterhalb des tiefsten Messpunkts installieren • Gerät nicht an folgende Positionen installieren: •... -
Seite 19: Montagehalter Für Gerät Oder Separatgehäuse
Cerabar PMC71B HART Montage A0017743 Prozessmembrane Dichtung 5.2.6 Montagehalter für Gerät oder Separatgehäuse Mit dem Montagehalter kann das Gerät oder das Separatgehäuse an Wänden oder Rohren (für Rohre von 1 ¼" bis 2" Durchmesser) montiert werden. ø42...60 (1.65...2.36) 122 (4.8) 140 (5.51) -
Seite 20: Separatgehäuse Zusammenbauen Und Montieren
Montage Cerabar PMC71B HART 5.2.7 Separatgehäuse zusammenbauen und montieren r ³ 120 (4.72) A0038728 Maßeinheit mm (in) Gehäuse mit Gehäuseadapter montiert, beiliegend Montagehalter beiliegend, für Rohr- und Wandmontage geeignet (für Rohre von 1 ¼" bis 2" Durchmesser) Arretierungsschraube Stecker Druckausgleich Kabel mit Buchse Beim Separatgehäuse wird der Sensor mit Prozessanschluss und Kabel montiert ausgeliefert. -
Seite 21: Schließen Der Gehäusedeckel
Cerabar PMC71B HART Montage WARNUNG Versorgungsspannung eingeschaltet! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Versorgungsspannung ausschalten, bevor das Gerät geöffnet wird. VORSICHT Zweikammer Gehäuse: Beim Öffnen des Klemmenraumdeckels können Finger zwi- schen Deckel und Druckausgleichsfilter eingeklemmt werden. ‣ Deckel langsam aufdrehen. -
Seite 22: Montagekontrolle
Montage Cerabar PMC71B HART HINWEIS Gehäuse kann nicht vollständig abgeschraubt werden. ‣ Außenliegende Feststellschraube maximal 1,5 Umdrehungen lösen. Bei zu weitem bzw. komplettem Herausdrehen (über den "Anschlagpunkt" der Schraube) können sich Klein- teile (Konterscheibe) lösen und herausfallen. ‣ Sicherungsschraube (Innensechskant 4 mm (0,16 in)) mit maximal 3,5 Nm (2,58 lbf ft) ±... -
Seite 23: Elektrischer Anschluss
Cerabar PMC71B HART Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 6.1.1 Potenzialausgleich Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potenzialausgleichsleitung kann bei Bedarf an der äußeren Erdungsklemme des Transmitters angeschlossen werden, bevor das Gerät angeschlossen wird. A0045412 Erdungsklemme für den Anschluss der Potenzialausgleichsleitung... - Seite 24 Elektrischer Anschluss Cerabar PMC71B HART In Abhängigkeit von der Versorgungsspannung und der Stromaufnahme, kann Bluetooth optional eingeschaltet bzw. ausgeschaltet werden. Abhängigkeit siehe Diagramm: 18.5 17.5 16.5 15.5 14.5 13.5 12.5 11.0 10.5 LOOP A0047056 Displaybeleuchtung eingeschaltet, Bluetooth optional einschaltbar Displaybeleuchgung ausgeschaltet und Bluetooth optional einschaltbar Displaybeleuchung ausgeschaltet und Bluetooth nicht aktiv 6.2.2...
-
Seite 25: Überspannungsschutz
6.2.5 Überspannungsschutz Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (DC-Versorgung, Ein- Ausgangsleitung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen Transiente Überspannungen (IEC / DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen: 1000 V Leitung gegen Erde... -
Seite 26: Klemmenbelegung
Elektrischer Anschluss Cerabar PMC71B HART 6.2.7 Klemmenbelegung Einkammer Gehäuse A0042594 2 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme Zweikammer Gehäuse A0042803 3 Anschlussklemmen und Erdungsklemme im Anschlussraum Plus-Klemme Minus-Klemme interne Erdungsklemme 6.2.8 Kabeleinführungen A0045414 Kabeleinführung Blindstopfen... -
Seite 27: Schutzart Sicherstellen
Cerabar PMC71B HART Elektrischer Anschluss Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschlussraum eindringen kann. Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden. 6.2.9 Verfügbare Gerätestecker Bei Geräten mit Stecker muss das Gehäuse zum Anschluss nicht geöffnet werden. -
Seite 28: Anschlusskontrolle
Elektrischer Anschluss Cerabar PMC71B HART • Gewinde NPT1/2, IP66/68 TYPE 4X/6P • Transportschutz Blindstecker: IP22, TYPE 2 • Stecker HAN7D, 90 Grad, IP65 NEMA Type 4X • Stecker M12 Bei geschlossenem Gehäuse und eingestecktem Anschlusskabel: IP66/67, NEMA Type Bei geöffnetem Gehäuse oder nicht eingestecktem Anschlusskabel: IP20, NEMA Type 1... -
Seite 29: Bedienungsmöglichkeiten
• Bedienung über Bluetooth® wireless technology (mit optionalem Bluetooth Gerätedis- play) mit Smartblue App oder FieldXpert, DeviceCare • Bedienung über Bedientool (Endress+Hauser FieldCare/DeviceCare oder AMS, PDM, ...) • Bedienung über Handheld, Fieldcare, DeviceCare, AMS und PDM Bedientasten und DIP-Schalter auf dem... -
Seite 30: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Cerabar PMC71B HART Zugriff auf Bedienmenü via Vor-Ort-Anzeige 7.4.1 Gerätedisplay (optional) Funktionen: • Anzeige von Messwerten sowie Stör- und Hinweismeldungen • Hintergrundbeleuchtung, die im Fehlerfall von Grün auf Rot wechselt • Zur einfacheren Bedienung kann das Gerätedisplay entnommen werden Die Gerätedisplays sind optional mit Bluetooth®... -
Seite 31: Bedienung Über Bluetooth® Wireless Technology (Optional)
Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Gerät mit Bluetooth-Display • Smartphone oder Tablet mit Endress+Hauser SmartBlue App oder PC mit DeviceCare ab Version 1.07.00 oder FieldXpert SMT70 Die Reichweite der Verbindung beträgt bis zu 25 m (82 ft). In Abhängigkeit von Umge- bungsbedingungen wie z. B. -
Seite 32: Zugriff Auf Bedienmenü Via Bedientool
Vor-Ort-Anzeige, der Funktionsumfang ist unterschiedlich. 7.5.1 Bedientool anschließen Serviceschnittstelle A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Geräts (= Endress+Hauser Common Data Interface) Für das Flashen des Geräts (Update der Gerätefirmware), werden min. 22 mA benö- tigt. Endress+Hauser... -
Seite 33: Devicecare
• Visualisierung des Messwertspeichers (Linienschreiber) und Ereignis-Logbuchs Weitere Informationen zu FieldCare: Betriebsanleitung BA00027S und BA00059S 7.5.3 DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. DeviceCare stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S HistoROM Beim Austausch des Elektronikeinsatzes werden die gespeicherten Daten (außer Ereignis-... -
Seite 34: Systemintegration
Systemintegration Cerabar PMC71B HART Systemintegration Übersicht zu Gerätebeschreibungsdateien • Hersteller-ID: 17 (0x0011) • Gerätetypkennung: 0x112A • HART-Spezifikation: 7.6 • DD-Dateien, Informationen und Dateien unter: • www.endress.com • www.fieldcommgroup.org Messgrößen via HART-Protokoll Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariable Messwert... -
Seite 35: Systemeinheiten
Cerabar PMC71B HART Systemintegration Gerätevariable Gerätevariable Code Schleifenstrom Unbenutzt Die Gerätevariablen können via HART ® -Kommando 9 oder 33 von einem HART ® -Mas- ter abgefragt werden. 8.2.2 Systemeinheiten Die folgende Tabelle beschreibt die unterstützten Druckmesseinheiten. Ordnungszahl Beschreibung Hart Einheiten Code... -
Seite 36: Inbetriebnahme
Inbetriebnahme Cerabar PMC71B HART Inbetriebnahme Vorbereitungen Der Messbereich und die Einheit, in die der Messwert übertragen wird, entspricht der Angabe auf dem Typenschild. WARNUNG Einstellungen des Stromausgangs sind sicherheitsrelevant! Dieser Umstand kann einen Produktüberlauf zur Folge haben. ‣ Die Einstellung des Stromausgangs ist abhängig von der Einstellung im Parameter Zuordnung PV. -
Seite 37: Verbindungsaufbau Via Fieldcare Und Devicecare
FieldCare/DeviceCare über Service-Schnittstelle (CDI) A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Geräts (= Endress+Hauser Common Data Interface) Für das Flashen des Gerätes (Update der Gerätefirmware), werden min. 22 mA benö- tigt. Geräteadresse über Software einstellen Siehe Parameter HART-Adresse. -
Seite 38: Bediensprache Einstellen
Inbetriebnahme Cerabar PMC71B HART Bediensprache einstellen 9.5.1 Vor-Ort-Anzeige • Im Hauptmenü den Parameter Language auswählen Taste drücken • Gewünschte Sprache mit Taste oder auswählen Taste drücken Displaybedienung - Verriegelung oder Entriegelung Um die optischen Tasten zu verriegeln oder entriegeln, muss die Taste mindestens 2 Sekunden lang gedrückt werden. - Seite 39 Cerabar PMC71B HART Inbetriebnahme Einstellungen überprüfen (Druck oder skalierte Variable) 1. Taste "Zero" kurz drücken um Messanfang anzuzeigen. 2. Taste "Span" kurz drücken um Messende anzuzeigen. 3. Tasten "Zero" und "Span" gleichzeitig kurz drücken um Lageoffset anzuzeigen. Gerät rücksetzen (Reset) ‣...
- Seite 40 Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem unde- finierten Zustand. In diesem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Soft- wareportal erforderlich. Endress+Hauser...
- Seite 41 Cerabar PMC71B HART Inbetriebnahme Beispiel: Ausgabe des Druckwerts auf den Stromausgang Druck- und Temperatureinheiten werden automatisch umgerechnet. Andere Einhei- ten werden nicht umgerechnet. In folgendem Beispiel soll der Druckwert in einem Tank gemessen und auf dem Stromaus- gang ausgegeben werden. Der maximale Druck von 450 mbar (6,75 psi) entspricht dem 20-mA-Strom.
- Seite 42 Inbetriebnahme Cerabar PMC71B HART 1000 450 mbar 1000 l 50 mbar [mbar] A0039010 Parameter "Druckwert 1" und Parameter "Skalierte Variable Wert 1" Parameter "Druckwert 2" und Parameter "Skalierte Variable Wert 2" Der anliegende Druck wird im Bedientool auf der gleichen Einstellungsseite im Feld "Druck"...
-
Seite 43: Linearisierung
Cerabar PMC71B HART Inbetriebnahme 9.6.4 Linearisierung In folgendem Beispiel soll das Volumen in einem Tank mit konischem Auslauf in m gemessen werden. Voraussetzungen: • Punkte für Linearisierungstabelle bekannt • Füllstandabgleich durchgeführt • Linearisierungskennlinie muss stetig steigen oder fallen WARNUNG Einstellungen des Stromausgangs sind sicherheitsrelevant! Dieser Umstand kann einen Produktüberlauf zur Folge haben. -
Seite 44: Untermenü "Simulation
Inbetriebnahme Cerabar PMC71B HART Untermenü "Simulation" Mit dem Untermenü Simulation können Druck, Strom und Diagnoseereignisse simuliert werden. Menüpfad: Diagnose → Simulation Einstellungen schützen vor unerlaubtem Zugriff 9.8.1 Hardware-Verriegelung oder Entriegelung Zero/I Span/II Display A0043441 DIP-Schalter für Verriegelung und Entriegelung des Geräts Zur Verriegelung oder Entriegelung dient DIP-Schalter 1 auf dem Elektronikeinsatz. - Seite 45 Cerabar PMC71B HART Inbetriebnahme 9.8.3 Software-Verriegelung oder Entriegelung Ist die Bedienung über den DIP-Schalter verriegelt, so kann die Verriegelung nur über DIP-Schalter wieder aufgehoben werden. Verriegelung per Passwort in Display / FieldCare / DeviceCare / SmartBlue Der Zugriff auf die Parametrierung des Geräts kann durch Vergabe eines Passwortes ver- riegelt werden.
-
Seite 46: Betrieb
Betrieb Cerabar PMC71B HART Betrieb 10.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: • Im Parameter Status Verriegelung Menüpfad Vor-Ort-Anzeige: Auf der obersten Bedienebene Menüpfad Bedientool: System → Geräteverwaltung • Im Bedientool (FieldCare/DeviceCare) im DTM Header 10.2 Messwerte ablesen Mithilfe des Untermenü Messwerte können alle Messwerte abgelesen werden. - Seite 47 Cerabar PMC71B HART Betrieb 10.3.1 Sensorkalibrierung Drucksensoren können im Laufe ihres Lebenszyklus eine Abweichung von der ursprün- glichen Druckkennlinie ausbilden. Diese Abweichung ist physikalisch bedingt und kann mit Hilfe der Sensorkalibrierung korrigiert werden. Absolutdrucksensoren können nicht erneut kalibriert werden. Sensorkalibrierung vornehmen. Die Reihenfolge muss eingehalten werden! 1.
-
Seite 48: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Cerabar PMC71B HART Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen 11.1.1 Allgemeine Fehler Gerät reagiert nicht • Mögliche Ursache: Versorgungsspannung stimmt nicht mit der Angabe auf dem Typen- schild überein Behebung: Richtige Spannung anlegen • Mögliche Ursache: Versorgungsspannung ist falsch gepolt Behebung: Versorgungsspannung umpolen •... -
Seite 49: Fehler - Smartblue Bedienung Mit Bluetooth
Behebung: Standard-Benutzername ist "admin" und Passwort ist die auf dem Gerätety- penschild angegebene Geräte-Seriennummer (nur wenn das Passwort nicht vorher vom Benutzer geändert wurde) Falls das Passwort vergessen wurde, Endress+Hauser Service kontaktieren (www.addresses.endress.com) Verbindung über SmartBlue nicht möglich • Mögliche Ursache: Falsches Passwort eingegeben Behebung: Korrektes Passwort eingeben;... -
Seite 50: Zusätzliche Tests
Diagnose und Störungsbehebung Cerabar PMC71B HART 11.1.3 Zusätzliche Tests Wenn eine eindeutige Fehlerursache nicht feststellbar ist, oder das Problem sowohl von Gerät als auch Anwendung verursacht werden kann, können folgende, zusätzliche Tests durchgeführt werden: 1. Digitalen Druckwert (Display, HART, .. ) überprüfen. - Seite 51 Cerabar PMC71B HART Diagnose und Störungsbehebung 11.1.4 Verhalten des Stromausgangs bei Störung Das Verhalten des Stromausgangs bei Störungen wird durch den Parameter Fehlerverhal- ten Stromausgang festgelegt. Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Fehlerverhalten Stromausgang Legt fest, welchen Wert der Ausgangsstrom im Fehlerfall •...
-
Seite 52: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Cerabar PMC71B HART 11.2 Diagnoseinformation auf Vor-Ort-Anzeige 11.2.1 Diagnosemeldung Messwertanzeige und Diagnosemeldung im Störungsfall Störungen, die das Selbstüberwachungssystem des Geräts erkennen, werden als Diagnose- meldung im Wechsel mit der Einheit angezeigt. A0043759 Statussignal Statussymbol mit Diagnoseereignis Störungen, die das Selbstüberwachungssystem des Geräts erkennen, werden als Diagnose- meldung im Wechsel mit der Messwertanzeige angezeigt. - Seite 53 Cerabar PMC71B HART Diagnose und Störungsbehebung Option "Wartungsbedarf (M)" Wartung erforderlich. Der Messwert ist weiterhin gültig. Diagnoseereignis und Ereignistext Die Störung kann mit Hilfe des Diagnoseereignisses identifiziert werden. Der Ereignistext hilft dabei, indem er einen Hinweis zur Störung liefert. Zusätzlich ist dem Diagnoseereignis das dazugehörige Statussymbol vorangestellt.
-
Seite 54: Diagnoseereignis Im Bedientool
Diagnose und Störungsbehebung Cerabar PMC71B HART 11.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver- halten gemäß NAMUR NE 107: • Ausfall (F) •... -
Seite 55: Liste Der Diagnoseereignisse
Cerabar PMC71B HART Diagnose und Störungsbehebung 11.6.1 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Diagnose zum Sensor Sensorverbindung feh- Sensorverbindung prüfen Alarm lerhaft Sensorinitialisierung 1. Gerät neu starten Alarm fehlerhaft 2. Service kontaktieren Sensorfehler 1. - Seite 56 Diagnose und Störungsbehebung Cerabar PMC71B HART Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Stromausgang außer- 1. Prozess prüfen Warning halb Bereich 2. Einstellung des Stromausgangs prüfen Simulation Fehlermo- Simulation ausschalten Alarm dus aktiv Simulation Prozess- Simulation ausschalten Warning größe aktiv...
-
Seite 57: Ereignis-Logbuch
Cerabar PMC71B HART Diagnose und Störungsbehebung 11.7 Ereignis-Logbuch 11.7.1 Ereignishistorie Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste Navigationspfad Diagnose → Ereignislogbuch Max. 100 Ereignismeldungen können chronologisch angezeigt werden. Die Ereignishistorie umfasst Einträge zu: • Diagnoseereignissen •... - Seite 58 Diagnose und Störungsbehebung Cerabar PMC71B HART Informationsereignis Ereignistext I1155 Elektroniktemperatur rückgesetzt I1157 Speicherfehler Ereignisliste I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1397 Feldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1440 Hauptelektronikmodul getauscht I1444 Geräteverifizierung bestanden I1445 Geräteverifizierung nicht bestanden...
-
Seite 59: Gerät Zurücksetzen
Cerabar PMC71B HART Diagnose und Störungsbehebung Informationsereignis Ereignistext I1444 Geräteverifizierung bestanden I1445 Geräteverifizierung nicht bestanden I1461 Sensorverifizierung nicht bestanden I1512 Download gestartet I1513 Download beendet I1514 Upload gestartet I1515 Upload beendet I1551 Zuordnungsfehler korrigiert I1552 Nicht bestanden:Verifik.Hauptelektronik I1554 Sicherheitssequenz gestartet I1555 Sicherheitssequenz bestätigt... -
Seite 60: Wartung
12.1.2 Spülringe Durch die Verwendung von Spülringen kann die Prozessmembrane gereinigt werden, ohne das Gerät aus dem Prozess zu nehmen. Für weitere Informationen, Endress+Hauser Vertriebsbüro kontaktieren. 12.1.3 Außenreinigung Hinweise zur Reinigung • Das verwendete Reinigungsmittel darf die Oberflächen und Dichtungen nicht angreifen •... -
Seite 61: Reparatur
Reparatur 13.1 Allgemeine Hinweise 13.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst. - Seite 62 Reparatur Cerabar PMC71B HART 13.3.1 HistoROM Nach Austausch von Display oder Transmitterelektronik ist kein Neuabgleich des Geräts erforderlich. Die Parameter sind im HistoROM gespeichert. Nach Ausbau der Transmitterelektronik: HistoROM entnehmen und in das neue Ersatzteil stecken. Endress+Hauser...
-
Seite 63: Rücksendung
Die Webseite der zuständigen Vertriebszentrale mit allen relevanten Rücksen- dungsinformationen öffnet sich. 1. Wenn das gewünschte Land nicht aufgelistet ist: Auf Link "Choose your location" klicken. Eine Übersicht mit Endress+Hauser Vertriebszentralen und Repräsentanten öff- net sich. 2. Zuständige Endress+Hauser Vertriebszentrale kontaktieren. 13.5 Entsorgung Gemäß... -
Seite 64: Zubehör
Zubehör Cerabar PMC71B HART Zubehör 14.1 Gerätespezifisches Zubehör 14.1.1 Mechanisches Zubehör • Montagehalter für Gehäuse • Montagehalter für Block&Bleed Ventile • Block&Bleed Ventile: • Block&Bleed Ventile können als beigelegtes Zubehör bestellt werden (Dichtung für Montage liegt bei) • Block&Bleed Ventile können als montiertes Zubehör bestellt werden (montierte Ven- tilblöcke werden mit einem dokumentierten Lecktest geliefert) -
Seite 65: Technische Daten
Cerabar PMC71B HART Technische Daten Technische Daten 15.1 Ausgang Ausgangssignal Stromausgang 4...20 mA mit überlagertem digitalem Kommunikationsprotokoll HART, 2-Draht Der Stromausgang bietet drei auswählbare Betriebsarten: • 4,0 … 20,5 mA • NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung) • US mode: 3,9 … 20,8 mA Ausfallsignal Ausfallsignal gemäß... - Seite 66 Technische Daten Cerabar PMC71B HART Linearisierung Die Linearisierungsfunktion des Geräts erlaubt die Umrechnung des Messwerts in belie- bige Höhen- oder Volumeneinheiten. Beliebige Linearisierungstabellen aus bis zu 32 Wer- tepaaren können bei Bedarf eingeben werden. Protokollspezifische Daten HART • Hersteller-ID: 17 (0x11{hex}) •...
- Seite 67 Cerabar PMC71B HART Technische Daten Unterstützte Funktionen • Burst-Modus • Zusätzlicher Messumformerstatus • Geräteverriegelung Wireless-HART-Daten • Minimale Anlaufspannung: 10,5 V • Anlaufstrom: 3,6 mA • Anlaufzeit: <5 s • Minimale Betriebsspannung: 10,5 V • Multidrop-Strom: 4 mA Endress+Hauser...
-
Seite 68: Umgebung
Technische Daten Cerabar PMC71B HART 15.2 Umgebung Umgebungstemperaturbe- Folgende Werte gelten bis zu einer Prozesstemperatur von +85 °C (+185 °F). Bei höheren reich Prozesstemperaturen verringert sich die zulässige Umgebungstemperatur. • Ohne LCD-Anzeige: Standard: –40 … +85 °C (–40 … +185 °F) •... - Seite 69 Cerabar PMC71B HART Technische Daten HINWEIS M12 Stecker und HAN7D Stecker: Verlust der IP Schutzklasse durch falsche Montage! ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel eingesteckt und festge- schraubt ist. ‣ Die Schutzart gilt nur, wenn das verwendete Anschlusskabel gemäß IP67 NEMA Type 4X spezifiziert ist.
- Seite 70 Technische Daten Cerabar PMC71B HART Edelstahl Zweikammer Gehäuse Konstruktiver Aufbau Sinus Schwingung IEC 61298-3:2008 Schock Gerät 10 Hz…60 Hz: ±0,15 mm (0,0059 in) 15 g 60 Hz…1000 Hz: 2 g Gerät in Hochtemperaturausführung 10 Hz…150 Hz: 0,2 g 15 g Gerät mit Ex d-Ausführung...
-
Seite 71: Prozess
Cerabar PMC71B HART Technische Daten 15.3 Prozess Prozesstemperaturbereich HINWEIS Die zulässige Prozesstemperatur hängt vom Prozessanschluss, Prozessdichtung, Umgebungstemperatur und von der Art der Zulassung ab. ‣ Bei der Auswahl des Geräts sind alle Temperaturangaben in diesem Dokument zu berücksichtigen. Angegebene Prozesstemperaturbereiche beziehen sich auf dauerhaften Einsatz des Geräts (maximal 5 °C (41 °F) Abweichung zulässig) - Seite 72 Anwendungen mit Temperatursprüngen Extreme Temperatursprünge können zeitlich limitierte Messabweichungen zur Folge haben. Nach wenigen Minuten erfolgt eine Temperaturkompensation. Die interne Tempe- raturkompensation erfolgt umso schneller, je kleiner der Temperatursprung und je länger dessen Zeitintervall ist. Für weitere Informationen: Endress+Hauser Vertriebsbüro kontaktieren. Endress+Hauser...
- Seite 73 Sauerstoffanwendungen: Werte für P und T nicht überschreiten. Reinstgasanwendungen Zusätzlich bietet Endress+Hauser Geräte für spezielle Anwendungen an, wie z. B. für Reinstgas, die von Öl und Fett gereinigt sind. Für diese Geräte gelten keine besonderen Einschränkungen hinsichtlich den Prozessbedingungen. Dampfanwendungen und Bei Dampf- und Sattdampfanwendungen: Gerät mit metallischer Prozessmembran ver-...
- Seite 74 Stichwortverzeichnis Cerabar PMC71B HART Stichwortverzeichnis Gerätedokumentation Zusatzdokumentation ..... . . 8 Anforderungen an Personal ..... 9 Geräteverriegelung, Status .
- Seite 76 *71545448* 71545448 www.addresses.endress.com...
