7 Ввод в эксплуатацию
7.1 Выравнивание
7.2 Проверка условий эксплуатации
8020353.1DS6/2021-11-24 | SICK
Возможны изменения без уведомления
WSO16P: произведите выверку излучателя относительно приемника. Выберите
такую позицию, чтобы красный луч излучателя попадал на приёмник. Совет: в каче‐
стве вспомогательного устройства для юстировки используйте лист белой бумаги
или отражатель. Передатчик должен иметь свободную траекторию до приёмника,
нахождение объектов на пути луча не допускается
за тем, чтобы оптические отверстия (лицевые панели) датчиков были совершенно
свободными.
WSO16I: произведите выверку излучателя относительно приемника. Выберите такую
позицию, чтобы инфракрасный луч (он не виден) попадал на приёмник. Правиль‐
ность выравнивания можно определить по светодиодным индикаторам
Излучатель должен иметь свободную траекторию до приёмника, нахождение объек‐
тов на пути луча не допускается. Необходимо следить за тем, чтобы оптические
отверстия (лицевые панели) датчиков были совершенно свободными.

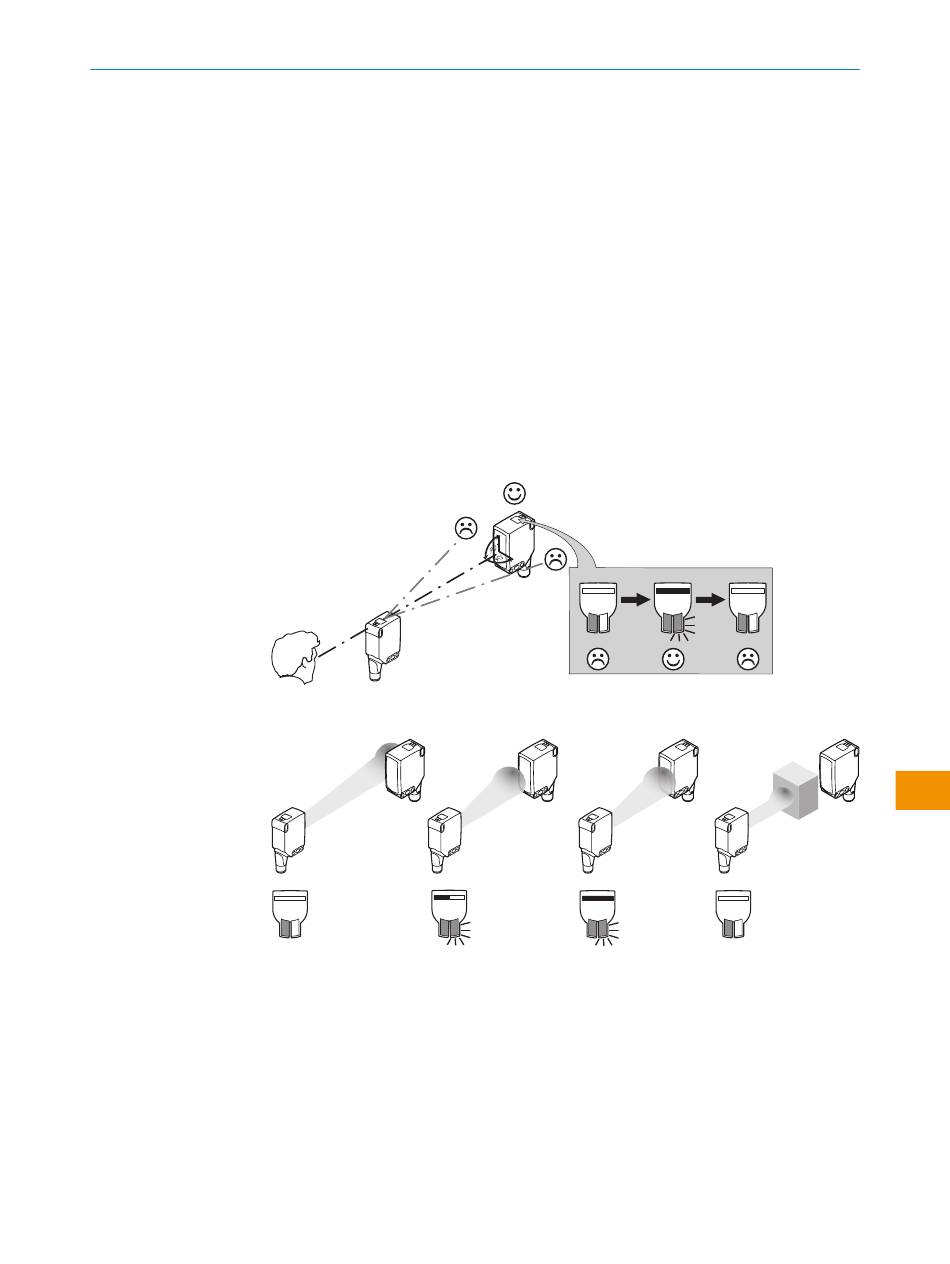

Рисунок 66: Выравнивание 1
WEO
WSO
WEO
Рисунок 67: Выравнивание 2
WSE16 – это однолучевые фотоэлектрические датчики, которые из-за большого рас‐
стояния срабатывания или очень высокого функционального резерва используются
на более коротких дистанциях.
Учёт условий применения: скорректировать дистанцию между излучателем и приём‐
ником с помощью соответствующей диаграммы
переключения, y = функциональный резерв).
ВВОД В ЭКСПЛУАТАЦИЮ
[рисунок 66]. Необходимо следить
[см. таблица 72] (x = дистанция
Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE16
7
рисунок 67.
