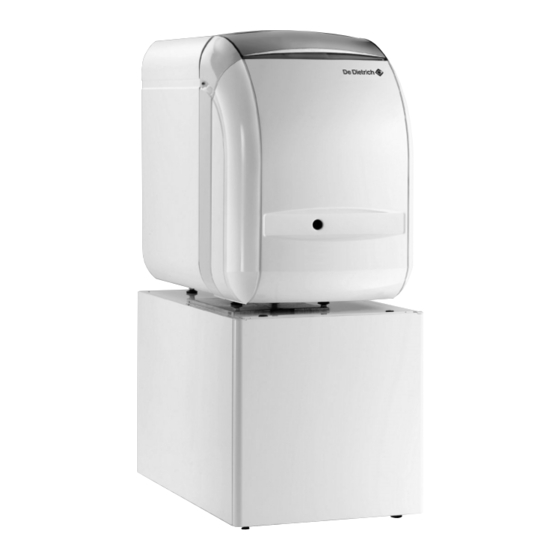

- Seite 1 GTU C 120 FF - GTU C 1200 FF Deutsch Öl-Brennwertheizkessel 18/01/07 Installations- Anleitung...
- Seite 2 Vorsicht Gefahr müssen die Anweisungen unbedingt beachtet werden Hinweis Bitte berücksichtigen Sie die Hinweise um den Komfort aufrecht zu gewährleisten Verweis Verweis auf andere Anleitungen oder Seiten der Anleitung GTU C 120 FF - GTU C 1200 FF 18/01/07 - 300011241-001-A...
-
Seite 3: Liefereinheiten
DY131 DY131 Die Montage des auf Wunsch gelieferten Zubehörs wird in der entsprechenden Anleitung beschrieben. Eine Aufstellung der auf Wunsch lieferbaren Teile ist in der geltenden Preisliste enthalten. 18/01/07 - 300011241-001-A GTU C 120 FF - GTU C 1200 FF... -
Seite 4: Gtu C 1200 Ff/L 160 Und Gtu C 1200 Ff/L 250
Verbindungsset- Anleitung Die Montage des auf Wunsch gelieferten Zubehörs wird in der entsprechenden Anleitung beschrieben. Eine Aufstellung der auf Wunsch lieferbaren Teile ist in der geltenden Preisliste enthalten. GTU C 120 FF - GTU C 1200 FF 18/01/07 - 300011241-001-A... -
Seite 5: Montage
Montage Benötigtes Werkzeug: - 1 Kreuzschlitzschraubendreher, - 1 Flachschraubendreher, - 1 13er Schlüssel, - 1 19er Schlüssel. Aufstellung Kesselfüße aufschrauben. * 40 mm (Mindestens) Kessel mittels Schraubfüßen ausrichten. 18/01/07 - 300011241-001-A GTU C 120 FF - GTU C 1200 FF... - Seite 6 GTU C 120 FF - GTU C 1200 FF 18/01/07 - 300011241-001-A...
- Seite 7 Scharniere abnehmen. Achse abnehmen und auf der linken Seite wieder anbringen. Scharniere auf der linken Seite montieren. Die 2 Schrauben von der rechten Seite aus wieder einsetzen 18/01/07 - 300011241-001-A GTU C 120 FF - GTU C 1200 FF...
- Seite 8 Montage des Siphons und des Abgassystems Montagerichtung des Siphons beachten. Auf die Dichtheit der Anschlüsse achten. GTU C 120 FF - GTU C 1200 FF 18/01/07 - 300011241-001-A...
- Seite 9 Einbau des Schaltfeldes Schaltfeld bis zur Arretierung nach vorne ziehen. Mit schwarzer Schraube für Kunststoffe befestigen. Mit Blechschraube 3.9x13 und Unterlegscheibe befestigen. 18/01/07 - 300011241-001-A GTU C 120 FF - GTU C 1200 FF...
- Seite 10 Die Länge des Kabels so einstellen, dass der Stecker des Brennerkabels zum Öffnen der Brennertür herausgezogen werden muss. Kabel befestigen. Das durchhängende Kabel zwischen die Isolierung und die Seitenplatte schieben. GTU C 120 FF - GTU C 1200 FF 18/01/07 - 300011241-001-A...
-
Seite 11: Montage Der Fühler
Die Anzahl der Fühler ist je nach Schaltfeldtyp unterschiedlich: 2, 3 Fühler: Die Kontaktfeder verwenden. Die Kabel mit Hilfe der Klammer der Tauchhülse fixieren. Alle Teile in umgekehrter Reihenfolge wieder einbauen. 18/01/07 - 300011241-001-A GTU C 120 FF - GTU C 1200 FF... - Seite 12 Der Kessel kann auch mit den beiden Handgriffen angehoben werden, die sich beidseitig im unteren Bereich befinden. Heizkessel nicht an den Heizungsvor- und Rücklaufrohren anheben. GTU C 120 FF - GTU C 1200 FF 18/01/07 - 300011241-001-A...
- Seite 13 Montieren der vorderen Haube und der Abdeckhaube A: Blechschrauben und Unterlegscheiben im Schraubenbeutel geliefert. A: Messpunkt 18/01/07 - 300011241-001-A GTU C 120 FF - GTU C 1200 FF...
- Seite 14 12 (nur GTU C 1200 FF) Montage der Kessel/Trinkwassererwärmer-Verrohrung Siehe: Montageanleitung für das Verbindungs-Set (Kolli BH108) GTU C 120 FF - GTU C 1200 FF 18/01/07 - 300011241-001-A...
- Seite 15 Die Rundöse direkt auf dem Gewindestück der TAS-Anode positionieren. Die Rundöse mit Zahnscheibe und Mutter fixieren. Den Warmwasserfühler in die dafür vorgesehene Befestigungslasche am Reinigungsdeckel des Speichers schieben. Elektroanschluss gemäß Anleitung des Schaltfeldes ausführen. Wärmedämmung anbringen. Die Frontplatte des Trinkwassererwärmers anbringen. 18/01/07 - 300011241-001-A GTU C 120 FF - GTU C 1200 FF...
