3.6

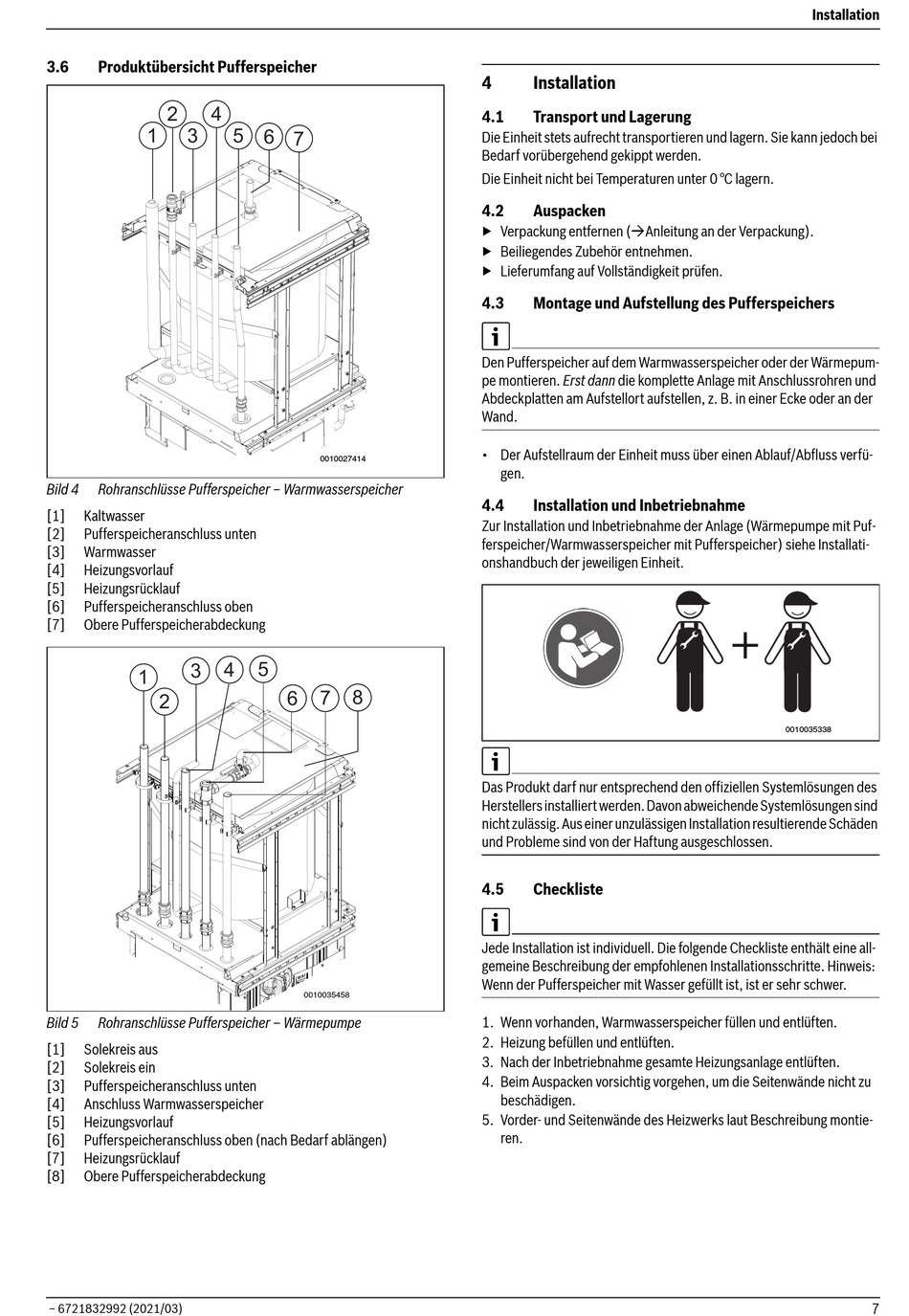

Produktübersicht Pufferspeicher
2
4
1
3
Bild 4
Rohranschlüsse Pufferspeicher – Warmwasserspeicher
[1]
Kaltwasser
[2]
Pufferspeicheranschluss unten
[3]
Warmwasser
[4]
Heizungsvorlauf
[5]
Heizungsrücklauf
[6]
Pufferspeicheranschluss oben
[7]
Obere Pufferspeicherabdeckung
3
1
2
Bild 5
Rohranschlüsse Pufferspeicher – Wärmepumpe
[1]
Solekreis aus
[2]
Solekreis ein
[3]
Pufferspeicheranschluss unten
[4]
Anschluss Warmwasserspeicher
[5]
Heizungsvorlauf
[6]
Pufferspeicheranschluss oben (nach Bedarf ablängen)
[7]
Heizungsrücklauf
[8]
Obere Pufferspeicherabdeckung
– 6721832992 (2021/03)
5
6
7
0010027414
5
4
7
8
6
0010035458
4
Installation
4.1
Transport und Lagerung
Die Einheit stets aufrecht transportieren und lagern. Sie kann jedoch bei
Bedarf vorübergehend gekippt werden.
Die Einheit nicht bei Temperaturen unter 0 °C lagern.
4.2
Auspacken
▶ Verpackung entfernen (Anleitung an der Verpackung).
▶ Beiliegendes Zubehör entnehmen.
▶ Lieferumfang auf Vollständigkeit prüfen.
4.3
Montage und Aufstellung des Pufferspeichers
Den Pufferspeicher auf dem Warmwasserspeicher oder der Wärmepum-
pe montieren. Erst dann die komplette Anlage mit Anschlussrohren und
Abdeckplatten am Aufstellort aufstellen, z. B. in einer Ecke oder an der
Wand.
• Der Aufstellraum der Einheit muss über einen Ablauf/Abfluss verfü-
gen.
4.4
Installation und Inbetriebnahme
Zur Installation und Inbetriebnahme der Anlage (Wärmepumpe mit Puf-
ferspeicher/Warmwasserspeicher mit Pufferspeicher) siehe Installati-
onshandbuch der jeweiligen Einheit.
Das Produkt darf nur entsprechend den offiziellen Systemlösungen des
Herstellers installiert werden. Davon abweichende Systemlösungen sind
nicht zulässig. Aus einer unzulässigen Installation resultierende Schäden
und Probleme sind von der Haftung ausgeschlossen.
4.5
Checkliste
Jede Installation ist individuell. Die folgende Checkliste enthält eine all-
gemeine Beschreibung der empfohlenen Installationsschritte. Hinweis:
Wenn der Pufferspeicher mit Wasser gefüllt ist, ist er sehr schwer.
1. Wenn vorhanden, Warmwasserspeicher füllen und entlüften.
2. Heizung befüllen und entlüften.
3. Nach der Inbetriebnahme gesamte Heizungsanlage entlüften.
4. Beim Auspacken vorsichtig vorgehen, um die Seitenwände nicht zu
beschädigen.
5. Vorder- und Seitenwände des Heizwerks laut Beschreibung montie-
ren.
Installation
+
0010035338
7
