VOR DEM ANSCHLUSS
VERKABELUNG DES
LAUTSPRECHERKABELS
• Achten Sie bei der Verkabelung darauf, dass Sie
keinen Kurzschluss verursachen.
• Entfernen Sie die Kabelhülle wie in der Abbildung
unten gezeigt.
Ca. 1 cm
Schneiden Sie
Entfernen Sie die
Verdrillen Sie die
die Kabelhülle
Kabelhülle an der
Adern.
ab.
Schneidkante .
• Verkabelung mit dem Lautsprecherkabel.
Drehen Sie zum
Setzen Sie die
Drehen Sie zum
Lösen gegen den
Kabelader ein.
Anziehen im
Uhrzeigersinn.
Uhrzeigersinn.
Ihr Lautsprechersystem muss die folgenden
Bedingungen erfüllen. Wenn nicht, wird die
Schutzschaltung des PM6002 ausgelöst und
dadurch die richtige Wiedergabe verhindert. In
einigen Fällen können der Verstärker und die
Lautsprecher beschädigt werden.
• Bei der Verwendung eines Lautsprechersatzes
muss die Gesamtlautsprecherimpedanz 4 Ohm
oder höher sein.
• Bei der Verwendung von 2 Lautsprechersätzen
muss die Gesamtlautsprecherimpedanz 8 Ohm
oder höher sein.

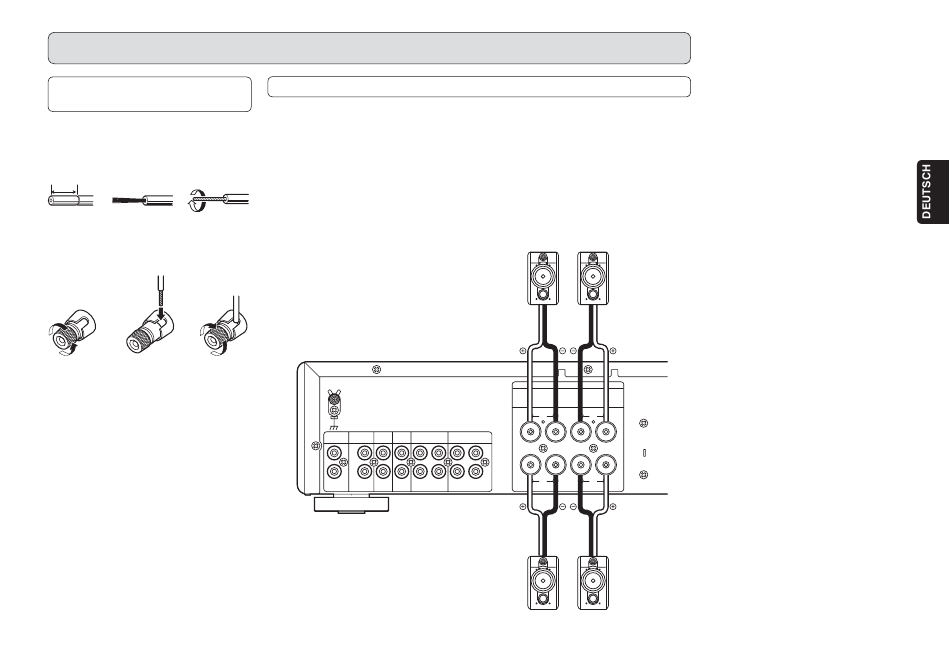

ANSCHLUSS DER LAUTSPRECHERSYSTEME
Dieses Gerät verfügt über zwei Paare von SPEAKER SYSTEM-Klemmen – SYSTEM 1-Klemmen und
SYSTEM 2-Klemmen. Bei Verwendung eines Lautsprechersystems wird dieses an die SYSTEM 1-
Klemmen angeschlossen.
• Die Impedanz der Lautsprecher sollte zwischen 8 und 16 Ohm liegen. Wenn Lautsprecher mit einer
Impedanz von weniger als 8 Ohm angeschlossen werden, ist es möglich, daß die Schutzschaltung
während der Wiedergabe aktiviert wird.
• Den rechten Lautsprecher an die R-Klemmen und den linken Lautsprecher an die L-Klemmen
anschließen.
• Die Ausgangsklemmen weisen positive (+: rot) und negative (–:schwarz) Polarität auf, die einzelnen
Lautsprecher haben die gleiche Polarität (+ und –). Beim Anschließen der Lautsprecher muß unbedingt
darauf geachtet werden, die Klemmen gleicher Polarität miteinander zu verbinden (+ mit + und – mit –).
GND
GND
PHONO
PHONO
TUNER
TUNER
CD
CD
AUX/DVD
AUX
DVD
RECORDER 2
RECORDER 2
(MD
MD/TAPE
TAPE)
L
R
IN
OUT
OUT
SPEAKER SYSTEMS
SPEAKER SYSTEMS
SYSTEM
SYSTEM
1
1
:
:
4
4–16
–16
OHMS
OHMS
SYSTEM
SYSTEM
2
2
:
:
4
4–16
–16
OHMS
OHMS
SYSTEM
SYSTEM
1+ 2 :
1
2 :
8–16
8
–16
OHMS
OHMS
SYSTEM2
SYSTEM2
R
L
RECORDER 1
RECORDER 1
(CD-R
CD-R)
L
R
R
L
IN
OUT
OUT
SYSTEM1
SYSTEM1
9
